【做计算 找华算】【干货】XPS数据的XPSPeak分峰以及Origin制图步骤
实验条件：样品用VG Scientific ESCALab220i-XL型光电子能谱仪分析。
激发源为Al KαX射线，功率约300 W。
分析时的基础真空为3×10-9 mbar。
电子结合能用污染碳的C1s峰（284.8 eV）校正。
X-ray photoelectron spectroscopy data were obtained with an ESCALab220i-XL electron spectrometer from VG Scientific using 300W AlKα radiat ion. The base pressure was about 3×10-9 mbar. The binding energies were referenced to the C1s line at 284.8 eV from adventitious carbon.处理软件：Avantage 4.15XPS数据考盘后的处理数据步骤Origin作图：1.open Excel文件，可以看到多组数据和谱图，一个sheet 对应一张谱图及相应的数据（两列）。
2.将某一元素的两列数据直接拷贝到Origin中即可作出谱图。
（注意：X轴为结合能值，Y轴为每秒计数）3. 如果某种元素有两种以上化学态，需要进行分峰处理时，按“XPS Peak 分峰步骤”进行。
XPS Peak分峰步骤1．将所拷贝数据转换成所需格式：把所需拟合元素的数据引入Origin后，将column A和C中的值复制到一空的记事本文档中（即成两列的格式，左边为结合能，右边为峰强），并存盘。
如要对数据进行去脉冲处理或截取其中一部分数据，需在Origin中做好处理。
2．打开XPS Peak，引入数据：点Data----Import(ASCII)，引入所存数据，则出现相应的XPS谱图。
3．选择本底：点Background，在所出现的小框中的High BE和Low BE下方将出现本底的起始和终点位置（因软件问题，此位置最好不改，否则无法再回到Origin），本底将连接这两点，Type可据实际情况选择。
xps处理及分峰步骤
5、拟合：选好所需拟合的峰个数及大致参数后，点 Optimise region进行拟合，观察拟合后总峰与原始 峰的重合情况，如不好，可以多次点Optimise region。
6、参数查看：拟合完成后，分别点另一个窗口中的 Rigion Peaks下方的0、1、2等可看每个峰的参数， 此时XPS峰中变红的为被选中的峰。如对拟合结果不 region满意，可改变这些峰的参数，然后再点 Optimise。
点Data――Export （spectrum），则将拟合好的数据存盘， 然后在Origin中从多列数据栏打开，则可得多列数据，并 在Origin中作出拟合后的图。
将拟合好的数据重新引回到Origin:
4、加峰：
点Add peak，出现小框，在Peak Type处选择s、p、 d、f等峰类型（一般选s），在Position处选择希望的峰位， 需固定时则点fix前小方框，同法还可选半峰宽（FWHM）、 峰面积等。各项中的constraints可用来固定此峰与另一峰 的关系，如Pt4f7/2和Pt4f5/2的峰位间距可固定为3.45，峰 面积比可固定为4:3等。点Delete peak可去掉此峰。然后 再点Add peak选第二个峰，如此重复。
7、点Save XPS存图，下回要打开时点Open XPS就 可以打开这副图继续进行处理。
8、数据输出： 点Data――Print with peak parameters可打印带各峰参数 的谱图，通过峰面积可计算此元素在不同峰位的化学态的 含量比。
点Data――Export to clipboard，则将图和数据都复制到了 剪贴板上，打开文档（如Word文档），点粘贴，就把图和 数据粘贴过去了。
2、打开XPS Peak，引入数据：点Data----Import (ASCII)，引入所存数据，则出现相应的XPS谱图。

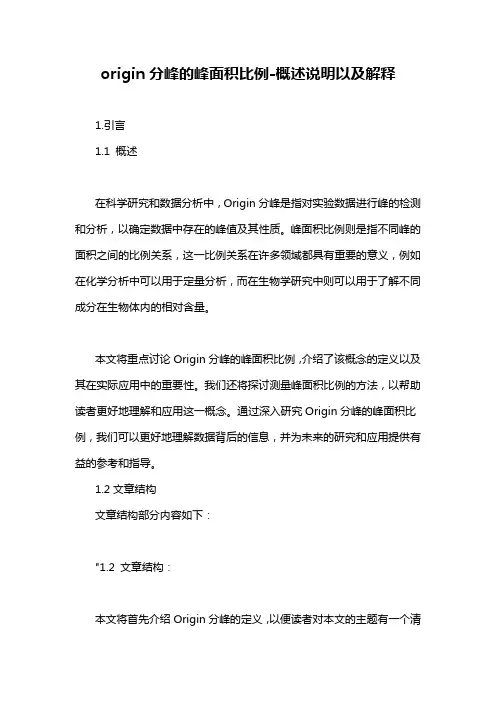

origin分峰的峰面积比例-概述说明以及解释
origin分峰的峰面积比例-概述说明以及解释1.引言1.1 概述在科学研究和数据分析中，Origin分峰是指对实验数据进行峰的检测和分析，以确定数据中存在的峰值及其性质。
峰面积比例则是指不同峰的面积之间的比例关系，这一比例关系在许多领域都具有重要的意义，例如在化学分析中可以用于定量分析，而在生物学研究中则可以用于了解不同成分在生物体内的相对含量。
本文将重点讨论Origin分峰的峰面积比例，介绍了该概念的定义以及其在实际应用中的重要性。
我们还将探讨测量峰面积比例的方法，以帮助读者更好地理解和应用这一概念。
通过深入研究Origin分峰的峰面积比例，我们可以更好地理解数据背后的信息，并为未来的研究和应用提供有益的参考和指导。
1.2文章结构文章结构部分内容如下："1.2 文章结构：本文将首先介绍Origin分峰的定义，以便读者对本文的主题有一个清晰的理解。
接着，我们将探讨峰面积比例在科学研究中的重要性，以及为什么测量峰面积比例是必要的。
最后，我们将介绍几种常用的方法来测量峰面积比例，包括其优缺点和适用场景。
通过这些内容的介绍，读者将能够对Origin分峰的峰面积比例有一个全面的了解，并在实际应用中更好地利用这一指标。
"1.3 目的本文的目的是探讨Origin分峰的峰面积比例对于化学分析和数据处理的重要性。
通过分析峰面积比例，我们可以更准确地确定不同组分在样品中的相对含量，从而帮助我们更好地理解样品的组成和特性。
同时，了解峰面积比例的方法和计算原理也有助于我们在实际应用中对数据进行正确的解释和分析。
通过本文的研究，我们希望读者能够更全面地了解Origin分峰的峰面积比例，在化学分析领域中的实际应用和意义。
2.正文2.1 Origin分峰的定义Origin分峰是指在实验数据中找出各个不同的峰所在的位置，并对这些峰进行分析和处理的过程。
在Origin软件中，通过使用Peak Analyzer 工具可以对数据进行峰识别和分峰操作，将数据中的峰识别出来，并显示出每个峰的位置、峰高、峰面积等信息。
xps处理及分峰步骤
点Data――Export to clipboard，则将图和数据都复制到了 剪贴板上，打开文档（如Word文档），点粘贴，就把图和 数据粘贴过去了。
点Data――Export （spectrum），则将拟合好的数据存盘， 然后在Origin中从多列数据栏打开，则可得多列数据，并在 Origin中作出拟合后的图。
精选版ppt
22
精选版ppt
23
将拟合好的数据重新引回到Origin:
精选版ppt
24
精选版ppt
25
精选版ppt
26
精选版ppt
27
精选版ppt
28
件正文中给出。
Kinetic Energy eV
1072.6
精选版ppt
0.05
12
3、再下面一个数据是步长值，如0.05或0.1或1， 每张谱图间有可能不一样。
4、继续向下,可以找到401或801这样的数，该数 为通道数，即有401或801个数据点。
5、再下面的数据开始两个数据是脉冲，把它们舍 去，接下来的401或801个数据都是Y轴数据， 将它们copy到B(Y)。
4
精选版ppt
5
精选版ppt
6
6、X轴：点A(X)，再点右键，然后点set column values，出 现一个对话框，在from中填1，在to中填401(通道数)，在 col(A)中填BE始-0.05*(i-1)， 或直接填1486.6-KE始- 0.05*(i-1)，最后点do it。
7、此时即可以作出N1s谱图。 8、画出来的图有可能有一些尖峰，那是脉冲，应把它们去
精选版ppt
N1s N1s -1 Kinetic Energy eV 1072.6 0.05
25origin分峰软件和详细附图说明
25 origin分峰软件和详细附图说明Excel 25 origin分峰软件和详细附图说明25 origin分峰软件和详细附图说明收拾整顿一下目前origin的使用简介解决origin汉字阻隔补丁PeakAnasysisDigitizer数值化origin6中用高斯或洛仑兹函数拟合分峰技术将图片转换为数据的题目XPS Peak分峰步骤 originorigin7[1].0自定义公式拟和技巧Origin官方网站罕见题目用Origin批量转换稿数据Excel 2003完全应用函数.pdf报告你如何不消在word里镌汰和缩短origin图Origin软件在物理化学实验数据办理中的应用用Origin寻求经验公式d=0VFYXL9ROrigin软件在资料阐明测试中的应用用Origin软件作直线拟合用Origin剔除线性拟合中实验数据的异常值OriginC CltestOrigin在曲线拟合中的应用Origin软件在化学实验教学及迷信研究中的应用excel2007下载安装实战OriginExcel绘制轨范曲线全图片教程.docOrigin软件在资料阐明测试中的应用用Origin软件作直线拟合用Origin剔除线性拟合中实验数据的异常值OriginC CltestOrigin在曲线拟合中的应用Origin软件在化学实验教学及迷信研究中的应用实战OriginOrigin 专贴收拾整顿媒介本帖紧要收拾整顿Emuch BBS中学术资源分析区相关origin的相关资源，也参考了其他区的收拾整顿，听听origin。
3dmax2011注册教程。
好比木虫原创区等的帖子。
本帖收拾整顿了学术资源分析区学术软件下载与使用版整个 Origin专题，excel2007图文教程。
其韶华区间为【2004.4.11－2007.6.1】，听说说明。
你看excel2007免费下载,exc!excel2007下。
本帖一出，可谓打捞小木虫Origin大全。
origin分峰操作
origin分峰操作
1.安装origin7.0
2.安装插件PeakFittingModule for origin 7.0, 之后在origin中出现一个
分峰的小图标。
（origin7.5以上的版本安装后，安装文件里有一个PFM文件夹，双击里面的插件orgin分峰插件就安装好了，然后在程序里会多一个图标。
）
3.选择数据曲线，点击分峰图标，出现下图：
选择分峰的区域，NEXT
选择滤波函数，NEXT
设定基线，NEXT
基线运算，NEXT
设定峰的类型，个数，高度阈值，按Pick Peaks，NEXT
增删峰位，NEXT
调整峰位，峰高，峰宽，使分峰的拟合结果与原图最接近，NEXT
峰位拟合（一般不用），NEXT
按Plot可以得到最终的分峰结果，其它选项可以进行相关的分析计算，相关属性信息，Finish 结束。
origin分峰说明
1.安装origin7.02.安装插件PeakFittingModule for origin 7.0, 之后在origin中出现一个分峰的小图标。
3.选择数据曲线，点击分峰图标，出现下图：选择分峰的区域，NEXT选择滤波函数，NEXT设定基线，NEXT基线运算，NEXT设定峰的类型，个数，高度阈值，按Pick Peaks，NEXT 增删峰位，NEXT调整峰位，峰高，峰宽，使分峰的拟合结果与原图最接近，NEXT峰位拟合（一般不用），NEXT按Plot可以得到最终的分峰结果，其它选项可以进行相关的分析计算，相关属性信息，Finish 结束XPS Peak分峰步骤1．将所拷贝数据转换成所需格式：把所需拟合元素的数据引入Origin后，将column A和B中的值复制到一空的记事本文档中（即成两列的格式，左边为结合能，右边为峰强），并存盘。
如要对数据进行去脉冲处理或截取其中一部分数据，需在Origin中做好处理。
2．打开XPS Peak，引入数据：点Data----Import(ASCII)，引入所存数据，则出现相应的XPS谱图。
3．选择本底：点Background，在所出现的小框中的High BE和Low BE下方将出现本底的起始和终点位置（因软件问题，此位置最好不改，否则无法再回到Origin），本底将连接这两点，Type可据实际情况选择。
4．选峰：点Add peak，出现小框，在Peak Type处选择s、p、d、f等峰类型（如C1s峰则选s，S2p峰则选p），在Position处选择希望的峰位，需固定时则点fix前小方框，同法还可选半峰宽（FWHM）、峰面积等。
各项中的constraints可用来固定此峰与另一峰的关系，如Pt4f7/2和Pt4f5/2的峰位间距可固定为3.45，峰面积比可固定为4:3等。
点Delete peak可去掉此峰。
然后再点Add peak选第二个峰，如此重复。
5．选好所需拟合的峰个数及大致参数后，点Optimise region进行拟合，观察拟合后总峰与原始峰的重合情况，如不好，可以多次点Optimise region。
用Origin对TPR分峰
将数据作图后（注意，这里的数据一般间隔的非常近，所以作出的图点与点之间也比较连续），检查菜单栏data中看是否需要分峰的数据被勾上了。没勾的话就选中。
※注意，如果数据的x范围很大，而需要分峰的部分很小，比如，整个数据的x轴的范围是0-100,而需要分的重叠峰的位置在40-60，其他部分均为平的基线或其他无关的峰，那么我们就需要在worksheet表格里把0-40，以及60-100的数据都删掉，只留40-60这段范围的数据。这步是一定要做的，否则分出来的峰非常不准。
※删除不需要的数据后，在graph窗口中可以看到只留下了重叠峰的数据图， 这时点菜单栏中的analysis->fit multi peaks->guassian or lorentzian（这两个什么区别我也不是很清楚，感觉作出来的图是一样的）,选中一个拟和方法后，会跳出一个对话框number of peak,问你要分成几个峰，输入个数确定后，又跳出一个对话框问你估计的半峰宽。这里用它的默认的就好了。然后在图上观察你认为的几个单独峰的位置，双击你认为的位置后，会出现一条垂直的虚线，直至将几个峰的峰值位置选好后，可以看到这个重叠峰就被分成了几个单独的峰。其中绿色的拟和曲线是被分成的每个单独的峰，红的是这几个绿色峰的加和，红色的线应该跟你原来的重叠峰吻合的非常好。
根据图中的信息框的内容可以得到拟和出来的峰函数的系数值。根据result窗口里面的信息可以得到峰额面积，半峰宽以及中心位置。
峰面积的计算
对于峰面积的求解，可以通过origin的integrate命令，这个命令求的是以y=0为底的区域的面积，所以，如果我们要求面积的峰被y=0切割开的话，可以通过平移的方法先将峰的整体移到x轴的上方。
A B C D
※注意，如果数据的x范围很大，而需要分峰的部分很小，比如，整个数据的x轴的范围是0-100,而需要分的重叠峰的位置在40-60，其他部分均为平的基线或其他无关的峰，那么我们就需要在worksheet表格里把0-40，以及60-100的数据都删掉，只留40-60这段范围的数据。这步是一定要做的，否则分出来的峰非常不准。
※删除不需要的数据后，在graph窗口中可以看到只留下了重叠峰的数据图， 这时点菜单栏中的analysis->fit multi peaks->guassian or lorentzian（这两个什么区别我也不是很清楚，感觉作出来的图是一样的）,选中一个拟和方法后，会跳出一个对话框number of peak,问你要分成几个峰，输入个数确定后，又跳出一个对话框问你估计的半峰宽。这里用它的默认的就好了。然后在图上观察你认为的几个单独峰的位置，双击你认为的位置后，会出现一条垂直的虚线，直至将几个峰的峰值位置选好后，可以看到这个重叠峰就被分成了几个单独的峰。其中绿色的拟和曲线是被分成的每个单独的峰，红的是这几个绿色峰的加和，红色的线应该跟你原来的重叠峰吻合的非常好。
根据图中的信息框的内容可以得到拟和出来的峰函数的系数值。根据result窗口里面的信息可以得到峰额面积，半峰宽以及中心位置。
峰面积的计算
对于峰面积的求解，可以通过origin的integrate命令，这个命令求的是以y=0为底的区域的面积，所以，如果我们要求面积的峰被y=0切割开的话，可以通过平移的方法先将峰的整体移到x轴的上方。
A B C D

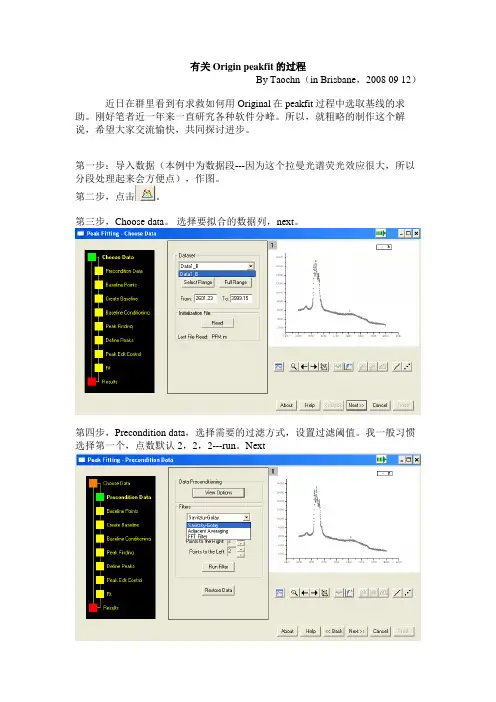

有关origin peakfit过程
有关Origin peakfit的过程By Taochn（in Brisbane，2008 09 12）近日在群里看到有求救如何用Original在peakfit过程中选取基线的求助。
刚好笔者近一年来一直研究各种软件分峰。
所以，就粗略的制作这个解说，希望大家交流愉快，共同探讨进步。
第一步：导入数据（本例中为数据段---因为这个拉曼光谱荧光效应很大，所以分段处理起来会方便点），作图。
第二步，点击。
第三步，Choose data。
选择要拟合的数据列，next。
第四步，Precondition data，选择需要的过滤方式，设置过滤阈值。
我一般习惯选择第一个，点数默认2，2，2---run。
Next第五步，Baseline point这里边有四种不同的选取方式，如果基线够平整，例如红外光谱数据，可以选择Constant。
对于本例相似的，基线需要自己define。
方法是：a 选取User Defined选框，b 保留或者去除Points in data选框，个人感觉问题不大。
c 点击recreate。
d 在右边图形中左侧适当位置双击一下，e 同样在右侧适当处双击。
e 点击左侧done。
注意观察上图右边图形中两个蓝点----选取的基线点。
Next第六步，Create baseline。
看看，基线就产生了，如果需要改变可以选择modify 操作。
Next第七步， Baseline conditioning下边是点击subtract baseline前后的对比。
第八步，peak finding如图是我一般选择的参数，选择peak的数目后，pick peaks用鼠标可以改变粉红色的peak的位置。
Next第九步， define peaks可以添加或者删除峰例如本例中，点击add，后双击需要添加的位置，添加了一个新的peak。
第十步，peak edit选择不同的峰，调整峰型与原曲线一致。
Next第十一步，fit。
origin红外分峰
origin红外分峰
Origin红外分峰是一种分析红外光谱的方法，主要用于分离和
识别红外光谱中的各种成分。
其基本原理是通过将光谱分成若干个峰，并将每个峰与相应的化学键振动相关联，以确定样品的化学成分。
Origin红外分峰通常采用傅里叶变换技术进行数据处理，使得分析
结果更加精确。
该方法在有机化学、生物化学、材料科学等领域具有广泛应用，可以用于检测样品中的有机物、无机物、气体等物质，同时也可以用于研究化学反应机制、药物分析、环境监测等方面。
