板式给料机说明书

Heavy-duty Apron Feeder2200×10000mmProduct Instruction Shenyang Mining Machinery Import & Export CorporationContentsage and useful scope2.technical character3.working principle and structure character4.installation，commissioning and test run5.operation rules and maintenance6.lubricating1、usage and useful scopeHeavy apron feeder widely used in mine，metallurgy，building material and coal departments. The machine usually is located under material bin and hopper with certain bin pressure. It can short distance transport kinds of materials with large density to crushing and sifting and transportation equipment equally and it is especially suitable for be used under primary crushing. It is not only suitable for treating big particle size material，but also thin particle size material. It can finish heavy-duty job in the bad environment and have good applicability to material particle size changing，temperature，viscosity，ice frost and rain snow effect，and it feeding quantity is right and equal. Installation of the machine can be horizontal，and also sloping. Max. inclined angle to up transporting is 23°。

山宝牌SHAN BAO BRANDBW100－3板式给料机APRON FEEDER使用说明书OPERATING INSTRUCTIONK4240A.SM中华人民共和国THE PEOPLE S REPUBLIC OF CHINA 上海建设路桥机械设备有限公司SHANGHAI JIANSHE LUQIAO MACHINERY CO., LTD.目录一、前言 (1)二、用途 (1)三、规格和性能 (1)四、工作原理和结构概述 (2)五、安装和试运转 (3)六、润滑要求 (6)七、使用和维护 (6)八、易损零部件 (7)附件：基础图一、前言为了更好地发挥板式给料机的功能和效率，确保其正常工作，在安装该设备之前和使用过程中，请仔细参阅本说明书的内容，这将有助于为用户熟悉维护设备提供方便。

二、用途板式给料机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械传送各种块状或松散物料。

有轻型、中型和重型之分。

广泛用于矿山、冶金和水泥等行业，是原料处理或连续生产过程中不可缺少的设备，对运行大块和尖锐的物料尤为适宜。

BW100—3板式给料机按轻型设备设计，使用中可运送块度不大于500 mm，堆积密度 1.2 t/m3的石灰石、石膏等物料。

三、规格和性能宽度（mm）1000倾斜角度（°）0头、尾轮中心距（mm）3000输送速度（m/s）0.03～0.3输送量（t/h）18～180输送物料煤、石膏、石灰石、混合料等输送粒度（mm）≤500（对角线长度）电动减速机型号CHHM8-4190DB-AV-121 转速（r/min）150～1500额定功率（kW） 5.5速比i =121总重（kg）6213四、工作原理和结构概述本机由传动装置、机架、头部装置、运行部分及尾部装置等部件组成。

运行部分是本机的关键部件，由组成环路的牵引链条牵引，行走滚轮在轨道上行走，以达到运送物料的目的。

1.工作原理运行部分中输送槽板与牵引链条及承载机构分别相联接。

中型板式给料机使用说明书目录1.用途和使用范围2.技术特性3.形式与参数4.结构5.输送原理6.安装调整和试机及维护保养7. 机器的润滑概述板式给料机为连续输送物料机械的一种，主要用于原矿一级破碎喂料，是沿水平或华侨的线段由贮料仓向破碎机、输送机或其他工作机机连续均匀地配给或转运各种松散物料的通用固定式给料机（图1）。

二、机型特点1、适用范围，对具有锋利棱角的和对输送机有强烈磨损性的物料或成件物品都可输送，规程密度不大于2400kg/m3。

还适宜输送小于400°C以下的高温物料。

2、牵引链条强度高，可作较长距离的输送，本产品最大输送长度可达18m。

3、布置灵活，板式给料机可左传动，也可右传动，可水平输送物料，也可倾斜输送物料。

其倾斜角0≤a≤25°。

用户可根据实际现场选定。

4、链板抗弯强度大，耐冲击。

5、运行平稳可靠、噪音小。

图1三、型式与基本参数图23．1型式中型板式给料机按承载物料的输送槽结构分为三种型式（图2）P型——输送槽承载板的纵剖面为平板形，适于沿水平或倾角小于或等于150输送块状物料L型——输送槽承载板的纵剖面为波浪形，适于沿水平面或倾角小于或等于250输送块状和颗粒状物料。

H型——输送槽承载板的纵剖面为圆弧形，适于沿水平或倾角小于等于250输送潮湿或和粘性物料。

3．2主要技术参数如下表表1注：1．链轮中心距为驱动链与拉紧链轮的中心距。

2．物料块度不得超过槽宽尺寸的一半。

3．机器总重是按给料机水平安装和不调速时在最大给料速度下设计的重量。

4．可根据用户需要设计适合现场工艺的非标产品四、结构板式给料机主要由以下若干部件组成：1、传动装置：传动装置包括电动机、减速机、联轴器、机架等。

2、头轮装置包括头部机座、主动轴、链轮、传动轴、前机架等。

3、链条4、链板5、尾轮装置：包括链轮、后机架、拉紧装置等。

6、支承与拦板7、中间架以上各部分出厂前己装配好，安装时根据总装图的形式及基础位置就位即可。

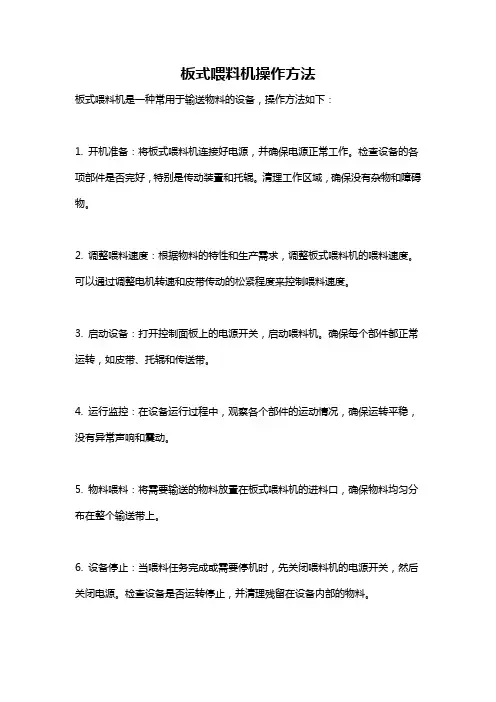

操作规程编号：LX-FS-A25818 板式给料机安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑板式给料机安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1、起动前，首先检查板式给矿机周围有无工作人员，链板上应无铁器等杂物或被杂物卡住，如有铁器等杂物或被卡住应及时清理。

2、空车启动前，首先往料仓里面垫一些碎料，以免矿车翻矿时矿石将链板砸坏；严禁原矿仓打空；链板空载运行。

3、详细检查给矿机链板有无裂缝现象，各链板间有无磨擦现象，连接螺丝是否有松动，链板托辊是否运转正常。

4、设备启动后，注意观察矿石的块度，发现较大的矿石应停机处理，不得使大块矿石进入大破碎以免卡死料口；经常检查各传动部位有无摩擦现象和异响。

5、做好上下工序的联系，接到停车信号后应立即停料，确认故障发生的原因，直到接到给料信号后方可给料。

6、仔细检查润滑油路是否正常，油管是否有断开、裂缝现象。

7、经常检查电机、各传动轴承温度是否正常，有无缺油现象。

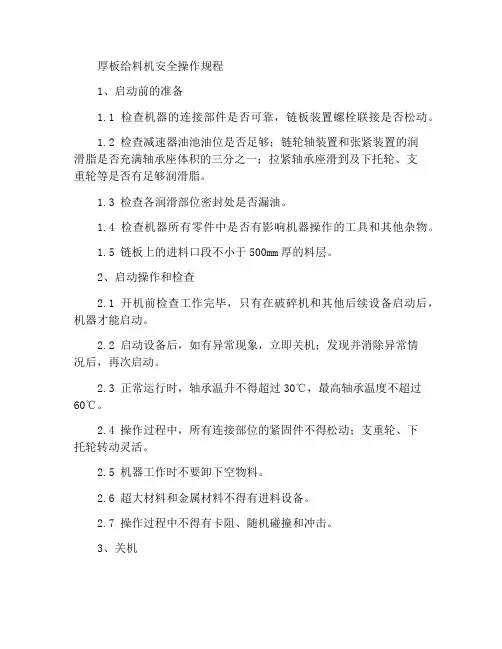

厚板给料机安全操作规程
1、启动前的准备
1.1 检查机器的连接部件是否可靠，链板装置螺栓联接是否松动。

1.2 检查减速器油池油位是否足够；链轮轴装置和张紧装置的润
滑脂是否充满轴承座体积的三分之一；拉紧轴承座滑到及下托轮、支
重轮等是否有足够润滑脂。

1.3 检查各润滑部位密封处是否漏油。

1.4 检查机器所有零件中是否有影响机器操作的工具和其他杂物。

1.5 链板上的进料口段不小于500mm厚的料层。

2、启动操作和检查
2.1 开机前检查工作完毕，只有在破碎机和其他后续设备启动后，机器才能启动。

2.2 启动设备后，如有异常现象，立即关机；发现并消除异常情
况后，再次启动。

2.3 正常运行时，轴承温升不得超过30℃，最高轴承温度不超过60℃。

2.4 操作过程中，所有连接部位的紧固件不得松动；支重轮、下
托轮转动灵活。

2.5 机器工作时不要卸下空物料。

2.6 超大材料和金属材料不得有进料设备。

2.7 操作过程中不得有卡阻、随机碰撞和冲击。

3、关机
3.1 正常关机时：保证链板上有不低500mm后了层停留（出于维护原因需要卸载时除外）。

3.2 非正常关机：设备运行中出现异常情况时，必须立即关机，排除故障方可重新启动。

Heavy-duty Apron Feeder2200×10000mmProduct Instruction Shenyang Mining Machinery Import &Export CorporationContents and useful scopecharacterprinciple and structure character , commissioning and test runrules and maintenance1、usage and useful scopeHeavy apron feeder widely used in mine, metallurgy, building material and coal departments. The machine usually is located under material bin and hopper with certain bin pressure. It can short distance transport kinds of materials with large density to crushing and sifting and transportation equipment equally and it is especially suitable for be used under primary crushing. It is not only suitable for treating big particle size material, but also thin particle size material. It can finish heavy-duty job in the bad environment and have good applicability to material particle size changing, temperature, viscosity, ice frost and rain snow effect, and it feeding quantity is right and equal. Installation of the machine can be horizontal, and also sloping. Max. inclined angle to up transporting is 23°。

重型板式给料机2200X10000 产品说明书重型板式给料机产品说明书（2200×10000mm）沈阳矿山机械（集团）进出口公司目录1.用途和使用范围2.技术特性3.工作原理与结构特性4.安装、调整和试运转5.操作规程与维护6.机器的润滑1、用途和使用范围重型板式给料机，广泛地应用在采矿，冶金，建材和煤碳等工业部门。

该机主要用于具有一定仓压的料仓和漏斗下面，将各种大容重物料短距离均匀连续的输送给个级破碎，筛分和运输设备，特别是用在初碎以下更合适。

它不仅适合处理粗粒物料，对细粒物料也同样适应。

可在恶劣的环境中，完成繁重的工作，对物料的粒度成分的变化，温度，粘度，冰霜，雨雪的影响或冰结的物料都有较大的适应性。

给料量均匀准却可靠，该机可水平安装，也可倾斜安装，向上运输最大倾角为23°。

2、技术特性：规格-----------------------------------------2200X9944mm链板宽度-------------------------------------2200 mm链轮轴心线至拉紧轴心线的距离--------------------9944 mm给料速度-------------------------------------0.01∽0.067m/s生产能力-------------------------------------100～650t/h给料粒度-------------------------------------≤1.0x1.0x1.2m拉紧装置调整距离-----------------------------700 mm向上运输倾角---------------------------------20°电动机：型号-----------------------------------YP2280M-6功率-----------------------------------55KW转速-----------------------------------980r/min 减速器：行星与直交复合式总速比---------------------------------6103、工作原理与结构特性重型板式给料机是将电动机的动力，经过联轴器和减速器驱动链轮轴旋转通过链轮齿与链条销轴啮合，拖动链板作连续直线运动。

重型板式给料机使用说明书唐山宇辰重型机械有限公司共16页第1页1.用途：重型板式给料机主要用于向破碎机连续均匀的给料。

在使用中不允许卸空物料，不允许大块物料直接冲击负荷链板（输送槽），不允许在负荷链板上进行爆破破拱操作。

2．设备整体布置：参见我公司提供的设备总图。

3．主要技术参数和特点：链板宽度：1400mm 1500 mm 1600 mm 1800 mm2000 mm 2200 mm 2300 mm 2400 mm 头尾轮中心距：5000～20000 mm输送量：150～1500t/h链速：0.05m～0.095m/s(50HZ时)安装倾角：α=0o～25o电机型号：YTP型变频调速电机功率37～90KW变频范围5～50HZ减速机型号：KDAB型硬齿面磨齿减速机，低速轴为空心轴装结构，整个驱动装置通过锁紧盘把给料机主轴与减速机空心轴联结在一起，不需另设驱动基础。

驱动装置：安装可分为左式或右式，可由用户自行选择。

4．工作原理：重型板式给料机是由电机驱动，通过高速轴联轴器、减速器、锁紧盘最终传给主轴装置。

主动链轮带动牵引链条及固定在上面的负荷链板作直线运动，从而达到输送物料的目的。

5．设备的主要结构：本重型板式给料机由驱动装置、主轴装置、机架、上托链辊、承重辊、下托辊、运行机构、尾部张紧装置等主要部件组成。

5.1驱动装置：驱动装置由电机、高速轴联轴器、减速机、锁紧盘、驱动装置底座的组成,见图(1)。

采用变频调速专用电机、硬齿面磨齿减速机。

减速机低速轴为空心轴结构,用锁紧盘把空心轴和给料机主轴联成一体。

5.2主轴装置：主轴装置由主轴、主动链轮及轴承座组成,见图(2)。

5.3机架：机架由型钢和钢板组焊而成。

5.4下托辊：下托辊用于支承回程段的负荷链板。

托辊由轴、压盖、毡封、轴承、辊体、压注油杯等组成,见图(3)。

5.5上托链辊、承重辊：在链板的两侧纵向布置有两排托链辊,支承牵引链条,料仓下部辊子的间距为310 mm ,出仓后间距为400 mm左右,在两排托链辊的中间纵向布置有1～3排承重辊(与链板宽有关)间距与托链辊相同,但与托链辊前后交错布置。

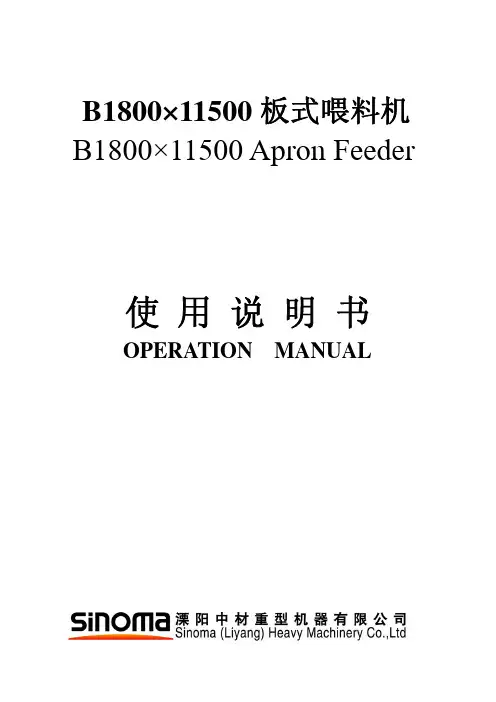

B1800×11500板式喂料机 B1800×11500 Apron Feeder使用说明书OPERATION MANUAL目录1、用途 (3)2、基本结构 (3)3、工作原理 (4)4、规格与性能 (4)5、外形及安装、基础尺寸 (4)6、安装、调试和试车 (4)7、使用维护说明 (7)8、润滑要求 (8)B1800×11500 板式喂料机使用说明书一、 用途板式喂料机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物料。

广泛用于矿山、冶金和水泥行业，是原料处理或连续生产过程中不可缺少的设备，对运送大块和尖锐的物料尤为适宜。

在水泥厂中可运送块度不大于1000mm的石灰石、石膏等物料。

二、 基本结构板式喂料机由头部驱动装置、尾部装置、链板装置及机架等五部分组成。

1.头部驱动装置头部驱动装置是板式喂料机的动力及传动部分，它由电动机、减速机及主动链轮装置等组成。

电动机采用变频调速，以满足工艺上调节喂料量的要求。

板式喂料机的主动链轮装置采用头部链轮齿数为12、尾部链轮为托轮的链轮带动两条推土机链轨总成、槽板沿滚轮运动。

2.尾部装置尾部装置是板式喂料机的该向部分，由尾轮轴、两只尾轮、轴承等组成。

3.拉紧装置拉紧装置采用结构简单，安全可靠的弹簧拉紧装置。

4.链板装置链板装置由牵引链和槽板组成。

牵引链采用耐冲击、运行平稳、工作可靠的推土机链轨总成。

槽板由22mm厚的16Mn钢板焊接而成，两边焊有20mm 厚的钢板作挡板，用高强度螺栓将其与牵引链紧固在一起。

5.机架机架为整体机架，用槽钢、工字钢及钢板焊接而成，机架上设有滚动轨道支撑链板装置及物料(上分支)及滚动轨道支撑链板装置(下分支)。

三、 工作原理板式喂料机有电动机作动力，经过减速机，带动链板装置作连续均匀的低速运动，达到运送物料的目的。

四、 规格与性能宽度: 1800 mm倾斜角度: 0º中心距：11500mm输送速度： 0.012-0. 115m/s输送量: 600t/h输送物料: 石灰石、熟料≤300mm电动机： YVF280M-6减速机: P2KA21-400 I=400清扫减速机：B4DH06-400 I=400外形及安装、基础尺寸见总图五、 安装、调试和试车1. 安装前的准备(1). 安装单位根据制造厂提供的产品安装图纸、使用说明书、熟悉产品性能、结构和使用安装要求。
