电机试验台技术规范

可编辑修改精选全文完整版《纯电动汽车驱动系统台架试验规范》XX汽车有限公司编制校对审核1总则针对工程样车搭载的驱动系统进行的台架试验项目，提供有效数据执行此规范。

2试验准备2.1接收项目负责人及部门领导确认的试验任务书（委托单）2.2根据委托单要求搭建驱动系统台架2.3根据委托单要求选装测量仪器2.4启动试验设备试运转2.5根据委托单中试验项目要求进行试验3试验项目3.1系统联调试验3.1.1联合电机控制器MCU，整车控制器VCU，动力电池，油门踏板及其它辅助部件；3.1.2由电机型号设定试验转速范围（0~F rpm），扭矩范围（0~FN.m），根据委托单设定转速步长（Pn rpm），扭矩步长（Qt N.m）；3.1.3通过测控系统软件控制测功机恒转速模拟负载，调整油门踏板位置至测试工况点；3.1.4运转稳定30秒记录相关数据；3.2驱动系统外特性试验3.2.1设定试验要求电压；3.2.2由电机型号设定试验转速范围（0~F rpm）；3.2.3根据委托单要求设定转速；3.2.4调整至油门踏板信号输出100%；3.2.5记录电机转矩与转速变化曲线和电机功率与转速变化曲线及相关数据；3.2.6根据试验要求继续调整电压测试；3.3驱动系统效率测试试验3.3.1设定试验要求电压；3.3.2由电机型号设定试验转速范围（0~F rpm）；3.3.3根据委托单要求设定转速；3.3.4根据委托单要求记录电机效率随转矩变化曲线；3.3.5输出电机效率MAP图（电机效率、控制器效率、系统效率）；3.4电机系统输出转矩标定试验3.4.1设定试验要求电压；3.4.2由电机型号设定试验转速范围（0~F rpm）；3.4.3根据委托单要求设定转速；3.4.4根据委托单要求模拟踏板信号发送转矩命令；3.4.5记录电机输出转矩值，进行拟合比较输入输出转矩曲线；4试验人员4.1委托单集中体现相关试验人员信息4.2驱动系统、测量仪器台架的安装搭建由试验室负责4.3试验设备的操作由试验室人员进行4.4整车控制器额外信号输入由相关项目负责人指派技术人员进行5试验方法及依据5.1参考以下标准5.1.1GB/T18488.1-2006 电动汽车用电机及其控制器_第1部分_技术条件（见附录A）5.1.2GB/T18488.2-2006 电动汽车用电机及其控制器_第2部分_试验方法（见附录B）6输出文档6.1备案试验记录单6.2输出试验报告。

山西普松自动化设备有限公司电气分公司企业标准电机对拖试验台Q/SPC-C-125-2011本试验台主用针对变频器的出厂检测进行对拖试验一、测试台测试前检测1.检测总供电的空气开关，PIU柜，整流柜，逆变柜，操作台的接线是否正常，能否正常工作。

2．检测给配电柜供电的三相变压器的接线是否正常。

二、检测前准备1. 将被测变频器移至检测区，检测围好隔离防离带，并挂上“检测中有电请勿靠近”警示牌。

2. 操作人员合空气开关时应站在配电柜前绝缘胶板上，穿好高压绝缘鞋带绝缘手套及相关防护用品和防护措施，检测时一人操作，一人监视。

三、电机对拖试验台操作台操作步骤1.开主机和显示器，给PLC送电。

2.等电脑运行完成后，双机桌面上的电机电机对拖试验检测软件快捷方式。

3.等该软件运行后，点击运行箭头。

如下图：录”。

如下图：5.登录后点击“故障复位”，选择被测变频器的电压等级如“660V”（配电柜上的电雅等级选择开关应与“登录”界面上所选电压等级一致）。

如下图：6.点击“测试”，进入到“测试”界面后，在测试变频器部分点击“合闸”图标进行合闸，合闸后点击“分闸”图标进行分闸。

如下图：7.在“测试”界面下，在加载变频器部分点击“合闸”图标进行合闸，合闸后点击“分闸”图标进行分闸。

8.如果加载变频器已合闸，在“测试”界面下，在加载变频器部分点击“整流部分起动”，整流部分起动，起动后在“测试”界面左下方有运行返回标志，当该图标变绿时表示有运行返回信号。

9.如果整流部分起动，在“测试”界面下，在加载变频器部分点击“逆变部分起动”，逆变部分起动，起动后在“测试”界面左下方有运行返回标志，当该图标变绿时表示有运行返回信号。

10.在“测试”界面下，转矩输入栏里输入转矩值，点击“确认”图标，转矩值由ＰＬＣ发送给加载变频器。

11.加载完成后。

减载过程与加载过程相反。

四、送电操作步骤1．给被测变频器接上从配电柜引出的电源线，将被测变频器的输出测接到检测电机上（电机的接线方式要与变频器的输出一致）。

电机试验台架设计方案1. 引言电机试验台架是用于对电机进行各种性能试验和负载测试的设备。

它可以模拟电机在不同负载下的运行情况，并测量和记录电机的性能参数，以评估其性能和可靠性。

本文将介绍一种基于最新技术的电机试验台架设计方案。

2. 设计要求设计一个电机试验台架需要满足以下要求：1.支持不同类型的电机测试，包括直流电机、交流异步电机等。

2.具备可靠且精确的负载控制系统，能够模拟不同负载条件下的工作情况。

3.具备高精度的测量和记录功能，能够准确测量和记录电机的各项性能指标。

4.具备可视化界面，方便操作和监控电机试验过程。

5.具备安全保护系统，能够及时检测和响应异常情况，保证试验过程的安全性。

基于上述要求，我们设计了以下电机试验台架方案。

3. 设计方案3.1 试验台架结构电机试验台架主要由以下组成部分构成：1.机架：采用坚固耐用的钢结构，以确保台架的稳定性和可靠性。

2.负载控制系统：采用先进的电子负载控制器，能够精确控制电机负载，并模拟不同工况下的负载情况。

3.传感器：安装在电机上，用于测量电机的各项性能指标，如转速、扭矩、功率等。

4.数据采集系统：用于采集传感器测量到的数据，并实时显示和记录电机的性能指标。

3.2 控制系统电机试验台架的控制系统基于现代化的PLC（可编程逻辑控制器）技术，实现对电机试验过程的全面控制。

控制系统主要包括以下功能：1.负载控制：通过调节电子负载控制器，精确控制电机的负载，并模拟不同工况下的负载情况。

2.参数设定：在可视化界面上设置电机试验的参数，如负载大小、持续时间等。

3.数据采集和显示：通过数据采集系统，实时采集传感器测量到的数据，并在可视化界面上显示电机的性能指标。

4.安全保护：监测电机试验过程中的异常情况，如高温、过载等，及时停止试验并给出警报。

3.3 可视化界面电机试验台架的可视化界面采用先进的人机界面技术，用户可以通过触摸屏或键盘进行操作。

可视化界面主要包括以下功能：1.参数设定界面：用户可以在界面上设置电机试验的各项参数，如负载大小、持续时间等。

电机试验台安全操作规程第一章总则第一条为了确保电机试验台的安全运行，保护操作人员的人身安全，根据《国家安全生产法》以及相关标准、规范，制定本安全操作规程。

第二条本规程适用于电机试验台的操作人员、维护人员等一切与电机试验台相关的人员。

第三条电机试验台操作人员必须经过相关培训并取得相应的操作证书方可上岗操作。

第四条在进行电机试验操作前，必须进行相关仪器设备的检查和维护，确保设备正常运行和安全使用。

第五条各级管理人员要加强对电机试验操作的监督和检查，发现问题及时进行整改，确保操作人员的安全。

第二章电机试验台的安全要求第六条操作人员在进行电机试验前，应按照规定正确佩戴防护服，密闭鞋，安全帽、防护眼镜、防护手套等必要的防护措施。

第七条电机试验台应经过专业人员检验，并保持设备正常运行，如发现设备存在异常情况要及时通知维护人员进行维修。

第八条操作人员在使用电机试验台过程中，应确保工作环境干燥、通风良好，禁止在有易燃易爆气体或液体存在的场所操作，以免发生事故。

第九条操作人员在试验过程中，应全程关注设备运行情况，发现异常要及时停止试验，并及时报告上级或维修人员。

第十条严禁操作人员在试验过程中随意拆卸或更改设备的结构，如需进行维修，必须按照规定的程序和方法进行。

第十一条操作人员在操作前必须清楚了解被试电机的性能参数，确保试验的顺利进行。

第三章电机试验操作规范第十二条操作人员在接通电源前，必须检查设备的电压、电流是否正常，接地是否良好，确保设备接入电源的安全性。

第十三条操作人员在进行电机试验时，必须按照试验步骤和相关规范操作，严禁随意操作或试验。

第十四条操作人员在试验过程中，应随时关注被试电机的负荷、温度等参数，确保试验过程的准确性和可靠性。

第十五条操作人员在试验结束后，应及时切断电源，将设备恢复到待机状态，并对仪器设备进行清理和维护，确保设备正常运行和安全使用。

第十六条操作人员在操作过程中发现异常情况时，必须立即采取措施，避免事故的发生，并及时报告上级。

山西普松自动化设备有限公司电气分公司企业标准电机对拖试验台Q/SPC-C-125-2011本试验台主用针对变频器的出厂检测进行对拖试验一、测试台测试前检测1.检测总供电的空气开关，PIU柜，整流柜，逆变柜，操作台的接线是否正常，能否正常工作。

2．检测给配电柜供电的三相变压器的接线是否正常。

二、检测前准备1. 将被测变频器移至检测区，检测围好隔离防离带，并挂上“检测中有电请勿靠近”警示牌。

2. 操作人员合空气开关时应站在配电柜前绝缘胶板上，穿好高压绝缘鞋带绝缘手套及相关防护用品和防护措施，检测时一人操作，一人监视。

三、电机对拖试验台操作台操作步骤1.开主机和显示器，给PLC送电。

2.等电脑运行完成后，双机桌面上的电机电机对拖试验检测软件快捷方式。

3.等该软件运行后，点击运行箭头。

如下图：录”。

如下图：5.登录后点击“故障复位”，选择被测变频器的电压等级如“660V”（配电柜上的电雅等级选择开关应与“登录”界面上所选电压等级一致）。

如下图：6.点击“测试”，进入到“测试”界面后，在测试变频器部分点击“合闸”图标进行合闸，合闸后点击“分闸”图标进行分闸。

如下图：7.在“测试”界面下，在加载变频器部分点击“合闸”图标进行合闸，合闸后点击“分闸”图标进行分闸。

8.如果加载变频器已合闸，在“测试”界面下，在加载变频器部分点击“整流部分起动”，整流部分起动，起动后在“测试”界面左下方有运行返回标志，当该图标变绿时表示有运行返回信号。

9.如果整流部分起动，在“测试”界面下，在加载变频器部分点击“逆变部分起动”，逆变部分起动，起动后在“测试”界面左下方有运行返回标志，当该图标变绿时表示有运行返回信号。

10.在“测试”界面下，转矩输入栏里输入转矩值，点击“确认”图标，转矩值由ＰＬＣ发送给加载变频器。

11.加载完成后。

减载过程与加载过程相反。

四、送电操作步骤1．给被测变频器接上从配电柜引出的电源线，将被测变频器的输出测接到检测电机上（电机的接线方式要与变频器的输出一致）。

电机试验台安全操作规程范本一、试验台的准备工作1. 在进行试验之前，确保试验台各项设备齐全并处于正常工作状态。

2. 清理试验台及其周围的杂物和障碍物，确保试验环境整洁且安全。

3. 检查试验台上的所有电源线、电缆和电气设备，确保其完好无损，并进行必要的维护和修复。

二、个人安全注意事项1. 在试验过程中应穿戴合适的个人防护装备，包括安全帽、防护眼镜、防护手套和耐磨鞋等。

2. 切勿穿着松散的衣物、长发散放或佩戴首饰，以免被卷入试验设备造成伤害。

3. 在试验台周围应设立明显的警示标识，并确保试验台周围没有其他人员进入。

三、电气安全操作规程1. 在操作试验台前，必须检查试验设备的电气绝缘是否良好，确保不存在漏电或短路的情况。

2. 试验台上的电源线必须正确接地，并设有可靠的漏电保护装置。

3. 试验台上的电气设备、仪器和开关等必须符合电气安全标准，并经过专业人员的检测和维护。

4. 在进行高电压试验时，必须将试验设备的电源开关关闭，并使用绝缘棒在电源线上进行操作。

5. 切勿将湿手或有水分的物体接近试验台的电气设备，以免触电事故发生。

四、机械安全操作规程1. 在试验台操作前，必须检查试验设备的机械结构是否完好无损，确保不存在松动、断裂等安全隐患。

2. 在试验设备运行过程中，严禁将手指、胳膊或其他身体部位伸入试验台内部或接近旋转部件，以免发生夹伤或撞伤。

3. 在试验台上安装试验样品时，必须确保其稳固且安全可靠，防止样品掉落或引起不正常震动。

五、化学品安全操作规程1. 若试验需要使用化学试剂或溶剂，请事先阅读并遵守相应的安全操作手册和标签指示。

2. 在使用化学试剂或溶剂时，应戴好防护手套、防护眼镜等，避免接触皮肤和触及眼睛。

3. 在试验结束后，必须妥善处理化学废液和废弃物，严禁随意倾倒或混在一起处理。

六、应急处理规程1. 在发生意外事故、设备故障或安全隐患时，应立即停止试验操作，并及时向相关人员汇报。

2. 遇到火灾等紧急情况时，应迅速按下手动报警按钮，并按照灭火器材的操作规程进行灭火。

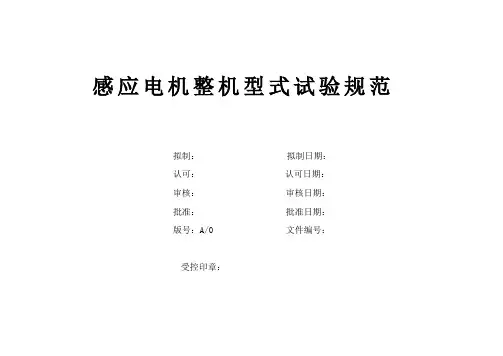

感应电机整机型式试验规范
拟制：拟制日期：
认可：认可日期：
审核：审核日期：
批准：批准日期：
版号：A/0 文件编号：
受控印章：
一、感应电机整机型式试验在下列情况之一时进行：
1、新产品试制完成时；
2、电机设计或工艺上的变更足以引起某些性能变化时，则应进行有关的型式检验项目；
3、连续生产的产品每年不少于1次；
二、抽样方案n=2 Ac=0
三、除非另有规定，实验应在同一台电机上进行，此电机应经受所有有关实验，。

四、整机型式检验的洗衣机及电机样品从总装生产线经出厂抽样合格或者成品库随机抽取。

五、试验时，如果周围空气温度有可能影响试验结果，则实验室温度保持在（20±5℃）。

六、当试验出现不合格项时，应立即出具书面不合格检测报告交相关部门进行分析、整改，在整改措施未验证有效，不合格原因未消除前不得生产和销售。

已生产成品应召集技术、品管等相关部门进行评估，根据评估结果制定处理方案，按确定方案进行处理。

共4页第1页
共4页第2页。

电机试验台架设计方案本文档旨在介绍电机试验台架设计方案的目的和重要性。

电机试验台架是一种用于测试电机性能的设备。

在电机制造和研发过程中，通过对电机进行测试，可以评估其性能、效率和可靠性，为电机优化和改进提供参考依据。

而电机试验台架就是为了满足这一需求而设计的。

电机试验台架设计方案的重要性在于其对电机制造和研发过程起到关键的支持作用。

通过合理的设计，可以确保电机在实验过程中能够稳定运行、准确测试，并保证测试结果的可靠性和精确度。

同时，设计方案还需要考虑电机试验台架的安全性，确保操作人员的安全。

本文档将详细介绍电机试验台架设计方案的要点和考虑因素，包括台架结构设计、传感器选择、数据采集和分析等方面，以指导电机试验台架的设计和建造。

该设计方案将采用简单而有效的策略，避免涉及复杂的法律问题，以保证可行性和实施性。

本文档详细说明了电机试验台架设计方案需要满足的技术和性能要求。

以下是具体要求：电机试验台架应具备稳定性和可靠性，确保安全操作。

设计应考虑电机试验的各种参数和特性，包括功率、转速、负载能力等。

试验台架需要具备适当的控制系统，能够精确控制电机的运行状态和各种操作模式。

试验台架的性能要满足国家和行业标准，确保测试结果的准确性和可比性。

设计应充分考虑试验台架的可维护性和可升级性，以方便后期维护和更新。

考虑到试验所需的环境条件，设计应具备良好的抗干扰能力和防护措施。

以上是电机试验台架设计方案所需要满足的技术和性能要求，设计团队应根据这些要求制定详细的设计方案。

本文档描述了电机试验台架的结构设计方案。

该方案包括支架、螺杆、夹具等部分的设计。

支架是电机试验台架的主要承重结构，设计目标是保证稳定和安全。

以下是支架设计的要点：选择适当的材料，如钢材，以提供足够的强度和刚度。

根据电机尺寸和重量计算支架的尺寸和形状。

考虑机械结构的平衡和稳定性，确保支架能够承受试验过程中的动态载荷。

螺杆是用于调整电机试验台架高度的关键部件。

电控发动机实验台安全操作规程范文一、前言本实验台是用于进行电控发动机相关实验的设备，为确保实验过程安全、高效进行，特制订本安全操作规程。

本规程将详细介绍实验台的安全操作要求和注意事项，帮助操作人员正确使用实验台，预防事故的发生，确保实验过程安全可靠。

二、安全操作规程1. 实验前准备1.1 操作人员须具备相关的电气知识和实验操作经验，并经过相应的培训和考核。

1.2 实验台应处于良好的工作状态，各部件应保持完好，无任何松动或破损现象。

1.3 检查实验台的电源接地情况，确保电源线连接可靠，并符合电器安全标准。

1.4 检查控制面板和仪表的工作状态，确保读数准确可靠。

1.5 实验台周围应保持整洁，无杂物和易燃物品，以免发生意外事故。

2. 个人防护2.1 操作人员应穿戴好防护设备，包括安全帽、防护眼镜、耐酸碱手套和防滑鞋等。

2.2 操作人员应保持身体清洁，并避免穿着过于宽松的衣物或长发等长于肩膀的物品，以免被卷入旋转部件中。

2.3 在操作过程中，严禁穿戴首饰，避免引发危险。

3. 实验操作3.1 操作人员须按照实验要求进行操作，严禁擅自更改实验参数。

3.2 在操作前，应先关闭所有电源开关和控制面板上的开关按钮。

3.3 操作前应熟悉实验台的启动和停止程序，确保操作正确无误。

3.4 操作人员应按照正确的操作流程，依次打开实验台的电源开关和控制面板上的开关按钮。

3.5 在操作过程中，实验台上的旋转部件严禁用手接触，避免引发意外伤害。

3.6 在实验结束或发现异常情况时，应立即关闭实验台的电源开关和控制面板上的开关按钮。

3.7 实验后，应及时清理实验台，并将所有部件归位，确保实验台整洁有序。

4. 紧急情况处理4.1 在实验过程中，如发生紧急情况，应立即按下紧急停止按钮，断开电源。

4.2 在紧急情况下，切勿慌乱行动，应尽量保持冷静，并按照规定的安全程序进行处理。

4.3 如紧急情况无法自行解决，应及时向负责人或相关技术人员报告，并寻求帮助和指导。
