电机试验要求

电机耐压试验标准电机耐压试验是对电机绝缘材料和绝缘结构进行绝缘性能评定的一种重要试验方法。

其目的是检验电机在额定电压下能否正常运行，以及在额定电压下绝缘结构是否能够正常工作，保证电机在运行过程中不会发生绝缘击穿事故，确保电机的安全可靠运行。

本文将详细介绍电机耐压试验的标准要求和测试方法。

一、耐压试验标准要求。

1. 电机耐压试验应按照国家标准《电动机性能和试验方法》GB/T 755-2008进行。

在进行耐压试验前，应对电机进行绝缘电阻测试，确保绝缘电阻符合要求。

2. 电机耐压试验的电压应为额定电压的1.5倍加1000V，并保持1分钟。

在该电压下，电机绝缘结构应能正常工作，不得出现绝缘击穿现象。

3. 耐压试验结束后，应对电机进行绝缘电阻测试，确保其绝缘电阻仍符合要求。

二、耐压试验方法。

1. 检查电机绝缘结构的外观，确保无损伤和异物。

2. 将电机接地，接通耐压测试仪器，设置测试电压。

3. 缓慢升压至测试电压，保持1分钟。

4. 测试结束后，缓慢降压至零，并断开电源。

5. 对电机进行绝缘电阻测试，记录测试结果。

三、注意事项。

1. 在进行耐压试验时，应严格按照标准要求进行，确保测试的准确性和可靠性。

2. 在进行耐压试验前，应对测试仪器进行校准，确保测试结果的准确性。

3. 在进行耐压试验时，应严格遵守安全操作规程，确保人身和设备的安全。

4. 耐压试验结束后，应对测试仪器和设备进行清洁和保养，确保设备的正常使用。

总结，电机耐压试验是电机生产过程中非常重要的一环，其结果直接关系到电机的安全可靠运行。

因此，在进行耐压试验时，应严格按照标准要求进行，并注意测试过程中的安全操作，确保测试结果的准确性和可靠性。

高压电机直流耐压试验要求及标准
高压电机直流耐压试验是指将直流电压施加在高压电机上，并测试其在一定时间内能否正常工作以及其绝缘性能是否能够承受电压。

以下是高压电机直流耐压试验的一些要求及相关标准：
1. 试验电压：根据高压电机的额定电压确定试验电压。

一般来说，试验电压应为额定电压的1.5倍。

2. 试验时间：试验时间应根据高压电机的额定功率和额定电压进行确定。

通常试验时间为1分钟。

3. 试验环境温度：试验应在20℃±5℃的环境温度下进行。

4. 耐压测试设备：用于提供试验电压的耐压试验设备应能够提供安全可靠的直流电压，并具备过流保护和接地保护等功能。

5. 试验方法：试验时，将直流电压施加在高压电机的主、副绕组之间，同时测量其绝缘电阻和绝缘电流。

绝缘电阻值应达到规定的要求，绝缘电流应小于规定的限值。

6. 相关标准：高压电机直流耐压试验的相关标准有国际电工委员会（IEC）的IEC 60034-1《旋转电机.第1部分:额定值和性能》以及国家标准GB 755《旋转电机技术条件》等。

需要注意的是，这些要求及标准仅供参考，具体的高压电机直流耐压试验要求还需根据实际情况和相关行业标准确定。

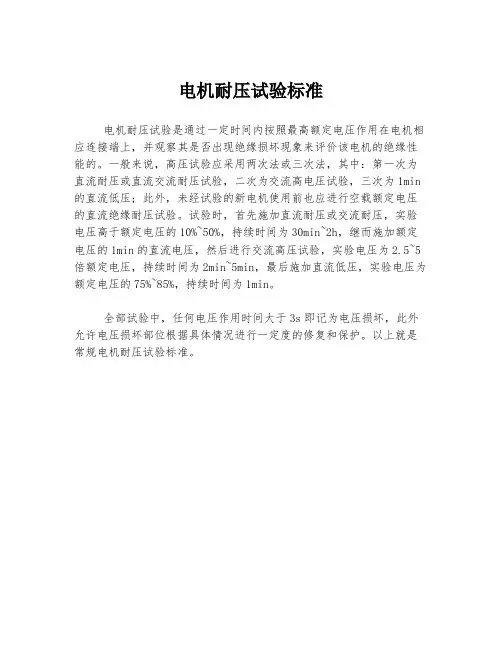

电机耐压试验标准
电机耐压试验是通过一定时间内按照最高额定电压作用在电机相应连接端上，并观察其是否出现绝缘损坏现象来评价该电机的绝缘性能的。

一般来说，高压试验应采用两次法或三次法，其中：第一次为直流耐压或直流交流耐压试验，二次为交流高电压试验，三次为1min 的直流低压；此外，未经试验的新电机使用前也应进行空载额定电压的直流绝缘耐压试验。

试验时，首先施加直流耐压或交流耐压，实验电压高于额定电压的10%~50%，持续时间为30min~2h，继而施加额定电压的1min的直流电压，然后进行交流高压试验，实验电压为2.5~5倍额定电压，持续时间为2min~5min，最后施加直流低压，实验电压为额定电压的75%~85%，持续时间为1min。

全部试验中，任何电压作用时间大于3s即记为电压损坏，此外允许电压损坏部位根据具体情况进行一定度的修复和保护。

以上就是常规电机耐压试验标准。

直流电机的试验项目、周期和要求序号项目周期要求说明1 绕组的绝缘电阻1）小修时2）大修时绝缘电阻值一般不低于0.5MΩ1）用1000V兆欧表2）对励磁机应测量电枢绕组对轴和金属绑线的绝缘电阻2 绕组的直流电阻大修时1）与制造厂试验数据或以前测得值比较，相差一般不大于2%；补偿绕组自行规定2）100kW以下的不重要的电机根据实际情况规定3 电枢绕组片间的直流电阻大修时相互间的差值不应超过正常最小值的10%1）由于均压线产生的有规律变化，应在各相应的片间进行比较判断2）对波绕组或蛙绕组应根据在整流子上实际节距测量电阻值4 绕组的交流耐压试验大修时磁场绕组对机壳和电枢对轴的试验电压为1000V100kW以下不重要的直流电机电枢绕组对轴的交流耐压可用2500V兆欧表试验代替5 磁场可变电阻器的直流电阻大修时与铭牌数据或最初测量值比较相差不应大于10%应在不同分接头位置测量，电阻值变化应有规律性6 磁场可变电阻器的绝缘电阻大修时绝缘电阻值一般不低于0.5MΩ1）磁场可变电阻器可随同励磁回路进行2）用2500V兆欧表7 调整碳刷的中心位置大修时核对位置是否正确，应满足良好换向要求必要时可做无火花换向试验8 检查绕组的极性及其连接的正确性接线变动时极性和连接均应正确9 测量电枢及磁极间的空气间隙大修时各点气隙与平均值的相对偏差应在下列范围：3mm以下气隙 ±10%3mm及以上气隙 ±5%10 直流发电机的特性试验1）更换绕组后2）必要时与制造厂试验数据比较，应在测量误差范围内1）空载特性：测录至最大励磁电压值2）负载特性：仅测录励磁机负载特性；测量时，以同步发电机的励磁绕组作为负载3）外特性：必要时进行4）励磁电压的增长速度：在励磁机空载额定电压下进行11 直流电动机的空转检查1）大修后2）更换绕组后1）转动正常2）调速范围合乎要求空转检查的时间一般不小于1h。

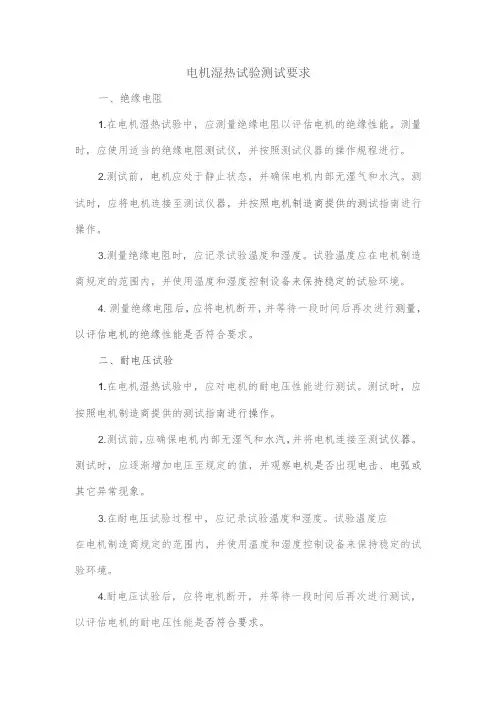

电机湿热试验测试要求一、绝缘电阻1.在电机湿热试验中，应测量绝缘电阻以评估电机的绝缘性能。

测量时，应使用适当的绝缘电阻测试仪，并按照测试仪器的操作规程进行。

2.测试前，电机应处于静止状态，并确保电机内部无湿气和水汽。

测试时，应将电机连接至测试仪器，并按照电机制造商提供的测试指南进行操作。

3.测量绝缘电阻时，应记录试验温度和湿度。

试验温度应在电机制造商规定的范围内，并使用温度和湿度控制设备来保持稳定的试验环境。

4.测量绝缘电阻后，应将电机断开，并等待一段时间后再次进行测量，以评估电机的绝缘性能是否符合要求。

二、耐电压试验1.在电机湿热试验中，应对电机的耐电压性能进行测试。

测试时，应按照电机制造商提供的测试指南进行操作。

2.测试前，应确保电机内部无湿气和水汽，并将电机连接至测试仪器。

测试时，应逐渐增加电压至规定的值，并观察电机是否出现电击、电弧或其它异常现象。

3.在耐电压试验过程中，应记录试验温度和湿度。

试验温度应在电机制造商规定的范围内，并使用温度和湿度控制设备来保持稳定的试验环境。

4.耐电压试验后，应将电机断开，并等待一段时间后再次进行测试，以评估电机的耐电压性能是否符合要求。

三、温升试验1.在电机湿热试验中，应对电机的温升性能进行测试。

测试时，应按照电机制造商提供的测试指南进行操作。

2.测试前，应将电机放置在试验环境中，并确保电机内部无湿气和水汽。

在电机运行过程中，应监测电机的温度并记录数据。

3.温升试验中，应控制试验温度和湿度。

试验温度应在电机制造商规定的范围内，并使用温度和湿度控制设备来保持稳定的试验环境。

4.温升试验后，应将电机断开，并等待一段时间后再次进行测试，以评估电机的温升性能是否符合要求。

四、振动试验1.在电机湿热试验中，应对电机的振动性能进行测试。

测试时，应按照电机制造商提供的测试指南进行操作。

2.测试前，应将电机放置在稳定的支撑面上，并确保电机内部无湿气和水汽。

在电机运行过程中，应使用振动测量仪器监测电机的振动情况并记录数据。

10kv电机耐压试验标准一、试验电压标准10kv电机耐压试验的试验电压标准为21.5 kv，该电压是电机额定电压的1.7倍，以确保电机的正常运行。

在试验过程中，应逐步升高电压，并持续观察电机的反应。

当电机出现异常时，应立即停止试验，并进行检查和维修。

二、试验频率和时间10kv电机的耐压试验频率通常为25 hz或50 hz，试验时间为60秒。

在试验过程中，应保持电压稳定，并注意观察电机的反应。

当电机出现异常时，应立即停止试验，并进行检查和维修。

三、试验程序1. 准备试验设备和工具，包括耐压测试仪、绝缘电阻测试仪、万用表、兆欧表等。

2. 对电机进行外观检查，确认电机外观无损伤、无异常情况。

3. 对电机的绝缘电阻进行测试，以确保电机绝缘良好。

4. 将耐压测试仪与电机连接，并进行升压试验。

5. 逐步升高电压，并持续观察电机的反应。

当电机出现异常时，应立即停止试验，并进行检查和维修。

6. 试验合格后，拆除耐压测试仪和绝缘电阻测试仪等设备，并对电机进行清洗和维护。

四、试验设备1. 耐压测试仪：用于模拟高电压环境，检测电机的绝缘性能。

2. 绝缘电阻测试仪：用于测量电机的绝缘电阻。

3. 万用表：用于测量电机的电压、电流等参数。

4. 兆欧表：用于测量电机的绝缘电阻。

5. 电源：提供足够的电力，以满足试验要求。

6. 其他工具：如连接线、固定装置等。

五、试验安全措施1. 试验前应制定详细的安全方案，并进行培训和演练。

2. 试验人员必须经过专业培训，并熟悉操作流程和安全规范。

3. 试验前应检查试验设备和工具是否完好无损，确保其正常运转。

4. 在试验过程中应穿戴适当的防护设备，如绝缘手套、防护眼镜等。

5. 在试验过程中应注意观察电机的反应，当电机出现异常时应及时处理并撤离现场。

6. 在试验过程中应保持现场整洁和秩序，避免意外情况的发生。

7. 在试验结束后应对电机进行检查和维护，确保其正常运行并不受损坏。

8. 在整个试验过程中应保持与相关人员的通讯联系畅通以便于及时处理异常情况。

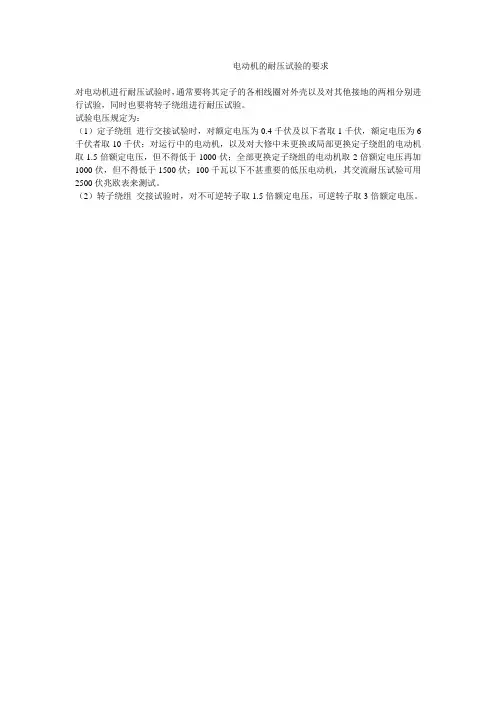

电动机的耐压试验的要求
对电动机进行耐压试验时，通常要将其定子的各相线圈对外壳以及对其他接地的两相分别进行试验，同时也要将转子绕组进行耐压试验。

试验电压规定为：
（1）定子绕组进行交接试验时，对额定电压为0.4千伏及以下者取1千伏，额定电压为6千伏者取10千伏；对运行中的电动机，以及对大修中未更换或局部更换定子绕组的电动机取1.5倍额定电压，但不得低于1000伏；全部更换定子绕组的电动机取2倍额定电压再加1000伏，但不得低于1500伏；100千瓦以下不甚重要的低压电动机，其交流耐压试验可用2500伏兆欧表来测试。

（2）转子绕组交接试验时，对不可逆转子取1.5倍额定电压，可逆转子取3倍额定电压。

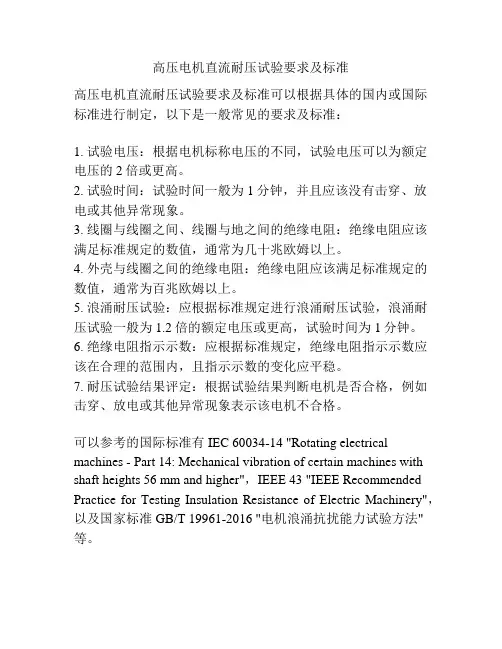

高压电机直流耐压试验要求及标准
高压电机直流耐压试验要求及标准可以根据具体的国内或国际标准进行制定，以下是一般常见的要求及标准：
1. 试验电压：根据电机标称电压的不同，试验电压可以为额定电压的2倍或更高。

2. 试验时间：试验时间一般为1分钟，并且应该没有击穿、放电或其他异常现象。

3. 线圈与线圈之间、线圈与地之间的绝缘电阻：绝缘电阻应该满足标准规定的数值，通常为几十兆欧姆以上。

4. 外壳与线圈之间的绝缘电阻：绝缘电阻应该满足标准规定的数值，通常为百兆欧姆以上。

5. 浪涌耐压试验：应根据标准规定进行浪涌耐压试验，浪涌耐压试验一般为1.2倍的额定电压或更高，试验时间为1分钟。

6. 绝缘电阻指示示数：应根据标准规定，绝缘电阻指示示数应该在合理的范围内，且指示示数的变化应平稳。

7. 耐压试验结果评定：根据试验结果判断电机是否合格，例如击穿、放电或其他异常现象表示该电机不合格。

可以参考的国际标准有IEC 60034-14 "Rotating electrical machines - Part 14: Mechanical vibration of certain machines with shaft heights 56 mm and higher"，IEEE 43 "IEEE Recommended Practice for Testing Insulation Resistance of Electric Machinery"，以及国家标准GB/T 19961-2016 "电机浪涌抗扰能力试验方法"等。

电机试验测量系统基本要求1. 基本要求1.1.可溯源性要求用于电机性能测试的电量、温度、扭矩、转速等测量装置，应有明确的准确级指标，并且准确级指标满足相关国家标准要求。

按照计量仪器管理要求，其准确级应可以方便的进行溯源。

推荐采用各类专业的计量器具，不推荐采用采集卡、PLC类没有明确准确级标称或未经计量校准的测量装置。

1.2.电量测量方法及带宽根据《GBT22670-2008变频器供电三相笼型感应电动机试验方法》等相关国家标准规定，电压测量应采用基波有效值，温升试验除外，电流测量应采用基波有效值，功率测量应采用基波有功功率。

对于两电平变频器供电电机试验，传感器带宽应高于最高开关频率的6倍以上。

对于三电平或多电平变频器供电电机试验，传感器带宽应高于最高基波频率的10倍以上。

为了较好的适应各种变频器，建议电压传感器带宽在50kHz以上，电流传感器带宽在30kHz以上。

1.3.注意实际测量准确度与标称测量准确度的区别现有变频电量测量传感器/变送器、功率分析仪等的标称准确级大多在工频下标称，选择测量设备时，应重点关注实际试验频率下的测量准确级。

1.4.注意相位误差指标相位误差是影响交流功率测量的重要技术指标，用于变频电量测量的传感器，应标称明确的相位误差（角差）指标，其角差能够满足功率测量准确级的要求。

具体可参考同准确级互感器的角差要求。

1.5.应该根据被测量的变化范围，对传感器、仪表的量程及档位进行合理配置。

传感器和仪表在额定点附近具有最高的测量准确度，对于被测量变化范围较宽的试验，测试设备应能在宽范围内满足测量准确度要求。

例如：某仪器在400Hz的精度指标为：0.05%rd+0.05%fs，不能简单的认为其准确级为1级。

若传感器与仪表量程匹配不合理，例如，仪表的量程为±15V，电压传感器的二次额定输出为±5V。

那么，额定电压时，测量精度指标：0.05%rd+15/3*0.05%rd=0.3%rd当被测电压降至额定电压的10%时，测量精度指标变为：0.05%rd+1/10%*15/3*0.05%rd=2.55%rd 因此，除了量程匹配之外，对于测量范围较宽的被测量，应采用过个不同量程的传感器进行换挡。

直流有刷电机试验标准直流有刷电机是一种常见的电机类型，广泛应用于各种机械设备中。

为了保证直流有刷电机的质量和性能，需要进行试验和检测。

下面介绍一些直流有刷电机试验标准。

1. 静态试验静态试验是直流有刷电机试验中最基本的试验之一。

其目的是测试电机的静态性能，包括电机的电阻、电感、绕组的相互耦合等参数。

静态试验的方法包括测量电机的空载电流、堵转电流、绕组电阻和电感等参数。

2. 动态试验动态试验是直流有刷电机试验中比较重要的试验之一。

其目的是测试电机的动态性能，包括电机的转速、转矩、效率等参数。

动态试验的方法包括测量电机的负载特性、转速特性、效率特性等参数。

3. 稳态试验稳态试验是直流有刷电机试验中比较重要的试验之一。

其目的是测试电机在稳态工作状态下的性能，包括电机的电压、电流、功率、效率等参数。

稳态试验的方法包括测量电机的负载特性、转速特性、效率特性等参数。

4. 热试验热试验是直流有刷电机试验中比较重要的试验之一。

其目的是测试电机在长时间工作状态下的性能，包括电机的温升、温度分布、热稳定性等参数。

热试验的方法包括测量电机的温升、温度分布、热稳定性等参数。

5. 噪声试验噪声试验是直流有刷电机试验中比较重要的试验之一。

其目的是测试电机在工作状态下的噪声水平，包括电机的声压级、频率分布等参数。

噪声试验的方法包括测量电机的声压级、频率分布等参数。

总之，直流有刷电机试验是保证电机质量和性能的重要手段。

通过各种试验方法，可以全面地测试电机的静态性能、动态性能、稳态性能、热稳定性和噪声水平等参数，为电机的设计、制造和使用提供有力的支持。
