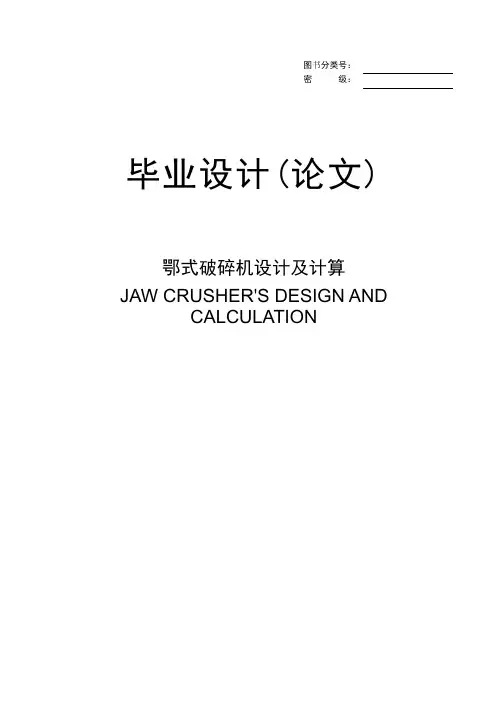

图书分类号：密级：毕业设计(论文)鄂式破碎机设计及计算JAW CRUSHER'S DESIGN ANDCALCULATION学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。
除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。
本人完全意识到本声明的法律结果由本人承担。
论文作者签名：日期：年月日学位论文版权协议书本人完全了解关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归所拥有。
有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。
可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
论文作者签名：导师签名：日期：年月日日期：年月日摘要颚式破碎机的使用在当今社会是非常常见的，很多的工业都需要使用它。
破碎机在一百多年前就已经出现，因此其使用性能得到了很大的改善与发展。
不仅制作容易且结构简单，而且工作效率更是提高了很多，维修起来也很容易，因此在各种有需要的行业都被广泛应用。
随着工业的快速发展，很多工业对颚式破碎机的各方面要求都有所提高，因此颚式破碎机需要不断的去改进与完善，其中应用最多的就是复摆式破碎机，它已经有了一百多年的历史，因此复摆式破碎机的各方面性能都已经趋于完善，在各行业都被广泛使用，所以此次设计也主要是研究复摆式破碎机。
在设计颚式破碎机前，已经浏览了大量的机械方面的书籍以及机械期刊，然后通过建立数学模型，优化主要的技术参数，使其结构得到改善。
关键词：鄂式破碎机复摆改善AbstractThe use of jaw crusher is very common in today’s society and many industries need to use it.The crusher has appeared in more than 100 years ago,so its performance improved withgreat development .Not only easy to manufacture and has the advantages of simple struchure and the work efficiency is improved a lot.So it is very easy to maintenance and there is a need invarious industries have been widely used.With the rapid development of industry,many crusher jaw requirements have been improved.One of the most widely used is pendulum crusher.It has been 100 years of history,so the performance of coompound pendulum crusher machine has been perfected.It have been widely used in various industries,so this design is mainly the research of compound pendulumcrusher.In the design of jaw crusher have gone through a large number of mechanical and mechanical aspects of the books and periodicals.Through the establishment of mathematical model,optimization of the main technical parameters,the struchure has been improved.Key words:Jaw crusher Compound pendulum Improvement目录摘要 (I)Abstract (II)1绪论 (1)1.1破碎机与现代工业的密切联系 (1)1.2对颚式破碎机的认识 (1)1.3不同结构的颚式破碎机 (2)1.4颚式破碎机破碎的方式与原理 (2)1.5破碎物料的相关参数 (2)2 颚式破碎机组成及原理 (3)2.1基本结构 (3)2.2工作原理 (4)2.3机架机构............................................. 错误!未定义书签。

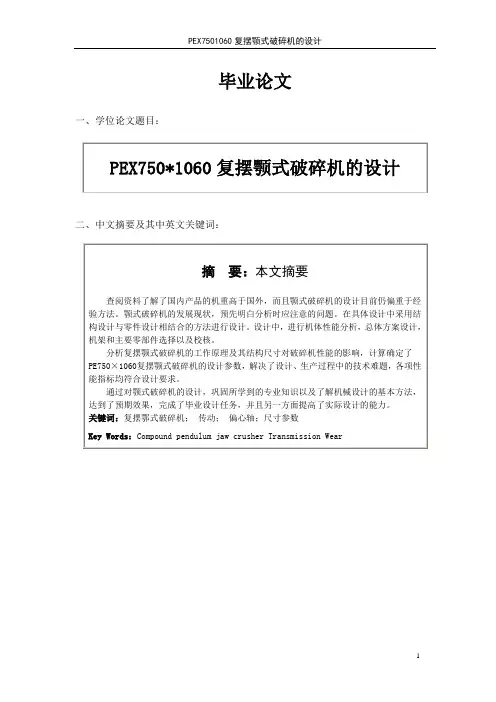

毕业论文一、学位论文题目：二、中文摘要及其中英文关键词：三、目录：四、正文却复杂了。
当破碎机工作时，飞轮8带动偏心轴6转动，由于偏心轴的偏心作用，悬挂在它上边的可动颚板2在推力板9的制约下，相对于固定颚板往复地做一种复合摆动运动。
实际上复摆式可动颚板的运动相当于简摆式破碎机中垂直连杆的运动。
当可动颚板2靠近固定颚板3时，物料被破碎。
在破碎过程中，当可动颚板被推向前方时，拉杆12末端的弹簧13即受压缩，由于弹簧企图恢复原状，因此可以帮助可动颚板后退至原来位置。
水平拉杆的作用还在于阻止当可动颚板作返回运动时推力板9不致脱落。
1－机架；2－可动颚板；3－固定颚板； 4，5－破碎齿板；6－偏心传动轴；7－轴孔；8－飞轮；9－推力板；10－调节楔；11－楔块；12－水平拉杆；13－弹簧图4 复杂摆动颚式破碎机图5复摆鄂式破碎机运动轨迹示意图复摆式颚式破碎机因只有一根偏心轴，可动颚板重量及破碎力集中在一根轴上，主轴受力变化，故长期以来复摆式多制成中小型设备。
这样，主轴轴承也可采用传动效率高的滚动轴承。
随着高强度材料及大型滚动轴承的出现，复摆颚式破碎机也开始大型化，图3－1 物料在颚板间的受力情况如图3－1（a ）所示，以矿块的中心作为xoy 坐标系的原点，作用于矿块的力1P 和2P 通过坐标原点。
则它们的分力沿x 轴和y 轴方向的平衡方程式为:0=∑x F0sin cos 221=--ααfP P P (3.1) 0=∑yF 0sin cos 221=+--ααP fP fP (3.2) 将式(3.1)两端乘以f ，再与式(3.2)相加，并消去压碎力2P ，则得:0)1(sin cos 22=-+-f f αα或212tan f f -=α 因为摩擦系数f 和摩擦角ϕ的关系是: ϕtan =f ，故:ϕϕα2tan 1tan 2tan -= ϕα2tan tan = ϕα2=式中 ϕ—物料与颚板之间的摩擦角，”）（“︒。

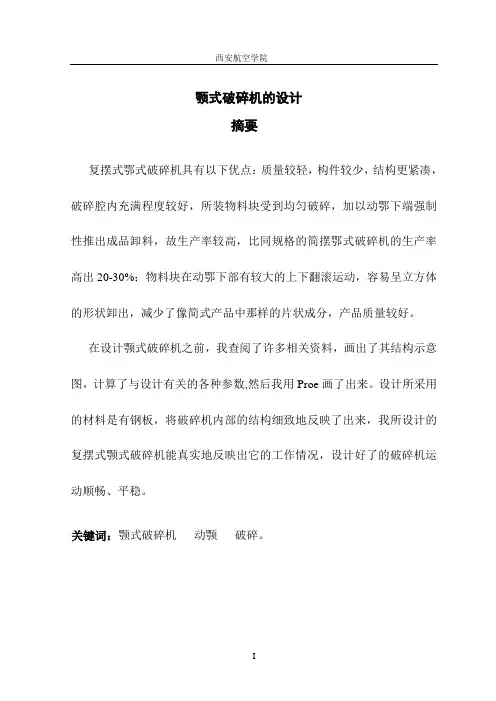

西安航空学院颚式破碎机的设计摘要复摆式鄂式破碎机具有以下优点：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动鄂下端强制性推出成品卸料，故生产率较高，比同规格的简摆鄂式破碎机的生产率高出20-30%；物料块在动鄂下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简式产品中那样的片状成分，产品质量较好。
在设计颚式破碎机之前，我查阅了许多相关资料，画出了其结构示意图，计算了与设计有关的各种参数,然后我用Proe画了出来。
设计所采用的材料是有钢板，将破碎机内部的结构细致地反映了出来，我所设计的复摆式颚式破碎机能真实地反映出它的工作情况，设计好了的破碎机运动顺畅、平稳。
关键词：颚式破碎机动颚破碎。
AbstractAfter tilting mandibles crusher has the following advantages: quality is lighter, less component, more compact structure, crushing cavity filled the degree is good, on the material piece broken by uniform, to move a mandatory out below the finished product unloaded, so productivity is higher, than with specifications of Jane put mandibles crusher productivity than 20-30%; The material in the dynamic of hubei have larger fluctuation tumbling motion, easy to the shape of a cube discharged, reduce the like Jane type products that slices of composition, the product quality is better.In the design before jaw crusher, I referred to the many relevant information, draw the structure schematic diagram, the calculation and design related parameters，then I used the software Proe to simulate it. The design of the material is steel plate, internal structure will crusher in meticulous detail reflects out, My design of the complex tilting jaw broken function of reflect the it works, design of smooth, stable movement crusher.Keywords: jaw crusher move the jaw broken.目录第一章绪论 (5)1.1课题研究背景及意义 (5)1.1.1 课题研究背景. (5)1.1.2研究意义 (5)1.2颚式破碎机的发展史及展望 (6)1.3颚式破碎机的概念与分类 (8)1.3.1颚式破碎机的概念 (8)1.3.2颚式破碎机的分类 (9)1.4本课题研究意义、主要内容 (9)1.4.1课题研究意义 (9)1.4.2主要内容 (10)1.5本章小结 (10)第二章总体结构设计 (11)2.1设计要求 (11)2.2总体设计 (11)2.3颚式破碎机工作原理及结构 (12)2.4设计的主要步骤 (15)第三章机械部分的参数及校核 (16)3.1颚式破碎机的结构及运转 (16)3.2结构参数的选择与计算 (16)3.2.1 确定破碎机的型号 (16)3.2.2 钳角 (16)3.2.3 动颚摆动行程和偏心距 (18)3.2.4 偏心轴的转数 (19)3.2.5电动机功率的计算与选择 (20)3.2.6 生产能力 (21)3.3本章小结 (22)第四章 Proe 软件介绍 (23)4.1 Proe 软件使用介绍 (24)4.1.1常见的一些术语的含义如下： (24)4.2Solidworks与Proe比较有以下特点： (27)4.3本章小结 (28)第五章零部件的建模及设计 (29)5.1机架设计 (29)5.2固定颚板设计 (29)5.3动颚板设计 (30)5.4偏心轴设计 (31)5.5调节螺栓设计 (32)5.6本章小结 (33)总结 (34)参考文献 (35)致谢 (36)第一章绪论1.1课题研究背景及意义1.1.1 课题研究背景.颚式破碎机于1958年由美国人埃里．布雷克(El．Blake)取得专利。

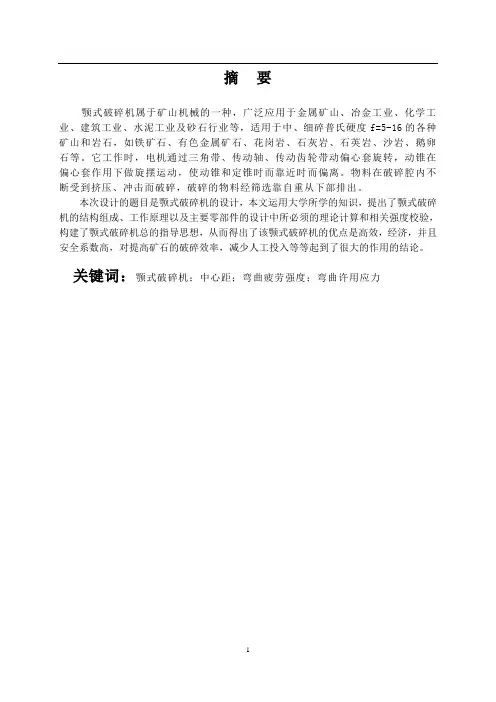

摘要颚式破碎机属于矿山机械的一种，广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等，适用于中、细碎普氏硬度f=5-16的各种矿山和岩石，如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。
它工作时，电机通过三角带、传动轴、传动齿轮带动偏心套旋转，动锥在偏心套作用下做旋摆运动，使动锥和定锥时而靠近时而偏离。
物料在破碎腔内不断受到挤压、冲击而破碎，破碎的物料经筛选靠自重从下部排出。
本次设计的题目是颚式破碎机的设计，本文运用大学所学的知识，提出了颚式破碎机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，构建了颚式破碎机总的指导思想，从而得出了该颚式破碎机的优点是高效，经济，并且安全系数高，对提高矿石的破碎效率，减少人工投入等等起到了很大的作用的结论。
关键词：颚式破碎机；中心距；弯曲疲劳强度；弯曲许用应力AbstractJaw crusher which belongs to a kind of mining machinery, widely application in metal mines, metallurgical industry, chemical industry, building industry, cement and sand and gravel industry, suitable for various kinds of mines and rocks of medium and fine Platts hardness f=5-16, such as iron ore, non-ferrous metal ores, granite, limestone, quartzite, sandstone, pebbles and other. When the motor works, the electric motor drives the eccentric sleeve to rotate through the triangle belt, the driving shaft and the driving gear, and the moving cone moves in the eccentric sleeve to make the moving cone and the fixed cone sometimes close to the time. The materials in the crushing cavity subjected to continuous extrusion, impact crushing, crushing the material after screening by gravity from the lower discharge.This design topic is the jaw crusher design. In this paper, the use of university knowledge, the jaw type crushing machine structure composition, working principle and main parts design must have the theoretic calculation and strength check, constructs the jaw crusher total refers to the guiding ideology, and concluded that the jaw crusher machine has the advantages of high efficiency, economy, and high safety factor, to improve the efficiency of the ore crushing, reduce manual input and so on plays a great role in the conclusion.Key words:jaw crusher; center distance; bending fatigue strength; permissible bending stress目录1 绪论 (1)1.1颚式破碎机简介 (1)1.2破碎机的发展 (2)1.3总体方案设计 (3)2 颚式破碎机机构参数设计 (5)2.1啮角α (6)2.2动颚摆动行程s和偏心距r (7)2.3传动角 (7)2.4肘板摆动角 (8)2.5连杆长度 (9)2.6肘板设计 (10)2.6.1肘板支撑方式选择 (12)2.6.2肘板长度计算 (13)2.7主轴转速 (15)2.8生产能力 (16)3 主要零部件计算与选择 (17)3.1电动机功率计算和选择 (18)3.2带传动设计 (18)3.2.1带型选取 (19)3.2.2传动比 (19)3.2.3大小带轮基准直径 (20)3.2.4带速 (21)3.2.5轴间距 (21)3.2.6所需基准长度 (22)3.2.7实际轴间距 (22)3.2.8小带轮包角 (22)3.2.9单根V带传递的额定功率 (23)3.2.10额定功率增量 (23)3.2.11V带根数 (24)3.3 偏心轴机构设计及尺寸设计 (25)3.3.1偏心轴尺寸确定 (25)3.3.2作用在动颚上各点力的计算 (26)3.4 轴承的选取和校核 (27)4 主要零部件的强度校核 (28)4.1轴承的选取和校核 (29)总结 (31)致谢 (32)参考文献 (33)1 绪论1.1颚式破碎机简介颚式破碎机又名老虎口,俗称颚破。
毕业设计任务书学生姓名院系机电工程学院专业、班级机械设计制造及其自动化08-宇通班指导教师姓名职称副教授从事专业机械工程是否外聘□是□否题目名称复摆颚式破碎机设计一、设计目的、意义1.设计的目的：岩石的破碎是矿山工业生产中不可缺少的工艺过程，同时也是建设、化工矿物以及水泥等物料生产加工的首道工序。
为了加大资源的利用，这些年来，破碎机正在向自动化、高能效、大型化方向发展。
新原理和新方式的破碎机（如电、热破碎）尚在研究试验中，暂时还不能用于生产。
传统的颚式破碎机由于具有结构简单、工作可靠、制造容易、维修方便价格低廉、适用性强等优点，所以在工业上得到广泛应用。
2.设计的意义：本设计以PE-400*600复摆颚式破碎机为设计对象，通过对破碎机机架，转动体（动鄂，偏心轴，轴承，皮带等几部分组成）、保险装置、调整装置等几部分机构的设计，从而完成对复摆颚式破碎机的总体设计。
二、设计内容、技术要求（研究方法）1、设计内容破碎机进料口尺寸为400*600mm，排料口尺寸为40~160mm，破碎比在6~8之间，生产率再3~35吨/小时。
偏心轴转数为275r/min，机体重量为28吨左右。
外形尺寸在1710*1733*1530mm左右。
2、设计要求PE400*600复摆颚式破碎机采用电动机为动力源，皮带传输动力，使偏心轴转动，带动动鄂板做周期性的摆动，从而使破碎腔中的矿石破碎。
三、设计完成后应提交的成果一、计算说明部分说明书字数在1.5万字以上（设计说明书一式一份）二、图纸部分1、总装配图、几座各一张A0；动鄂板A1；飞轮、偏心轴、动鄂板运动轨迹图各一张A2；定鄂板、拉杆、调整座、肘板各一张A3。
四、设计进度安排1、2月27日~3月27日调研及收集相关资料；2、3月28日~4月12日方案设计、审查和确定，撰写开题报告；3、4月13日~5月20日绘制图纸和撰写设计说明书；4、5月21日~5月27日统一打印5、5月28日~6月9 日提交图纸，说明书，图审及修改；6、6月10日~6月15日毕业答辩。
PE250×400颚式破碎机的设计摘要目前国内使用的破碎机类型很多，主要有鄂式破碎机、锤式破碎机、圆锥破碎机、反击式破碎机和辊式破碎机。
复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；本设计需求参数为进料口尺寸：250×400mm；最大进料粒度：210mm；处理能力：3-13m/h；偏心轴转速：300r/min；排料口调整范围：20-60mm；电动机功率：11-15KW。
设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PE250×400的机构参数，设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件；另外，对颚式破碎机的工作原理及特点和主要部件的作用作了介绍。
关键词：复摆颚式破碎机，带传动，飞轮DESIGN OF PE250×400 JAW-FASHIONED CRUSHERABSTRACTCurrently ，the type of the crusher is multitudinous in domestic, mainly including jaw crusher, hammer crusher, cone crusher,impact,breaker,and roll,crusher,Compared with fine impact crusher，SBM（swinging jaw break machine）´s advantage is: quality is lighter, less compact structure component, broken filled with degree is good, with materials by uniform broken, to block bottom mandatory move jaw is unloading, launch finished higher, than with specifications productivity of fine impact crusher 20-30% higher than the productivity; This design is done for：the feeding port size is 250×400mm; Maximum feeding granularity is 210mm; Production efficiency is 3-13m3/h; Eccentric shaft speed is 300r/min; Discharging mouth adjustment range 20mm to 60mm; Motor power is 11-15KW. This design analysis of the current development of the crusher,the meanings of researching the crusher,how the dimensions of jaw crusher effect on the performance of the broken, calculate and determine the PE250 x 400 structure parameters, the design content mainly includes swing jaw, eccentric shaft, pulley, seeing jaw gear plate, and settled jaw gear plate and frame and some other important components; In addition, jaw crusher principle and characteristics and main component function is introduced。

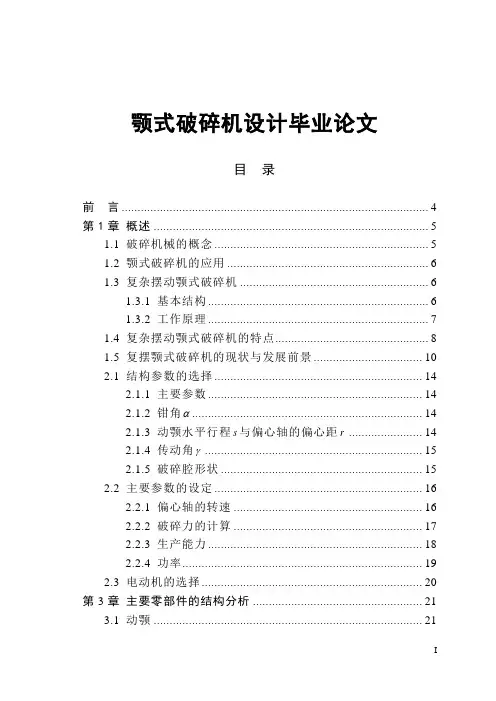

颚式破碎机设计毕业论文目录前言 (4)第1章概述 (5)1.1 破碎机械的概念 (5)1.2 颚式破碎机的应用 (6)1.3 复杂摆动颚式破碎机 (6)1.3.1 基本结构 (6)1.3.2 工作原理 (7)1.4 复杂摆动颚式破碎机的特点 (8)1.5 复摆颚式破碎机的现状与发展前景 (10)2.1 结构参数的选择 (14)2.1.1 主要参数 (14)2.1.2 钳角α (14)2.1.3 动颚水平行程s与偏心轴的偏心距r (14)2.1.4 传动角γ (15)2.1.5 破碎腔形状 (15)2.2 主要参数的设定 (16)2.2.1 偏心轴的转速 (16)2.2.2 破碎力的计算 (17)2.2.3 生产能力 (18)2.2.4 功率 (19)2.3 电动机的选择 (20)第3章主要零部件的结构分析 (21)3.1 动颚 (21)3.2 齿板 (21)3.3 肘板 (22)3.4 调整装置 (23)第4章传动V带的设计 (24)4.1 工作条件 (24)4.1.1 计算功率 (24)4.1.2 选V带型号 (24)4.2 求小、大带轮的基准直径 (24)4.3 确定中心距a和V带长度L (25)d4.4 校核小带轮包角 (25)4.5 确定V带的根数 (25)4.6 计算单根带的拉力F (27)4.7 计算对轴的压力 (27)4.8 带轮的结构设计 (27)第5章颚式破碎机的结构设计 (28)5.1 偏心轴的设计 (28)5.1.1 轴颈的确定 (28)5.1.2 偏心轴强度计算 (28)5.2 飞轮的设计 (30)5.3 推力板的设计与计算 (32)第6章颚式破碎机的安装 (34)6.1 颚式破碎机的安装 (34)6.1.1 安装技术要求 (34)6.1.2 安装基本方法 (34)6.2 颚式破碎机的试运转 (34)6.2.1 空载试运转 (35)6.2.2 负荷试运转 (35)结论 (36)谢辞 (37)参考文献 (38)前言在基本建设工程中，需要大量各种不同粒径的砂、石作为生产之用。
颚式破碎机设计毕业论文目录前言 (4)第1章概述 (5)1.1 破碎机械的概念 (5)1.2 颚式破碎机的应用 (6)1.3 复杂摆动颚式破碎机 (6)1.3.1 基本结构 (6)1.3.2 工作原理 (7)1.4 复杂摆动颚式破碎机的特点 (8)1.5 复摆颚式破碎机的现状与发展前景 (10)2.1 结构参数的选择 (14)2.1.1 主要参数 (14)2.1.2 钳角α (14)2.1.3 动颚水平行程s与偏心轴的偏心距r (14)2.1.4 传动角γ (15)2.1.5 破碎腔形状 (15)2.2 主要参数的设定 (16)2.2.1 偏心轴的转速 (16)2.2.2 破碎力的计算 (17)2.2.3 生产能力 (18)2.2.4 功率 (19)2.3 电动机的选择 (20)第3章主要零部件的结构分析 (21)3.1 动颚 (21)3.2 齿板 (21)3.3 肘板 (22)3.4 调整装置 (23)第4章传动V带的设计 (24)4.1 工作条件 (24)4.1.1 计算功率 (24)4.1.2 选V带型号 (24)4.2 求小、大带轮的基准直径 (24)4.3 确定中心距a和V带长度L (25)d4.4 校核小带轮包角 (25)4.5 确定V带的根数 (25)4.6 计算单根带的拉力F (27)4.7 计算对轴的压力 (27)4.8 带轮的结构设计 (27)第5章颚式破碎机的结构设计 (28)5.1 偏心轴的设计 (28)5.1.1 轴颈的确定 (28)5.1.2 偏心轴强度计算 (28)5.2 飞轮的设计 (30)5.3 推力板的设计与计算 (32)第6章颚式破碎机的安装 (34)6.1 颚式破碎机的安装 (34)6.1.1 安装技术要求 (34)6.1.2 安装基本方法 (34)6.2 颚式破碎机的试运转 (34)6.2.1 空载试运转 (35)6.2.2 负荷试运转 (35)结论 (36)谢辞 (37)参考文献 (38)前言在基本建设工程中，需要大量各种不同粒径的砂、石作为生产之用。
复摆颚式破碎机设计摘 要国内使用的颚式破碎机种类多，但最常见的是传统的颚式破碎机。
摆锤式破碎机已有140多年的历史，经过人们的长期实践和不断改进和完善，其结构和机械参数合理，结构简单，制造容易，操作可靠，维修方便，因此在冶金，矿山，建筑材料，化工，煤等行业广泛应用。
随着现代工业的发展，单块颚式破碎机进一步增长对碎石的需求是非常重要的设备。
本毕业设计主要是为满足生产需求：进料口尺寸：()mm 1200900⨯；出料口尺寸：()mm 200~100；进料块最大尺寸：()mm 750；产量：时吨/300~150。
而研究的。
主要研究复摆颚式破碎机的运动分析、V 带的选择，鄂板、齿板磨损的分析，各种工作参数的选择，工作机构的优化。
重点研究传动的设计和系统的优化。
关键词：复摆鄂式破碎机；传动；磨损；AbstractDomestic use jaw type crusher type many, but the most common is the traditional jaw crusher. The pendulum jaw crusher has been 140 years of history, after the people long-term practice and continuous improvement and improvement of its structure and mechanism parameters is reasonable, simple structure, easy manufacture, reliable operation, convenient maintenance, so in metallurgy, mining, building materials, chemical industry, coal and other industries widely used. Along with the development of modern industry, the demand for crushed stone for the further growth of single toggle jaw crusher is very important equipment. This graduation project mainly is for meets the production need:Feed head size: ()mm~100; Feeding block greatest200mm1200900⨯; Discharge hole size: ()size: ()mm750; Output: h~150.Mainly studies the duplicate pendulum300t/Jaw-fashioned Crushe the movement analysis, V belt choice, the analysis which the Jaw-fashioned Crushe, the toothed rack wears, each kind of operational parameter choice, operating mechanism optimization. Key research transmission design and system optimization.Key word: Jaw-fashioned；Crushe；Transmission；Abrasion；前言在基本建设项目中，需要大量不同粒径的砂石。

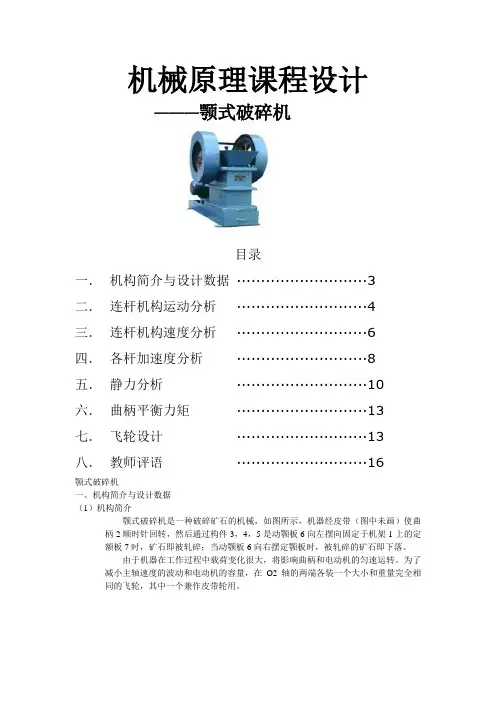

机械原理课程设计———颚式破碎机目录一．机构简介与设计数据 (3)二．连杆机构运动分析 (4)三．连杆机构速度分析 (6)四．各杆加速度分析 (8)五．静力分析 (10)六．曲柄平衡力矩 (13)七．飞轮设计 (13)八．教师评语 (16)颚式破碎机一、机构简介与设计数据（1）机构简介颚式破碎机是一种破碎矿石的机械，如图所示，机器经皮带（图中未画）使曲柄2顺时针回转，然后通过构件3，4，5是动颚板6向左摆向固定于机架1上的定额板7时，矿石即被轧碎；当动颚板6向右摆定颚板时，被轧碎的矿石即下落。
由于机器在工作过程中载荷变化很大，将影响曲柄和电动机的匀速运转。
为了减小主轴速度的波动和电动机的容量，在O2轴的两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。
二、连杆机构的远动分析：（1）曲柄在1位置时，构件2和3成一直线（构件4在最低位置）时，L=AB+AO2=1.25+0.1=1.35=1350mm以O2为圆心，以0.1m为半径画圆，以O4为圆心，以1m为半径画圆，通过圆心O2在两弧上量取1350mm，从而确定出1位置连杆和曲柄的位置。
再以O6 为圆心，以1960mm为半径画圆，在圆O6和O4的圆弧上量取1150mm从而确定出B4C1杆的位置。
（2）曲柄在2位置时，在1位置基础上顺时针转动2400。
以O2为圆心，以0.1m为半径画圆，则找到A点。
再分别以A和O4为圆心，以1.25m和1m为半径画圆，两圆的下方的交点则为B点。
再分别以B和O6为圆心，以1.15m和1.96m为半径画圆，两圆的下方的交点则为C点，再连接AB、O4B、BC和O6C。
此机构各杆件位置确定。
（3）曲柄在3位置时，在1位置基础上顺时针转动180°过A4点到圆O4的弧上量取1250mm，确定出B4点，从B3点到圆弧O6上量取1150mm长，确定出C4，此机构各位置确定。
三．连杆机构速度分析（1）位置2ω2=n/30=3.14X170/30=17.8rad/sVB4 = VA4 + VB4A4X A O2·ω2 X⊥O4B ⊥AO2 ⊥ABVA4= A O2·ω2=0.1X17.8=1.78m/s根据速度多边形,按比例尺μ=0.05(m/S)/mm,在图2中量取VB4和VB4A4的长度数值:则VB4=3.88Xμ=0.0388m/sVB4A4=178.97Xμ=1.79m/sVC4 = VB4 + VC4B4X √X⊥O6C √⊥BC根据速度多边形, 按比例尺μ=0.01(m/S)/mm,在图3中量取VC4 和VC4B4的长度数值:VC4=1.44×μ=0.0144m/sVC4B4=3.63×μ=0.0363m/s四．加速度分析：ω2=17.8rad/sa B4=a n B404 + a t B404= a A4+ a n B4A4 + a t A4B4√X √√XB4O4⊥B4O4 //A4O2 //B4A4 ⊥A4B4′//a A4=A4O2×ω22=31.7m/s2a n B4A4= VB4A4 VB4A4/B2A2=0.3m/s2a n B404 = VB4 VB4 /BO4=2.56m/s2根据加速度多边形图4按比例尺μ=0.05(m/s2)/mm量取a t B204 a t A2B2和a B3值的大小：a t B404=be×μ=0.032 m/s2a t A4B4=ba′×μ=0.0055m/s2a B4′=pb×μ=0.032 m/s2a C4′= a n06C4′+ a t06C4′= a B4′+ a t C4B4′+a n C4B4√X √X √//O6C ⊥O6C √⊥CB //CB根据加速度多边形按图3按比例尺μ=0.05(m/s2)/mm量取a C4′、a t06C4和a t C4B4数值：a C4′=pe×μ=0.004m/s2a t06C4=pc×μ=0.0346m/s2a t C4B4=bc×μ=0.031m/s2五．静力分析：三位置（1）杆件5、6为一动构件组（满足二杆三低副）参看大图静力分析：(1)对杆6F I6=m6a s6=9000×0.5×4.8/9.8=2204NM I6=J S6α6=J S6a t o6c/L6=50×4.8/1.96=122N.mH p6=M I6/F I6=122/2204=0.06m在曲柄中量出2角度为2400则Q/85000=60/240 得Q=21250N ∑M C =0-R t 76×L 6+ F I6×0.92-G 6×0.094-Q ·DC=0R t 76=(-2204×0.92+9000×0.094+21250×1.36) /1.96 =14142N (2) 对杆5F I5=m 5a s5=2000×20.5×0.5/9.8=2019N M I5=J S5α5=9×18.95/1.15=148N ·m H p5=M I5/F I5=148/2019=0.07m ∑M C =0R t 345×L 5－G 5×0.6+F I5×0.497=0 R t 345=(2000×0.6－2019×0.497)/1.15 =170.92N （3）对杆4F I4=m 4a s4=2000×1/2×19.2/9.8=1959N M I4=J S4α4=9×19.05/1=171N ·m H p4=M I4/F I4=171/1959=0.09m ∑M B =0R t 74×L 4－G 5×0.49+F I4×0.406=0 R t 74=(2000×0.49－1959×0.406)/1=184.6N （4）对杆3F I3=m 3a s3=5000×43.6×0.05/9.8=1112N M I3=J S3α3=25.5×29.1/1.25=593N ·mH p3=M I3/F I3=593/1112=0.5m∑M B =0 －R t 23×L 3－G 3×0.064-F I3×0.77=0 R t 23=(-1112×0.77－5000×0.064)/1.25=－940.99N 三位置各构件支反力由静力分析封闭多边形量取，μ1=100N/mm ，μ2=0.02m/mm 求各图支反力值(参看大图） R 76=R 76×μ1=17416.43N R 56=R 56×μ1=34069.19N R B345=R B345×μ1=32871.58N R 23=R 23×μ1=5058.29N 六、曲柄平衡力矩L=0.1m M 平=5058.29×0.069=349.02N ·m 七、飞轮设计已知机器运转的速度，不均匀系数 ，由静力分析得的平衡力矩M y ，具有定传动比的构件的转动惯量，电动机曲柄的转速0n ，驱动力矩为常数，曲柄各位置处的平衡力矩。
颚式破碎机毕业设计(含图纸)篇一：毕业论文颚式破碎机的结构和电气部分设计颚式破碎机的结构和电气部分设计摘要颚式破碎机经过100多年的实践和不断改进，其结构已日益完善。
它具有构造简单、工作可靠、制造容易、维修方便等特点。
所以，至今任然是粗碎和中碎作业中最重要和使用最广泛的一种破碎机械。
它不但在建材工业，也在冶金、煤炭、化工等工矿企业中被广泛地采用着。
颚式破碎机主要用来破碎应力不超过200Mpa的脆性物料。
如铁矿石、金矿石、钼矿石、铜矿石、石灰石和白云石等。
在建材工业中它主要用来破碎石灰石、水泥熟料、石膏、砂岩等。
近年来，随着露天开采比重的增加和大型挖掘机、大型自卸汽车的采用，露天矿运往破碎车间的矿石粒度达1.5～2m。
同时被采矿石的品位日益降低，要保持原有生产量就必须大大增加开采量和破碎量。
因而就使破碎机朝着大型、高生产率的方向发展。
目前，国外生产的简摆颚式破碎机的最大规格是2100mm×3000mm，复摆颚式破碎机的最大规格是1500mm×20XXmm。
关键词：粉碎，颚式破碎机，破碎。
AbstractThe structure of jaw type crusher has been beingperfected though unceasing improvement and the practice of process with more than 100 years. It is characteristic with simple structure, working reliablly, producing easily，maintenance conveniently and so on. Therefore, so far it still is a kind of the most important and extensivily used crusher weapons ，which work in crushing for rough powder and medium-sized powder .It is extensively used not only in building material industry , also in the metallurgical industry ，in coal industry ，in chemical industry and other industrial and mining enterprises. Jaw type crusher is mainly used in crushing the brittleness material which stress does not exceed 200 Mpa. As Iron ore, golden ore, molybdenum ore, copper ore, limestone，and so on. In building material industry, it is mainly used in crushing limestone and cement , plaster ,sandstone etc..In recent years, along with the increase of the proportion of opencast working , adopting of large scale exavator and large scale dump truck, the ore transported from open-cast to broken workshop which size reach 1.5 ～ 2 m. At the same time, the grade ofmining stone is reduced increasingly, we must increase mine quantity and broken quantity greatly in order to maintain original production. Thus the crusher is developing towards large-scale, the high productivity direction. Now, Abroad, the biggest specifications of letter pendulum jaw type crusher of production is 2100 mm×3000mm and the jaw type crusher of xxpound pendulum is 1500 mm×20XXmm.Key word: Crush , the jaw type breaker , broken.目录前言 ................................................ .. 1第1章设计任务及要求 (2)1.1 设计条件 ................................................ ................................................... (2)1.2 设计内容 ................................................ ................................................... (2)1.3 设计关键 ................................................ ................................................... (2)1.4 设计要求 ................................................ ................................................... (3)第2章颚式破碎机参数的选择和计算 (4)2.1 颚式破碎机的结构及运转 ................................................ .. (4)2.2 结构参数的选择与计算 ................................................ (4)第3章主要零部件结构尺寸的计算与选择 (10)3.1 电动机功率的计算与选择 ................................................ (10)3.2 皮带及带轮的设计 ................................................ (12)3.3 初定偏心轴的直径及跨距 ................................................ (14)3.4 轴承的选择及验算 ................................................ (15)3.5 平键的选择及校核 ................................................ (17)3.6 其他构件尺寸的确定 ................................................ .. (18)第4章主要零部件的形状与结构 (21)4.1 破碎腔的形状 ................................................ .. (21)4.2 动颚及齿板结构分析 ................................................4.3 肘板（推力板） .............................................. (24)4.4 调整装置 ................................................ ................................................... . (26)4.5 保险装置 ................................................ ................................................... . (27)4.6 机架结构 ................................................ ................................................... . (28)第5章电器启动与关闭 (30)结论 .................................................31参考文献 ...........致谢 .................................................33前言此次毕业设计的主要任务是对复摆式颚式破碎机的结构和参数的设计与计算。
1. 概述破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。
破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一般机械中大多是两种或两种以上机械力的综合。
对于坚硬的物料，适宜采用产生弯曲和劈裂作用的破碎机械；对于脆性和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。
在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。
在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。
通常的破碎过程，有粗碎、中碎、细碎三种，其入料粒度和出料粒度，如表一所示。
所采用的破碎机械相应地有粗碎机、中碎机、细碎机三种。
表一 物料粗碎、中碎、细碎的划分（mm ）工业上常用物料破碎前的平均粒度 D 与民破碎后的平均粒度d 之比来衡量破碎过程中物料尺寸变化情况，比值i 称为破碎比（即平均破碎比）d D i为了简易地表示物料破碎程度和各种破碎机的方根性能，也可用破碎机的最大进料口尺寸与最大出料口尺寸之比来作为破碎比，称为公称破碎比。
在实际破碎加工时，装入破碎机的最大物料尺寸，一般总是小于容许的最大限度进料口尺寸，所以，平均破碎比只相当于公称破碎比的0.7～0.9。
每各破碎机的破碎比有一定限度，破碎机械的破碎比一般是i=3～30。
如果物料破碎的加工要求超过一种破碎机的破碎比，则必须采用两台或多台破碎机械串连加工，称为多级破碎0i 。
多级破碎时，原料尺寸与最终成品尺寸之比，称总破碎比，如果各级破碎的破碎比各是1i ，2i ，ni 。
则总破碎比是 0i =1i 2i ni 由于破碎机构造和作用的不同，实际选用时，还应根据具体情况考虑下列因素；1) 物料的物理性质，如易碎性、粘性、水分泥沙含量和最大给料尺寸等；2) 成品的总生产量和级配要求、据以选择破碎机类型和生产能力；3) 技术经济指标，做到既合乎质量、数量的要求、操作方便、工作可靠，又最大限度节省费用。
机械毕业设计（论文）-PE400×600颚式破碎机的设计（全套图纸）PE400×600颚式破碎机的设计摘要国内使用的颚式破碎机类型很多,但常见的还是传统的复摆颚式破碎机。
复摆颚式破碎机的出现已有140多年的历史,经过人们长期的实践和不断完善与改进,其结构型式和机构参数日臻合理, 结构简单、制造容易、工作可靠、维修方便，故在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。
随着现代化的发展，各工业部门对破碎石的需求进一步增长，研究复摆颚式破碎机具有很重要的意义。
本毕业设计主要是为满足生产需求：进料口尺寸：400×600 (mm)；出料口尺寸：40～160 (mm)；进料块最大尺寸：340(mm)；产量：17～115吨/时而研究的。
主要研究复摆颚式破碎机的运动分析、V带的选择，各种工作参数的选择，工作机构的优化。
重点研究传动的设计和系统的优化。
关键词：复摆颚式破碎机，传动，运动分析全套图纸，加153893706Design of PE400×600 Jaw-fashioned CrusherABSTRACTThe domestic use jaw type breaker type are very many, But common traditional duplicate pendulum Jaw-fashioned Crusher. The duplicate pendulum jaw type breaker appearance had more than 140 years history, And consummates and the improvement unceasingly after the people long-term practice, Its structure pattern and the organization parameter are day by day reasonable, The structure simple, the manufacture is easy, the work reliably, the service convenient, therefore in profession use and so on the metallurgy, mine, building materials, chemical industry, coal is extremely widespread. Along with the modernized development, various industry sector further grows to the broken crushed stone demand, studies the duplicate pendulum Jaw-fashioned Crusher to have the very vital significance. This graduation project mainly is for meets the production need: Feed head size: 400×600 (mm); Discharge hole size: 40～160 (mm); Feeding block greatest size: 340(mm); Output: 17～115 t/h. Mainly studies the duplicate pendulum Jaw-fashioned Crusher the movement analysis, V belt choice, the analysis which the Jaw-fashioned Crusher, the toothed rack wears, each kind of operational parameter choice, operating mechanism optimization. Detailed studies transmission design and system optimization.KEY WORDS: Jaw-fashioned Crusher，Transmission, Kinematic Analysis目录前言 (1)第1章选题背景 (3)1.1 研究的目的和意义 (3)1.2 特点和现状与发展 (4)1.2.1 复摆颚式破碎机的特点 (4)1.2.2 复摆颚式破碎机的现状与发展 (5)1.3 国内外复摆颚式破碎机的进展 (9)第2章工作原理及构造 (11)2.1 工作原理 (11)2.2颚式破碎机的结构 (13)第3章主要零部件的分析 (14)3.1 动颚 (14)3.1.1 动颚的结构 (14)3.1.2 动颚的工作过程 (14)3.2 齿板 (15)3.3肘板 (16)3.4调整装置 (17)3.5保险装置 (18)3.6机架结构 (18)3.7传动件 (19)3.8飞轮 (20)3.9润滑装置 (20)第4章主要参数的设计计算 (21)4.1 颚式破碎机结构参数的计算 (21)4.1.1 钳角α (21)4.1.2 动颚水平行程S Y (21)4.2 主要构件尺寸参数的设计计算 (21)4.2.1破碎腔高度H (22)4.2.2偏心距e (22)4.2.3动颚悬挂高度h (22)4.2.4偏心距e对连杆长度l的比值λ (22)4.2.5肘板长度K (23)4.2.6传动角β (23)4.2.7破碎腔形状的确定 (23)4.3 颚式破碎机工作参数的设计计算 (24)4.3.1 偏心轴转速n的设计计算 (24)4.3.2 生产率的计算 (25)4.3.3 破碎力的计算 (26)4.4 各个部件的受力分析 (26)第5章重要零件的设计和校核 (29)5.1 电动机的选择 (29)5.2 V带传动的设计 (29)5.2.1 确定计算功率Pc (29)5.2.2 确定V带的带型 (29)5.2.3确定带轮的基准直径d d，并验证带速v (29)5.2.4确定V带的中心距a和基准长度d L (30)5.2.5验算小带轮包角1a (30)5.2.6确定V带根数z (30)5.2.7计算单根V带的初拉力的最小值 (31)5.2.8计算压轴力 (31)5.3 飞轮的设计 (31)5.4 推力板的设计 (32)5.5 偏心轴的设计 (33)5.5.1 偏心轴的材料选择和最小直径估算 (33)5.5.2 偏心轴结构的设计 (33)5.5.3 偏心轴强度校核 (34)5.6 轴承的选择 (35)第6章颚式破碎机的安装与运转 (35)6.1破碎机的安装 (36)6.2机架的安装 (36)6.3肘板的安装 (36)6.4动颚的安装 (36)6.5齿板的安装 (37)6.6破碎机的运转 (37)结论 (38)谢辞.................................................................... 错误!未定义书签。
摘要颚式破碎机俗称颚破，由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。
广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。
被破碎物料的最高抗压强度为320MPa，颚式破碎机的动颚直接悬挂在偏心轴上。
由于动颚是偏心直接带动的，所以活动颚板可以同时做垂直和水平的复杂摆动，颚式破碎机对石块不但能起到压碎和劈碎的作用，还能起到碾碎的作用。
随着科技的发展，矿石业的需求也大大增加，各种不同型号的颚式破碎机的设计显得尤为重要。
本毕业设计主要是对950 1250（进料口尺寸（宽×长））的颚式破碎机进行设计，对破碎机上面的各个零件进行拆分，画出各个零件的零件图，然后画出其装配图。
计算并确定了颚式破碎机的主要参数及其主要结构的设计，设计内容主要包括了颚式破碎机的动颚，偏心轴，皮带轮，前墙，侧墙，法兰，端盖，等一些重要部件，另外对颚式破碎机的工作原理及特点和主要部件作了介绍，同时对机器参数（主轴转速，生产能力，破碎力及功率等）作了计算以及对偏心轴作了设计。
此外，还简单介绍了破碎的意义和破碎工艺，颚式破碎机的操作及维修等等。
关键词：颚式破碎机动颚破碎偏心轴AbstractJaw crusher is commonly known as the broken jaw, by moving jaw and quiet jaw two jaw plate component crushing cavity, Simulate the movement of animals to complete two jaw crusher material crushing operation, Widely used in mining, building materials, smelting broken highway, railway, water conservancy and chemical industry, all kinds of ores and bulk materials. The highest compressive strength of broken material is 320MPa, jaw crusher’s jaw hang directly on the eccentric shaft. The movable jaw is eccentric driven directly, so the movable jaw plate can do complex swing vertically and horizontally at the same time, jaw crusher of the stone can not only play the role of crushing and breaking, but also play the role of ground. With the development of science and technology, ore industry demand also increases greatly, various types of jaw crusher design is particularly important.This graduation design is mainly to the 950x1250 (inlet size (width * length)) jaw crusher’s design,Split parts of the crusher above, draw all parts drawings, then draw the assembly drawing. Calculation the design of main parameters of jaw crusher and its main structure, the design content mainly includes jaw crusher jaw, eccentric shaft, a belt pulley, a front wall, a side wall, flange, end cover, and other important components, In addition,main parts ‘s working principle and characteristics of jaw crusher is introduced, At the same time on the machine parameters (spindle speed, production capacity, crushing force and power) were calculated and the eccentric shaft made the design. In addition, also introduce the significance and crushing process of crusher, jaw crusher operation and maintenance etc......Key word: Jaw crusher,jaw,crusher,eccentric shaft目录摘要 (1)1 绪论 (1)1.1课题背景及研究意义 (1)1.2 国内外研究现状 (2)1.3 颚式破碎机的工作原理 (3)1.4 颚式破碎机的基本结构 (7)1.5 本章小结 (8)2 颚式破碎机主要参数的选取及计算 (9)2.1颚式破碎机的结构及安装 (9)2.2基本参数的选取与计算 (9) (9) (10) (11) (12) (12) (12) (13) (13) (14) (14) (14)传动角 (15) (16)2.3 主要参数的计算 (16) (16)2.3.2 生产能力Q (17) (17) (18) (18)2.4 本章小结 (7)3 颚式破碎机主要结构的设计 (20)3.1 飞轮的设计 (20)3.2 偏心轴主要尺寸的确定 (20) (20) (22) (22)3.3 动颚体设计 (22) (24)3.4齿板的设计 (24)3.5 肘板（推力板） (25) (26)3.6 机架结构 (26)4 颚式破碎机的主要零部件校核 (28)4.1 偏心轴的校核 (28)4.2 肘板的强度校核 (29)5 颚式破碎机部分零件上的公差和配合 (30)5.1 配合的选择 (30) (30)5.2一般公差的选取 (30)5.3形位公差 (30)结论 (33)致谢 (34)参考文献 (35)附录A:英文资料 (36)附录B:中文翻译 (47)1 绪论1.1 课题背景及研究意义随着当代社会经济的迅速发展，各种金属、非金属矿等物料的社会需求规模日益扩大，需要破磨的物料量迅速增加。
