磨煤机磨辊及衬板检修工艺流程

电力安装分公司2号炉B磨煤机检修方案王泽鹏日期：2021年2月16日一、检修考前须知事故预防说明在磨煤机进展检查及修理工作时，应遵守相应平安规那么。

对磨煤机进展维修时，必须注意以下几点：a.切断主传动电动机电源b.关闭一次风入口门c.关闭别离器出粉管道上阀门d.关闭磨煤机和给煤机防爆消防气体通入管道上阀门e.给煤机及给料机不得开动；1.2 检修场地、检修工具和更换备件必须有专门检修场地和齐全检修工具；包括一般通用工具和制造厂提供专用工具。

为保证检修时部件及时更换，缩短停机时间，事先应准备好备件。

尤其是以下备件：a.机壳导向块、导向板及调整垫b.组装好磨辊3套c.组装好磨环〔包括衬板〕1套d.涉及到拆卸所有螺栓、螺钉、螺母、防松垫圈e.各处耐火纤维密封绳、密封垫圈f.配套设备所需备件见各使用说明中介绍，其它非易损件，根据情况配备，以备意外事故时更换1.3 操作考前须知a.辊套、衬板不能接触火焰、电焊，其本身温度不能升降过快。

磨煤机内部降温只能自然冷却，任何加速磨煤机内部降温措施如用水，冷风吹都绝不允许。

辊套、衬板温升要求见磨辊拆装说明。

b.为了便于安装和将来拆卸，所有螺栓、螺钉螺纹处都必须抹二硫化钼。

拧入时不能别劲，否那么必须修理。

c.进展焊接作业时应采取等电位保护措施，防止磨辊、减速机、油缸、关节轴承等关键部件因通过电流而损坏。

二、检修内容磨煤机内部检查磨煤机碾磨件及内部零部件拆卸与安装工作为垂直作业。

为此，应将别离器上部带有伸缩节出粉管撤除，并应把别离器撤除。

因此，应备有各种规格吊索或吊链及其他起吊工具，用来拆卸和安装磨辊压架传动盘磨环等部件。

2.1 别离器拆卸与安装2.1.1 将别离器出粉管道用索具吊住2.1.2 将别离器上部带有伸缩节出粉管移开2.1.3 拆开别离器与机壳间连接螺栓2.1.4 拆下通向别离器顶部梯子2.1.5 拆开密封风管道连接2.1.6 将别离器内通往磨辊垂直密封风管道拆下。

磨辊、磨盘、轧辊、轴齿等硬面堆焊修复技术及施工方案磨辊、磨盘、轧辊、轴齿等设备由于工艺特点，在运行过程中，其表面磨损减薄极为严重，影响设备使用寿命，因此必须采取防磨和修复措施。

目前堆焊工艺是硬面修复最先进的工艺技术之一。

针对上述设备磨损特点，根据我公司长年从事该行业实际防护施工经验，我们设计选用明弧堆焊工艺，对被磨损表面进行修复，能满足要求，可提高焊件的使用寿命1.5-2.0倍（如磨辊、磨盘，使用寿命可由6000小时提高到8000小时以上）。

用堆焊修复焊件只需新件费用的20-30%，还可缩短修理和更换零件的时间，从而提高生产率，降低成本。

明弧堆焊设备及技术简介➢设备构成：逆变电源OTC-600、便携式操作架、送丝校直机构、水冷焊枪系统、冷却水装置、焊道水冷喷雾装置➢设备特点简介——ARC-NMB7-1型全自动便携式焊接设备具有如下特点：1、设备小型化：具有体积小、重量轻、拆装方便；2、电气控制集约化：采用电子处理系统，利用微处理器内嵌的程序及外部参数设置，实现焊接全自动控制；3、设备自动化：采用PLC控制，LCD显示方式，所有参数都以数字方式清楚地显示，方便监控设备运行状态及焊接过程，降低劳动强度，避免了人工误操作及焊接质量的不稳定，提高了堆焊工作效率与产品质量；4、在线或离线均可操作：磨煤机磨辊、磨盘的修复、无须将其拆下，可节省大量维修时间和减小劳动强度；5、采用循环水冷焊枪，适合大电流大功率焊接，同时采用逆变电源，输出焊接电源平稳，焊渣飞溅小，高效节能。

磨煤机在线堆焊相关图片：磨盘堆焊磨盘堆焊时的设备安装情况➢技术简介堆焊是用焊接的方法借助于药心焊接技术将一些不易加工成型而又性能优异的合金材料堆敷在工件表面上的一种工艺过程，其目的是在焊件表面获得耐磨、耐热、耐腐蚀等特殊性能的熔敷金属层，或是为了恢复和增加焊件的尺寸。

明弧堆焊是国际上先进的自动调频焊接技术，具有焊道冷却速度快、焊缝硬度高、热影响区小、不易产生裂纹及剥落现象等优点。

磨煤机检修规程
1 主题内容与适用范围
1.1 本标准规定了华能汕头电厂HP1003型磨煤机的检修程序和检修工艺及验收标准。

1.2 本标准适用于华能汕头电厂HP1003型磨煤机的检修工作。

2 引用标准
2.1《电站磨煤机及制粉系统选型导则》DL466-92。

2.2 《磨煤机实验规程》DL467-92。

2.3 《电业安全规程》DL408-91。

2.4 《HP1003磨煤机使用和维护说明书》。

3 工具使用标准
6 检修后的验收
6.1静态验收
6.1.1检查：现场检修原始记录，检修项目，零部件质检记录，润滑油质检记录，分步验收单等是否齐备。

6.1.2各人孔门是否关闭严密
6.1.3现场文明生产
6.1.4其它项目见分步验收质量标准。

6.2动态验收
6.2.1检查各处严密性、记录。

6.2.2检查各处温度是否合格、记录。

6.2.3检查各处轴承振动是否合格、记录。

11。

磨煤机检修规程（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!磨煤机检修规程磨煤机的检修1.1设备规范1.2准备工作1.2.1安排清理好检修场地1.2.1.1检修场地应宽敞方便设备摆放及检修1.2.1.2清理检修场地，应无杂物，干净无尘1.2.1.3检修场地不得有易燃、易爆物品1.2.1.4准备足够的枕木与橡胶垫1.2.1.5起重工具应动作可靠灵活1.2.1.6将检修场地用标志栏围好1.2.2准备好起吊及运输工具1.2.2.1过轨吊电源正常，保险合格，操纵灵活可靠1.2.2.2准备好葫芦及钢丝绳若干1.2.2.3准备好运输汽车1.2.3准备好专用工具及检修常用工具1.2.3.1磨辊专用工具、磨盘衬板专用工具1.2.3.2、传动盘顶起工具: 四个顶传动盘支架、30吨千斤顶、超高压手动泵1.2.3.3盘车装置、滚柱小车1.2.3.4百分表及表座、塞尺、游标卡尺、水平仪、千分尺等测量工具1.2.3.5 敲击扳手、活动扳手、内六脚扳手、锤子等通用工具1.2.3.6 煤油、纱布、油漆刷、油盘若干1.2.4备品配件及图纸资料齐全1.2.4.1机壳导向块、导向板及调整垫1.2.4.2磨辊套及轴承1.2.4.3磨盘瓦及衬板1.2.4.4辊套、油封、o形胶圈、加载油缸用密封件1.2.4.5机壳防磨护板、辊架防磨板、衬板1.2.4.6刮板，各门耐火纤维密封绳、密封垫圈以及炭精密封环1.2.4.7涉及到拆卸的所有螺栓、螺钉、螺母、防松垫圈1.2.4.9各部分装置用润滑油脂等1.2.5开工作票并检查安全措施的落实情况1.2.5.1切断主传动电动机电源，拆下联轴器螺栓1.2.5.2关闭磨前热风管道挡板，并挂标志牌1.2.5.3关闭分离器出粉管道上的阀门1.2.5.4关闭消防蒸汽手动阀门，并挂标志牌1.2.5.5给煤机已停止，电源已切断1.2.5.6切断高压油站电源1.2.5.7切断润滑油站电源1.2.6打开人空门测量各部分数据1.2.6.1测量压架与限位板的间隙1.2.6.2测量喷嘴环与机壳的间隙1.2.6.3测量检查磨辊的磨损1.2.6.4测量密封环与传动盘的间隙1.2.6.5测量检查减速机中心对正情况1.2.6.6测量传动盘和减速机输出法兰结合面间隙1.2.6.7测量刮板与机座、机壳密封环上连接环的间隙1.3磨煤机解体1.3.1分离器的拆出1.3.1.1将出粉管编号并做好安装标记1.3.1.2挂好葫芦，用索具将出粉管锁紧吊好1.3.1.3拆除出粉管与分配器及一次风管法兰连接螺栓1.3.1.4吊下出粉管，放在指定位置1.3.1.5用同样的方法拆除其他出粉管及落煤短管1.3.1.6拆除分离器煤粉测温元件接线1.3.1.7将分离器内通往磨辊的垂直密封短管编号标记，并拆除1.3.1.8拆除磨辊测温元件接线1.3.1.9拆开密封风管道的连接法兰螺栓和中间连接管道1.3.1.10拆消防蒸汽管连接法兰螺栓1.3.1.11准备好起吊工具将分离器吊住1.3.1.12拆除爬梯连接法兰螺栓，并移走下部爬梯1.3.1.13拆分离器与机壳结合面螺栓1.3.1.14用滚柱小车将分离器顶起1.3.1.15拆除滚柱小车1.3.1.16吊出分离器并放置在指定位置的枕木上1.3.2磨辊的吊出1.3.2.1在压架及磨辊上做好标记，以便回装1.3.2.2将磨辊盘车至合适位置，装上磨辊保持架1.3.2.3拆开压架悬吊装置上的螺栓1.3.2.4在悬吊装置处穿上钢丝绳并吊住1.3.2.5拆去压架与磨辊之间的连板1.3.2.6 拆去压架与磨辊的连接绞轴1.3.2.7拆去压架上部拉杆位置的三个盖板1.3.2.8拆去上下拉杆的三个连接卡套1.3.2.9吊出三个上拉杆并拆除球面调心轴承1.3.2.10用吊具将压架吊起并放在指定位置1.3.2.11装上磨辊吊具，吊住磨辊1.3.2.12拆去磨辊保持架，吊出磨辊1.3.2.13用同样的方法吊出其他磨辊1.3.3磨盘的吊出1.3.3.1将磨盘锥形罩做好标记1.3.3.2拆下磨盘锥形罩上的螺栓，将其吊走1.3.3.3将磨盘的安装位置做好标记1.3.3.4将吊环螺钉装到磨盘的三个吊耳上1.3.3.5吊出并放在指定位置1.3.4传动盘拆出1.3.4.1拆除传动盘与减速器输出法兰连接螺栓1.3.4.2做好传动盘的安装标记1.3.4.3安装传动盘顶起专用工具1.3.4.4将传动盘顶起30～50mm1.3.4.5将固定销穿入顶起装置，并装上保险销。

磨煤机检修工艺流程磨煤机的检修工艺流程是一个复杂且精细的过程，以下是常规步骤整合起来的磨煤机检修工艺流程概览：1. 检修前准备阶段安全措施：确认磨煤机已完全停止运行，切断所有相关电源，关闭冷热风隔绝门、磨煤机排出阀、石子煤排出阀、给煤机进口煤闸门、密封风阀门和给煤机煤出口闸门。

设备隔离：断开电机与齿轮箱之间的联轴器，拆除磨辊耳轴和弹簧装置上的密封空气管路。

资源准备：准备好所需的检修工具、耗材、备用零部件及检修后使用的润滑油等。

2. 磨辊装置检修磨辊翻出：拆卸磨辊及弹簧装置上的密封空气管道，利用链条葫芦和钢丝绳安装在分离器体上，顺时针旋转限位螺栓，使磨辊与磨碗脱离。

吊装与支撑：使用起吊设备将磨辊抬起，并用槽钢等支撑物稳定放置，必要时进行堆焊修复或直接更换新磨辊。

检查与更换：对磨辊表面磨损情况进行评估，若达到更换条件，则进行磨辊更换；同时检查轴承、密封件等配件状况，并作相应维修或替换。

3. 衬板更换衬板拆除：松开固定衬板的螺栓或其他紧固件，小心取出旧衬板。

新衬板安装：清洗磨膛，涂刷防锈漆或耐磨涂层，然后按照图纸和技术要求安装新的衬板，确保紧固到位。

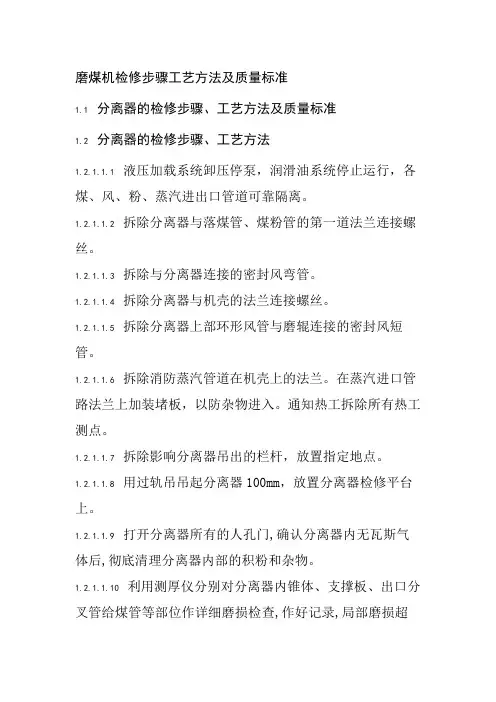

4. 其他部件检修分离器检修：按照分离器检修步骤、工艺方法及质量标准进行，包括液压加载系统卸压、润滑油系统停止运行以及相关管道隔离。

电机检修：清洁检查电机，进行必要的电气试验和试转，确保电机性能良好。

5. 润滑系统保养减速机、磨辊、液压系统润滑：更换减速机油、检查磨辊油位并添加润滑油，定期对液压系统进行滤油和油品化验。

6. 检修后的恢复工作重新组装：按反向顺序将拆卸的部件重新装配好，确保所有连接部位密封严密，无漏风、漏煤现象。

试运行与调试：开启设备电源，按照启动程序逐步投入运行，调试设备至正常工况，并进行负载测试和功能验证。

验收与记录：完成检修后，填写检修记录表，进行质量验收，并存档备案。

动力磨煤机检修规程1总则本规程适用于煤化工集团有限公司160T/H生产锅炉磨煤机检修维护。

1.3 编写依据化工部《设备维护检修规程》随机资料《LOESCHE磨煤机说明书》2 磨煤机技术原理性能概述2.1 原理概述宇部Loesche磨煤机为种液压轧辊系统，可同时进行煤粉的研磨与分离。

原煤由落煤管，经磨煤机锥形料斗落到磨盘上（研磨台），磨盘直接与减速机输出轴相连，以匀速旋转。

研磨台的煤在离心力作用下被推到盘的边缘，在两个磨辊的压力、冲力和剪切力作用下研磨。

同时，潮湿的煤由进入磨机内热风（一次风）干燥。

经研磨的煤被一次风送到磨煤机上部的分离装置，经过分离后，合格的煤粉由一次风送至锅炉的燃烧室，由分离装置分送出的粗煤落到研磨台上再次研磨。

2.2 各部润滑油规格表12.3 技术性能 (表2)3检修周期与内容（表3）3.1 检修周期一般应符合表3要求。

3.2 根据运行情况经主管领导批准，可适当调整检修周期。

3.3 检修内容3.3.1 小修3.3.1.1 检修测量磨辊油位、油质（N#680重载荷齿轮油）。

3.3.1.2 检查测量磨盘衬板、磨辊磨损量及表面情况。

3.3.1.3 检查、检修筒体内衬磨损。

3.3.1.4 密封风管道清理。

3.3.1.5 检查氮气瓶压力并根据检查情况补充。

氮气瓶压力为液压张紧压力的80%，即张紧力为50kgf/cm2，则氮气瓶压力应为35～40 kgf/cm2，不得低于30 kgf/cm2。

3.3.1.6 高低压油泵、液压加载系统，油管线、滤网检查清理、消漏。

3.3.1.7 减速机联轴器检查、检修。

3.3.1.8 摇臂填料检查、必要时更换。

3.3.1.9 润滑脂（2#锂基脂）管路检查、疏通。

3.3.2 中修3.3.2.1 包括小修内容。

3.3.2.2 清洗磨辊轴承，更换润滑油。

3.3.2.3 检查、紧固各紧固螺栓。

3.3.2.4 检查、更换档煤圈。

3.3.2.5 废料刮板检查。

3.3.2.6 检查、更换磨盘衬板、磨辊套。

作业指导书-磨煤机检修一、检修前的准备工作1.对磨煤机进行全面了解，了解其工作原理和结构。

2.准备必要的工具和设备，如扳手、螺丝刀、油脂、润滑油等。

3.确保磨煤机停机状态，并切断电源。

二、检查磨煤机的外部部分1.检查磨煤机的外观是否存在明显的损坏，如裂纹或焊接处开裂等。

2.检查磨煤机的各个部位是否松动，如螺栓是否紧固等。

3.检查磨煤机的密封装置是否完好，如轴封、密封圈等。

三、检查磨煤机的内部部件1.拆卸磨煤机的上壳体，清除内部的灰尘和杂物。

2.检查磨煤机的主轴、轴承和轴套的磨损情况，如有磨损应及时更换。

3.检查磨煤机的磨板和磨杆的磨损情况，如有磨损应及时更换。

4.检查磨煤机的内部润滑系统，确保润滑油的供给和循环。

5.检查磨煤机的进出口喷口，确保其畅通无阻。

四、清洁和润滑1.清洁磨煤机内外表面的灰尘和杂物，特别是磨板和磨杆的表面。

2.涂抹适量的润滑油或润滑脂到磨煤机的摩擦部位，如轴承、主轴等。

五、重新组装和验收1.根据拆卸过程的逆序，重新组装磨煤机的各个部件。

2.确保各个部件装配正确，紧固螺栓并调整紧度，防止松动。

3.检查磨煤机的各个动作部件是否灵活，如旋转、升降等。

4.运转磨煤机，观察其工作状态和噪音情况，确保正常运行。

六、安全问题的注意事项1.检修前确认磨煤机已停机，并切断电源，防止意外启动。

2.拆卸和装配磨煤机时，要注意使用适当的工具和技巧，防止损坏或伤害。

3.在检修过程中，要注意磨煤机各个部位的热量释放，避免灼伤。

4.磨煤机内部电气设备和接线要定期检查，以防止电气故障。

七、检修记录和总结1.对检修过程中出现的问题和解决方法进行记录，以备将来参考。

2.总结检修过程中的经验和教训，为下一次检修提供指导。

以上就是磨煤机检修的作业指导书，希望能对你的学习和工作有所帮助。
