中国明清家具设计图纸集

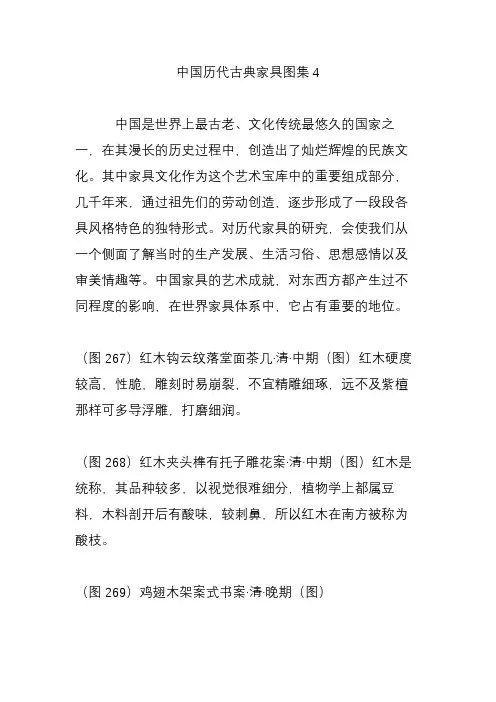

中国历代古典家具图集4中国是世界上最古老、文化传统最悠久的国家之一，在其漫长的历史过程中，创造出了灿烂辉煌的民族文化。

其中家具文化作为这个艺术宝库中的重要组成部分，几千年来，通过祖先们的劳动创造，逐步形成了一段段各具风格特色的独特形式。

对历代家具的研究，会使我们从一个侧面了解当时的生产发展、生活习俗、思想感情以及审美情趣等。

中国家具的艺术成就，对东西方都产生过不同程度的影响，在世界家具体系中，它占有重要的地位。

（图267）红木钩云纹落堂面茶几·清·中期（图）红木硬度较高，性脆，雕刻时易崩裂，不宜精雕细琢，远不及紫檀那样可多导浮雕，打磨细润。

（图268）红木夹头榫有托子雕花案·清·中期（图）红木是统称，其品种较多，以视觉很难细分，植物学上都属豆料，木料剖开后有酸味，较刺鼻，所以红木在南方被称为酸枝。

（图269）鸡翅木架案式书案·清·晚期（图）屉面和两侧有浮雕，比较粗糙。

鸡翅木体重较轻是硬木中最轻的一种，不太有利于雕刻。

此桌为所谓新鸡翅木，体重而黑，远不及清中期的老鸡翅木。

（图270）紫檀有束腰带托泥长方几·清·中期（图）高860mm，此件方几雕刻异于一般清代作品，只在束腰外沿精雕了一圈草纹，与下方的卡子花相呼应。

浮雕简洁有力，清新脱俗。

图271）红木带抽屉平方小书案·清·中期（图）案面长700mm，这种小书案具有明式家具风格，又在案面下加了两个实用的小抽屉。

相对于其它硬木木材，红木相对廉价，进入市场后立即形成家具主流。

（图272）红木方回纹插角楠木面供桌·清·中期（图）清式家具的演变过程也非一朝一夕，它逐渐强调其实用性，以期更加适应市场需求。

图中的供桌在面、腿之间加插角牙子，三层回纹递进，有明显的清代风格。

（图273）红木钩子绳纹档花结条桌·清·中期（图）桌面长1660mm，角牙镂成拐子纹图案，枨子上下起阳线，刻成丝带的形状套住角牙并联着卡子花。

历代中国古典家具图集古典家具稚型 - 彩绘虎座鸟架鼓·战国古人是席地而坐，室内以床为主，地面铺席；再后来出现屏、几、案等家具，床既是卧具也是坐具，在此基础上又延生出榻等。

到商、周、秦、汉、魏各时期，没有太多变化，有凳、桌出现，但不是主流。

该架鼓做工精美，体现了战国时期中国家具的艺术成就。

彩绘猪形盒·战国该盒子由盖与盒身合成，两头雕刻成猪头状，身下雕踞伏四足，神态憨厚可掬，可以看出当时木器工匠们的巧妙构思和娴熟技术。

体现了战国时期中国家具的艺术成就。

漆衣箱·战国1977年湖北随州出土，现藏于湖北省博物馆。

此箱为长方形，箱盖隆起，箱盖箱底四周有把手，可合在一起。

箱身黑漆红纹，非常精美。

金银彩绘漆案·战国·河南信阳出土，长1500、宽720、高124mm, 此案为该战国墓出土的几件家具之一。

在漆底上绘有金、银漆，华美而简洁。

大木床·战国河南信阳战国墓出土，这是我们所能见到的最早的床形实物。

该床长2120mm，四周立有围栏，两侧留有上下口，床面为活动屉板。

通体饰有髹漆彩绘。

凭几·战国·湖南长沙楚墓出土。

此几的造型延用至魏晋时期，是最典型的凭几。

几面以黑漆为底，略绘彩色花纹。

黑漆俎·战国·湖南长沙楚墓出土，整体上有黑漆。

俎面一边有垂沿，二足似几腿，腿下有木坨承担，造型独特，简单实用，素面无饰。

错金银青铜龙凤案·战国·河北平山战国中山王一号墓出土。

此案设计精美，层次复杂，最下层是鹿的造型，再上一层由飞龙盘曲，龙间又有凤鸟；龙头构成四角，架起四方形案面框，估计案面可能是漆木的。

河南安阳出土的石俎·商·这种四足俎延至周朝，上部的俎面为倒置梯形，上宽下窄，四壁斜收。

俎面为槽形，为后世出现的带拦水线之食案先驱。

《三礼图》中的周俎·周·俎是古代的一种礼器，为祭祀时切割或陈列牲畜之用具。

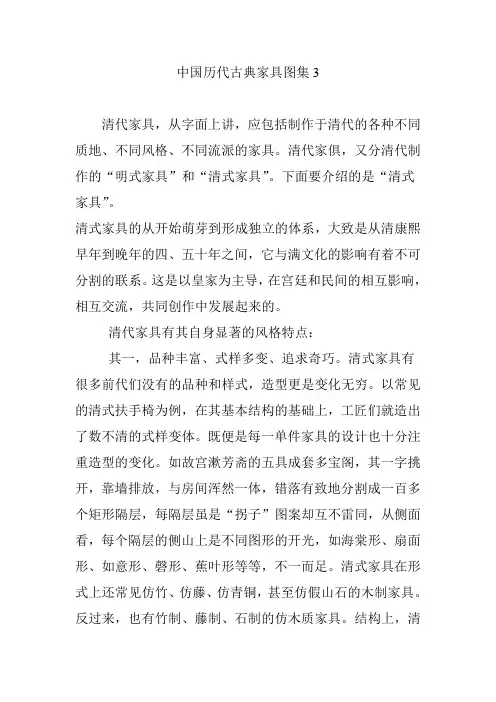

中国历代古典家具图集3清代家具，从字面上讲，应包括制作于清代的各种不同质地、不同风格、不同流派的家具。

清代家俱，又分清代制作的“明式家具”和“清式家具”。

下面要介绍的是“清式家具”。

清式家具的从开始萌芽到形成独立的体系，大致是从清康熙早年到晚年的四、五十年之间，它与满文化的影响有着不可分割的联系。

这是以皇家为主导，在宫廷和民间的相互影响，相互交流，共同创作中发展起来的。

清代家具有其自身显著的风格特点：其一，品种丰富、式样多变、追求奇巧。

清式家具有很多前代们没有的品种和样式，造型更是变化无穷。

以常见的清式扶手椅为例，在其基本结构的基础上，工匠们就造出了数不清的式样变体。

既便是每一单件家具的设计也十分注重造型的变化。

如故宫漱芳斋的五具成套多宝阁，其一字挑开，靠墙排放，与房间浑然一体，错落有致地分割成一百多个矩形隔层，每隔层虽是“拐子”图案却互不雷同，从侧面看，每个隔层的侧山上是不同图形的开光，如海棠形、扇面形、如意形、磬形、蕉叶形等等，不一而足。

清式家具在形式上还常见仿竹、仿藤、仿青铜，甚至仿假山石的木制家具。

反过来，也有竹制、藤制、石制的仿木质家具。

结构上，清式家具也往往是匠心独运，妙趣横生，如，有些小巧玲珑的百宝箱，箱中有盒，盒中有匣，匣中有屉，屉藏暗仓，隐约曲折。

抽屉和柜门的关闭亦有诀窍，非仔细观察而不得其解。

其二，选材讲究，作工细致。

在选材上，清式家具推崇色泽深、质地密、纹理细的珍贵硬木，以紫檀木为首选。

在结构制作上，为保证外观色泽纹理一致，也为了坚固牢靠，往往采取一木连作，而不用小木拼接。

其三，注重装饰，手法多样。

注重装饰是清式家具最显著的特征。

清代工匠们几乎使用了一切可以利用的装饰材料，尝试一切可以采用的装饰手法，在家具与各种工艺品相结合上更是殚精竭虑。

清式家具最多采用的装饰手法是雕饰与镶嵌，刀工细致入微，手法上又借鉴了牙雕、竹雕、漆雕等技巧，磨工亦百般考究，将雕件打磨及线楞分明，光润似玉。

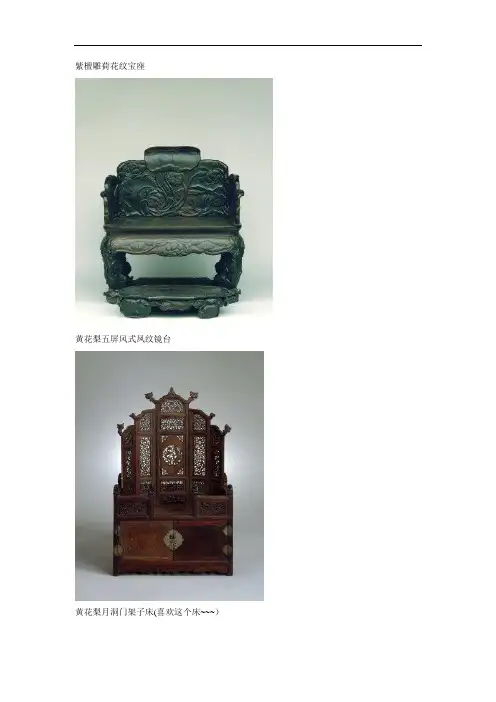

紫檀雕荷花纹宝座黄花梨五屏风式凤纹镜台黄花梨月洞门架子床(喜欢这个床~~~）紫檀书案黑漆描金山水图顶箱立柜黑漆百宝嵌婴戏图立柜花梨肩舆红漆嵌珐琅面梅花式香几紫檀藤心矮圈椅紫檀边座百宝嵌戏狮图插屏紫檀龙戏珠纹箱黑漆撒螺钿珐琅面龙戏珠纹圆凳黄花梨卷草纹藤心罗汉床花梨藤心大方杌花梨花卉纹藤心圈椅紫檀镶楠木心长方杌紫檀夔龙纹玫瑰椅黄花梨凸形亮脚扶手椅黄花梨仕女观宝图屏风黄花梨官皮箱乌木边花梨心条案铁梨螭纹翘头案红漆描金山水图书格花梨柜格紫檀棂格架格黄花梨镂雕捕鱼图树围黄花梨龙首衣架黄花黎带门围子架子床黄花梨连三柜橱黄花梨交杌（就是马扎儿呗~）黑漆嵌螺钿花鸟罗汉床黄花梨六螭捧寿纹玫瑰椅黄花黎折床黄花黎独板围子罗汉床黄花梨十字连方罗汉床黑漆描金山水图顶箱立柜紫檀嵌竹丝梅花式凳紫檀雕花长桌紫檀八仙八宝纹顶竖柜红雕漆云龙纹罗汉床酸枝木嵌大理石罗汉床红木云蝠纹翘头案紫檀暗八仙立柜紫檀龙凤纹立柜紫檀边髹漆《五经萃室记》围屏黑漆嵌玉描金百寿字炕桌黑漆描金五蝠云纹靠背椅黑漆描金龙凤纹绣墩紫檀缂丝宝座柏木冰箱金漆龙纹宝座朱漆雕填描金花卉纹架格紫檀嵌青玉雕夔龙纹插屏漆嵌螺钿花蝶纹格鹿角椅楠木雕花框镶银刻比例表炕桌黑漆地识文描金长方套箱黑漆描金卷草拐子纹床紫漆描金山水床黄花梨边座雕鸂鶒木染牙山水楼阁宝座屏风剔红福寿纹炕几紫檀雕花方几福建永春纸织字围屏紫檀万福纹柜格紫檀嵌玉云龙纹地屏紫檀席心宝座紫檀嵌玉花卉宝座紫檀嵌玉宝座金漆点翠玻璃屏风紫檀嵌染牙广韵十二府围屏乾隆御制《穿杨说》屏风紫檀嵌黄杨木雕云龙宝座屏风花梨框西洋人物玻璃挂屏紫檀点翠嵌牙渔家乐插屏红木雕龙床紫檀嵌画珐琅云龙纹柜格桦木圭式案紫檀嵌楠木山水人物床紫檀嵌黄杨宝座紫檀嵌珐琅宝座紫檀嵌玉菊花图宝座紫檀嵌剔红靠背宝座紫檀嵌染牙菊花图宝座紫檀百宝嵌花果图宝座红木雕云龙纹宝座紫檀嵌瓷宝座紫檀雕花宝座黄花黎嵌牙木雕山水宝座紫檀雕夔龙纹床红木三多纹罗汉床紫檀雕荷花炕桌黄花梨百宝嵌龙纹盆架黑漆描金靠背黄花梨博古格。

中国明清古典家具设计图纸集及圈椅详细设计图明清家具同中国古代其它艺术品一样，不仅具有深厚的历史文化艺术底蕴，而且具有典雅、实用的功能，令人回味无穷。

本文以古斯塔夫.艾克所著《中国花梨家具图考》中所载黄花梨圈椅为例（上面那张图），主要运用构图分析、尺寸测量、比例计算等设计几何学原理对其形式美进行探索，分析其视觉上的比例关系等，希望对现代家具设计有借鉴作用。

、圈椅形式比例分析本文使用书中经实际测绘所得各视图图纸，以10mm为一个基本距离单位，10mm×10mm为一个基本方格单位规划方格网络，将黄花梨圈椅的正视图、侧视图、俯视图和扶手圈分别归入其中进行分析。

本文所标注尺寸是测绘图纸在AutoCAD中的经过比例换算测量尺寸。

黄花梨圈椅实际外形尺寸为620×480×1020mm。

各视图分析主要是对其设计比例进行分析，以探索其构图规律。

正视图分析图2如图2所示，正视图竖向以圈椅中线为基准分别向左右两侧划线，横向以椅座面为基准分别向上、下进行划线。

经测量，圈椅靠背板宽度占整个椅子靠背宽度的三分之一左右，其宽高比为1∶3；靠背板上段起加固作用的托角牙子的边部与靠背板下部基本平齐[3]，其流畅的曲线，与靠背板上的浮雕装饰以及椅座面下的透雕牙子相呼应，使圈椅线形有变化，不致呆板平素；椅圈扶手的内轮廓的网格交点A、扶手端点B两点基本在同一条竖线上，使椅圈弯转有度；椅座面下的透雕三角形牙子两直角边长度之比为19∶9≈2∶1，这个比例强调出它的力度，三角形轮廓恰当的表达出其加固结构的功能；椅座面下的两横枨，其高度为一个方格单位，双横枨使椅子的“腰部”厚实，显示有足够的力量承受压力。

前后腿正视图投影重合，其倾斜角度约为1°，椅子整体都呈现上小下大的收分体势。

图3如图3所示，圈椅整体轮廓宽高之比为90∶128≈1∶1.422，恰好接近矩形，矩形被称为动态矩形，数值接近黄金分割比[4]，使得此椅稳重而有变化。

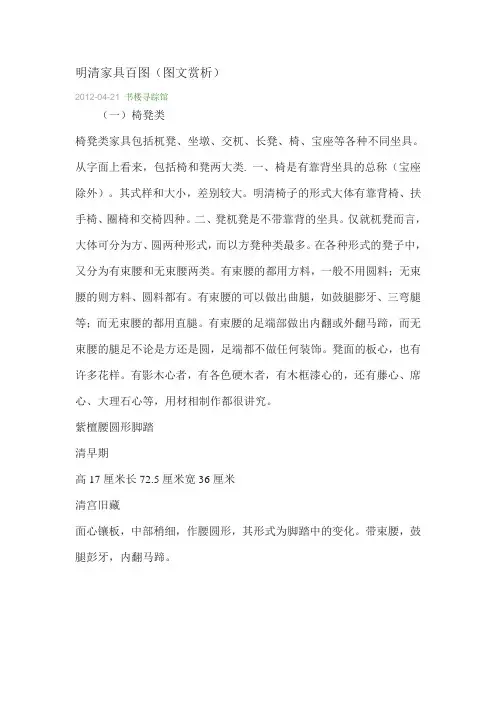

明清家具百图（图文赏析）2012-04-21 书楼寻踪馆+关注献花(1)（一）椅凳类椅凳类家具包括杌凳、坐墩、交杌、长凳、椅、宝座等各种不同坐具。

从字面上看来，包括椅和凳两大类. 一、椅是有靠背坐具的总称（宝座除外）。

其式样和大小，差别较大。

明清椅子的形式大体有靠背椅、扶手椅、圈椅和交椅四种。

二、凳杌凳是不带靠背的坐具。

仅就杌凳而言，大体可分为方、圆两种形式，而以方凳种类最多。

在各种形式的凳子中，又分为有束腰和无束腰两类。

有束腰的都用方料，一般不用圆料；无束腰的则方料、圆料都有。

有束腰的可以做出曲腿，如鼓腿膨牙、三弯腿等；而无束腰的都用直腿。

有束腰的足端部做出内翻或外翻马蹄，而无束腰的腿足不论是方还是圆，足端都不做任何装饰。

凳面的板心，也有许多花样。

有影木心者，有各色硬木者，有木框漆心的，还有藤心、席心、大理石心等，用材相制作都很讲究。

紫檀腰圆形脚踏清早期高17厘米长72.5厘米宽36厘米清宫旧藏面心镶板，中部稍细，作腰圆形，其形式为脚踏中的变化。

带束腰，鼓腿彭牙，内翻马蹄。

花梨嵌瘿木心坐墩清早期高47厘米面径36厘米清宫旧藏座面嵌圆形瘿木心。

墩身两端各雕一道弦纹，一周鼓钉纹。

四腿以插肩榫连接座面及底托。

四腿间饰仿竹藤制品的弧形圈，显得颇为别致，极具装饰效果。

鸡翅木六开光坐墩清早期高46.5厘米面径27.5厘米清宫旧藏墩身上下各雕出弦纹四道，中间两道为双线，上下弦纹均饰鼓钉纹一周。

腹部正中有六个小镂空椭圆形开光，饰双线边。

青花龙戏珠纹坐墩明万历高37.8厘米面径20.5厘米底径20厘米坐墩瓷制。

座面绘双龙戏珠纹。

腹部纹饰三层，上层朵云纹，中间龙戏珠纹，周围衬以海水江崖及朵云纹，下层海水江崖纹。

青花云龙纹坐墩明正德高34厘米面径21.5厘米底径21厘米坐墩瓷制，鼓形，上下对称。

座面微凸，中心内凹有小孔。

腹中上下各凸起一周鼓钉纹，两侧各有一兽面耳。

座面绘狮戏球纹，中心配以朵花纹。

腹部纹饰三层，上层八组莲纹，中间云龙纹，下层海水江崖、麒麟纹。

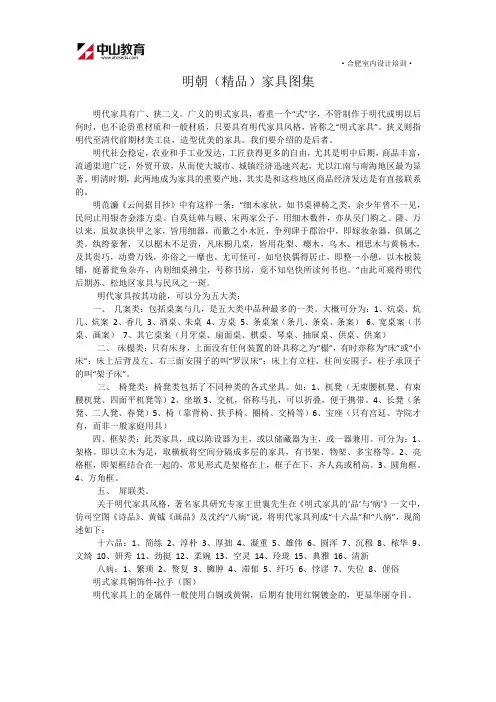

明朝（精品）家具图集明代家具有广、狭二义。

广义的明式家具，着重一个“式”字，不管制作于明代或明以后何时，也不论贵重材质和一般材质，只要具有明代家具风格，皆称之“明式家具”。

狭义则指明代至清代前期材美工良，造型优美的家具。

我们要介绍的是后者。

明代社会稳定，农业和手工业发达，工匠获得更多的自由，尤其是明中后期，商品丰富，流通渠道广泛，外贸开放，从而使大城市、城镇经济迅速兴起，尤以江南与南海地区最为显著。

明清时期，此两地成为家具的重要产地，其实是和这些地区商品经济发达是有直接联系的。

明范濂《云间据目抄》中有这样一条：“细木家伙，如书桌禅椅之类，余少年曾不一见，民间止用银杏金漆方桌。

自莫廷韩与顾、宋两家公子，用细木数件，亦从吴门购之。

隆、万以来，虽奴隶快甲之家，皆用细器，而徽之小木匠，争列肆于郡治中，即嫁妆杂器，俱属之类。

纨绔豪奢，又以椐木不足贵，凡床橱几桌，皆用花梨、瘿木，乌木、相思木与黄杨木，及其贵巧，动费万钱，亦俗之一靡也。

尤可怪可，如皂快偶得居止，即整一小憩，以木板装铺，庭蓄瓮鱼杂卉，内则细桌拂尘，号称书房，竟不知皂快所读何书也。

”由此可窥得明代后期苏、松地区家具与民风之一斑。

明代家具按其功能，可以分为五大类：一、几案类：包括桌案与几，是五大类中品种最多的一类。

大概可分为：1、炕桌、炕几、炕案2、香几3、酒桌、朱桌4、方桌5、条桌案（条几、条桌、条案）6、宽桌案（书桌、画案）7、其它桌案（月牙桌、扇面桌、棋桌、琴桌、抽屉桌、供桌、供案）二、床榻类：只有床身，上面没有任何装置的卧具称之为“榻”，有时亦称为“床”或“小床”；床上后背及左、右三面安围子的叫“罗汉床”；床上有立柱，柱间安围子，柱子承顶子的叫“架子床”。

三、椅凳类：椅凳类包括了不同种类的各式坐具。

如：1、杌凳（无束腰杌凳、有束腰杌凳、四面平杌凳等）2、坐墩3、交杌，俗称马扎，可以折叠，便于携带。

4、长凳（条凳、二人凳、春凳）5、椅（靠背椅、扶手椅、圈椅、交椅等）6、宝座（只有宫廷、寺院才有，而非一般家庭用具）四、框架类：此类家具，或以陈设器为主，或以储藏器为主，或一器兼用。

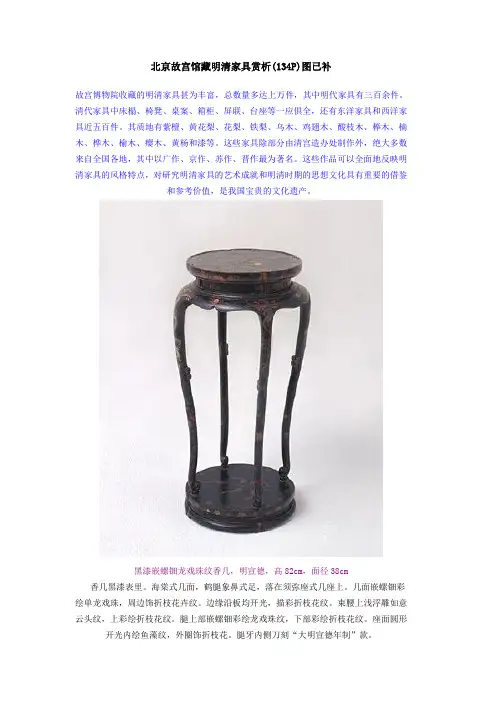

北京故宫馆藏明清家具赏析(134P)图已补故宫博物院收藏的明清家具甚为丰富，总数量多达上万件，其中明代家具有三百余件。

清代家具中床榻、椅凳、桌案、箱柜、屏联、台座等一应俱全，还有东洋家具和西洋家具近五百件。

其质地有紫檀、黄花梨、花梨、铁梨、乌木、鸡翅木、酸枝木、榉木、楠木、桦木、榆木、瘿木、黄杨和漆等。

这些家具除部分由清宫造办处制作外，绝大多数来自全国各地，其中以广作、京作、苏作、晋作最为著名。

这些作品可以全面地反映明清家具的风格特点，对研究明清家具的艺术成就和明清时期的思想文化具有重要的借鉴和参考价值，是我国宝贵的文化遗产。

黑漆嵌螺钿龙戏珠纹香几，明宣德，高82cm，面径38cm香几黑漆表里。

海棠式几面，鹤腿象鼻式足，落在须弥座式几座上。

几面嵌螺钿彩绘单龙戏珠，周边饰折枝花卉纹。

边缘沿板均开光，描彩折枝花纹。

束腰上浅浮雕如意云头纹，上彩绘折枝花纹。

腿上部嵌螺钿彩绘龙戏珠纹，下部彩绘折枝花纹。

座面圆形开光内绘鱼藻纹，外圈饰折枝花。

腿牙内侧刀刻“大明宣德年制”款。

明代有室内焚香的习俗，香几为承置香炉的家具。

此器带款，为明代早期漆家具的代表作。

填漆戗金云龙纹立柜，高174cm，长124cm，宽74.5cm俗称“万历柜”柜四面平式，对开两扇门，门间有活动立栓，铜碗式门合叶，柜内黑漆里，设黑漆屉板2层。

两扇柜门上下均饰菱花式开光，上部左右两开光内有黑万字红方格锦纹地，饰戗金龙戏珠纹，填彩海水江崖纹。

下部左右两开光内饰鸳鸯戏水图。

柜四周边框和中栓戗金填彩开光内饰朵花纹。

柜侧戗金填彩云龙和海水江崖纹样，边沿开光内饰填彩花卉纹。

柜后背上部填彩戗金牡丹蝴蝶纹，下部填彩松鹿、串枝牡丹纹，并阴刻戗金“大明万历丁未年制”楷书款。

此柜工艺精湛，为明代漆家具的代表作品。

黑漆棋桌，明万历，高84cm，长84cm，宽73cm桌通体髹黑色退光漆，桌面上有活榫，合拢是四足木桌，打开后为八足棋桌。

突起罗锅枨式桌牙。

桌面边缘起拦水线，正中为活心板，上绘黄地红格围棋盘，背面黄素漆地。

清宫旧藏明清家具经典图例（桌案部分）故宫博物院收藏的明清家具甚为丰富，总数量多达上万件，其中明代家具有三百余件。

清代家具中床榻、椅凳、桌案、箱柜、屏联、台座等一应俱全，还有东洋家具和西洋家具近五百件。

其质地有紫檀、黄花梨、花梨、铁梨、乌木、鸡翅木、酸枝木、榉木、楠木、桦木、榆木、瘿木、黄杨和漆等。

这些家具除部分由清宫造办处制作外，绝大多数来自全国各地，其中以广作、京作、苏作、晋作最为著名。

这些作品可以全面地反映明清家具的风格特点，对研究明清家具的艺术成就和明清时期的思想文化具有重要的借鉴和参考价值，是我国宝贵的文化遗产。

1、黄花梨卷草纹方桌，明，高86cm，边长94cm桌面下带束腰，直牙条上浮雕卷草纹，以回纹间隔。

四腿间安罗锅枨，上端与牙条相抵，两侧紧贴上拱处雕出回卷的云头。

牙条与桌腿内侧起混面单边线。

方腿直足，内翻马蹄。

此桌造型庄重大方，纹饰简练，色调自然，具有明代家具的特点。

2、黄花梨方桌，明，高70cm，边长82cm桌面边料甚宽，冰盘沿下起阳线。

桌腿间连接牙条，两端留牙头，下装高拱罗锅枨与牙条相抵。

桌面四角下方另装小牙头，形成一腿三牙，共同支撑桌面和固定四腿。

四腿圆柱形，侧角收分明显。

此桌此桌具有典型的明代家具特点，造型简洁明快，稳重大方，无雕刻装饰。

3、铁梨螭纹翘头案，明，高90cm，长363cm，宽68cm案面两端翘头，面下直牙条，腿、牙头、案面间用夹头榫结合。

牙条两端雕相对的回纹，牙头作卷云形。

直腿外撇，两侧腿间安插挡板，透雕螭纹。

大型翘头案一般摆设在正厅正中或宫殿内两侧山墙下，为陈放大型陈设品而用，与平头案相比更具装饰性。

此案造型古朴，纹饰流畅，端庄稳重。

4、黄花梨束腰方桌，高83cm，边长100cm桌面攒框镶心，冰盘沿，直束腰，素牙条，四腿内安霸王枨。

方直腿带侧脚收分，足端削出内翻马蹄。

桌腿与牙条拐角处以软弯过渡，线条流畅，于硬朗中见柔和。

此桌造型简洁，朴素瘦劲，无刻意装饰，具有典型的明式家具特点。
