ABB选型资料
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
1word格式支持编辑，如有帮助欢迎下载支持。 框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式
ABB分销商培训教材
技术部分内容简介
1产品选用基本技术参数
2常用产品选用注意事项
3产品大全及分类
1元件选用基本技术参数
本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB低压电器元件选用手册》及相关样本。
断路器 1.1 1-7
Emax空气断路器 1.1.1
• 框架
• 框架电流
• 分断能力
• 额定电流
• 脱扣器
• 极数
• 安装方式
• 附件控制电压
例如:
E1 B 12 PR111/P-LI R1250 3P WHR
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
2word格式支持编辑，如有帮助欢迎下载支持。
技术参数 代号 解释
框架: E1 E1 Iu = 800~1250A
E1 Iu = 800~1250A
E2 Iu = 1250~2000A
E3 Iu = 1250~3200A
E4 Iu = 3200~4000A
E6 Iu = 3200~6300A
分断能力： B B: 40kA
B: 40kA
N: 65kA
S: 75kA
H: 100kA
V: 150KA
L: 130KA
框架电流： 12 1250A
（E1，1250A--E6，6300A）
脱扣器： PR111/P-LI PR111/P-LI PR111脱扣器， 二段保护
PR111/P-LI PR111脱扣器， 二段保护
PR111/P-LSI PR111脱扣器，三段保护
PR111/P-LSIG PR111脱扣器， 四段保护
PR112/P-LSI PR112脱扣器，三段保护
【技术】ABB选型资料
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
1 【关键字】技术
ABB分销商培训教材
技术部分内容简介
1产品选用基本技术参数
2常用产品选用注意事项
3产品大全及分类
1元件选用基本技术参数
本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB高压电器元件选用手册》及相关样本。
断路器 1.1 1-7
Emax空气断路器
• 框架
• 框架电流
• 分断能力
• 额定电流
• 脱扣器
• 极数
• 安装方式
• 附件控制电压
例如:
E1 B 12 PR111/P-LI R1250 3P WHR
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
2 技术参数 代号 解释
框架: E1 E1 Iu = 800~
E1 Iu = 800~
E2 Iu = 1250~
E3 Iu = 1250~
E4 Iu = 3200~
E6 Iu = 3200~
分断能力： B B: 40kA
B: 40kA
N: 65kA
S: 75kA
H: 100kA
V: 150KA
L: 130KA
框架电流： 12
（E1，--E6，）
脱扣器： PR111/P-LI PR111/P-LI PR111脱扣器， 二段保护
PR111/P-LI PR111脱扣器， 二段保护
PR111/P-LSI PR111脱扣器，三段保护
PR111/P-LSIG PR111脱扣器， 四段保护
PR112/P-LSI PR112脱扣器，三段保护
PR112/P-LSIG PR112脱扣器，四段保护
PR112/PD-LSI PR112脱扣器，三段保护带对话单元
PR112/PD-LSIG PR112脱扣器，四段保护带对话单元
PR113/P-LSIG PR113脱扣器，四段保护
ABB选型资料 2
框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式

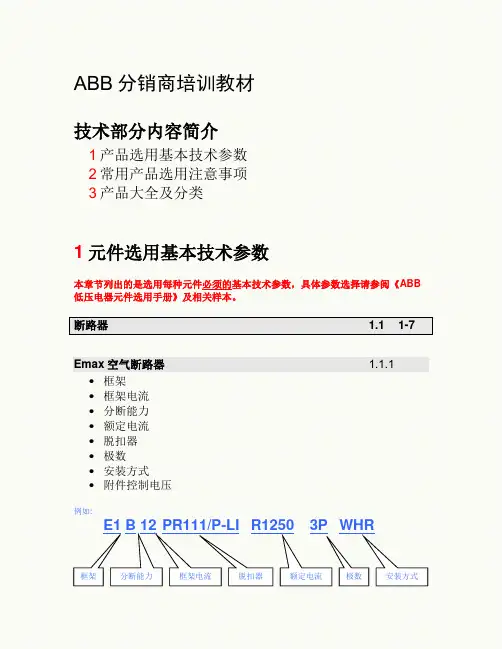

ABB分销商培训教材
技术部分内容简介
1产品选用基本技术参数
2常用产品选用注意事项
3产品大全及分类
1元件选用基本技术参数
本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB低压电器元件选用手册》及相关样本。
断路器 1.1 1-7
Emax空气断路器 1.1.1
• 框架
• 框架电流
• 分断能力
• 额定电流
• 脱扣器
• 极数
• 安装方式
• 附件控制电压
例如:
E1 B 12 PR111/P-LI R1250 3P WHR
技术参数 代号 解释
框架: E1 E1 Iu = 800~1250A
E1 Iu = 800~1250A
E2 Iu = 1250~2000A
E3 Iu = 1250~3200A
E4 Iu = 3200~4000A
E6 Iu = 3200~6300A
分断能力： B B: 40kA
B: 40kA
N: 65kA
S: 75kA
H: 100kA
V: 150KA
L: 130KA
框架电流： 12 1250A
（E1，1250A--E6，6300A）
脱扣器： PR111/P-LI PR111/P-LI PR111脱扣器， 二段保护
PR111/P-LI PR111脱扣器， 二段保护
PR111/P-LSI PR111脱扣器，三段保护
PR111/P-LSIG PR111脱扣器， 四段保护
PR112/P-LSI PR112脱扣器，三段保护
PR112/P-LSIG PR112脱扣器，四段保护
PR112/PD-LSI PR112脱扣器，三段保护带对话单元
PR112/PD-LSIG PR112脱扣器，四段保护带对话单元
PR113/P-LSIG PR113脱扣器，四段保护

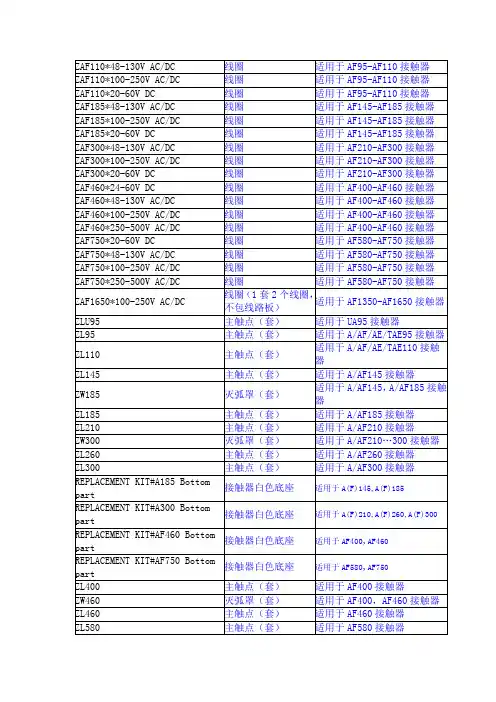

ABB接触器附件选型
ZAF110*48-130V AC/DC 线圈 适用于AF95-AF110接触器
ZAF110*100-250V AC/DC 线圈 适用于AF95-AF110接触器
ZAF110*20-60V DC 线圈 适用于AF95-AF110接触器
ZAF185*48-130V AC/DC 线圈 适用于AF145-AF185接触器
ZAF185*100-250V AC/DC 线圈 适用于AF145-AF185接触器
ZAF185*20-60V DC 线圈 适用于AF145-AF185接触器
ZAF300*48-130V AC/DC 线圈 适用于AF210-AF300接触器
ZAF300*100-250V AC/DC 线圈 适用于AF210-AF300接触器
ZAF300*20-60V DC 线圈 适用于AF210-AF300接触器
ZAF460*24-60V DC 线圈 适用于AF400-AF460接触器
ZAF460*48-130V AC/DC 线圈 适用于AF400-AF460接触器
ZAF460*100-250V AC/DC 线圈 适用于AF400-AF460接触器
ZAF460*250-500V AC/DC 线圈 适用于AF400-AF460接触器
ZAF750*20-60V DC 线圈 适用于AF580-AF750接触器
ZAF750*48-130V AC/DC 线圈 适用于AF580-AF750接触器
ZAF750*100-250V AC/DC 线圈 适用于AF580-AF750接触器
ZAF750*250-500V AC/DC 线圈 适用于AF580-AF750接触器
ZAF1650*100-250V AC/DC 线圈（1套2个线圈，不包线路板） 适用于AF1350-AF1650接触器
ZLU95 主触点（套） 适用于UA95接触器
ZL95 主触点（套） 适用于A/AF/AE/TAE95接触器
