台背回填的技术交底

台背回填技术交底

一、 台背回填处理长度

构造物类型 底部处理长度 上部处理长度 备注

桥梁通道 每侧≥4米 每侧〉（3+2.5H） 含台前溜坡及锥坡，且需超长0.3米压实 涵洞 ≥2倍跨径 每侧〉底部长+2H

二、填筑要求

1.台背回填可以使用砂砾及灰土。

2.层厚为15cm，压实度执行96区标准。

3.砂砾要求：级配要连续，含砂量应大于30%，含泥量应小于8%，无泥块，最大

粒径控制在10cm。含砂太少的应在表面洒布一层细砂灌缝。

4.砂砾若采用水沉法，则必须控制层厚在100cm以内，并且四周用不透水性土围

挡，水要没过砂砾顶面并保持48 小时，同时用钢筋等进行捣实。填上一层时将

水放净，并尽可能用压路机碾压，无法碾压的要用冲击夯夯实。

5.若用灰土回填，则含灰量为5%，能用压路机的地方必须使用压路机进行碾压。

6.灰土用土的塑性指数应大于10，石灰等级不低于Ⅲ级。每次拌和好的灰土要经

过监理抽检含灰量，合格后才准许使用，（灰土要在厂外拌和，不允许在台背

拌合）。

7.台背较狭窄的基坑及压路机压不到的局部地段，要求使用冲击夯夯实（夯击能

要大于1.4t的夯机）。

8.对开挖较深的涵管回填，当侧壁坚硬时，可以不必填筑太宽，但侧壁上的软

土必须挖出。

9.桥台背应两侧对称回填，通道应在板梁安装完成后进行。

10.与路基接头部必须认真将路基开出台阶，压实务必到边，使台背回填与路基衔

接良好。

11.台背回填的资料要当天完成，及时签认。

12.各工区填筑的台背回填质量必须得到监理的认可，并经过一年的稳定期后确

实没有问题的才能返还质保金。

台背回填技术交底

适用

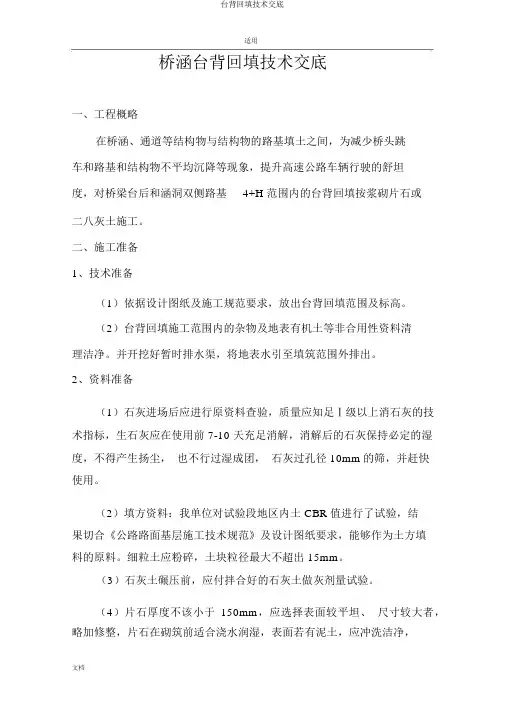

桥涵台背回填技术交底

一、工程概略

在桥涵、通道等结构物与结构物的路基填土之间，为减少桥头跳

车和路基和结构物不平均沉降等现象，提升高速公路车辆行驶的舒坦

度，对桥梁台后和涵洞双侧路基 4+H 范围内的台背回填按浆砌片石或

二八灰土施工。

二、施工准备

1、技术准备

（1）依据设计图纸及施工规范要求，放出台背回填范围及标高。

（2）台背回填施工范围内的杂物及地表有机土等非合用性资料清

理洁净。并开挖好暂时排水渠，将地表水引至填筑范围外排出。

2、资料准备

（1）石灰进场后应进行原资料查验，质量应知足Ⅰ级以上消石灰的技术指标，生石灰应在使用前 7-10 天充足消解，消解后的石灰保持必定的湿度，不得产生扬尘， 也不行过湿成团， 石灰过孔径 10mm的筛，并赶快使用。

（2）填方资料：我单位对试验段地区内土 CBR值进行了试验，结果切合《公路路面基层施工技术规范》及设计图纸要求，能够作为土方填料的原料。细粒土应粉碎，土块粒径最大不超出 15mm。

（3）石灰土碾压前，应付拌合好的石灰土做灰剂量试验。

（4）片石厚度不该小于 150mm，应选择表面较平坦、 尺寸较大者，略加修整，片石在砌筑前适合浇水润湿，表面若有泥土，应冲洗洁净，

文档 台背回填技术交底

适用

卵形或薄片、风化剥落、受腐化严重的石料不得使用。

（5）砂：采纳中（粗）砂，砂的含泥量不得大于 5%。

（6）水泥：每批水泥均应有生产厂家的出厂合格证，而且水泥储存期不可以超出三个月。水泥储藏在通风优秀处，并做好防潮防水举措，结块的水泥禁止使用。

（7）拌合水：使用经化验合格后的水或饮用水，不得使用田间地头的水渠水。

（8）沙浆：使用经试验确立并审批的配合比，严格采纳质量比配料，用机械拌合，禁止用人工拌合沙浆。沙浆需要拥有优秀的和易性，稠度宜在 50mm-70mm间。沙浆拌和时间不可以少于 3 min，而且一定保证在搅拌后 3-4 小时内用完。每个施工班组每日起码做两组沙浆试件。试件安排专人制作，成立试件台帐，制作好的试件要及时送交项目部试验室保养，施工现场内不得出现高出保养期的试件。

台背回填施工技术交底

施工单位：

工程名称 分部分项

工 程 工种

1、施工工艺流程

图1涵台背回填施工流程图

2、台背回填施工规定

（1）桥涵填土的范围必须严格按照设计文件执行。

（2）结构物的填土应分层填筑，严禁向坑内倾倒。

（3）台背填土的顺序应符合设计要求。肋板式桥台先施工承台和肋板，然

后填土至台帽底，采用机械压实，最后再进行台帽的施工；座板式桥台先填土并用机械压实直至承台顶面后进行钻桩，然后反开挖进行承台施工；柱式台先填土压实直至台帽底，然后钻桩，最后施工台帽；扶壁式桥台及需要反开挖施工的薄壁式桥台台后填土在架梁完成后进行。

（4）涵洞应在盖板安装或浇筑后，在洞身两侧对称分层回填压实，顶面填土压实厚度大于50cm时，方可通过重型机械和汽车。

（5）桥台后纵向30m范围内，路面底面至地面以上1m范围内的填土压实度不小于96%，其它范围按一般压实要求处理。台背1.2m范围内采用人工夯实（配小型施工机械）。

（6）柱式台、座板台、肋式台桥头路基盖梁以下不设过渡段，通过调整施工顺序，桥台后路基及桥台锥坡按一般路基填土碾压成型。

（7）背墙与路面结构层结合处设置碎石渗沟，防止水下渗入路基。

（8）盖板涵、箱涵采用非反开挖施工时，台背回填料不作具体要求，台背120cm范围内采用人工夯实（配小型施工机械）。盖板涵、箱涵采用反开挖施工时，台背采用中粗砂回填，当涵顶至路床顶面高度小于80cm时，中粗砂顶设置粘性土封层，否则不设粘性土封层。

（9）当桥台位于软基路段时，应结合桥台软基一起处理。

3、施工注意事项

（1）结构物回填前应在台背用油漆画好每一层的松铺厚度标志线，分层回填压实。

（2）填土过程中，应防止水的浸害，回填结束后，顶部应及时封闭。

（3）在涵洞两侧缺口填土未完成前，不得进行涵顶标高以上的填方施工。

（4）软基路段需反开挖薄壁台及所有扶壁台台后采用砂回填，边坡设置3m

-1-

台背回填技术交底

1 目的

明确台背回填施工的工艺流程、操作要点，消除不合理的施工工序及工艺，提升台背回填的工程质量，以达到消除台背沉降质量通病的目的。

2 工艺特点

本工艺回填材料采用合格天然砂砾，回填按分层对称填筑、压路机分层压实，具有便于现场实际操作、回填质量容易控制等特点。

3 工艺流程

3.1施工准备

台背回填应满足如下条件后才能进行施工：

（1）涵洞八字墙、盖板安装已施工完成；

（2）涵洞回填时，砌体砂浆和混凝土强度须达到85%。

（3）盖板涵进行防水处理后方可回填，并且防水处理须符合设计和规范要求。

（4）基坑若有积水应及时排出，并清除基底被水浸泡过的软土。

3.2 施工工艺流程

见图5-1施工工艺流程图。

3.3 施工方法

（1）测量放样

根据设计图纸及施工规范要求，放出台背回填过渡段范围，并使用白灰洒出台背回填施工边线。

涵洞台背回填过渡段范围为：顺路线方向长度，底部距涵洞基础为H，顶部距侧墙2H（H为基础底面至盖板顶面高度,且不小于3m）。具体见图5-2涵洞台背回填示意图。

-2-

图5-1施工工艺流程图

涵台回填回填边缘线

图5-2 涵洞台背回填示意图

测量放样报验

基坑开挖

报 验

进行下道工序 分层碾压 回填透水性材料

自 检

合格

不合格

合格 不合格 -3-

（2）基坑开挖

根据回填范围进行开挖，开挖采用挖掘机配合人工的方式，结构物50cm范围内使用人工进行开挖，避免机械对结构物造成破坏。将台背回填施工范围内的非适用性材料清理干净，并开挖好临时排水沟，将地表水引至施工范围外。

场地清理完后，对原地面进行碾压，压实度要求为不小于90%。当地形坡率陡于1:5时，清除原地面植被后，用推土机或人工挖台阶，台阶宽度不小于2m，台阶高度不大于1m，做成2%～4%的向内倾斜坡，涵洞底部宽度不小于3m。
