三相异步电动机基本控制线路的安装与调试任务1-1 三相异步电动机的单向运行控制学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用;2、三相异步电动机的启/停、点动/长动控制。
学习目标: 1、知道:常用低压电器的工作原理、图形符号和文字符号;常用低压电器的用途。
2、能根据控制要求正确选择低压电器。
3、了解:常用低压电器的基本结构;主要技术参数。
4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。
学习重点:工作原理、图形符号、文字符号、选择使用。
学习难点:工作原理、选择使用§1-1 机床电气控制中常用的低压电器目标任务: 1、了解低压电器的基本知识,熟悉常用的低压电器种类;2、熟悉常用的各种低压电器的结构及原理、符号、选用;3、熟练掌握常用低压电器的使用。
相关知识:1-1. 低压电器基本知识凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械,均称为电器。
低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。
机床电气控制线路中使用的电器多数属于低压电器。
一、低压电器的分类低压电器是指工作在交流电压 1200V 、直流电压 1500V 以下的各种电器。
生产机械上大多用低压电器。
低压电器种类繁多,按其结构、用途及所控制对象的不同,可以有不同的分类方式。
1 .按用途和控制对象不同,可将低压电器分为配电电器和控制电器。
用于电能的输送和分配的电器称为低压配电电器,这类电器包括刀开关、转换开关、空气断路器和熔断器等。
用于各种控制电路和控制系统的电器称为控制电器,这类电器包括接触器、起动器和各种控制继电器等。
2 .按操作方式不同,可将低压电器分为自动电器和手动电器。
通过电器本身参数变化或外来信号(如电、磁、光、热等)自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。
常用的自动电器有接触器、继电器等。
电动机点动控制电路讲解控制线路原理图如下所示：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。
停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。
这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。
点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。
从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。
其中以转换开关QS作电源隔离开关，熔断器FU 作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。
按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM 的三对主触头闭合，电动机M便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。
因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。
点动正转控制线路原理图，如下。
它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。
用它来表达控制线路的工作原理，故称为原理图。
原理图在设计部门和生产现场都得到了广泛的应用。
除了点动控制电路，在工作中，还会用到各种电路，比如：起保停电路、自锁控制电路、正反转控制电路、降压启动控制电路、启停控制电路等等...。

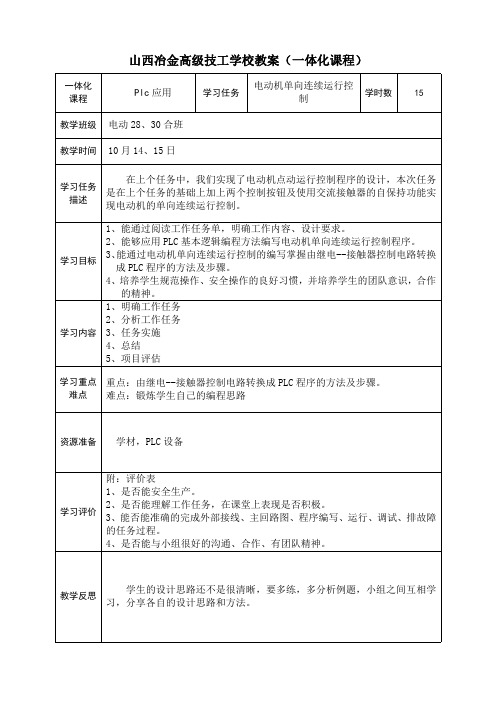

点动—连续运行PLC控制电路
教学重点：
AND、OR、ADI和ORI指令，“划线输入”和“划线删除”
教学难点：
三相异步电动机单向点动—连续运行PLC控制电路
教学过程：
【项目引入】
利用课前已经安装、调试好的三相异步电动机点动—连续运行PLC控制电路展示和功能演示，并与继电器接触器控制电路的对比，引入新项目。
【项目概述】
即向学生介绍“项目目标”和“项目描述”，使学生了解项目概况（可结“合项目准备”和“项目实施”详细一点介绍）
【项目准备】
1．认识AND、OR、ADI和ORI指令
（1）认识AND、OR、ADI和ORI指令
1
教学提示：
②只要求画出控制电路，不要求画主电路。
电动机点动单向运转控制电路步骤及注意事项（1）按电路图配齐所用电器元件，并对电器元件的技术数据（如型号、规格、额定电压、额定电流等）、外观、备件、附件、质量等逐一开展检验。
（2）在控制面板上按安装位置图安装好电器元件，并贴上醒目的文字符号。
工艺要求如下：1）组合开关、熔断器的受电端子应安装在控制板的外侧, 并使熔断器的受电端为底座的中心端。
2）各元件的安装位置应整齐、匀称，间距合理，便于元件的更换。
3）紧固各元件时要用力均匀，紧固程度适当。
在紧固熔断器、接触器等易碎裂元件时，应用手按住元件一边轻轻摇动，一边用旋具轮换旋紧对角线上的螺钉，直到手摇不动后再适当旋紧些即可。
⑶按安装接线图的走线方法开展板前明线布置和套编码套管。
板前明线布线的工艺要求如下:1）布线通道尽可能少，同路并行导线按主、控电路分类集中，单层密排，紧贴安装面布线。
2）同一平面的导线应高低一致或前后一致，不能交叉。
非交叉不可时，该根导线应在接线端子引出时就水平架空跨越，但必须布线合理。
3）布线应横平竖直，分布均匀。
变换走向时应垂直。
布线时严禁损伤线芯和导线绝缘。
4）布线顺序一般以接触器为中心，按由里向外，由低至高，先控制电路后主电路顺序开展，以不阻碍后续布线为原则。
5）每根剥去绝缘层导线的两端套上编码套管。
所有从一个接线端子（或接线桩）到另一个接线端子（或接线桩）的导线必须无中间接头。
6）导线与接线端子（或接线桩）连接时，应不压绝缘层、不反圈及不露铜过长。
7)一个电器元件接线端子上的连接导线不得多于两根, 每节接线端子板上的连接导线一般只允许连接一根。
(4)根据电路图复验控制板布线、接线的准确性。
⑸安装电动机。
(6)连接电动机和按钮金属外壳的保护接地线。
(7)连接电源、电动机等控制面板外部的导线。
电源进线应按在螺旋式熔断器的下接线柱上。
(8)为防止错接，漏接造成不能正常运转或短路事故，安装完毕后首先要开展自检。
1)按电路图或接线图从电源端开始，逐段核对接线及接线端子处线号是否准确，有无漏接、错接之处。
电工中高级实训报告任务一、电动机控制线路的设计、安装与调试项目一、三相异步电动机点动及单相运行控制线路的安装与调试1.三相异步电动机的点动及单向运行控制线路的设计2.（1）三相异步电动机的点动控制线路3.电动机的点动控制电路，可以控制机械设备的步进和步退，电动机只作短时动作，不连续供电旋转。
机械设备手动控制间断工作，即按下启动按钮，电动机转动，松开按钮，电动机停转，这样的控制称为点动。
4.点动控制线路如图1-1 -1所示。
线路动作过程:先合上电源开关QS，按下按钮SB-KM线圈得电- +KM主触点闭合-→电动机M启动运转。
松开按钮SB-→KM线圈失电-→KM主触点断开-电动机M停止运转。
（2）三相异步电动机的点动及单向运行控制线路原理图（3）机械设备单向运转即电动机单向连续工作，而在一般控制设备中，单向运行为基本要求时，为了调试维修等需要，要求设备同时具有点动和单向运行控制功能，完成这种功能的控制电路即为混合控制电路。
其电气控制线路如图所示：线路的动作过程:先合上电源开关QS,点动控制、单向运行控制和停止的工作过程如下。
(1)点动控制。
按下按钮SB3- →SB3常闭触点先分断(切断KM辅助触点电路)。
SB3常开触点后闭合(KM辅助触点闭合) -→KM线圈得电→KM主触点闭合-→电动机M启动运转。
(2)松开按钮SB3- +SB3 常开触点先恢复分断→KM线圈失电→KM主触点断开( KM辅助触点断开)后SB3常闭触点恢复闭合→电动机M停止运转，实现了点动控制。
(3)(2)单向运行控制。
按下按钮SB2-→KM 线圈得电→KM主触点闭合(KM辅助触点闭合)-→电动机M启动运转。
实现了单向运行控制。
(4)(3)停止。
按下停止按钮SB1-→KM线圈失电→KM 主触点断开电动机M停止运转。
项目二、三相异步电动机正反转启动控制线路的安装与调试1.接触器互锁的正、反转控制线路2.图1-2-1所示为电动机正反转控制电路。
