【例5-1】电路如图 (a)、(b)所示。
（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。
图(a) 图(b)【相关知识】负反馈及负反馈放大电路。
【解题思路】（1）根据瞬时极性法判断电路的反馈极性及类型。
（2）根据反馈网络求电路的反馈系数。
【解题过程】（1）判断电路反馈极性及类型。
在图(a)中，电阻网络构成反馈网络，电阻两端的电压是反馈电压，输入电压与串联叠加后作用到放大电路的输入端（管的）；当令=0时，＝0，即正比与；当输入信号对地极性为♁时，从输出端反馈回来的信号对地极性也为♁，故本电路是电压串联负反馈电路。
在图（b）电路中，反馈网络的结构与图（a）相同，反馈信号与输入信号也时串联叠加，但反馈网络的输入量不是电路的输出电压而是电路输出电流（集电极电流），反馈极性与图（a）相同，故本电路是电流串联负反馈电路。
（2）为了分析问题方便，画出图(a) 、(b)的反馈网络分别如图（c）、(d)所示。
图(c) 图(d)由于图(a)电路是电压负反馈，能稳定输出电压，即输出电压信号近似恒压源，内阻很小，计算反馈系数时，不起作用。
由图（c）可知，反馈电压等于输出电压在电阻上的分压。
即故图(a)电路的反馈系数由图（d）可知反馈电压等于输出电流的分流在电阻上的压降。
故图(b)电路的反馈系数【例5-2】在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若从放大电路的输出回路有通路引回其输入回路，则说明电路引入了反馈。
（2）若放大电路的放大倍数为“＋”，则引入的反馈一定是正反馈，若放大电路的放大倍数为“−”，则引入的反馈一定是负反馈。
（3）直接耦合放大电路引入的反馈为直流反馈，阻容耦合放大电路引入的反馈为交流反馈。
（4）既然电压负反馈可以稳定输出电压，即负载上的电压，那么它也就稳定了负载电流。
（5）放大电路的净输入电压等于输入电压与反馈电压之差，说明电路引入了串联负反馈；净输入电流等于输入电流与反馈电流之差，说明电路引入了并联负反馈。

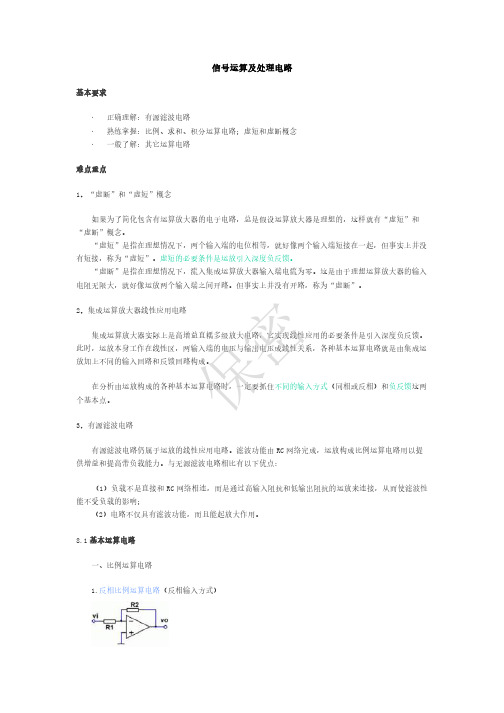

信号运算及处理电路基本要求·正确理解：有源滤波电路 ·熟练掌握：比例、求和、积分运算电路；虚短和虚断概念 · 一般了解：其它运算电路难点重点1．“虚断”和“虚短”概念如果为了简化包含有运算放大器的电子电路，总是假设运算放大器是理想的，这样就有“虚短”和“虚断”概念。
“虚短”是指在理想情况下，两个输入端的电位相等，就好像两个输入端短接在一起，但事实上并没有短接，称为“虚短”。
虚短的必要条件是运放引入深度负反馈。
“虚断”是指在理想情况下，流入集成运算放大器输入端电流为零。
这是由于理想运算放大器的输入电阻无限大，就好像运放两个输入端之间开路。
但事实上并没有开路，称为“虚断”。
2．集成运算放大器线性应用电路集成运算放大器实际上是高增益直耦多级放大电路，它实现线性应用的必要条件是引入深度负反馈。
此时，运放本身工作在线性区，两输入端的电压与输出电压成线性关系，各种基本运算电路就是由集成运放加上不同的输入回路和反馈回路构成。
在分析由运放构成的各种基本运算电路时，一定要抓住不同的输入方式（同相或反相）和负反馈这两个基本点。
3．有源滤波电路有源滤波电路仍属于运放的线性应用电路。
滤波功能由RC 网络完成，运放构成比例运算电路用以提供增益和提高带负载能力。
与无源滤波电路相比有以下优点：（1）负载不是直接和RC 网络相连，而是通过高输入阻抗和低输出阻抗的运放来连接，从而使滤波性能不受负载的影响；（2）电路不仅具有滤波功能，而且能起放大作用。
8.1基本运算电路一、比例运算电路1.反相比例运算电路（反相输入方式）保密（1）闭环电压放大倍数 Ａvf=Ｖo/Ｖi=-Ｒ2/Ｒ1（2）当Ｒ2=Ｒ1时，闭环电压放大倍数为-1，此时的运算放大电路称为反相器。
（3）由于“虚短”，且同相输入端接地，所以此种组态电路具有虚地特性，即反相输入端近似地电位。
