信号的运算及处理电路

数字信号处理电路分析数字信号处理（Digital Signal Processing，简称DSP）是指对数字信号进行采样、量化、编码和计算等处理的技术。

数字信号处理电路（Digital Signal Processing Circuit，简称DSP电路）是实现数字信号处理功能的硬件电路。

1. 数字信号处理电路的基本原理数字信号处理电路由以下几部分构成：采样电路、模数转换电路、数字信号处理器和数模转换电路。

其基本原理如下：1.1 采样电路：将连续时间的模拟信号转换成离散时间的数字信号。

采样定理规定了采样频率应大于信号最高频率的两倍，以避免采样失真。

1.2 模数转换电路：将连续的模拟信号转换成对应的数字信号。

模数转换器的核心是模数转换器芯片，采用逐级逼近型模数转换器或者delta - sigma调制器。

1.3 数字信号处理器：对数字信号进行数学运算和算法处理的核心部件。

它可以用于音频、视频等信号的压缩、滤波、变换等处理。

1.4 数模转换电路：将数字信号转换为模拟信号，以便于输出到外部设备。

2. DSP电路常用应用及分析2.1 音频信号处理DSP电路广泛应用于音频设备中，如音乐播放器、音响等。

采用DSP电路可以对音频信号进行滤波、均衡、混响等处理，以改善音质和增加音效。

2.2 图像处理在数字相机、手机摄像头等设备中，DSP电路可用于图像处理，如去噪、增强对比度、调整颜色平衡等。

DSP电路的高速处理能力和算法优化可以提供更好的图像质量。

2.3 通信信号处理在通信领域，DSP电路被广泛应用于调制解调、编解码、信号压缩等方面。

采用DSP电路可以提高通信质量和信号处理的速度。

2.4 视频信号处理DSP电路在电视、监控摄像头等设备中也起到重要作用。

例如，DSP电路可以完成视频信号的编码、解码、去噪和增强，以提高图像质量和显示效果。

2.5 生物医学信号处理生物医学信号处理是DSP电路的重要应用领域之一。

通过DSP电路可以对生物医学信号进行滤波、去噪、生理参数提取等处理，为医学诊断和治疗提供支持。

7章-信号的运算和处理题解(第四版模电答案)第七章信号的运算和处理自测题一、现有电路：A. 反相比例运算电路B. 同相比例运算电路C. 积分运算电路D. 微分运算电路E. 加法运算电路F. 乘方运算电路选择一个合适的答案填入空内。

（1）欲将正弦波电压移相＋90O，应选用。

（2）欲将正弦波电压转换成二倍频电压，应选用。

（3）欲将正弦波电压叠加上一个直流量，应选用。

（4）欲实现A u＝－100的放大电路，应选用。

（5）欲将方波电压转换成三角波电压，应选用。

（6）欲将方波电压转换成尖顶波波电压，应选用。

解：（1）C （2）F （3）E （4）A （5）C （6）D二、填空：（1）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。

（2）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。

（3）为了获得输入电压中的低频信号，应选用滤波电路。

（4）为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。

解：（1）带阻（2）带通（3）低通（4）有源三、已知图T7.3所示各电路中的集成运放均为理想运放，模拟乘法器的乘积系数k 大于零。

试分别求解各电路的运算关系。

图T7.3解：图（a ）所示电路为求和运算电路，图（b ）所示电路为开方运算电路。

它们的运算表达式分别为I3142O 2O43'O 43I 12O2O1O I343421f 2I21I1f O1 )b (d 1)1()( )a (u R kR R R u ku R R u R R u R R u t u RCu u R R R R R R R u R u R u ⋅=⋅-=-=-=-=⋅+⋅+++-=⎰∥习题本章习题中的集成运放均为理想运放。

7.1 填空：（1）运算电路可实现A u＞1的放大器。

（2）运算电路可实现A u＜0的放大器。

（3）运算电路可将三角波电压转换成方波电压。

（4）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。

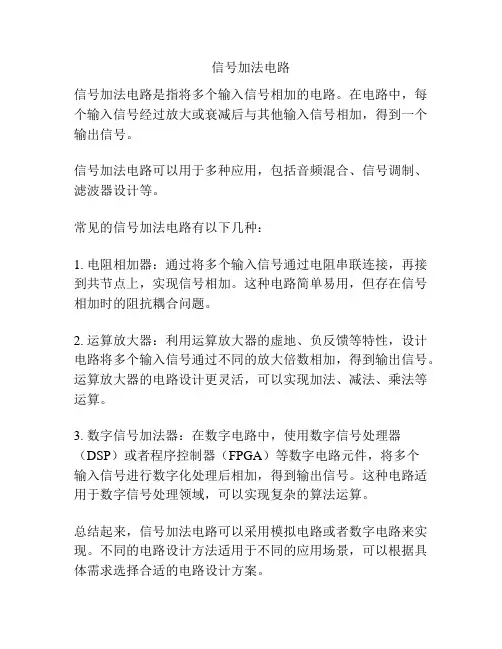

信号加法电路
信号加法电路是指将多个输入信号相加的电路。

在电路中，每个输入信号经过放大或衰减后与其他输入信号相加，得到一个输出信号。

信号加法电路可以用于多种应用，包括音频混合、信号调制、滤波器设计等。

常见的信号加法电路有以下几种：
1. 电阻相加器：通过将多个输入信号通过电阻串联连接，再接到共节点上，实现信号相加。

这种电路简单易用，但存在信号相加时的阻抗耦合问题。

2. 运算放大器：利用运算放大器的虚地、负反馈等特性，设计电路将多个输入信号通过不同的放大倍数相加，得到输出信号。

运算放大器的电路设计更灵活，可以实现加法、减法、乘法等运算。

3. 数字信号加法器：在数字电路中，使用数字信号处理器（DSP）或者程序控制器（FPGA）等数字电路元件，将多个
输入信号进行数字化处理后相加，得到输出信号。

这种电路适用于数字信号处理领域，可以实现复杂的算法运算。

总结起来，信号加法电路可以采用模拟电路或者数字电路来实现。

不同的电路设计方法适用于不同的应用场景，可以根据具体需求选择合适的电路设计方案。

信号运算电路实验报告-回复实验目的：使用信号运算电路进行信号处理，掌握电路的基本原理和实际应用。

实验设备：信号发生器、示波器、运算放大器、电阻、电容等元器件。

实验原理：信号运算电路是利用运算放大器实现信号的加法、减法、乘法和除法等运算。

运算放大器是一种具有高增益、高输入阻抗和低输出阻抗的电子放大器，可以将信号放大至任意幅度。

通过将不同信号经过运算放大器进行适当运算，可以实现对信号的不同处理。

在信号运算电路中，常用的电路有电压加法器、电压减法器、电压乘法器和电压除法器等。

实验步骤：1. 连接实验电路：根据实验要求，将所需的运算放大器、电阻、电容等元器件连接成所需的信号运算电路。

2. 设置信号发生器：将信号发生器的输出信号设置为所需的输入信号。

根据实验要求，设置信号发生器的频率、幅度等参数，使其输出符合实验要求的信号。

3. 信号运算：将信号发生器的输出信号输入至信号运算电路中，通过运算放大器对信号进行相应的运算。

4. 示波器观察：将信号运算电路的输出信号连接至示波器，观察输出信号的波形和幅度等特征。

5. 实验记录：记录实验过程中的各项数据和观察结果，包括输入信号的频率、幅度，输出信号的波形和幅度等。

6. 实验分析：根据实验记录的数据和观察结果，分析实验过程中的现象和规律，进一步理解信号运算电路的工作原理。

实验结果：在实验过程中，利用信号运算电路对输入信号进行加法、减法、乘法和除法的运算，观察到了输出信号与输入信号之间的关系。

通过示波器观察，我们可以看到不同运算电路的输出信号具有不同的幅度、相位和波形等特点。

通过实验记录的数据分析，我们可以得出不同输入信号对输出信号的影响，进一步掌握信号运算电路的原理和应用。

实验总结：通过本次实验，我们深入了解了信号运算电路的原理和应用，掌握了使用运算放大器进行信号处理的基本方法。

在实验中，我们通过连接实验电路、设置信号发生器、观察输出信号等步骤，一步一步完成了实验任务。
