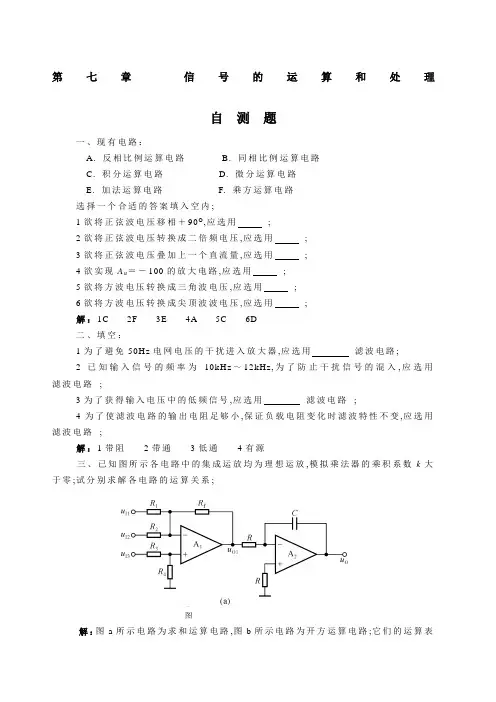

第七章信号的运算和处理自测题一、现有电路：A. 反相比例运算电路B. 同相比例运算电路C. 积分运算电路D. 微分运算电路E. 加法运算电路F. 乘方运算电路选择一个合适的答案填入空内;1欲将正弦波电压移相＋90O,应选用;2欲将正弦波电压转换成二倍频电压,应选用;3欲将正弦波电压叠加上一个直流量,应选用;4欲实现A u＝－100的放大电路,应选用;5欲将方波电压转换成三角波电压,应选用;6欲将方波电压转换成尖顶波波电压,应选用;解：1C 2F 3E 4A 5C 6D二、填空：1为了避免50Hz电网电压的干扰进入放大器,应选用滤波电路;2已知输入信号的频率为10kHz～12kHz,为了防止干扰信号的混入,应选用滤波电路;3为了获得输入电压中的低频信号,应选用滤波电路;4为了使滤波电路的输出电阻足够小,保证负载电阻变化时滤波特性不变,应选用滤波电路;解：1带阻2带通3低通4有源三、已知图所示各电路中的集成运放均为理想运放,模拟乘法器的乘积系数k大于零;试分别求解各电路的运算关系;图解：图a所示电路为求和运算电路,图b所示电路为开方运算电路;它们的运算表达式分别为习题本章习题中的集成运放均为理想运放;填空：1 运算电路可实现A u＞1的放大器;2 运算电路可实现A u＜0的放大器;3 运算电路可将三角波电压转换成方波电压;4 运算电路可实现函数Y＝aX1＋bX2＋cX3,a、b和c均大于零;5 运算电路可实现函数Y＝aX1＋bX2＋cX3,a、b和c均小于零;6 运算电路可实现函数Y＝aX2;解：1同相比例2反相比例3微分4同相求和5反相求和6乘方电路如图所示,集成运放输出电压的最大幅值为±14V,填表;图u I/Vu O1/Vu O2/V解：u O1＝－R f /R u I＝－10u I,u O2＝1+R f /R u I＝11u I;当集成运放工作到非线性区时,输出电压不是＋14V,就是－14V;u I/Vu O1/V －1 －5 －10 －14u O2/V 11 14设计一个比例运算电路, 要求输入电阻R i＝20kΩ, 比例系数为－100;解：可采用反相比例运算电路,电路形式如图a所示;R＝20kΩ,R f＝2MΩ;电路如图所示,试求：1输入电阻；2比例系数;解：由图可知R i＝50kΩ,u M＝－2u I;即 3OM 4M 2M R u u R u R u -+=-输出电压 I M O 10452u u u -== 图电路如图所示,集成运放输出电压的最大幅值为±14V,u I 为2V 的直流信号;分别求出下列各种情况下的输出电压;1R 2短路；2R 3短路；3R 4短路；4R 4断路;解：1V 4 2I 13O -=-=-=u R R u 2V 4 2I 12O -=-=-=u R R u 3电路无反馈,u O ＝－14V 4V 8 4I 132O -=-=+-=u R R R u 试求图所示各电路输出电压与输入电压的运算关系式;解：在图示各电路中,集成运放的同相输入端和反相输入端所接总电阻均相等;各电路的运算关系式分析如下：a 13I2I1I33f I22f I11f O 522u u u u R Ru R R u R R u +--=⋅+⋅-⋅-= b 13I2I1I33f I22f I11f O 1010u u u u R Ru R R u R R u ++-=⋅+⋅+⋅-= 图c )( 8)(I1I2I1I21fO u u u u R R u -=-=d I44f I33f I22f I11f O u R Ru R R u R R u R R u ⋅+⋅+⋅-⋅-= 在图所示各电路中,集成运放的共模信号分别为多少要求写出表达式;解：因为集成运放同相输入端和反相输入端之间净输入电压为零,所以它们的电位就是集成运放的共模输入电压;图示各电路中集成运放的共模信号分别为a I3IC u u =b I3I2I3322I2323IC 1111110u u u R R R u R R R u +=⋅++⋅+=c I2I2f 1f IC 98u u R R R u =⋅+=d I4I3I4433I3434IC 4114140u u u R R R u R R R u +=⋅++⋅+=图所示为恒流源电路,已知稳压管工作在稳压状态,试求负载电阻中的电流;图解：6.02Z2P L ===R U R u I mA 电路如图所示;1写出u O 与u I 1、u I 2的运算关系式；2当R W 的滑动端在最上端时,若u I 1＝10mV,u I 2＝20mV,则u O ＝ 3若u O 的最大幅值为±14V,输入电压最大值 u I 1ma x ＝10mV,u I 2ma x＝20mV,最小值均为0V,则为了保证集成运放工作在线性区,R 2的最大值为多少图解：1A 2同相输入端电位输出电压 ))(1(10)1(I1I212P212O u u R Ru R R u -+=⋅+= 或 )(10I1I21WO u u R R u -⋅⋅= 2将u I 1＝10mV,u I 2＝20mV 代入上式,得u O ＝100mV3根据题目所给参数,)(I1I2u u -的最大值为20mV;若R 1为最小值,则为保证集成运放工作在线性区, )(I1I2u u -＝20mV 时集成运放的输出电压应为＋14V,写成表达式为 故 R 1m i n ≈143ΩR 2ma x ＝R W －R 1m i n ≈10－k Ω≈ k Ω分别求解图所示各电路的运算关系;图解：图a 所示为反相求和运算电路；图b 所示的A 1组成同相比例运算电路,A 2组成加减运算电路；图c 所示的A 1、A 2、A 3均组成为电压跟随器电路,A 4组成反相求和运算电路;a 设R 3、R 4、R 5的节点为M,则b 先求解u O 1,再求解u O ;cA 1、A 2、A 3的输出电压分别为u I 1、u I 2、u I 3;由于在A 4组成的反相求和运算电路中反相输入端和同相输入端外接电阻阻值相等,所以在图a 所示电路中,已知输入电压u I 的波形如图b 所示,当t ＝0时u O ＝0;试画出输出电压u O 的波形;图解：输出电压的表达式为 )(d 11O I O 21t u t u RC u t t +-=⎰当u I 为常量时若t ＝0时u O ＝0,则t ＝5ms 时 u O ＝－100×5×5×10－3V ＝－;当t ＝15mS 时u O ＝－100×－5×10×10－3＋－V ＝;因此输出波形如解图所示;解图已知图所示电路输入电压u I 的波形如图b 所示,且当t ＝0时u O ＝0;试画出输出电压u O 的波形;图解图解：输出电压与输入电压的运算关系为u O ＝100u I t 2－t 1＋ u I －u C t 1,波形如解图所示;试分别求解图所示各电路的运算关系;图解：利用节点电流法,可解出各电路的运算关系分别为： a t u u t u CR u R R u d 100d 1I I I 1I 12O ⎰⎰--=--= b I I 3I 21I 1O 2d d 10d d u tuu C C t u RC u --=--=- c t u t u RCu d 10d 1I 3I O ⎰⎰==d t u u t R u R u C u d )5.0(100d )(1I2I12I21I1O +-=+-=⎰⎰ 在图所示电路中,已知R 1＝R ＝R '＝100k Ω,R 2＝R f ＝100k Ω,C ＝1μF;图1试求出u O 与 u I 的运算关系;2设t ＝0时u O ＝0,且u I 由零跃变为－1V,试求输出电压由零上升到＋6V 所需要的时间;解：1因为A 1的同相输入端和反相输入端所接电阻相等,电容上的电压u C ＝u O ,所以其输出电压 电容的电流因此,输出电压2u O ＝－10u I t 1＝－10×－1×t 1V ＝6V,故t 1＝;即经秒输出电压达到6V;试求出图所示电路的运算关系;图解：设A 2的输出为u O 2;因为R 1的电流等于C 的电流,又因为A 2组成以u O 为输入的同相比例运算电路,所以在图所示电路中,已知u I 1＝4V,u I 2＝1V;回答下列问题：图1当开关S 闭合时,分别求解A 、B 、C 、D 和u O 的电位； 2设t ＝0时S 打开,问经过多长时间u O ＝0解：1U A ＝7V,U B ＝4V,U C ＝1V,U D ＝－2V,u O ＝2 U D ＝－4V; 2因为u O ＝2u D －u O 3,2 u D ＝－4V,所以u O 3＝－4V 时,u O 才为零;即为了使图所示电路实现除法运算,1标出集成运放的同相输入端和反相输入端；2求出u O和u I1、u I2的运算关系式;图解：1为了保证电路引入负反馈,A的上端为“－”,下端为“＋”;2根据模拟乘法器输出电压和输入电压的关系和节点电流关系,可得所以求出图所示各电路的运算关系;解：电路a实现求和、除法运算,电路b实现一元三次方程;它们的运算关系式分别为在下列各种情况下,应分别采用哪种类型低通、高通、带通、带阻的滤波电路;1抑制50Hz交流电源的干扰；2处理具有1Hz固定频率的有用信号；3从输入信号中取出低于2kHz的信号；4抑制频率为100kHz以上的高频干扰;解：1带阻滤波器2带通滤波器3低通滤波器4低通滤波器试说明图所示各电路属于哪种类型的滤波电路,是几阶滤波电路;图解：图a所示电路为一阶高通滤波器;图b所示电路二阶高通滤波器;图c所示电路二阶带通滤波器;图d所示电路二阶带阻滤波器;设一阶LPF和二阶HPF的通带放大倍数均为2,通带截止频率分别为2kHz和100Hz;试用它们构成一个带通滤波电路,并画出幅频特性;解：低通滤波器的通带截止频率为2Hz,高通滤波器的通带截止频率为100kHz;将两个滤波器串联,就构成一个带通滤波电路;其通带放大倍数为通带增益为幅频特性如解图所示;解图在图7.3.9所示电路中,已知通带放大倍数为2,截至频率为1kHz,C 取值为1μF;试求取电路中各电阻的阻值;解：因为通带放大倍数2p=u A ,所以Q ＝1,2 ==pf f u A ;因为RCf f p π210==,代入数据,得Ω≈160R 为使得集成运放同相输入端和反相输入端所接电阻相等,则Ω≈==K R R R 640421 试分析图所示电路的输出u O 1、u O 2和u O 3分别具有哪种滤波特性LPF 、HPF 、BPF 、BEF图解：以u O 1为输出是高通滤波器,以u O 2为输出是带通滤波器,以u O 3为输出是低通滤波器;。
