基于STM32的脉搏血氧仪设计

基于STM32的脉搏测量仪设计脉搏测量仪是一种用于测量人体脉搏的仪器。

本文将设计一种基于STM32的脉搏测量仪，并介绍其主要功能和设计思路。

一、功能需求分析脉搏测量仪的主要功能为测量人体脉搏，并实时显示脉搏波形和心率。

根据这一功能需求，我们可以进一步分析出所需的具体功能模块：1.传感器模块：用于检测人体脉搏，并将其转换为电信号。

2.信号处理模块：对传感器采集到的信号进行放大、滤波和数字化处理。

3.心率计算模块：通过对信号进行处理，实时计算出心率。

4.显示模块：将心率和脉搏波形实时显示在屏幕上。

二、硬件设计1.传感器模块采用光电测量原理，通过红外光发射二极管和光敏电阻来检测人体脉搏。

在手指上放置一个带有光敏电阻的小夹具，通过红外光源照射手指，当光线被血液吸收时，光敏电阻的电阻值会发生变化，从而可以检测到脉搏信号。

2.信号处理模块采用了运放电路来放大和滤波脉搏信号，然后使用STM32的模数转换器将信号转换为数字信号。

运放电路中的放大倍数和滤波器的参数可以通过调试来确定，以获得最佳的脉搏信号质量。

3.心率计算模块将数字信号经过处理后，使用算法计算出心率。

常用的方法是通过寻找脉搏信号的波峰和波谷，然后计算脉搏波的周期，再根据周期计算心率。

4.显示模块使用了液晶显示屏，可以将心率和脉搏波形实时显示在屏幕上。

可以使用STM32的GPIO口和SPI接口来控制液晶显示屏。

三、软件设计1.通过STM32的GPIO口和SPI接口，将数据发送到液晶显示屏上，并实时更新心率和脉搏波形。

可以使用TFTLCD库来进行液晶显示的控制。

2.使用STM32的定时器和中断功能，对脉搏信号进行采样和计算心率。

可以通过设置定时器的时钟源和分频系数来控制采样率。

3.心率计算算法可以在软件中实现，通过对脉搏波形进行检测和分析，计算心率并显示在屏幕上。

四、系统测试在设计完成后，可以进行系统测试来验证脉搏测量仪的功能和性能。

可以通过将传感器模块连接到手指上，然后打开设备，观察屏幕上显示的心率和脉搏波形是否正确。

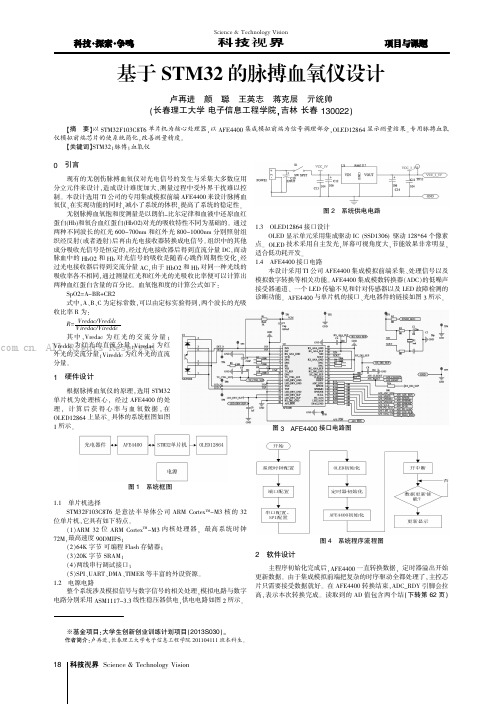

0引言现有的无创伤脉搏血氧仪对光电信号的发生与采集大多数应用分立元件来设计,造成设计难度加大、测量过程中受外界干扰难以控制。

本设计选用TI 公司的专用集成模拟前端AFE4400来设计脉搏血氧仪,在实现功能的同时,减小了系统的体积,提高了系统的稳定性。

无创脉搏血氧饱和度测量是以朗伯-比尔定律和血液中还原血红蛋白(Hb)和氧合血红蛋白(HbO2)对光的吸收特性不同为基础的。

通过两种不同波长的红光600~700nm 和红外光800~1000nm 分别照射组织经反射(或者透射)后再由光电接收器转换成电信号。

组织中的其他成分吸收光信号是恒定的,经过光电接收器后得到直流分量DC,而动脉血中的HbO2和Hb 对光信号的吸收是随着心跳作周期性变化,经过光电接收器后得到交流分量AC,由于HbO2和Hb 对同一种光线的吸收率各不相同,通过测量红光和红外光的光吸收比率便可以计算出两种血红蛋白含量的百分比。

血氧饱和度的计算公式如下:SpO2=A-BR+CR2式中,A、B、C 为定标常数,可以由定标实验得到,两个波长的光吸收比率R 为:R =Vredac/Vreddc Viredac/Vireddc其中,Vredac 为红光的交流分量;Vreddc 为红光的直流分量;Viredac 为红外光的交流分量;Vireddc 为红外光的直流分量。

1硬件设计根据脉搏血氧仪的原理,选用STM32单片机为处理核心,经过AFE4400的处理,计算后获得心率与血氧数据,在OLED12864上显示。

具体的系统框图如图1所示。

图1系统框图1.1单片机选择STM32F103C8T6是意法半导体公司ARM Cortex TM -M3核的32位单片机,它具有如下特点。

(1)ARM 32位ARM Cortex TM -M3内核处理器,最高系统时钟72M,最高速度90DMIPS;(2)64K 字节可编程Flash 存储器;(3)20K 字节SRAM;(4)两线串行调试接口;(5)SPI、UART、DMA、TIMER 等丰富的外设资源。
