按照平法图集11 G101-2 的说法,把楼梯分为 AT ～HT 等多种情况,常见的楼梯有 AT 、BT 、CT 、DT 四种情况,我们这份图纸涉及AT 和 DT 两种情况, 虽然 AT 和BT 在《算量就这么简单》框架系列已经讲过,但是11 G101-2 有所变化,下面分别讲解这两种楼梯的计算原理。
一、认识AT 型楼梯( 一) AT 型楼梯示意图AT 型楼梯就是楼梯板直接搭在高低端梯梁上, 示意图如图2. 15. 1 所示,图2. 15. 1 AT 型楼梯构造示意图( 二) AT 型楼梯配筋构造AT 型楼梯配筋构造如图2. 15. 2 所示。
图2. 15. 2 AT 型楼梯板配筋构造注: 1. 当采用 HPB300 光面钢筋时, 除梯板上部纵筋的跨内端头做90°直角弯钩外,所有末端应做180°的弯钩;2.图中上部纵筋锚固长度0. 35Lab用于设计按铰接的情况,括号内数据0.6L ab 用于设计考虑充分发挥钢筋抗拉强度的情况, 具体工程中设计应指明采用何种情况;3.上部纵筋有条件时可直接伸入平台板内锚固, 从支座内边算起总锚固长度不小于La , 如图中虚线所示;4.上部纵筋需伸至支座对边再向下弯折二、AT 型楼梯钢筋计算我们按照图 2. 15. 2 的钢筋编号,一一讲解 AT 型楼梯钢筋的算法。

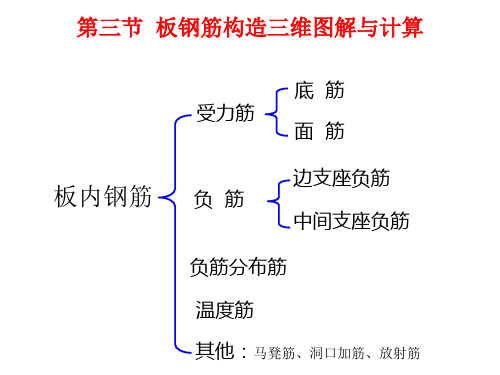

( 一) AT 型楼梯①号纵筋计算①号钢筋属于斜段部分下部纵筋,包括受力筋和分布筋,我们要分别计算他们的长度和根数。
1. ①号下部纵筋长度根数计算( 1) 长度计算①号下部纵筋长度计算如图2. 15. 3 所示。
图2. 15. 3梯板底部①号下部纵筋长度计算图( 2) 根数计算我们按照底部受力筋起步为50 mm 来计算①号受力筋根数计算,如图2. 15.4 所示。
图2. 15. 4 梯板底部①号下部纵筋根数计算图2.①号下部纵筋的分布筋长度根数计算( 1) 长度计算①号下部纵筋的分布筋长度计算如图2. 15. 5 所示。
