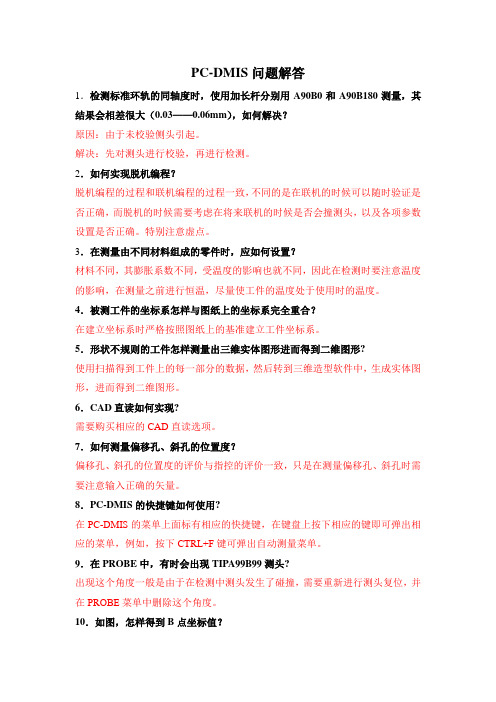

PC-DMIS问题解答1．检测标准环轨的同轴度时，使用加长杆分别用A90B0和A90B180测量，其结果会相差很大（0.03——0.06mm），如何解决？原因：由于未校验侧头引起。
解决：先对测头进行校验，再进行检测。
2．如何实现脱机编程？脱机编程的过程和联机编程的过程一致，不同的是在联机的时候可以随时验证是否正确，而脱机的时候需要考虑在将来联机的时候是否会撞测头，以及各项参数设置是否正确。
特别注意虚点。
3．在测量由不同材料组成的零件时，应如何设置？材料不同，其膨胀系数不同，受温度的影响也就不同，因此在检测时要注意温度的影响，在测量之前进行恒温，尽量使工件的温度处于使用时的温度。
4．被测工件的坐标系怎样与图纸上的坐标系完全重合？在建立坐标系时严格按照图纸上的基准建立工件坐标系。
5．形状不规则的工件怎样测量出三维实体图形进而得到二维图形?使用扫描得到工件上的每一部分的数据，然后转到三维造型软件中，生成实体图形，进而得到二维图形。
6．CAD直读如何实现?需要购买相应的CAD直读选项。
7．如何测量偏移孔、斜孔的位置度？偏移孔、斜孔的位置度的评价与指控的评价一致，只是在测量偏移孔、斜孔时需要注意输入正确的矢量。
8．PC-DMIS的快捷键如何使用?在PC-DMIS的菜单上面标有相应的快捷键，在键盘上按下相应的键即可弹出相应的菜单，例如，按下CTRL+F键可弹出自动测量菜单。
9．在PROBE中，有时会出现TIPA99B99测头?出现这个角度一般是由于在检测中测头发生了碰撞，需要重新进行测头复位，并在PROBE菜单中删除这个角度。
10．如图，怎样得到B点坐标值？首先测量圆柱，然后穿刺平面得到A点，在沿着轴线偏移3mm即可得到B点。
实际上此类点均由构造得到，关键在于找到相应的构造方法。
11、LOCATION和DISTANCE当使用Location来输出YZ方向孔相对于XY平面的Z方向的距离的报告时遇到的问题。
假如使用2维距离来输出这个评价的结果时，该结果在公差范围之内并且非常接近表平面的设置。
专家PC-DMIS报告-直线度最大实体符号M解读！
直线度(Straightness)
直线度是指表面的线要素或尺寸要素的提取中心线满足是一条直线的程度；
1. 直线度应用在要素表面，控制表面每条线要素的直线度；
2.直线度标注在圆柱要素的尺寸线上或尺寸线延长线上，控制提取中心线的直线度；
直线度PC-DMIS报告解读
1.当评价对象是表面线要素的直线度，此时评价对象是直线，不是尺寸要素（什么是尺寸要素？请查看往期文章），不能带实体符号，无补偿值BONUS。
2.当评价对象是尺寸要素的提取中心线的直线度时，例如孔或轴提取中心线直线度时如下：
（1）以孔为例讲解： A.独立状态（RFS）时的直线度（即公差值后不带实体符号）报告如下，。
PC-DMIS 问题集AE问题集1、Q: 如何恢复PC-DMIS软件中的提示对话框？A: 打开PC-DMIS软件按F5设置，找到警告把要提示的对话框前面的勾去掉即可。
2、Q: 报告负公差显示为正，在哪里修改？A: 在F5，尺寸选项，把负公差显示负数打勾。
3、Q: 手动测量回退距离在哪里修改？A: 在“编辑——参数设置——设置（快捷键F5）”，“零件/坐标测量机”手动触测回退距离。
注意：只能设置少于2.54。
4、Q: 修改手动测量元素理论值时，把“不再提示”勾掉了，怎样才能再次显示？A: F5快捷键中警告菜单内，将此提示恢复。
5、Q: 为什么软件测量完一个点后就自动确认，不能进行其他特征的手动测量？A: 到F5设置中把逐点模式的勾取消掉。
6、Q: 测头角度、小数点位数在哪里设置？A: F5设置中。
7、Q: 自动测量圆，角度矢量I、J、K怎么理解？A: 圆的起始点位置。
例如：1、0、0就代表起始角度在X轴正方向上，其中起始角度表示第一点的位置，终止角表示圆弧大小。
8、Q:坐标系建好后选项框没有“CAD=工件”？A: 注意编辑窗口光标位置，光标后有程序内容，将不显示该功能，将需要“CAD=工件”功能的下面的程序内容全部删除；如光标已经在程序最下边，鼠标双击程序最后的语句；也可以“操作——图形显示窗口——CAD拟合零件”完成。
9、Q: 圆柱度结果为0？A: 检查该圆柱是不是测了6个点，圆柱度必须测8点以上。
10、Q: 测量时出现对话框“未找到曲面刺穿点”？A: 检查曲面和触测方向。
11、Q: 校验测头时，机器测头座跑到别的位置，然后提示“测头错过零件”？A: 检查该零件程序单位是否为英寸，该问题通常在重新导入联机文件后或者重装软件后新建零件程序的时候没有注意到单位的选择，误将英寸作毫米了。
12、Q: 为什么机器开机后加电不成功，并发出“嘟嘟嘟”声？A: 检查气源是否打开或气压是否充足。
13、Q: 为什么机器开机后XYZ三轴只能往轴的正方向移动？A: 打开软件并加电让机器先回零点。
