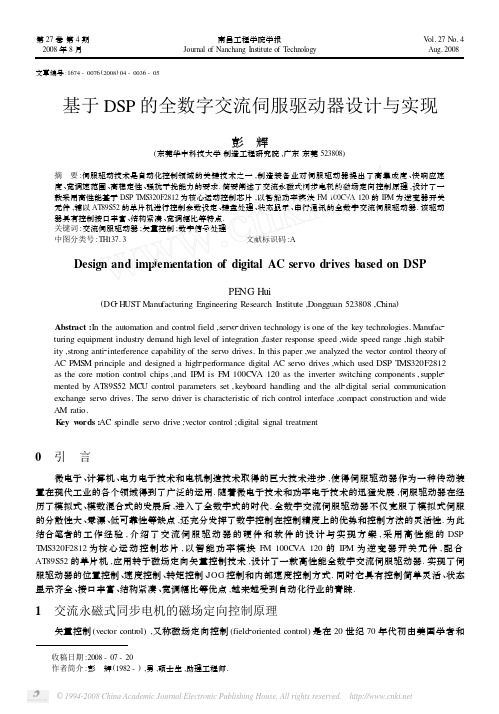

收稿日期:2008-07-20作者简介:彭 辉(1982-),男,硕士生,助理工程师.文章编号:1674-0076(2008)04-0036-05基于DSP 的全数字交流伺服驱动器设计与实现彭 辉(东莞华中科技大学制造工程研究院,广东东莞523808)摘 要:伺服驱动技术是自动化控制领域的关键技术之一,制造装备业对伺服驱动器提出了高集成度、快响应速度、宽调速范围、高稳定性、强抗干扰能力的要求.简要阐述了交流永磁式同步电机的磁场定向控制原理,设计了一款采用高性能基于DSP T MS320F2812为核心运动控制芯片,以智能功率模块F M 100C VA 120的IP M 为逆变器开关元件,辅以AT 89S52的单片机进行控制参数设定、键盘处理、状态显示、串行通讯的全数字交流伺服驱动器.该驱动器具有控制接口丰富、结构紧凑、宽调幅比等特点.关键词:交流伺服驱动器;矢量控制;数字信号处理中图分类号:TH137.3 文献标识码:ADesign and implementation of digital AC servo drives based on DSPPE NG Hui(DG 2H UST Manu facturing Engineering Research Institute ,Dongguan 523808,China )Abstract :In the automation and control field ,serv o 2driven technology is one of the key technologies.Manu fac 2turing equipment industry demand high level of integration ,faster response speed ,wide speed range ,high stabil 2ity ,strong anti 2interference capability of the serv o drives.In this paper ,we analyzed the vector control theory of AC PMS M principle and designed a high 2performance digital AC serv o drives ,which used DSP T MS320F2812as the core m otion control chips ,and IPM is FM 100C VA 120as the inverter switching com ponents ,supple 2mented by AT89S52MC U control parameters set ,keyboard handling and the all 2digital serial communication exchange serv o drives.The serv o driver is characteristic of rich control interface ,com pact construction and wide AM ratio.K ey w ords :AC spindle serv o drive ;vector control ;digital signal treatment0 引 言微电子、计算机、电力电子技术和电机制造技术取得的巨大技术进步,使得伺服驱动器作为一种传动装置在现代工业的各个领域得到了广泛的运用.随着微电子技术和功率电子技术的迅猛发展,伺服驱动器在经历了模拟式、模数混合式的发展后,进入了全数字式的时代.全数字交流伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等缺点,还充分发挥了数字控制在控制精度上的优势和控制方法的灵活性.为此结合笔者的工作经验,介绍了交流伺服驱动器的硬件和软件的设计与实现方案,采用高性能的DSP T MS320F2812为核心运动控制芯片,以智能功率模块FM 100C VA 120的IPM 为逆变器开关元件,配合AT89S52的单片机,应用转子磁场定向矢量控制技术,设计了一款高性能全数字交流伺服驱动器.实现了伺服驱动器的位置控制、速度控制、转矩控制、JOG 控制和内部速度控制方式.同时它具有控制简单灵活、状态显示齐全、接口丰富、结构紧凑、宽调幅比等优点,越来越受到自动化行业的青睐.1 交流永磁式同步电机的磁场定向控制原理矢量控制(vector control ),又称磁场定向控制(field 2oriented control )是在20世纪70年代初由美国学者和第27卷第4期2008年8月南昌工程学院学报Journal of Nanchang Institute of T echnology V ol.27N o.4Aug.2008德国学者各自提出的.联邦德国西门子公司的F.Blaschke 等提出“感应电机磁场定向的控制原理”.美国P 1C 1Custman 和A.A.Clark 申请的专利“感应电机定子电压的坐标变换控制”,它们的诞生使交流伺服驱动技术在精细化方面上大大迈进了一步,以后在实践中许多学者进行了大量的工作,经过不断的改进,历经近30年的时间,达到了可与直流调速系统的性能相媲美的程度.永磁同步伺服电动机的模型是一个多变量、非线性、强耦合系统.为了实现动态过程的矢量控制,首先要实现解耦.转子磁场定向控制是一种常用的解耦控制方法.转子磁场定向控制实际上是将Odq 同步旋转坐标系统放在转子上随转子同步旋转.其d 轴(直轴)与转子的磁场方向重合(定向),q 轴(交轴)逆时针超前d轴90°(电角度).假设电动机是线性的,参数不随温度等变化,磁滞、涡流等损耗忽略不计.关于永磁同步伺服机的矢量关系如图1所示.图1 永磁同步伺服电机的矢量图基于电机统一理论的结论可以得到转子坐标系(d 2q 轴系)中的永磁同步电机定子磁链方程为Ψs d =L d i s d +Ψr , Ψs q =L q i s q ,式中Ψr 为转子磁钢在定子上的耦合磁链;L d ,L q 为永磁同步电动机的直、交轴主电感;i s d ,i s q 为定子电流矢量的直、交轴分量.定子电压方程为u s d =r s i s d +p Ψs d -ωΨs q , u s q =r s i s q +p Ψs q -ωΨs q ,式中u s d ,u s q 为定子电压矢量u s 的d ,q 轴分量;ω为转子角频率.转矩方程为T d =p m (Ψs d i s q -Ψs q i s d )=p m [Ψr i s q +(L d -L q )i s d i s q ].从上式可以看出,永磁同步电动机的电磁转矩基本上取决于定子交轴电流分量和直轴电流分量.在永磁同步电动机中,由于转子磁链恒定不变,故可采用转子磁链定向方式来控制永磁式同步电机.为了简化控制系统常取i s d =0,i s q =i s .这时,电磁转矩只与定子电流的幅值成正比即:T d =p m Ψr i s .这与直流电机原理类似,通过调整直流量i s q 来控制转矩,从而实现三相永磁式同步交流伺服电机力矩的控制参数解耦,达到了矢量控制的目的.2 伺服驱动器的硬件设计全数字交流伺服驱动器的硬件部分采用TI 公司的高性能DSP T MS320F2812为核心运动控制芯片,以三菱公司智能功率模块FM 100C VA 120的IPM 为逆变器开关元件,配合Atmel 公司AT89S52的单片机来组成主回路、控制电路、数据采集电路,完成交流伺服驱动器的位置控制、速度控制、转矩控制、JOG 控制和内部速度控制、状态显示、数据交换等相关功能.其硬件结构图如图2所示.2.1 TMS320F2812的基本结构T MS320F2812的CPU 是基于C28xT M 的32位定点内核,主频达150MH z.T MS320F2812芯片具有高度集成的结构,在片内集成大量的外设,这些外设包括:事件管理器E VA/E VB 、16通道12位模数转换器ADC 、看门狗定时器Watchdog 、通用输入输出引脚G PI O 、多通道缓冲串行外设McBSP 、改进C AN 总线接口、双通道串行通信接口SCI A/SCI B 、串行外设接口SPI 等.与C28xT M DSP 以前的芯片相比,T MS320F2812是C2000系列性能最高的芯片,实时处理能力强,能应用于很多复杂的控制算法如无速度传感器的定向控制、运动轮廓的识别和功率因数的校正等,并且其代码与以前各个型号的DSP 兼容,它也是目前处理C/C ++代码效率最高的DSP 芯片(就C2000系列而言).由于诸多优点,T MS320F2812DSP 有着广泛的应用空间.73第4期彭 辉:基于DSP 的全数字交流伺服驱动器设计与实现图2 全数字交流伺服驱动器的硬件结构图2.2 主回路交流伺服驱动器的主回路采用模块式设计,外接电源为三相AC380V ,经过整流、逆变处理后对交流伺服电机供电,其中整流电源部分和交—直—交电压源型逆变器通过公共直流母线(DC 660V )进行连接,整流电源部分采用二级管整流模块,同时驱动器设计了软启动电路,可以减少强电对主回路直流平波电容的冲击.逆变器采用三菱智能功率模块FM 100C VA 120.为了有效保护伺服驱动,在主回路中设置了过压、欠压、电机过热、制动异常、编码器反馈异常、电机超速和通讯故障保护功能.在驱动器的工作过程中,通过软、硬件配合检测,一旦出现故障,就会将故障信号经逻辑电路后可直接封锁开关脉冲,来保护伺服驱动器不受损坏.2.3 控制电路交流伺服驱动以TI 公司的T MS320F2812的DSP 为芯片核心,凭借T MS320F2812强大的功能来实现矢量变换、电流环、速度环、位置环控制、产生伺服脉宽调制信号以及各种故障保护处理等.为了实现系统的快速实时控制,系统在设计上采用了MC U AT89S52+DSP 结构,其中DSP 完成高速的矢量控制和闭环控制,MC U 完成控制参数设定、键盘处理、状态显示、串行通讯等,并且与DSP 之间的并行数据交换、外部I/O 信号管理、位置脉冲指令处理及计数、故障信号处理、编码器计数等功能,系统可以支持模拟速度输入、数字速度输入、脉冲输入以及通过上位机对系统进行控制等多种方式.驱动器的控制电源采用开关电源供电,外接电源为单相AC220V.开关电源功率开关器件选用T OP227Y,该电源属于T OP 系列的第二代产品,其功率开关管耐压值高达700V ,具有以下显著特点.(1)将脉宽调制控制系统的全部功能集成到三端芯片中,内含脉宽调制器、功率开关场效应管、自动偏置电路、保护电路、高压启动电路和环路补偿电路,通过高频变压器使输出端与电网完全隔离,真正实现了无工频变压器、隔离、反激式开关电源的单片集成化.(2)属于漏极开路输出并利用电源来线性调节占空比实现AC/DC 变换,电流控制型开关电源.(3)输入交流电压和频率的范围很宽.(4)只有3个引出端.能以最简单方式构成无工频变压器的反激式开关电源,其控制端属于多功能引出端,可完成多种控制、偏置及保护功能,具有连续和不连续两种工作模式,反馈电路有4种基本类型,能构成各种普通型和精密型开关电源.(5)开关频率的典型值为100kH z ,允许范围是90～110kH z ,占空比调节范围是1.7%～67%.(6)外围电路简单,仅须接整流滤波器、高频变压器、漏极嵌位保护电路、反馈电路和输出电路.(7)芯片本身功耗很低,电源效率高,可达80%左右,最高可达90%.(8)体积小、效率高,又具有线性稳压电源稳定性好、纹波电压低等优良特性.(9)采用这种芯片能降低开关电源所产生的电磁干扰.(10)其工作温度范围是0～70℃,芯片最高结温T o m =135℃.83南昌工程学院学报2008年对于电机光电编码器的供电电源,考虑其反馈信号线上的电压降落可能比较大,会影响到反馈信号的可靠性,因此采用带反馈调节的AC -DC 变换器单独供电.2.4 数据采集电路为了捕捉电机的转子位置和转速,进行实时检测,采用光电编码器.该编码器分辨率为1024脉冲/r ,输出信号包括A 、B 、Z 脉冲信号,其中A 、B 信号互差90°(电角度),DSP 通过判断A 、B 的相位和个数可以得到电机的转向和速度.Z 信号每转一圈出现一次,用于位置信号的复位.光电编码盘脉冲信号送入DSP 后,经内部QEP 电路实现四倍频,因此电机每圈的脉冲数是4096个.其输出信号送入DSP T MS320F2812的I/O 和QEP 单元后,即可通过位置的微分运算得到转速信号.采用磁平衡式霍尔电流传感器采样A 、B 两相电流反馈i a ,i b ,获得实时的电流信息.3 伺服驱动器的软件设计在伺服系统的设计中,在实时性允许的前提下,一般来说,总是尽可能的用软件资源代替硬件资源,以降低成本,简化硬件系统结构,提高系统的性价比.本驱动器采用的DSP T MS320F2812运动控制芯片就具备上述要求.它通过软件变成可以灵活的实现矢量PW M 输出、速度检测、电流检测等功能.为了配合硬件的设计,达到预期效果,其软件程序部分的设计主要包括主程序、中断服务程序、数据交换程序.3.1 主程序主程序用来完成系统的初始化,I/O 接口控制信号,DSP 内各个控制模块寄存器的设置等,然后进入循环程序.初始化工作主要包括:DSP 内核的初始化;电流环、速度环的周期设定;PW M 初始化,包括PW M 的周期设定,死区设定,以及PW M 的启动;ADC 初始化及启动;QEP 初始化;矢量和永磁同步电机转子的初始位置初始化;进行多次伺服电机相电流采样,求出相电流的零偏移量;电流和速度PI 调节初始化等.所有的初始化工作完成后,主程序进入等待状态,以等待中断的发生,进行电流环和速度环的调节.其流程图如图3所示.3.2 中断服务程序 图3 主程序流程图 图4 PW M 定时中断程序流程图中断服务程序包括:PW M 定时中断程序、光电编码器零脉冲捕获中断程序、功率驱动保护中断程序和通讯中断程序.其中PW M 定时中断程序是用来对霍尔电流传感器采样A 、B 两相电流i a 和i b ,进行采样,并定标.根据磁场定向控制原理,计算转子磁场定向角,然后来生成PW M 信号,对位置环和速度环进行控制.其流程图如图4所示.光电编码器零脉冲捕获中断程序可实现对编码器反馈零脉冲精确地捕获,从而得到交流永磁同步电机矢量变换定向角度的修正值;功率驱动保护中断程序则用于检测智能功率模块的故障输出,当出现故障时,DSP 的PW M 通道将被封锁,从而使输出变成高阻态;通讯中断程序主要用来接收并刷新控制参数,同时设置运行模式.3.3 数据交换程序数据交换程序主要包括与上位机的通讯程序、EEPROM 参数的存储、控制器键盘值的读取和数码管显示程序.其中通讯采用RS232接口,根据特定的通讯协议接受上位机的指令,并根据要求传送参数和下载参数.EEPROM 的数据交换通过AT89S52MC U 来完成周期扫描和新显示和键值.93第4期彭 辉:基于DSP 的全数字交流伺服驱动器设计与实现4 设计结果验证与分析为了验证本全数字交流伺服驱动器的性能,采用华中数控的H NC 222M D 数控系统来连接本次所设计的驱动器,并且带上交流伺服电机空载运行.交流伺服电机的型号为GK 606326AC612FE.额定扭矩为11N ・m ,额定电流5.6A ,额定转速2000r/min ,编码器输出脉冲为2500脉冲/r.实验结果如图5、6所示.图5 电机相电流跟踪响应特性曲线 图6 电机空载时转速阶跃响应特性曲线 图5是电机的相电流跟踪响应特性曲线:从图中可以看出,本驱动器具有良好的低速响应特性.图6是电机空载时从静止到2000/min 的转速阶跃响应特性曲线.从图中可以看出,转速阶跃响应特性相当快,而且超调非常少.运行平稳.通过实验结果表明:本设计方案可以实现交流伺服器的位置控制、速度控制、转矩控制、JOG 控制和内部速度控制,同时具有较高的控制精度和较快的响应速度,它可以保证高速高精的设计要求.5 结束语本文提出了基于DSP 的全数字交流伺服驱动器设实现方案,该方案充分利用了DSP 的高速运算能力和丰富的片内外设资源,配合MC U 的使用,减轻了DSP 的负担.使伺服驱动器集实时处理能力和控制器的外设功能于一身,实现了驱动器的实时性和快速性.具有宽调速范围,较高的控制精度,良好的动静态性能和完善的保护功能.全数字交流伺服驱动器的使用,可以有效地提高制造装备业自动化的水平,推动社会的进步.参考文献:[1]陈伯时.电力拖动自动控制系统[M].北京:机械工业出版社,1997.[2]宋 宝,唐小琦,吴建昆.全数字交流伺服驱动器设计与研究[J ].机械与电子,2004,(1):39-42.[3]王爱祥,刘日宝.全数字交流伺服驱动器的研究[J ].现代雷达,2006,(3):66-69.[4]邢 杰.基于DSP 的全数字流伺服驱动器设计[J ].机械管理开发,2005,(2):59-60.[5]李叶松,宋 宝,秦 忆.全数字永磁式同步电机伺服系统设计[J ].电力电子,2002,(3):66-69.04南昌工程学院学报2008年。
一种32位浮点型处理器的励磁控制器设计杜志强【摘要】针对同步发电机励磁控制系统在控制精度和控制稳定性方面存在的不足,通过对国内外励磁控制系统发展状况的分析,提出了一种基于32位浮点型处理器的数字式励磁控制系统.该系统通过将先进的交流采样算法和DSP的优异性能相结合,实现了励磁控制器的深度数字化;通过对同步发电机系统关键模拟量的采集与计算,得出适用于当前工况下触发脉冲角度α.试验验证了该设计能很好地解决发电机励磁控制系统中的稳定性问题.【期刊名称】《自动化仪表》【年(卷),期】2014(035)009【总页数】4页(P38-41)【关键词】数字式励磁控制器;智能仪表;双CAN网络;智能显示;交流采样【作者】杜志强【作者单位】天津中德职业技术学院,天津300350【正文语种】中文【中图分类】TP23励磁系统作为发电机系统的重要组成部分,一直是控制领域的研究热点。
随着单片机、DSP等微处理器在励磁控制装置核心控制器中的应用,数字式励磁控制器逐渐成为发展趋势[1]。
目前,国内市场上推出的控制器一般都以16位/32位单片机、32位(定点型) DSP处理器为核心,其在数据运算和处理的能力上都存在或多或少的缺点和不足。
由于处理器本身是定点型处理器,故在实际运算过程中会增大计算误差,进而增大系统误差,这样会对整个发电机系统的控制精度与响应产生影响。
为了提高励磁控制系统的各项性能指标和运行参数精度,研究一种以新型的32位浮点型DSP芯片为核心的数字励磁控制系统成为同步发电机励磁系统的发展需要[2-3]。
本文提出了一种以新型的32位浮点型DSP芯片为核心的数字励磁控制系统。
该系统一方面可以克服现有的一些技术缺陷;另一方面系统硬件设计使用交流采样芯片,采用交流采样算法,并结合浮点型处理器的优越性能,使得励磁控制系统的各项性能指标和运行参数精度都得到了提高[4]。
此外,该励磁控制系统选用了性能优异的可触摸平板电脑,通过双高速CAN网络与主控单元连接,构成系统的智能显示模块。
