八年级科学电阻(2019年10月)

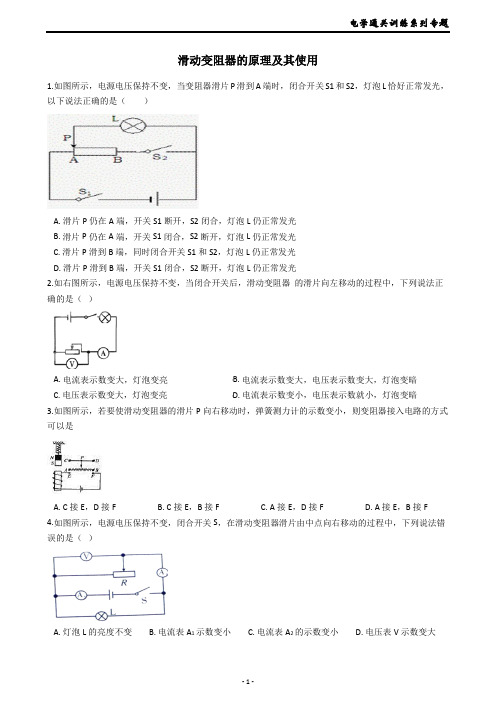

滑动变阻器的原理及其使用1.如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A. 滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B. 滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C. 滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D. 滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光2.如右图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A. 电流表示数变大，灯泡变亮B. 电流表示数变大，电压表示数变大，灯泡变暗C. 电压表示数变大，灯泡变亮D. 电流表示数变小，电压表示数就小，灯泡变暗3.如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是A. C接E，D接FB. C接E，B接FC. A接E，D接FD. A接E，B接F4.如图所示，电源电压保持不变，闭合开关S，在滑动变阻器滑片由中点向右移动的过程中，下列说法错误的是（）A. 灯泡L的亮度不变B. 电流表A1示数变小C. 电流表A2的示数变小D. 电压表V示数变大A. 电流表示数增大，电压表示数减小B. 电流表示数减小，电压表示数增大C. 电流表示数增大，电压表示数增大D. 电流表示数减小，电压表示数减小6.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A. 电流表A示数变大，电压表V2示数变小B. 电流表A示数变大，电压表V1示数变小C. 电压表V1示数变小，电压表V2示数变大D. 电压表V1示数不变，电压表V2示数变大7.在图3所示的电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向左移动时（）A. 电流表示数变大，电压表示数变大B. 电流表示数变小，电压表示数变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大8.如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（）A. 将变阻器滑片P向左移动，保持电压表示数不变B. 将变阻器滑片P向左移动，保持电流表示数不变C. 将变阻器滑片P向右移动，保持电压表示数不变D. 将变阻器滑片P向右移动，保持电流表示数不变9.如图所示，当滑片向左滑动时连入电路的电阻变大的是（）A. B. C. D.A. 电流表A示数变大，电压表V2示数变小B. 电流表A示数变大，电压表V1示数变小C. 电压表V l示数变小，示数变大D. 电压表V l示数不变，电压表V2示数变大11.如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏12.如图所示.将开关S闭合后，向左移动滑动变阻器滑片P,灯的亮度和电压表示数变化情况分别是( )A. 灯变亮,电压表示数变大B. 灯变亮,电压表示数变小C. 灯变暗,电压表示数变大D. 灯变暗,电压表示数变小.13.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端14.风速表由电压表改装而成，R为定值电阻，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，由于探头上、下表面空气流速不同，探头将带动滑片P上、下移动．当风速变大时( )A. 探头A向下运动，电压表示数变小B. 探头A向上运动，电压表示数变小C. 探头A向下运动，电压表示数变大D. 探头A向上运动，电压表示数变大15.如图为一种测量体重的装置，下列说法错误的是（）A. R1起保护电路的作用B. 体重示数计是电压表改装成的C. 当没有测体重时，滑片P在绝缘体AB 段D. 当测体重越重时，接入电路电阻R2阻值越小16.电动轮椅为残障人士出行提供了方便．其工作原理如图所示，操纵杆控制S1 和S2两个开关．轮椅前进且能调速，但只能以恒定速度后退．下列正确的是（）A. S1接1、S2接3 时，轮椅前进B. S1接1、S2接4 时，轮椅后退C. S1接2、S2接3 时，轮椅后退D. S1接2、S2接4 时，轮椅前进17.如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小18.如图所示的电路中，电源电压6V保持不变，定值电阻阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A. 电压表的示数减小B. 当滑片移到中点时，电压表示数为2VC. 电压表示数与电流表的示数之比不变D. 当滑片移到a端时，电流表示数为0.3A19.如图所示，是电学实验中常用的滑动变阻器，其作用除保护电路外，还能改变电路中的电流和电压，关于滑动变阻器的作用，下列说法不正确的是( )A. 在探究“电流与电压关系”的实验中，其主要作用是改变电压，多次测量，得出普遍规律B. 在“测量未知定值电阻Rx的阻值”的实验中，其主要作用是为了多次侧量，求平均值C. 在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，得出普遍规律D. 在“测量小灯泡电阻”的实验中，其主要作用是为了多次测量求平均值，减小误差20.下列说法中不正确的是（）A. 我国家庭电路的电压为220VB. 只要将导体连入电路，电路中就有电流C. 滑动变阻器是通过改变接入电路中电阻丝长度改变接入电路电阻的D. 无论是电流表或电压表，电流都是从正接线柱流入，从负接线柱流出21.下列各组应用中，不属于滑动变阻器的是（）A. 调台灯亮度的装置B. 调收音机音量大小的电位器C. 调收音机频道的装置D. 调节电动车速度的装置22.图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是（）A. B. C. D.23.如图所示的滑动变阻器中，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B. C. D.24.如图所示电路，滑动变阻器滑片P 向b 端滑动时，则（）A. 电流表A1示数变大，A2示数变小，电压表V 示数不变B. 电流表A1示数变小，A2示数变小，电压表V 示数变大C. 电流表A1示数变小，A2示数变小，电压表V 示数不变D. 电流表A1示数变大，A2示数变大，电压表V 示数变小25.将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（）A. a和bB. c和dC. a和cD. b和d26.在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A. 电压表示数变大，灯变暗B. 电压表示数变小，灯变亮C. 电流表示数变小，灯变亮D. 电流表示数不变，灯变暗27. 在图中，要求用电流表测量灯泡L2中的电流（0.3A），电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．28. 用笔画线代替导线将图中实物连接完整．要求：①电压表测量灯泡两端的电压．②滑动触片向右移动时，通过灯泡电流变大．③导线不能交叉．29. 在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。

八年级科学实验操作----电学故障判断实验一：电流表、电压表直接并在电源两端（注意：都用试触法）1.现象：2.结论：①②③3.正、负接线柱接反时的现象：实验二：电源、电压表、电灯（一个）、变阻器、开关串联1.现象：2.结论：实验三：电源、电灯（两个）、开关串联1.现象：2.把一个灯泡旋出（制造开路）时现象：用电压表分别测量电灯两端的电压时现象：3.用一导线并联在一个灯泡两端（制造短接）（注意：开关闭合看到现象马上打开）时现象：用电压表分别测量电灯两端的电压时现象：实验四：电源、电灯（两个）并联、开关（接干路）1.现象：2.把一个灯泡旋出（制造开路）时现象：3.用一导线并联在一个灯泡两端（制造短接）（注意：开关闭合看到现象马上打开）时现象：结合实验三实验四的现象总结：判断串联、并联的实验方法¥实验五：伏安法测电阻的故障判断（与伏安法测电功率的故障类似）1.电灯开路．．时（灯丝断、接触不良等）的现象：2.变阻器都接下面两个接线柱时的现象：3.电流表、电压表互换位置时的现象：八年级科学实验操作----电学故障判断练习与应用：1.把两个灯泡L 1和L 2，一个蓄电池、一个开关及若干导线组成串联电路，当闭合开关时，两个小灯光均不发光，用电压表测量，发现L1两端有电压，若整个装置除了两个灯泡以外其余都完好，那么小灯泡不发光的原因可能是 [ ] A ．L 1的灯丝断了 B ．L 2的灯丝断了C ．L 1和L 2灯丝都断了D ．以上三种情况都存在 （湖南）2.如右图所示，把两个灯泡L 1和L 2串联起来，再把两端接到电源上，已知电压表读数为零，这可能是灯泡L 1出现______，也可能是灯泡L 2出现______故障。

（宁波）3.如右图电键K 合上，电灯L1、L 2都不亮，电压表示数为6伏特，出现此现象的原因是 [ ]A ．L 1短路，L 2断路B ．L 1断路，L 2短路C ．L 1、L 2都断路D ．L 1、L 2都短路4..如下图是某同学用滑动变阻器改变小灯泡亮度的实验电路。

2019年精选华师大版初中科学八年级下册第4章电与电路3电流、电压练习题三十四＞第1题【单选题】分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。

下列处理方法中正确的是（）A、把电流表看成是断路的B、把电流表看成是一个大电阻C、把电压表看成是断路的D、把电压表看成是一根导线【答案】：C【解析】：【分析】电流表内阻很1',电压表内阻很大.当电流表与灯串联时，*丁正常发光；并联时，灯泡短路，所以电流表相当千-根导线.当电压表与灯并联时，灯正常发光；串联时,灯不发光，所以电压表相当于断路.［解答］电流表内阻很4',电阻和导线差不多；电压表内阻很大,如果和灯串联，则会造成电流过小,灯不发光,相当于断路，A、B、D不正确，C正确.sm案为:C＞第2题【单选题】一只完好的电流表接入电路后，指针始终停在“0”刻度，造成这一现象的原因不可能是（）A、两接线柱相碰，电流表被短路B、电路中某处断开了C、电流表正、负接线柱接反了D、电流表的量程远远大于被测电流，电流表指针几乎不动【答案】：C【解析】:［分析］一只完好的电流表接入电路后，指针始终停在“0"刻度,说明无电流通过电流表或有非常小的电流通过电流表。

［略］A、两碰,电袂,无电电彩，电为零；故合弱；B、电路中某处断开了，说明闭合回路中无电流,电流表的示数为零;故B不符合题意；C、电耘正、了，闭筋关电质瘴十向左瞄；故C符合砂；D、电流表的量程远远大于被测电流，电流表指针几乎不动；故D不符合题意;故答案为:C。

第3题【单选题】下列关于电流的说法中正确的（）A、只有自由电子的定向移动才能形成电流B、电路中只要有电源就一定有电流C、电路中电流的方向是从正极流向负极D、只要有电荷的定向移动就能形成电流【答案】：D【解析】：［分析】⑴电路中有电流的条件是:电路闭合，且电路中有电源；⑵电荷的定向移动形成电濡正电荷的定向移动方向是电流的方向；（3）在电源外部，电流由正极流向负极。

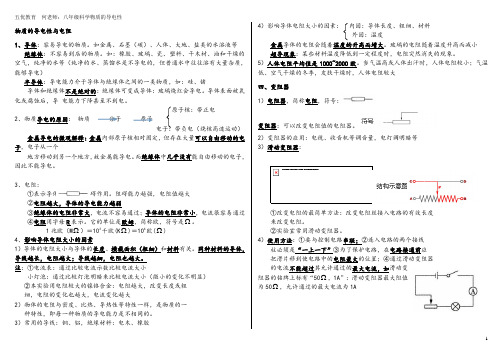

物质的导电性与电阻1、导体：容易导电的物质。

如金属、石墨（碳）、人体、大地、盐类的水溶液等 绝缘体：不容易到店的物质。

如：橡胶、玻璃、瓷、塑料、干木材、油和干燥的空气，纯净的水等（纯净的水、蒸馏水是不导电的，但普通水中往往溶有大量杂质，能够导电）半导体：导电能力介于导体与绝缘体之间的一类物质，如：硅、锗导体和绝缘体不是绝对的：绝缘体可变成导体：玻璃烧红会导电。

导体表面被氧化或腐蚀后，导 电能力下降甚至不到电。

原子核：带正电2、物质导电的原因： 物质 分子 原子电子：带负电（绕核高速运动）金属导电的微观解释：金属内部原子核相对固定，但存在大量可以自由移动的电子，电子从一个地方移动到另一个地方，故金属能导电。

而绝缘体中几乎没有能自由移动的电子，因此不能导电。

3、电阻：①表示导体对电流的阻碍作用。

阻碍能力越强，电阻值越大 ②电阻越大，导体的导电能力越弱③绝缘体的电阻非常大，电流不容易通过；导体的电阻非常小，电流很容易通过 ④电阻用字母R 表示。

它的单位是欧姆，简称欧，符号是Ω。

1兆欧（M Ω）＝103千欧(K Ω)＝106欧(Ω) 4、影响导体电阻大小的因素1）导体的电阻大小与导体的长度、横截面积（粗细）和材料有关。

同种材料的导体，导线越长，电阻越大；导线越细，电阻也越大。

注：①电流表：通过比较电流示数比较电流大小小灯泡：通过比较灯泡明暗来比较电流大小（微小的变化不明显） ②本实验用电阻较大的镍铬合金：电阻越大，改变长度或粗 细，电阻的变化也越大，电流变化越大2）物体的电阻与密度、比热、导热性等特性一样，是物质的一 种特性，即每一种物质的导电能力是不相同的。

3）常用的导线：铜、铝，绝缘材料：电木、橡胶4）影响导体电阻大小的因素： 内因：导体长度、粗细、材料 外因：温度金属导体的电阻会随着温度的升高而增大。

玻璃的电阻随着温度升高而减小 超导现象：某些材料温度降低到一定程度时，电阻突然消失的现象。

5）人体电阻平均值是1000~2000欧。
