±800kV特高压直流输电工程换流站标准化设计文件之（十五）-换流站钢结构、构支架防火及防版本号：V1.0 ±800kV特高压直流输电工程换流站标准化设计文件之（十五）换流站钢结构、构支架防火及防腐标准化设计指导书(试行)直流建设部二〇一五年七月±800kV特高压直流输电工程换流站标准化设计文件之（十五）换流站钢结构、构支架防火及防腐标准化设计指导书(试行)批准：审核：郭贤珊黄勇宋胜利胡劲松编写：李克白王庆张军范新健目录1 防火要求 (1)2 防火措施 (2)3 防腐措施 (3)4 其他要求 (4)5 参考技术规范图集 (5)6 防火板构造详图 (6)前言直流换流站中钢结构部分构筑物是工程的重要组成部分，而建构筑物的防火、防腐措施是钢结构工程的重要环节。
为保证直流换流站安全可靠运行，提高使用年限，需要开展特高压直流换流站钢结构防火、防腐的标准化工作。
本文件在编制过程中，以国家规程规范为依据，通过充分的市场调研，征询厂家及施工单位建议，总结出适用于换流站钢结构建构筑物的防火、防腐措施。
本文件对于钢结构的防火、防腐要求做了详细说明，对防火、防腐材料的参数指标及施工要求做了统一规定。
并提供招标技术规范书的标准化文件，供后续工程参考。
根据《建筑设计防火规范》（GB 50016-2014）中表3.2.1规定，换流站中建筑物的构件的耐火极限需满足下表要求。
表1.1 建筑物构件耐火极限以上建筑采用钢结构，梁柱等构件的耐火极限需做防火处理才可满足规范要求。
涂刷范围：钢柱、钢梁、钢屋架、控制楼内所有楼梯梁。
1）阀厅钢柱耐火极限2h，优先涂刷厚涂型防火涂料，厚度30mm，也可采用无机耐火材料包裹。
屋架耐火极限1h，采用涂刷薄涂型防火涂料，厚度5.5mm。
2）GIS室、备品库及其他钢结构建筑钢柱耐火极限2h，优先涂刷厚涂型防火涂料，厚度30mm，也可采用无机耐火材料包裹。
钢梁耐火极限1.5h，采用涂刷薄涂型防火涂料，厚度7mm。

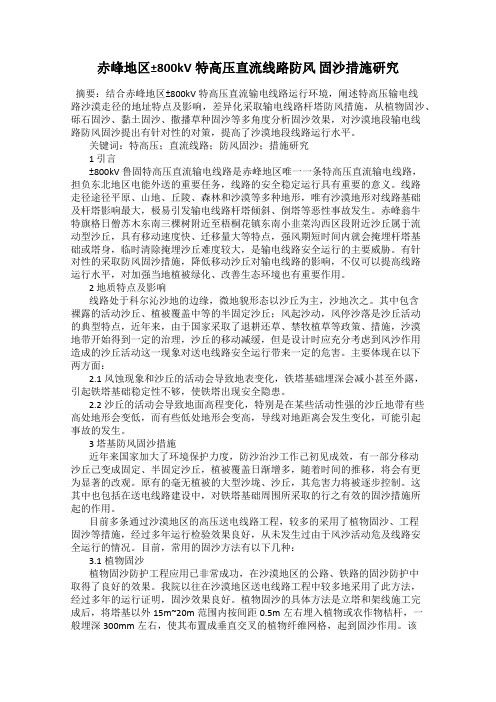

赤峰地区±800kV特高压直流线路防风固沙措施研究摘要：结合赤峰地区±800kV特高压直流输电线路运行环境，阐述特高压输电线路沙漠走径的地址特点及影响，差异化采取输电线路杆塔防风措施，从植物固沙、砾石固沙、黏土固沙、撒播草种固沙等多角度分析固沙效果，对沙漠地段输电线路防风固沙提出有针对性的对策，提高了沙漠地段线路运行水平。
关键词：特高压；直流线路；防风固沙；措施研究1 引言±800kV鲁固特高压直流输电线路是赤峰地区唯一一条特高压直流输电线路，担负东北地区电能外送的重要任务，线路的安全稳定运行具有重要的意义。
线路走径途径平原、山地、丘陵、森林和沙漠等多种地形，唯有沙漠地形对线路基础及杆塔影响最大，极易引发输电线路杆塔倾斜、倒塔等恶性事故发生。
赤峰翁牛特旗格日僧苏木东南三棵树附近至梧桐花镇东南小韭菜沟西区段附近沙丘属于流动型沙丘，具有移动速度快、迁移量大等特点，强风期短时间内就会掩埋杆塔基础或塔身，临时清除掩埋沙丘难度较大，是输电线路安全运行的主要威胁。
有针对性的采取防风固沙措施，降低移动沙丘对输电线路的影响，不仅可以提高线路运行水平，对加强当地植被绿化、改善生态环境也有重要作用。
2 地质特点及影响线路处于科尔沁沙地的边缘，微地貌形态以沙丘为主，沙地次之。
其中包含裸露的活动沙丘、植被覆盖中等的半固定沙丘；风起沙动，风停沙落是沙丘活动的典型特点，近年来，由于国家采取了退耕还草、禁牧植草等政策、措施，沙漠地带开始得到一定的治理，沙丘的移动减缓，但是设计时应充分考虑到风沙作用造成的沙丘活动这一现象对送电线路安全运行带来一定的危害。
主要体现在以下两方面：2.1风蚀现象和沙丘的活动会导致地表变化，铁塔基础埋深会减小甚至外露，引起铁塔基础稳定性不够，使铁塔出现安全隐患。
2.2沙丘的活动会导致地面高程变化，特别是在某些活动性强的沙丘地带有些高处地形会变低，而有些低处地形会变高，导线对地距离会发生变化，可能引起事故的发生。
±800千伏超高压输电线路风偏故障及措施探讨摘要：加强对±800千伏高压输电线路风偏故障的研究，针对性地采取有效的防护措施，能够在很大程度上降低潜在隐患与风偏故障发生的概率，促进线路抵御风险的能力的提高。
对此，本文首先对风偏故障这一现象展开了详细的分析；其次又对其规律以及特点展开了研究；最后，又提出了一系列的应对措施，希望借此来为有关工作人员提供参考与借鉴，对风偏故障实现更好的预防。
关键词：±800千伏；超高压输电线路；风偏故障；措施引言：±800千伏高压输电线路作为其区域内输电网络的根基，对于其所在区域内的供电水准有着起着决定性的作用与意义。
风偏现象作为±800千伏高压输电线路的主要威胁，如果能够对其实现有效的预防，那么将会在很大程度上提高电力系统的供电稳定性与安全性。
一、风偏故障分析随着我国电力事业的不断发展，电力系统增容扩建是未来主要的一个发展方向之一，这就使得高压输电线的覆盖范围将会变得越来越大。
尤其在一些地形较为空旷的区域，由于风力较大，因此很有可能因为飑线风而造成风偏情况的发生。
而一旦发生这种情况，绝缘子串就会倾斜，导线与杆塔之间的距离也会随着而逐渐拉近，如果距离未能达到放电标准，那么有可能发生闪络的问题，影响到线路的安全性与稳定性，生产生活用电也难以得到有效供应。
因此，想要保证电力系统的正常供电，提高输电线路的安全性与稳定性，就需要针对风偏故障展开更为深入的研究，并采取一系列更为有效的防范措施。
从风偏故障发生的原因来看，可以将其分为两类，第一种情况是由于遭受到灾害性天气的影响而导致风偏故障，第二种情况则是由于在输电线路设计阶段以及运行管理过程中缺乏科学的考量而导致的风偏故障。
比如，在一些较为空旷的地区，由于风力较高，就有可能造成风偏闪络现象的发生。
尤其是当飑线风发生时，还会伴随着一系列的雷雨天气与冰雹天气，这样就会进一步加大空气的湿度，从而导致绝缘强度下降[1]。

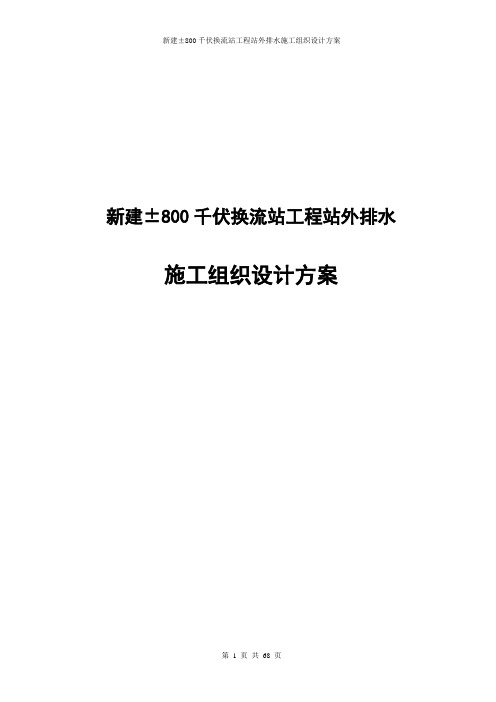

新建±800千伏换流站工程站外排水施工组织设计方案目录第一章编制依据及原则第一节编制依据============================================4第二节编制原则============================================5第二章工程概况第一节工程简介=================================================5 第二节环境与地质条件===========================================5 第三节实施目标=================================================6 第三章施工总体部署第一节临时设施安排计时工准备===================================8 第二节设备人员材料动员周期和安排===============================8 第三节施工组织机构及施工队伍安排===============================9 第四节施工准备工作计划========================================14第四章施工方案与工艺第二节施工工艺流程============================================28 第三节顶力计算和最大顶距确定==================================32 第四节后座墙==================================================33 第五节泥水系统、水压控制和注浆量的计算========================36 第六节操作控制系统===========================================38 第七节进出洞和机头吊装措施===================================38 第八节顶管施工过程中应注意的问题=============================41 第九节顶管施工测量及方向控制=================================41 第十节施工用电方案及作业人员安全措施==========================43 第五章建筑物及地下管线保护措施第一节工程施工中需采取的保护措施==============================45 第二节施工过程中地面变形量控制措施============================45 第六章质量标准与控制第一节质量标准================================================45 第二节顶管施工质量要求========================================45 第三节质量保证的技术措施======================================46 第七章安全生产与文明施工第一节安全管理目标=============================================46 第二节现场安全管理措施=========================================48 第三节文明施工及治安消防=======================================50 第八章雨季施工措施第九章临时设施与平面布置一施工现场平面布置图===========================================53 二操作系统平面和补充注浆平面布置图=============================54 三临时用地表===================================================55 附表1 使用设备一览表附表2 主要机械设备和测量检验设备配备表附表3 主要材料供应计划表附表4 劳动力计划表附表5 临时设施规模一览表附表6 工期计划表第十章应急救援预案第一章编制依据及原则第一节编制依据一、《南京±800千伏换流站工程站外排水工程施工图》;二、通过阅读图纸及岩土勘察报告等；三、国家现行的施工技术规范、验收标准及质量、安全技术规程1、《建筑地基基础设计规范》（GB50007-2002）；2、《混凝土结构设计规范》（GB50010-2002）；3、《建筑地基处理技术规范》（JGJ79-2002）；4、《建筑基坑支护技术规范》（JGJl20-99）；5、《建筑抗震设计规范》（GB050011-2001）；6、《建筑结构荷载规范》（GB50009-2001）；7、《地下工程防水技术规范》（GB50108-2001）；8、《给水排水管道工程施工及验收规范》（GB50268—2008）；9、《混凝土结构工程施工质量验收规范》（GB50204—2002）。
±800kV换流站MRTB防跳缺陷及改进措施发布时间：2021-12-06T08:09:06.716Z 来源：《福光技术》2021年19期作者：高峰[导读] ＭＲＴＢ防跳回路原理如图１所示，其中Ｙ１为合闸线圈，Ｙ２为分闸线圈，Ｓ１为ＭＲＴＢ位置接点，Ｋ７为防跳继电器，Ｋ１２为分闸闭锁继电器，Ｋ１０为总闭锁继电器接点。
当断路器的ＳＦ６、油压和氮气压力回路均无异常时，接点合上。
国网山西省电力公司检修分公司摘要：特高压直流ＭＲＴＢ开关主要用于直流金属回线至大地回线运行方式的转换上，在一些特定情况下会出现开关的异常跳跃，ＭＲＴＢ跳跃次数过多很可能导致振荡回路避雷器损坏甚至爆炸。
为此，在分析±800ｋＶ换流站ＭＲＴＢ开关防跳原理基础上，提出了３种改进措施并进行了优劣性对比，选出最优化方案。
该方案应用于±800ｋＶ楚雄换流站工程，解决了ＭＲＴＢ开关的异常跳跃现象。
关键词：特高压；金属回线转换断路器；防跳；缺陷１ＭＲＴＢ的作用及防跳回路介绍1.1 ＭＲＴＢ防跳回路介绍ＭＲＴＢ防跳回路原理如图１所示，其中Ｙ１为合闸线圈，Ｙ２为分闸线圈，Ｓ１为ＭＲＴＢ位置接点，Ｋ７为防跳继电器，Ｋ１２为分闸闭锁继电器，Ｋ１０为总闭锁继电器接点。
当断路器的ＳＦ６、油压和氮气压力回路均无异常时，接点合上。
当直流运行方式由单级大地回线方式转单级金属回线方式时，断开ＭＲＴＢ，此命令由后台发出，保持30ｓ。
Ｙ２继电器励磁，ＭＲＴＢ合上，Ｋ７继电器励磁，Ｋ７常闭接点打开而常开接点闭合，导致Ｋ12继电器失磁，切断分闸回路。
由于Ｋ７继电器通过自保持回路一直励磁，因此可实现分闸闭锁功能。
由此可知，与传统的交流断路器不同的是ＭＲＴＢ防跳回路的作用是实现分闸回路闭锁，优先实现ＭＲＴＢ合闸，最终保证ＭＲＴＢ在合闸位置。
1.2 ＭＲＴＢ跳跃的危害ＭＲＴＢ是在直流方式转换时才进行断路器分合。
由于ＭＲＴＢ为直流断路器，因此在进行直流断路器分合时，不同于交流断路器的是，直流断路器需人为制造电流过零点，其电流过零点是通过ＲＬＣ电路产生（称作为振荡回路）的。
版本号：V2.0 ±800kV特高压直流输电工程换流站标准化设计文件之（三）接地极线路标准化设计指导书(试行)直流建设部二〇一五年七月±800kV特高压直流输电工程换流站标准化设计文件之（三）接地极线路标准化设计指导书(试行)批准：审核：郭贤珊黄勇宋胜利陈东编写：张宁刚王庆付颖王赞江岳魏鹏目录前言 (I)1 一般规定 (1)2 导地线选型 (2)2.1 导线选型 (2)2.1.1 导线选择主要原则 (2)2.1.2 导线载流量 (2)2.1.3 导线型号 (3)2.1.4 导线布置 (3)2.2 地线选型 (4)3 绝缘配合及防雷接地 (5)3.1绝缘配合 (5)3.1.1 绝缘子片数 (6)3.1.2 招弧角间隙 (6)3.1.3 空气间隙 (6)3.2防雷接地 (7)3.3地线绝缘设计 (8)4 导线对地和交叉跨越距离 (9)5 杆塔设计 (12)5.1杆塔结构设计原则 (12)5.1.1基本规定 (12)5.1.2杆塔优化设计原则 (13)5.2杆塔型式选择 (13)5.3杆塔荷载 (14)5.3.1杆塔荷载取值 (14)5.3.2杆塔荷载组合 (15)5.3.3其它规定 (18)5.4杆塔材料 (18)5.5杆塔防腐及绝缘设计 (19)5.5.1 基本规定 (19)5.5.2防腐要求 (19)6 基础设计 (20)6.1基础设计原则 (20)6.2基础选型 (20)6.2.1基本原则 (20)6.2.2常用的基础型式 (21)6.3基础材料 (21)6.4基础计算 (21)6.5基础防腐及绝缘设计 (21)6.5.1 基本规定 (21)6.5.2基础防腐设计 (22)6.6特殊地段基础处理 (22)7 单侧过负荷运行工况导线弧垂校核 (23)7.1接地极过负荷保护定值设计原则 (23)7.2接地极线路降功率工况运行时间 (23)7.3降功率工况的弧垂校核 (23)附录A 导线允许载流量计算方法 (25)附录B 灵州换流站接地极线路绝缘配置案例 (27)B.1 工作电压绝缘 (27)B.2 操作过电压绝缘 (28)C.1 导线型号 (33)C.2 额定电流状态下的导线温度 (34)C.3 一侧承受额定电流时的导线温度及弧垂 (35)C.4 过载时的对地及交叉跨越距离 (36)附录D 降功率工况的导线载流量分析 (38)D.1 一侧承受额定电流时的导线温度及弧垂 (38)D.2 过载时的对地及交叉跨越距离 (42)附录E 接地极线路设计标准指导书（试行）编写备忘录 (45)E.1 本设计指导书编写过程 (45)E.2 本设计指导书已解决的问题 (46)E.3 本设计指导书需解决的问题 (46)前言接地极线路是特高压换流站的配套工程。
±800kV云广特高压换流站安全管理研究1. 引言1.1 研究背景±800kV云广特高压换流站作为我国特高压输电工程的重要组成部分，对于保障电网稳定运行、提高电网输电能力具有重要意义。
随着我国电力系统的不断发展壮大，特高压技术得到了广泛应用，特高压换流站作为特高压输电系统中的重要设备之一，其安全管理工作显得尤为重要。
由于特高压换流站设备复杂、技术难度高、操作环境恶劣，安全隐患较多，一旦发生事故后果不堪设想。
加强对±800kV云广特高压换流站安全管理的研究具有重要意义。
通过系统研究其安全管理体系建立与实施、安全管理措施、安全管理风险评估、安全管理应急预案等方面的内容，可以为提高特高压换流站的安全性、稳定性和可靠性提供理论和实践指导。
【200字】1.2 研究目的研究目的是深入探讨±800kV云广特高压换流站的安全管理情况，分析其存在的问题和挑战。
通过研究，旨在寻找提升换流站安全管理水平的有效方法和措施，为确保换流站运行稳定、安全提供科学依据和指导。
通过对安全管理的研究，可以为其他特高压换流站和电力设施的安全管理提供借鉴和参考，促进电力行业的安全管理整体水平的提高。
研究还旨在探讨安全管理在换流站运行中的重要性，以及不断完善和提升安全管理的必要性，为电力系统的稳定运行和可持续发展做出贡献。
通过对安全管理的研究，旨在为未来特高压换流站的安全管理工作指明方向，促进电力行业的健康发展和安全运行。
1.3 研究意义引言：安全管理是电力行业的重要组成部分，尤其对于特高压换流站这样高压、高风险的设施而言，安全管理更是至关重要。
本研究旨在探讨±800kV云广特高压换流站的安全管理现状，通过建立和完善安全管理体系，提高换流站运行的安全性和稳定性。
本研究将分析安全管理措施的有效性和实施情况，为换流站安全管理提供经验和借鉴。
特高压换流站的安全管理不仅关乎电力系统运行的稳定性，还关乎社会公共安全。
