架空输电线路三维设计建模规范(试行)

DL ICS备案号：中华人民共和国电力行业标准P DL/T XXXX－2010110~750kV架空输电线路施工图设计内容深度规定Code of content profundity for working drawing design foroverhead Transmission line（征求意见稿）201X－XX－XX发布 201X－XX－XX实施中华人民共和国国家能源局发布目次前言1 范围2 规范性引用文件3 术语和定义4 总则及一般规定5 一般线路施工图设计内容及深度要求5.1 施工图总说明书及附图5.2 平断面定位图及杆（塔）明细表5.3 机电施工图及绝缘子串组装图5.4 杆塔结构图5.5 基础施工图5.6 通信保护施工图5.7 OPGW光缆（含ADSS）施工图5.8 主要设备材料表5.9 线路走廊清理5.10杆塔工程地质一览表5.11水文气象报告5.12 施工图预算6 大跨越设计内容及深度要求6.1 大跨越施工图说明书及附图6.2 平断面定位图及杆塔明细表6.3 机电施工图及绝缘子串组装图6.4 杆塔结构图6.5 基础施工图6.6 水文气象报告6.7 主要设备材料表6.8 预算书I前言本规定根据国能科技〔2009〕163号文“国家能源局关于下达2009年第一批能源领域行业标准制（修）订计划的通知”的要求制定。

本规定编制的指导思想是：贯彻电力建设基本方针，认真落实安全可靠、技术先进、投资合理、运行高效、环境友好、资源节约、工业化的原则, ，依靠技术创新和科技进步，努力实现工程设计方案的可靠性、经济性、先进性。

为满足集约化发展、精细化管理、标准化建设”的要求，更好地推进标准化管理体系的建设，加强工程量管理，特制定本规定。

本规定认真总结了架空输电线路工程设计的实践经验，广泛征求了网省公司、基建管理、施工监理、设计等单位的意见，充分吸收了电力行业标准化、信息化研究推广应用的成果和工程实际经验。

智能制造与设计今 日 自 动 化Intelligent manufacturing and DesignAutomation Today36 ｜ 2021.4 今日自动化2021年第4期2021 No.4国家电网的三维数字化技术主要以数据为基础和前提，设计为先导，借助模型这一载体将整个数字化设计贯穿到每个环节中，如设计环节、运维环节、建设环节以及退役环节等。

该设计可以融合与贯彻其整个生命周期中，并将其全生命周期内的每个阶段的碎片化数据整合成一个较为完整的信息模型，促进工程建设技术得以更好地创新，助推工程建设质量与效率的更好提高。

1 分析电网单位三维数字化设计的实际情况2014年，国家电网就已经在构想数字化设计，并逐步进行了数字化框架体系的设计与建立工作，其设计的核心与重点主要在于工程的前期管理与设计评审以及移交数字化上。

自此之后，国家电网单位也在持续进行很多数字化设计管理与评审工作，并设置一些管理试点单位，获得了一定的成就。

随后国家电网单位又下发了《输变电工程三维数字化移交》《输变电工程三维设计导则》及《输变电工程三维设计模型的交互规范》等设计标准，推动了国家电网单位的数字化设计工作得以更好开展与进行。

但是经过一系列的情况调研可知，虽然我国的数字化设计及建设相对较早一些，但是很多电网企业在数字化设计方面的发展速度并不迅速，导致其发展速度缓慢的主要因素在于禁锢于传统的设计思路与模式，没有全面且深入地对数字化设计技术进行认知、挖掘与理解，片面认为三维数字化技术仅是一种展示功能，设计理念还比较落后，多停留在二维设计时期，思想与观念较为滞后。

同时一些设计人员没有全面且深入地研究三维设计的整个流程，对于协同的思维与理念并不理解，因而在三维设计过程中没有进行全过程、全专业的协同设计，没能对资源进行最大化程度的共享与利用，资源利用率较低。

与此同时，国家电网企业在数字化设计方面的资金投入不足，其软硬件设施缺乏配套性与齐全性，同时也缺乏与数字化需求相匹配的数据信息中心。

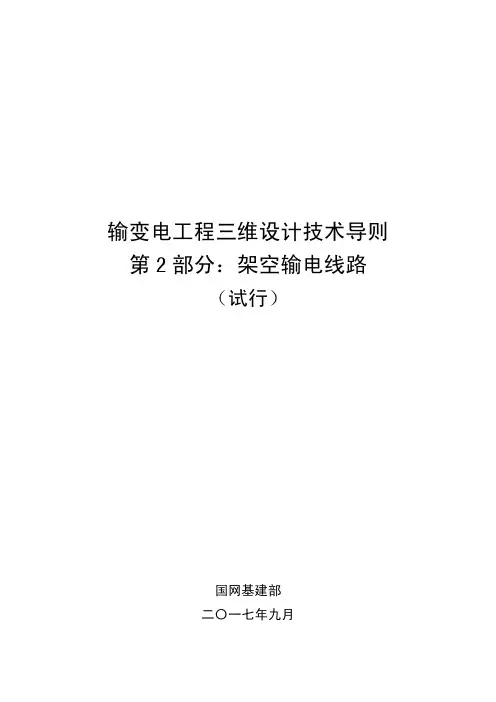

输变电工程三维设计技术导则 第2部分：架空输电线路（试行）国网基建部二〇一七年九月目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总的要求 (2)5 一般规定 (2)6 工程地理信息系统 (3)7 架空输电线路三维设计模型 (3)8 路径设计 (3)9 电气部分 (4)10 结构部分 (5)11 协同设计 (6)12 数字化移交要求 (6)编 制 说 明 (8)I前 言为规范架空输电线路三维设计范围、内容及深度，编制本导则，用于指导设计单位开展架空输电线路三维设计。

本标准执行过程中，应遵守现行国家、行业及国家电网公司规程、规范。

本标准由国家电网公司基建部提出并负责解释。

本标准由国家电网公司科技部归口。

本标准起草单位：。

本标准主要起草人：本标准为首次发布。

II输变电工程三维设计技术导则 第2部分：架空输电线路1 范围本导则规定了架空输电线路三维设计的范围及深度,各专业间协同设计和数字化成果移交的要求。

本导则适用于110（66）kV及以上架空输电线路新建工程的初步设计、施工图设计以及竣工图编制。

本导则中相关内容不作为各设计单位专业分工的依据。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 51061 电网工程标识系统编码规范DL/T 5028 电力工程制图标准CHT 9015 三维地理信息模型数据产品规范CHT 9016 三维地理信息模型生产规范CHT 9017 三维地理信息模型数据库规范Q/GDW 166.1 国家电网公司输变电工程初步设计内容深度规定 第1部分：110（66）kV架空输电线路Q/GDW 10166.6 国家电网公司输变电工程初步设计内容深度规定 第6部分： 220kV架空输电线路Q/GDW 10166.7 国家电网公司输变电工程初步设计内容深度规定 第7部分： 330kV~1100kV交直流架空输电线路Q/GDW 381.4 国家电网公司输变电工程施工图设计内容深度规定 第4部分：110（66）kV架空输电线路Q/GDW 381.7 国家电网公司输变电工程施工图设计内容深度规定 第7部分：220kV架空输电线路Q/GDW 381.8 国家电网公司输变电工程施工图设计内容深度规定 第8部分：330kV~750kV交直流架空输电线路Q/GDW 1936 国家电网公司物料主数据分类与编码规范Q/GDW 11600.2 输变电工程数字化设计编码应用导则 第2部分：线路工程输变电工程三维设计模型交互规范架空输电线路工程三维设计建模规范输变电工程三维设计成果数字化移交技术导则3 术语和定义下列术语和定义适用于本文件。

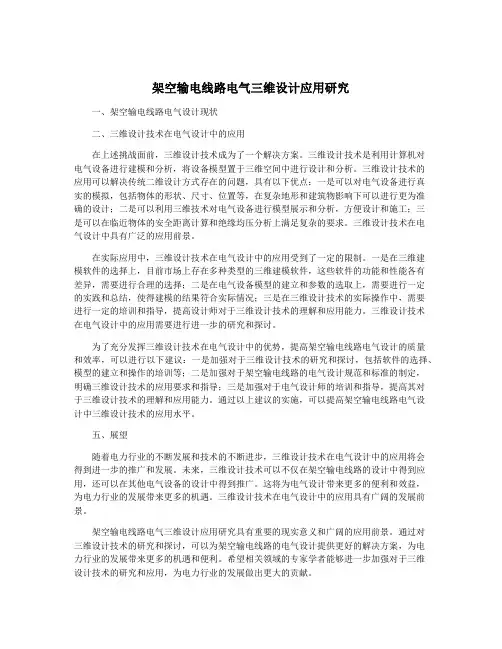

架空输电线路电气三维设计应用研究一、架空输电线路电气设计现状二、三维设计技术在电气设计中的应用在上述挑战面前，三维设计技术成为了一个解决方案。

三维设计技术是利用计算机对电气设备进行建模和分析，将设备模型置于三维空间中进行设计和分析。

三维设计技术的应用可以解决传统二维设计方式存在的问题，具有以下优点：一是可以对电气设备进行真实的模拟，包括物体的形状、尺寸、位置等，在复杂地形和建筑物影响下可以进行更为准确的设计；二是可以利用三维技术对电气设备进行模型展示和分析，方便设计和施工；三是可以在临近物体的安全距离计算和绝缘均压分析上满足复杂的要求。

三维设计技术在电气设计中具有广泛的应用前景。

在实际应用中，三维设计技术在电气设计中的应用受到了一定的限制。

一是在三维建模软件的选择上，目前市场上存在多种类型的三维建模软件，这些软件的功能和性能各有差异，需要进行合理的选择；二是在电气设备模型的建立和参数的选取上，需要进行一定的实践和总结，使得建模的结果符合实际情况；三是在三维设计技术的实际操作中，需要进行一定的培训和指导，提高设计师对于三维设计技术的理解和应用能力。

三维设计技术在电气设计中的应用需要进行进一步的研究和探讨。

为了充分发挥三维设计技术在电气设计中的优势，提高架空输电线路电气设计的质量和效率，可以进行以下建议：一是加强对于三维设计技术的研究和探讨，包括软件的选择、模型的建立和操作的培训等；二是加强对于架空输电线路的电气设计规范和标准的制定，明确三维设计技术的应用要求和指导；三是加强对于电气设计师的培训和指导，提高其对于三维设计技术的理解和应用能力。

通过以上建议的实施，可以提高架空输电线路电气设计中三维设计技术的应用水平。

五、展望随着电力行业的不断发展和技术的不断进步，三维设计技术在电气设计中的应用将会得到进一步的推广和发展。

未来，三维设计技术可以不仅在架空输电线路的设计中得到应用，还可以在其他电气设备的设计中得到推广。

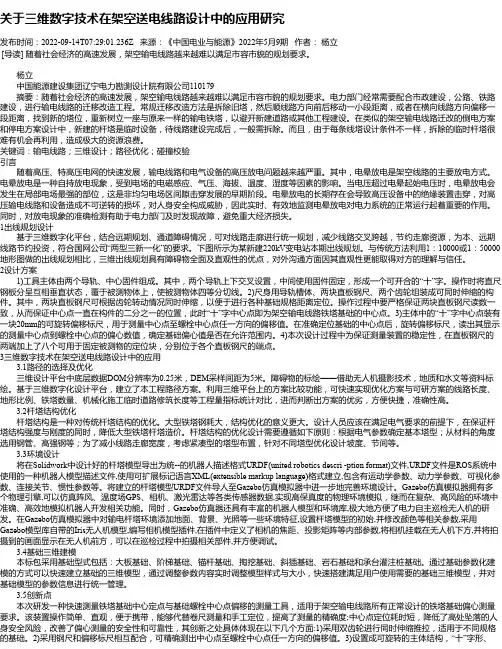

关于三维数字技术在架空送电线路设计中的应用研究发布时间：2022-09-14T07:29:01.236Z 来源：《中国电业与能源》2022年5月9期作者：杨立[导读] 随着社会经济的高速发展，架空输电线路越来越难以满足市容市貌的规划要求。

杨立中国能源建设集团辽宁电力勘测设计院有限公司110179摘要：随着社会经济的高速发展，架空输电线路越来越难以满足市容市貌的规划要求。

电力部门经常需要配合市政建设，公路、铁路建设，进行输电线路的迁移改造工程。

常规迁移改造方法是拆除旧塔，然后顺线路方向前后移动一小段距离，或者在横向线路方向偏移一段距离，找到新的塔位，重新树立一座与原来一样的输电铁塔，以避开新建道路或其他工程建设。

在类似的架空输电线路迁改的倒电方案和停电方案设计中，新建的杆塔是临时设备，待线路建设完成后，一般需拆除。

而且，由于每条线塔设计条件不一样，拆除的临时杆塔很难有机会再利用，造成极大的资源浪费。

关键词：输电线路；三维设计；路径优化；碰撞校验引言随着高压、特高压电网的快速发展，输电线路和电气设备的高压放电问题越来越严重。

其中，电晕放电是架空线路的主要放电方式。

电晕放电是一种自持放电现象，受到电场的电磁感应、气压、海拔、温度、湿度等因素的影响。

当电压超过电晕起始电压时，电晕放电会发生在局部电场最强的部位，这是非均匀电场区间隙击穿发展的早期阶段。

电晕放电的长期存在会导致高压设备中的绝缘装置击穿，对高压输电线路和设备造成不可逆转的损坏，对人身安全构成威胁，因此实时、有效地监测电晕放电对电力系统的正常运行起着重要的作用。

同时，对放电现象的准确检测有助于电力部门及时发现故障，避免重大经济损失。

1出线规划设计基于三维数字化平台，结合远期规划、通道障碍情况，可对线路走廊进行统一规划，减少线路交叉跨越，节约走廊资源，为本、远期线路节约投资，符合国网公司“两型三新一化”的要求。

下图所示为某新建220kV变电站本期出线规划。

架空输电线路基建三维可视化系统设计摘要：电力领域作为现代社会不可或缺的基础设施之一，其规划、设计、运营与维护显得尤为重要。

随着科技的迅猛发展，三维可视化技术在电力领域崭露头角，为提高效率、优化运营提供了强有力的支持。

通过三维可视化，电力系统的复杂结构得以以直观、生动的方式呈现，为工程师和运维人员提供了更深入的理解与决策支持。

本文介绍了在电力领域具体应用中的一项研究项目，即输电线路走廊的三维数据可视化。

通过激光点云和地形数据，实现了输电线路的多尺度、多视角、逼真的可视化。

对于输电塔模型的可视化，采用了分层展示的 LOD 方法，实现了对铁塔模型的高效处理和高视觉效果的兼顾。

此外，对无人机飞行过程进行实时三维可视化，为无人机巡检提供了真实仿真的环境，帮助巡检人员准确判断输电线路的状态。

总体而言，三维可视化技术在电力领域的应用为电力系统的规划、设计、运营和维护提供了新的视角和方法，为提高电力网络的安全性、可靠性和效率做出了积极的贡献。

关键词：输电线路；走廊；三维可视化技术；设计1三维可视化技术概述及其电力领域应用现状三维可视化技术在电力领域的应用正日益成为提高效率、优化运营的重要工具。

通过三维可视化，电力系统的复杂结构和运行状态可以以直观的方式呈现，为工程师和运维人员提供了更深入的理解和有效的决策支持。

在电力系统规划和设计阶段，三维可视化技术允许工程师创建高度真实的电力网络模型，以便更好地评估设备布局、线路连接和潜在的故障点。

这有助于优化电网的设计，提高系统的可靠性和稳定性。

在运营和维护方面，三维可视化技术可用于实时监控电力设备的状态、温度和负载情况，帮助运营人员及时发现潜在问题并采取措施，以确保电力系统的正常运行。

此外，三维可视化技术还为培训和应急响应提供了强大的工具。

通过虚拟现实技术，操作人员可以在仿真环境中进行培训，提高其应对紧急情况的能力。

在电力设备的维护和修复过程中，三维可视化技术也能够帮助技术人员更迅速准确地定位问题，提高维护效率。

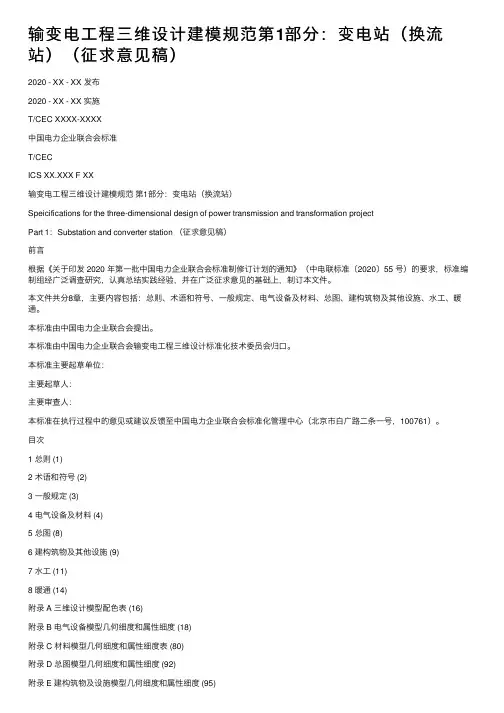

输变电⼯程三维设计建模规范第1部分：变电站（换流站）（征求意见稿）2020 - XX - XX 发布2020 - XX - XX 实施T/CEC XXXX-XXXX中国电⼒企业联合会标准T/CECICS XX.XXX F XX输变电⼯程三维设计建模规范第1部分：变电站（换流站）Speicifications for the three-dimensional design of power transmission and transformation projectPart 1：Substation and converter station （征求意见稿）前⾔根据《关于印发 2020 年第⼀批中国电⼒企业联合会标准制修订计划的通知》（中电联标准〔2020〕55 号）的要求，标准编制组经⼴泛调查研究，认真总结实践经验，并在⼴泛征求意见的基础上，制订本⽂件。

本⽂件共分8章，主要内容包括：总则、术语和符号、⼀般规定、电⽓设备及材料、总图、建构筑物及其他设施、⽔⼯、暖通。

本标准由中国电⼒企业联合会提出。

本标准由中国电⼒企业联合会输变电⼯程三维设计标准化技术委员会归⼝。

本标准主要起草单位：主要起草⼈：主要审查⼈：本标准在执⾏过程中的意见或建议反馈⾄中国电⼒企业联合会标准化管理中⼼（北京市⽩⼴路⼆条⼀号，100761）。

⽬次1 总则 (1)2 术语和符号 (2)3 ⼀般规定 (3)4 电⽓设备及材料 (4)5 总图 (8)6 建构筑物及其他设施 (9)7 ⽔⼯ (11)8 暖通 (14)附录 A 三维设计模型配⾊表 (16)附录 B 电⽓设备模型⼏何细度和属性细度 (18)附录 C 材料模型⼏何细度和属性细度表 (80)附录 D 总图模型⼏何细度和属性细度 (92)附录 E 建构筑物及设施模型⼏何细度和属性细度 (95)附录 F ⽔⼯模型⼏何细度和属性细度 (100)附录G 暖通模型⼏何细度和属性细度 (104)本导则⽤词说明 (107)引⽤标准名录 (108)条⽂说明 (109)Contents1General provisions (1)2Terms and symbol (2)3General provisions (3)4Electrical equipment and materials (4)5 Master plan (8)6Buildings and other facilities (9)7Hydraulic engineering (11)8 Heating ventilation (14)Appendix A Model color table for three-dimensional design (16)Appendix B Geometric fineness and attribute fineness of electrical equipment model (18)Appendix C Geometric fineness and attribute fineness of material model (80)Appendix D Geometric fineness and attribute fineness of master plan model (92)Appendix E Geometric fineness and attribute fineness of Buildings and facilities (95)Appendix F Geometric fineness and attribute fineness of hydraulic engineering model (100)Appendix G Geometric fineness and attribute fineness of heating ventilation model (104)Description of words used in this guideline (107)Lists of quoted standards (108)Clause description (109)1 总则1.0.1 为规范模型的建模⽅法、⼏何细度和属性细度，制定本⽂件。

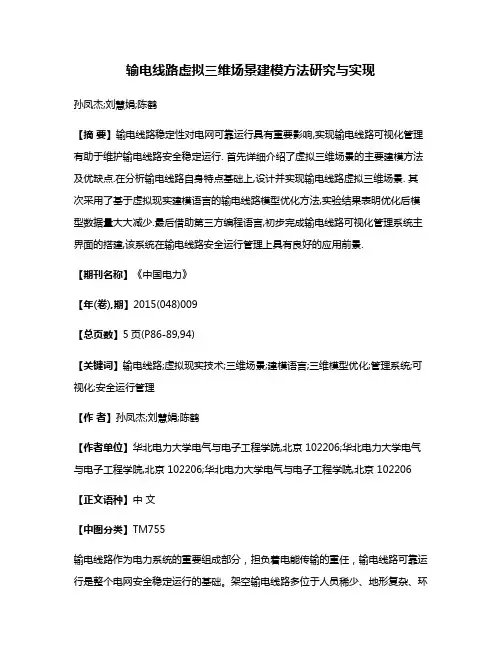

输电线路虚拟三维场景建模方法研究与实现孙凤杰;刘慧娟;陈鹤【摘要】输电线路稳定性对电网可靠运行具有重要影响,实现输电线路可视化管理有助于维护输电线路安全稳定运行. 首先详细介绍了虚拟三维场景的主要建模方法及优缺点.在分析输电线路自身特点基础上,设计并实现输电线路虚拟三维场景. 其次采用了基于虚拟现实建模语言的输电线路模型优化方法,实验结果表明优化后模型数据量大大减少.最后借助第三方编程语言,初步完成输电线路可视化管理系统主界面的搭建,该系统在输电线路安全运行管理上具有良好的应用前景.【期刊名称】《中国电力》【年(卷),期】2015(048)009【总页数】5页(P86-89,94)【关键词】输电线路;虚拟现实技术;三维场景;建模语言;三维模型优化;管理系统;可视化;安全运行管理【作者】孙凤杰;刘慧娟;陈鹤【作者单位】华北电力大学电气与电子工程学院,北京 102206;华北电力大学电气与电子工程学院,北京 102206;华北电力大学电气与电子工程学院,北京 102206【正文语种】中文【中图分类】TM755输电线路作为电力系统的重要组成部分，担负着电能传输的重任，输电线路可靠运行是整个电网安全稳定运行的基础。

架空输电线路多位于人员稀少、地形复杂、环境恶劣的地方，容易受风雪、雷电等自然灾害的影响，在运行过程中难免会出现舞动、弧垂、覆冰等问题，给架空输电线路、电缆设备的安全运行带来了隐患［1-3］。

虚拟现实技术作为一种自然的人机交互接口技术，允许用户在对大量的抽象数据进行形象化分析的基础上开展故障检测和诊断维护决策［4］。

将虚拟现实技术引入到输电线路管理系统，实现输电线路及相关设备的可视化，能真实反映输电线路的运行状态，帮助电网运行人员有效地管理输电线路设备信息，及时报警潜在危险的线路运行状态，不仅满足输电线路日常运行、应急指挥等应用需要，还能有效地提高巡视和检修效率。

本文的目的是为实现输电线路可视化管理系统找到一种可行的三维场景建模方法，实践证明输电线路三维场景采用基于图形和图像的混合建模方法，并充分利用VRML和3DS max建模技术来完成建模及模型优化是可行的。

架空输电线路电气三维设计应用研究发表时间：2020-05-12T11:58:08.067Z 来源：《中国电业》2020年第2期作者：何麟[导读] 随着科学技术的发展，我国的三维技术有了很大进展摘要：随着科学技术的发展，我国的三维技术有了很大进展，并在架空输电线路建设中得到了广泛的应用。

本文介绍了应用铁路电力架空线路路径规范要求后，分析了三维设计在架空输电线路建设中的应用。

应用三维设计，还可以对施工过程进行三维仿真，提高施工效率。

关键词：输电线路；建设；三维设计；应用一、架空输电线路三维建模方法1.1二维图纸的三维建模法通过在图纸上展现三维模型是输电线路工程建设的常用方法，以CAD、3Dmax作为设计平台，采用三维建模软件将二维图纸信息转化为三维场景和框架。

对于输电线路来说，由于其中包含了大量的可复用单元。

如金具、塔型、电力线等等。

其主要的作业流程如下：（1）收集资料：包括线路图、金具图、路径图等等；（2）搭建元件库：结合所收集的材料信息，对信息内容展开三维参数化模型配置与建设，构建元件库；（3）铁塔拼接：调用铁塔拼接程序，软件会自动将拼接模块拼接完成。

采用AutoCAD、3Dmax专业绘图软件等，按照一定比例将立方体、圆环、圆柱等构成架空输电线路三维模型；（4）线路建模：结合相关参数和线路坐标，采用铁塔拼接成果、金具串拼成果，搭建全线路模型；（5）输出：结合最终的线路建模结果，输出XML格式的文件以及原始数据模型，输出到GIS应用系统中。

1.2激光雷达三维模型法通过利用激光雷达扫描可以直接呈现出铁塔概况，可以实现情景再现。

在市场上主流的激光雷达技术包括机载、地面、手持三种形式，每种形式都有自身的特性。

激光雷达建模技术在实际应用中不需要直接接触被测物体、扫描效率高、定位精准、电位均匀、获取信息真实，为电塔三维模型建设提供了新的思路。

该项技术的建模流程为：（1）获取数据：采用雷达扫描仪器获取被测物体的数据点以及影像信息；（2）数据处理：将所获得的数据点进行拼接处理，如降噪、重新拼接或采样等；（3）三维建模：采用pointcloud等软件对模型信息进行拟合成，包括点、线、面、方管、圆管等，从而生成模型图；（4）纹理映射：把纹理映射到模型上，构建具有纹理的模型。

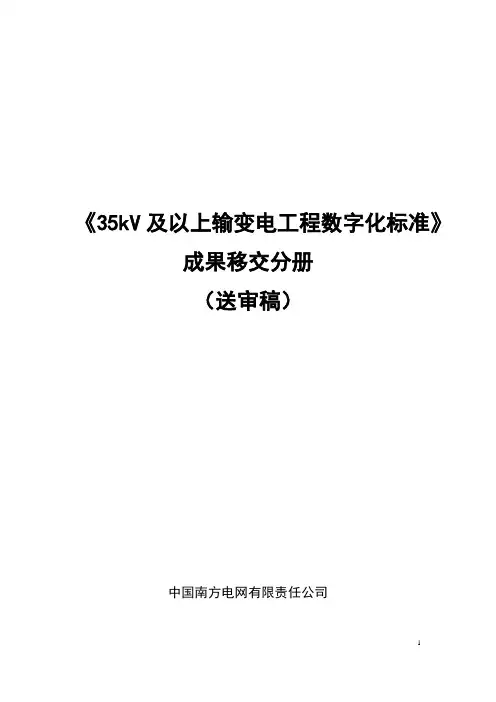

《35kV及以上输变电工程数字化标准》成果移交分册（送审稿）中国南方电网有限责任公司目录前言1范围 (4)2规范性引用文件 (4)3术语和定义 (4)4总的要求 (5)5一般规定 (5)6移交流程 (6)7移交内容及深度 (7)8移交文件存储结构、格式与命名规则 (9)9三维设计成果移交审核 (11)附录A（资料性附录）三维设计数字化移交文件存储结构、格式与命名规则 (12)前言为规范输变电工程三维数字化成果移交工作，制定本规范。

本规范由南方电网有限公司基建部提出并解释。

本规范由南方电网有限公司XXX部归口。

本规范起草单位：XXX本规范主要起草人：XXX本规范首次发布。

本规范在执行过程中的意见或建议反馈至南方电网有限公司基建部。

35kV及以上输变电工程数字化标准-成果移交分册1 范围本规范规定了输变电工程三维数字化成果移交内容、深度、文件存储结构、格式与命名规则，明确了三维设计数字化移交流程、成果审核要求。

本规范适用于35kV及以上变电站（换流站）、交直流架空输电线路及电缆线路新建工程、技改工程、既有电网的三维数字化成果移交。

本规范针对新建工程三维数字化成果的移交，技改工程、既有电网数字化成果的移交可参照执行。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 51061 电网工程标识系统编码规范DL/T 5028.1 电力工程制图标准第1部分：一般规则部分DL/T 5028.2 电力工程制图标准第2部分：机械部分DL/T 5028.3 电力工程制图标准第3部分：电气、仪表与控制部分DL/T 5028.4 电力工程制图标准第4部分：土建部分CHT 9015 三维地理信息模型数据产品规范CHT 9016 三维地理信息模型生产规范CHT 9017 三维地理信息模型数据库规范SD 240-87 电力系统部分设备统一编码准则GB 50061 66kV及以下架空电力线路设计规范DL/T 5138 电力工程数字摄影测量规程DL/T 1363 电网建设项目文件归档与档案整理规范CH/T 9012 基础地理信息数字成果数据组织及文件命名规则Q/CSG35kV及以上输变电工程数字化规范-数据标准架空线路分册Q/CSG GIS空间信息服务平台基础地理空间数据规范Q/CSG11801.8.1 信息分类和编码第 8 分册电网设备信息分类与编码Q/CSG11801.12 档案管理信息分类和编码中国南方电网有限责任公司电网建设项目档案管理业务指导书中国南方电网有限责任公司设备、设施基本信息规范中国南方电网有限责任公司设备、设施技术参数规范-输电线路分册（2016 版）中国南方电网有限责任公司设备全生命周期文档与台账管理办法中国南方电网有限责任公司主网设备功能位置信息规范中国南方电网有限责任公司输电线路设备台账规范（2018版）3 术语和定义下列术语和定义适用于本文件。

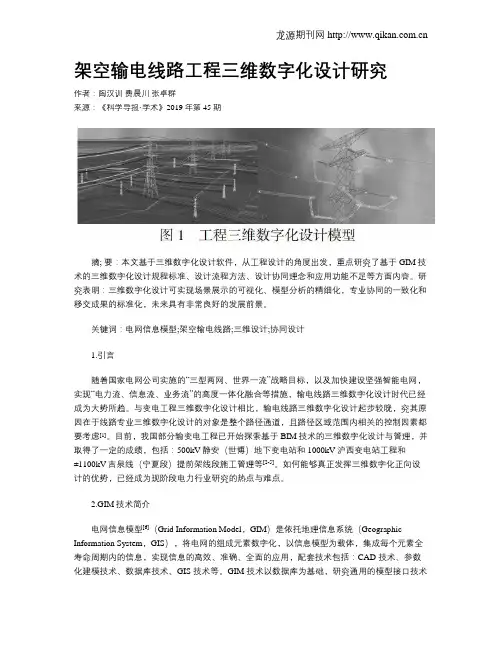

架空输电线路工程三维数字化设计研究作者：陶汉训费晨川张卓群来源：《科学导报·学术》2019年第45期摘; 要：本文基于三维数字化设计软件，从工程设计的角度出发，重点研究了基于GIM技术的三维数字化设计规程标准、设计流程方法、设计协同理念和应用功能不足等方面内容。

研究表明：三维数字化设计可实现场景展示的可视化、模型分析的精细化，专业协同的一致化和移交成果的标准化，未来具有非常良好的发展前景。

关键词：电网信息模型;架空输电线路;三维设计;协同设计1.引言随着国家电网公司实施的“三型两网、世界一流”战略目标，以及加快建设坚强智能电网，实现“电力流、信息流、业务流”的高度一体化融合等措施，输电线路三维数字化设计时代已经成为大势所趋。

与变电工程三维数字化设计相比，输电线路三维数字化设计起步较晚，究其原因在于线路专业三维数字化设计的对象是整个路径通道，且路径区域范围内相关的控制因素都要考虑[1]。

目前，我国部分输变电工程已开始探索基于BIM技术的三维数字化设计与管理，并取得了一定的成绩，包括：500kV静安（世博）地下变电站和1000kV沪西变电站工程和±1100kV吉泉线（宁夏段）提前架线段施工管理等[2-5]。

如何能够真正发挥三维数字化正向设计的优势，已经成为现阶段电力行业研究的热点与难点。

2.GIM技术简介电网信息模型[6]（Grid Information Model，GIM）是依托地理信息系统（Geographic Information System，GIS），将电网的组成元素数字化，以信息模型为载体，集成每个元素全寿命周期内的信息，实现信息的高效、准确、全面的应用，配套技术包括：CAD 技术、参数化建模技术、数据库技术、GIS 技术等。

GIM 技术以数据库为基础，研究通用的模型接口技术和统一的编码系统，建立贯穿输变电工程全过程的信息模型，并具备虚拟性、仿真性、全寿命周期性和安全性等特点。

三维电网设备建模规范北京国遥新天地信息技术有限公司中国·北京1.建模原则(1).模型复用，结构相同的设备、设备部件要采用复用的方式进行使用，减少实体模型量。

(2).材质纹理复用材质、纹理尽量能够复用，纹理大小在不失真的前提下尽量减小。

(3).模型精简使用尽量少的三角面来构建模型，减少模型顶点。

2.业务规则(1).总体规则A、推荐三维模型格式（Dwg、DGN、3DS格式模型）B、模型必须处于建模坐标系的原点C、建模单位采用毫米（转换后模型缩放比例为0.001）D、输出成果不仅包括三维模型，也要包括其相应的挂点坐标信息(2).输电线路设备建模规则1)杆塔塔身模型塔身模型主要建模规则如下：A、塔身下底面中心点位于建模坐标系原点B、X轴：杆塔的横担所在方向Y轴：正方向为大号侧（前进方向）、负方向为小号侧Z轴：杆塔高度方向C、提供杆塔上面绝缘子串的挂点坐标信息如下图所示：其对应挂点信息（仅供参考）：2)绝缘子串模型由于绝缘子串类型不同，模型朝向也不同。

因此绝缘子串模型的建模要特别注意，目前主要考虑到在绝缘子串模型为：耐张串、跳线串、悬垂串。

下面分别介绍其建模规则：a)耐张串A、建模坐标系原点为耐张串连接板中心点B、耐张串朝向Y轴负方向C、需提供耐张串的导线挂点信息（根据分裂情况）如下图所示：其对应挂点信息（仅供参考）：b)悬垂串和跳线串A、建模坐标系原点为悬垂串和跳线串的连接板中心点B、悬垂串和跳线串朝向Z轴负方向X轴和Y轴情况参考如下图。

C、需提供悬垂串和跳线串的导线挂点信息（根据分裂情况）如下图所示：其对应挂点信息（仅供参考）：c)V串或L串A、建模坐标系原点为V串或L串的上挂点连线中心点B、V串或L串朝向Z轴负方向X轴和Y轴情况参考如下图。

C、需提供V串或L串的导线挂点信息（根据分裂情况）如下图所示：其对应挂点信息（仅供参考）：3)间隔棒模型间隔棒模型建模规则比较简单，具体如下：A、间隔棒模型包围盒的中心点位于建模坐标系原点B、X轴、Y轴、Z轴方向如下图所示。

三维设计技术在输电线路设计中的应用研究作者：徐智来源：《消费电子》2024年第06期【关键词】三维设计技术；输电线路；应用三维设计技术以其直观、精确、高效的特点，为输电线路设计带来了革命性的变革，通过构建真实感极强的三维模型，设计师能够在虚拟环境中对输电线路进行全方位的模拟与优化，从而在设计阶段即可预见并解决潜在的问题，显著提升设计的准确性和可靠性，所以需要加强对三维设计技术的应用，明确具体应用要点，从而能够推动电力行业进一步创新发展。

（一）协同配合与避免设计失误在输电线路设计中，需要各部门之间的高效协同配合，通过构建统一的三维设计平台，使得不同专业的设计师能够在同一平台环境中进行工作，协同设计的方式能够提高信息沟通的效率，还可以在设计初期就发现并解决潜在的问题，从而有效避免设计失误与疏漏。

例如，在设计中考虑到地质灾害、气象灾害等影响因素时，地质专家和气象专家可以通过三维设计平台共同分析数据，确定最佳的线路路径，跨专业的协同配合在传统设计方法中难以实现，而三维设计技术则为其提供了可能[1]。

（二）精确仿真模拟三维设计技术的另一大优势在于其强大的仿真模拟能力。

通过构建精确的三维模型，设计师可以对输电线路的各个组成部分进行详细的模拟和分析，该模拟不仅限于静态的结构分析，还可以模拟线路在实际运行中的动态行为，如导线的风偏、舞动等，精确的仿真模拟使得设计师能够在设计阶段就对线路的性能具有全面的了解，从而可以在早期发现潜在的问题，并进行相应的优化，不仅提高了设计的准确性，还可以全面降低后期施工和运营中的风险。

（三）可视化与直观性三维设计技术能够将复杂的输电线路设计以直观、可视化的方式呈现出来。

设计师、工程师、决策者以及非专业人士都可以通过三维模型轻松地理解设计方案，从而更好地参与到设计过程中来。

可视化的设计方式不仅提高了各方的沟通与协作效率，还使得设计方案更加易于被接受和理解，同时在后期施工和运营过程中，三维模型也可以作为重要的参考依据，帮助工作人员更好地理解和执行相关任务。

《35kV及以上输变电工程数字化标准》竣工精细化建模分册（送审稿）中国南方电网有限责任公司目次前言 (1)1.范围 (2)2.规范性引用文件 (2)3.术语 (2)4.一般规定 (3)5.激光点云 (3)6.线框模型 (9)7.精细化模型 (11)前言为规范输变电工程数字化移交精细化建模工作，制定本规范。

本规范由南方电网有限公司基建部提出并解释。

本规范由南方电网有限公司XXX部归口。

本规范起草单位：XXX本规范主要起草人：XXX本规范首次发布。

本规范在执行过程中的意见或建议反馈至南方电网有限公司基建部。

35kV及以上输变电工程数字化标准-竣工精细化建模分册1.范围本规范规定了35kV及以上架空输电线路工程、变电站(换流站)工程、地下电缆工程三维数字化移交成果激光点云、线框模型、精细化模型的存储结构、数据精度、属性信息的要求，明确了激光点云数据、线框模型、精细化模型的详细要求。

本标准适用于竣工图阶段工程、已经投运的输变电工程等，针对未能开展三维数字化设计的输变电工程后期移交成果时可参照执行。

2.规范性引用文件下列文件对于本标准的应用必不可少。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。

中国南方电网公司《35kV及以上输变电工程数字化标准》（试行）；中国南方电网有限责任公司35kV变电站设备台账规范中国南方电网有限责任公司110kV变电站设备台账规范中国南方电网有限责任公司220kV变电站设备台账规范中国南方电网有限责任公司500kV变电站设备台账规范中国南方电网有限责任公司换流站设备台账规范中国南方电网有限责任公司设备、设施基本信息规范中国南方电网有限责任公司设备、设施技术参数规范-变电设备分册中国南方电网有限责任公司设备、设施技术参数规范-输电线路分册中国南方电网有限责任公司设备全生命周期文档与台账管理办法中国南方电网有限责任公司输电线路设备台账规范中国南方电网有限责任公司主网设备功能位置信息规范GB/T 51061 电网工程标识系统编码规范3.术语下列术语和定义适用于本文件。

输电线路数字化三维设计的研究发表时间：2018-10-18T14:49:42.537Z 来源：《电力设备》2018年第17期作者：郭明明1 彭正伟2 [导读] 摘要：当前，二维计算机辅助设计和辅助制图技术已经得到了广泛普及，在电厂、变电站等设计领域，三维数字化辅助设计作为一种新型的设计手段，也处于蓬勃发展的阶段，其直观、便捷和协同工作的能力，越来越多的受到关注。

（宁夏宁电电力设计有限公司宁夏银川 750011）摘要：当前，二维计算机辅助设计和辅助制图技术已经得到了广泛普及，在电厂、变电站等设计领域，三维数字化辅助设计作为一种新型的设计手段，也处于蓬勃发展的阶段，其直观、便捷和协同工作的能力，越来越多的受到关注。

但是，在输电线路设计领域内，目前国内外尚未采用真正意义上的三维数字化辅助设计手段。

因此，在输电线路设计领域内引进数字化三维设计理念，搭建一个三维数字化线路统一设计平台，本文针对输电线路数字化三维设计进行了研究分析。

关键词：输电线路；数字化；三维设计 1.三维数字化设计的应用 1.1建模工作1.1.1导地线建模导、地线（含OPGW）建模采用参数化描述。

导、地线三维模型位置及弧垂姿态根据不同工况在三维场景中自动生成。

1.1.2绝缘子串建模利用金具三维组装系统实现对金具串的组装、拆分等逼真模拟，自动判断能否连接，可进行强度校核。

形象直观、不易出错。

提供金具材料的耗量统计及金具部件的部分信息编辑等工作，可以根据工程实际情况创建和改进金具库，完成各种电压等级架空送电线路导地线金具组装形式的设计和制图。

金具组装完成后自动生成二维图纸，完成材料统计、重量计算、尺寸计算、安全系数最小的受力部件查找及承受最大外荷载计算、联结方式检查、联结配合检查、组装自由度检查、联合碰撞检查、制图数据处理、图形布置和图形生成等项工作。

1.1.3杆塔建模利用三维技术，依《架空输电线路三维设计建模规范》标准，结合电气间隙等提资，快速建立铁塔通用模型，用于三维场景杆塔排位。

输变电工程三维设计建模规范输变电工程是指用于输送和变换电能的系统，对于电力系统的可靠性和安全性至关重要。

为了提高输变电工程的设计效率和准确性，采用三维设计建模技术已成为一种常见的做法。

本文档旨在规范输变电工程三维设计建模，提供一套统一的标准和指导原则，以确保设计结果的一致性和质量。

输变电工程的三维设计建模规范具有以下重要性和目的：提高设计效率：采用三维设计建模可以提高设计工作的效率，减少人为错误和重复劳动。

提高设计准确性：通过三维建模，能够更准确地呈现输变电工程的实际情况，减少设计中的偏差和误差。

优化资源利用：三维建模技术可以帮助设计师更好地规划和利用资源，提高工程的可持续性和经济性。

支持协同设计：三维建模可以促进设计团队之间的协作和沟通，减少信息传递的误差和障碍。

强化工程管理：三维建模提供了更全面的视觉化工程信息，有助于工程管理和决策制定。

本规范旨在确保输变电工程的三维设计建模达到高标准，提高设计质量和效率，推动输变电工程领域的发展和进步。

规范概述本规范旨在确保输变电工程的三维设计建模达到高标准，提高设计质量和效率，推动输变电工程领域的发展和进步。

规范概述概述输变电工程三维设计建模规范的范围、适用对象和基本原则。

概述输变电工程三维设计建模规范的范围、适用对象和基本原则。

本文档旨在规范输变电工程三维设计建模的相关要求，以确保工程设计的准确性和一致性。

以下是本规范的主要内容：范围：本规范适用于输变电工程的三维设计建模，包括变电站、输电线路等相关工程。

适用对象：本规范适用于从事输变电工程三维设计建模的设计师、工程师和其他相关人员。

基本原则：本规范设立以下基本原则，以指导和规范三维设计建模过程：准确性：设计师应确保模型的几何形状、尺寸和位置的准确性，以反映实际工程要求。

一致性：设计师应确保不同部分之间的一致性，例如线路、设备和其他组件的连接和对齐。

可维护性：设计师应设计易于维护和修改的模型，方便后续工程的更新和维护。

2020年第07期67数字化三维模型的架空输电线路设计伍　翔娄底星源电力勘测设计有限责任公司，湖南 娄底 417000摘要：伴随科技水平的日益提升，三维技术有了重大突破，在架空输电线路中的运用范围也逐渐扩大。

由于输电线路日益复杂密集，通道资源日趋紧张，因此对输电线路进行高效合理的设计是输电线路设计中遇到的难题。

架空输电线路的数字化三维模型的构建，应用仿真方式完成输电线路有关施工活动。

文章通过对数字化三维模型的架空输电线路设计进行分析，对输电线路路径的开展进行优化，不断提高线路工程测量的准确性。

关键词：数字化；三维模型；架空输电线路中图分类号：TM75作者简介：伍翔（1991—），男，汉族，湖南新化人，硕士，助理工程师，主要从事输电线路设计工作。

0 引言国家电网当前阶段的发展目标是打造泛在电力物联网与具有较高现代化水平的智能电网。

输电线路的设计方案是电网建设的关键环节，而由于输电线路比较复杂密集，对输电线路进行三维数字化设计具有很重要的实际意义。

在三维数字设计中，架空输电线路设计过程中要使用的机械设备与施工建材的三维模型是三维数字设计的重要依据。

架空输电线路的跨度较大、单个模型数量多、种类较少，在进行三维模型设计时应结合这些特点，对相同几何特性的模型复用问题进行充分考虑。

同时，还应保障模型的精细度以及参数设计的合理性。

1 数字化三维设计数字化三维设计是现代化设计系统的重要功能与模块，当前已运用到诸多领域。

近年来，电网公司也在极力推动数字化三维设计技术在电力工程中的运用，以三维设计为核心，将数字化设计贯穿于电力工程的整个过程［1］。

1.1 数字化三维设计标准体系的建设数字化三维系统中对数据库建立、模型参数的输入、模型的深度管理、数据的一致性检查以及碰撞检查、成品制作等环节进行分析，制定可行的检查、审查及校审方式，制定设计标准及质量监督体系，对设计流程进行严格把控，促进三维数字化系统的建设及应用。

1.2 协同工作数字化三维设计系统与以往的二维设计系统的模式完全不同。

关于架空输电线路三维设计集中平台的应用分析架空输电线路三维设计集中平台是一种基于计算机辅助设计（CAD）技术的应用软件平台，用于帮助电力行业进行架空输电线路的设计与规划。

该平台的主要功能包括线路三维模型的创建、输电塔和导线的设置、电力系统参数的输入与计算等。

本文将从应用需求、优势、应用案例和发展前景等方面对该平台进行分析。

一、应用需求分析架空输电线路作为电网的重要组成部分，对该行业的安全和稳定运行至关重要。

传统的线路设计方式大多是以二维平面为基础，无法准确反映线路在三维空间中的真实情况，容易导致线路间距不均匀、导线过高或过低等问题。

迫切需要一种能够实现线路三维设计、具备自动校验功能的软件平台来提高线路设计的精度和效率。

二、平台优势分析1.实现线路三维模型创建：通过该平台，可以在虚拟环境中创建线路的三维模型，模拟线路在不同地形条件下的走向，有效地避免人为因素对线路设计的影响。

2.自动校验功能：该平台可以根据电力系统参数对线路进行自动校验，确保线路设置符合规定，避免出现非法建设和设备损坏的问题。

3.多种线路设计方案比较：平台可以提供多种线路设计方案的对比和分析，帮助设计人员选择最优方案，提高线路的经济性和可靠性。

4.协同设计：平台支持多用户之间的数据共享和协同设计，不同设计专业的人员可以在同一个平台上进行设计，提高设计效率和一致性。

三、应用案例分析该平台在国内外电力行业已经得到广泛应用，并取得了良好的效果。

1. 某电力公司在进行新线路投资规划时，利用该平台对不同的线路走向进行模拟和比较，选出了最优的线路方案，使得投资成本降低了10%以上。

2. 某输电施工单位利用该平台进行线路设计时，发现了原设计中存在的高压导线距离地面过低的问题，及时调整了线路参数，避免了安全隐患。

四、发展前景分析随着电力行业的不断发展和改革，对输电线路的安全和可靠性要求越来越高。

架空输电线路三维设计集中平台作为解决这一问题的有效手段，具有广阔的市场前景。
