输电线路工程数字化设计全过程应用及展望 杨蒙

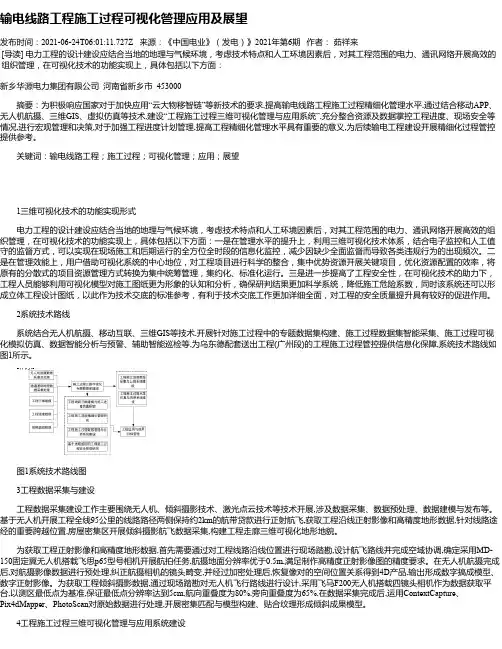

输电线路工程施工过程可视化管理应用及展望发布时间：2021-06-24T06:01:11.727Z 来源：《中国电业》（发电）》2021年第6期作者：茹祥来[导读] 电力工程的设计建设应结合当地的地理与气候环境，考虑技术特点和人工环境因素后，对其工程范围的电力、通讯网络开展高效的组织管理，在可视化技术的功能实现上，具体包括以下方面：新乡华源电力集团有限公司河南省新乡市 453000摘要：为积极响应国家对于加快应用“云大物移智链”等新技术的要求,提高输电线路工程施工过程精细化管理水平,通过结合移动APP、无人机航摄、三维GIS、虚拟仿真等技术,建设“工程施工过程三维可视化管理与应用系统”,充分整合资源及数据掌控工程进度、现场安全等情况,进行宏观管理和决策,对于加强工程进度计划管理,提高工程精细化管理水平具有重要的意义,为后续输电工程建设开展精细化过程管控提供参考。

关键词：输电线路工程；施工过程；可视化管理；应用；展望1三维可视化技术的功能实现形式电力工程的设计建设应结合当地的地理与气候环境，考虑技术特点和人工环境因素后，对其工程范围的电力、通讯网络开展高效的组织管理，在可视化技术的功能实现上，具体包括以下方面：一是在管理水平的提升上，利用三维可视化技术体系，结合电子监控和人工值守的监督方式，可以实现在现场施工和后期运行的全方位全时段的信息化监控，减少因缺少全面监督而导致各类违规行为的出现频次。

二是在管理效能上，用户借助可视化系统的中心地位，对工程项目进行科学的整合，集中优势资源开展关键项目，优化资源配置的效率，将原有的分散式的项目资源管理方式转换为集中统筹管理，集约化、标准化运行。

三是进一步提高了工程安全性，在可视化技术的助力下，工程人员能够利用可视化模型对施工图纸更为形象的认知和分析，确保研判结果更加科学系统，降低施工危险系数，同时该系统还可以形成立体工程设计图纸，以此作为技术交底的标准参考，有利于技术交底工作更加详细全面，对工程的安全质量提升具有较好的促进作用。

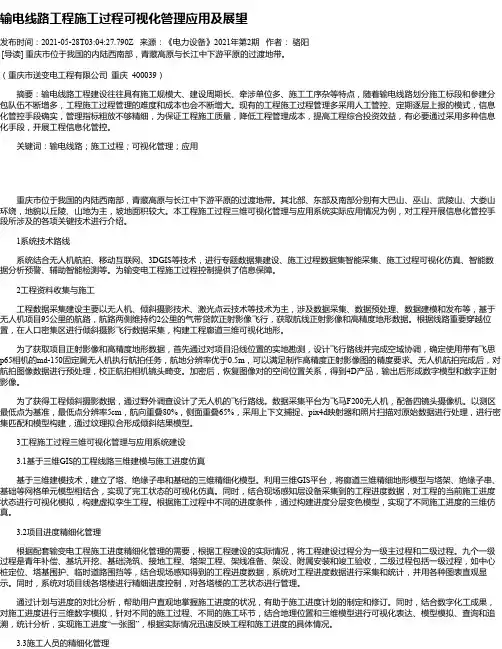

输电线路工程施工过程可视化管理应用及展望发布时间：2021-05-28T03:04:27.790Z 来源：《电力设备》2021年第2期作者：骆阳[导读] 重庆市位于我国的内陆西南部，青藏高原与长江中下游平原的过渡地带。

（重庆市送变电工程有限公司重庆 400039）摘要：输电线路工程建设往往具有施工规模大、建设周期长、牵涉单位多、施工工序杂等特点，随着输电线路划分施工标段和参建分包队伍不断增多，工程施工过程管理的难度和成本也会不断增大。

现有的工程施工过程管理多采用人工管控、定期逐层上报的模式，信息化管控手段确实，管理指标粗放不够精细，为保证工程施工质量，降低工程管理成本，提高工程综合投资效益，有必要通过采用多种信息化手段，开展工程信息化管控。

关键词：输电线路；施工过程；可视化管理；应用重庆市位于我国的内陆西南部，青藏高原与长江中下游平原的过渡地带。

其北部、东部及南部分别有大巴山、巫山、武陵山、大娄山环绕，地貌以丘陵、山地为主，坡地面积较大。

本工程施工过程三维可视化管理与应用系统实际应用情况为例，对工程开展信息化管控手段所涉及的各项关键技术进行介绍。

1系统技术路线系统结合无人机航拍、移动互联网、3DGIS等技术，进行专题数据集建设、施工过程数据集智能采集、施工过程可视化仿真、智能数据分析预警、辅助智能检测等。

为输变电工程施工过程控制提供了信息保障。

2工程资料收集与施工工程数据采集建设主要以无人机、倾斜摄影技术、激光点云技术等技术为主，涉及数据采集、数据预处理、数据建模和发布等，基于无人机项目95公里的航路，航路两侧维持约2公里的气带贷款正射影像飞行，获取航线正射影像和高精度地形数据。

根据线路重要穿越位置，在人口密集区进行倾斜摄影飞行数据采集，构建工程廊道三维可视化地形。

为了获取项目正射影像和高精度地形数据，首先通过对项目沿线位置的实地勘测，设计飞行路线并完成空域协调，确定使用带有飞思p65相机的md-150固定翼无人机执行航拍任务，航地分辨率优于0.5m，可以满足制作高精度正射影像图的精度要求。

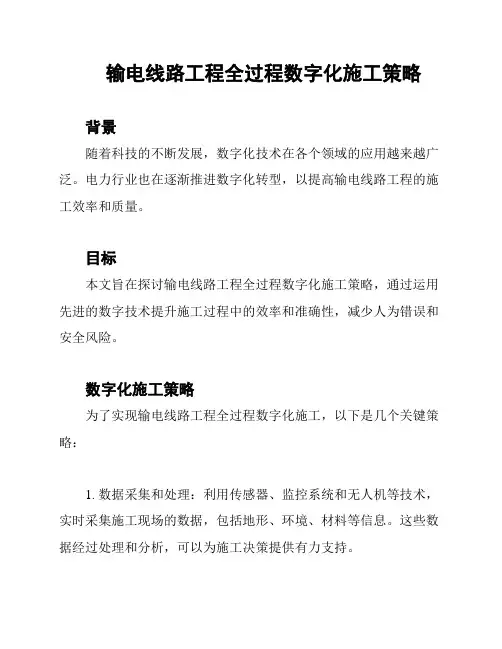

输电线路工程全过程数字化施工策略背景随着科技的不断发展，数字化技术在各个领域的应用越来越广泛。

电力行业也在逐渐推进数字化转型，以提高输电线路工程的施工效率和质量。

目标本文旨在探讨输电线路工程全过程数字化施工策略，通过运用先进的数字技术提升施工过程中的效率和准确性，减少人为错误和安全风险。

数字化施工策略为了实现输电线路工程全过程数字化施工，以下是几个关键策略：1. 数据采集和处理：利用传感器、监控系统和无人机等技术，实时采集施工现场的数据，包括地形、环境、材料等信息。

这些数据经过处理和分析，可以为施工决策提供有力支持。

2. 虚拟现实技术：运用虚拟现实技术，通过数字模型模拟出施工场景，帮助施工人员在虚拟环境中进行操作演练和协作。

这样可以减少实际施工中的错误和重复工作，提高效率。

3. 自动化设备和机器人：引入自动化设备和机器人，可以代替人工进行一些重复性、高风险和高强度的工作，如强电测试、吊装等。

这样可以提高工作效率，降低安全风险。

4. 数据共享和协作平台：建立一个数字化施工的数据共享和协作平台，将不同阶段、不同环节的数据整合起来，并提供给相关方使用。

这样可以增加各方之间的协作和沟通，避免信息断层。

5. 智能监控和预警系统：利用智能监控和预警系统，实时监测施工过程中的关键参数和风险因素，并发出预警信号。

这样可以及时采取措施，避免事故的发生，保障施工的顺利进行。

总结输电线路工程全过程数字化施工策略可以大大提升施工效率和质量，在提高工作效率的同时，减少人为错误和安全风险。

电力行业应积极推进数字化转型，引入先进的数字技术，推动输电线路工程的数字化施工。

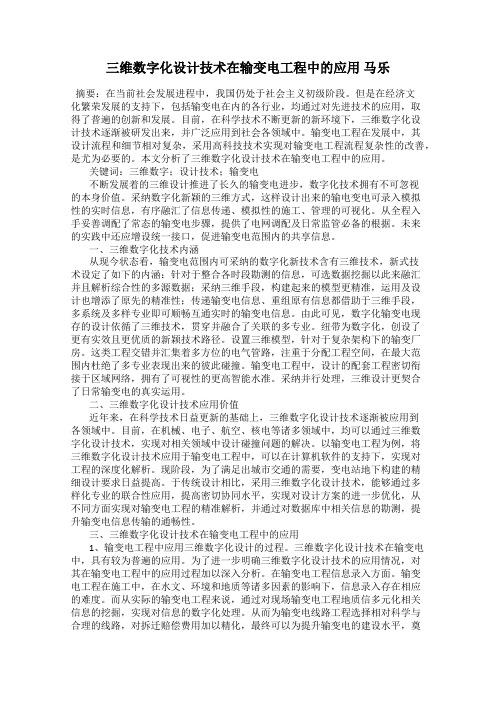

三维数字化设计技术在输变电工程中的应用马乐摘要：在当前社会发展进程中，我国仍处于社会主义初级阶段。

但是在经济文化繁荣发展的支持下，包括输变电在内的各行业，均通过对先进技术的应用，取得了普遍的创新和发展。

目前，在科学技术不断更新的新环境下，三维数字化设计技术逐渐被研发出来，并广泛应用到社会各领域中。

输变电工程在发展中，其设计流程和细节相对复杂，采用高科技技术实现对输变电工程流程复杂性的改善，是尤为必要的。

本文分析了三维数字化设计技术在输变电工程中的应用。

关键词：三维数字；设计技术；输变电不断发展着的三维设计推进了长久的输变电进步，数字化技术拥有不可忽视的本身价值。

采纳数字化新颖的三维方式，这样设计出来的输电变电可录入模拟性的实时信息，有序融汇了信息传递、模拟性的施工、管理的可视化。

从全程入手妥善调配了常态的输变电步骤，提供了电网调配及日常监管必备的根据。

未来的实践中还应增设统一接口，促进输变电范围内的共享信息。

一、三维数字化技术内涵从现今状态看，输变电范围内可采纳的数字化新技术含有三维技术，新式技术设定了如下的内涵：针对于整合各时段勘测的信息，可选数据挖掘以此来融汇并且解析综合性的多源数据；采纳三维手段，构建起来的模型更精准，运用及设计也增添了原先的精准性；传递输变电信息、重组原有信息都借助于三维手段，多系统及多样专业即可顺畅互通实时的输变电信息。

由此可见，数字化输变电现存的设计依循了三维技术，贯穿并融合了关联的多专业。

纽带为数字化，创设了更有实效且更优质的新颖技术路径。

设置三维模型，针对于复杂架构下的输变厂房。

这类工程交错并汇集着多方位的电气管路，注重于分配工程空间，在最大范围内杜绝了多专业表现出来的彼此碰撞。

输变电工程中，设计的配套工程密切衔接于区域网络，拥有了可视性的更高智能水准。

采纳并行处理，三维设计更契合了日常输变电的真实运用。

二、三维数字化设计技术应用价值近年来，在科学技术日益更新的基础上，三维数字化设计技术逐渐被应用到各领域中。

架空输电线路工程三维数字化设计研究作者：陶汉训费晨川张卓群来源：《科学导报·学术》2019年第45期摘; 要：本文基于三维数字化设计软件，从工程设计的角度出发，重点研究了基于GIM技术的三维数字化设计规程标准、设计流程方法、设计协同理念和应用功能不足等方面内容。

研究表明：三维数字化设计可实现场景展示的可视化、模型分析的精细化，专业协同的一致化和移交成果的标准化，未来具有非常良好的发展前景。

关键词：电网信息模型;架空输电线路;三维设计;协同设计1.引言随着国家电网公司实施的“三型两网、世界一流”战略目标，以及加快建设坚强智能电网，实现“电力流、信息流、业务流”的高度一体化融合等措施，输电线路三维数字化设计时代已经成为大势所趋。

与变电工程三维数字化设计相比，输电线路三维数字化设计起步较晚，究其原因在于线路专业三维数字化设计的对象是整个路径通道，且路径区域范围内相关的控制因素都要考虑[1]。

目前，我国部分输变电工程已开始探索基于BIM技术的三维数字化设计与管理，并取得了一定的成绩，包括：500kV静安（世博）地下变电站和1000kV沪西变电站工程和±1100kV吉泉线（宁夏段）提前架线段施工管理等[2-5]。

如何能够真正发挥三维数字化正向设计的优势，已经成为现阶段电力行业研究的热点与难点。

2.GIM技术简介电网信息模型[6]（Grid Information Model，GIM）是依托地理信息系统（Geographic Information System，GIS），将电网的组成元素数字化，以信息模型为载体，集成每个元素全寿命周期内的信息，实现信息的高效、准确、全面的应用，配套技术包括：CAD 技术、参数化建模技术、数据库技术、GIS 技术等。

GIM 技术以数据库为基础，研究通用的模型接口技术和统一的编码系统，建立贯穿输变电工程全过程的信息模型，并具备虚拟性、仿真性、全寿命周期性和安全性等特点。

Power Technology︱284︱2016年11期 三维数字化设计技术在输变电工程中的应用张 璟 李 强国网重庆市电力公司北碚供电分公司，重庆 400700摘要：随着经济的快速发展，输变电工程的规模越来越大。

在计算机技术的辅助下，输变电工程中引入了三维数字化设计技术，以便传送送输变电工程的日常信息。

在输变电工程中应用三维数字化设计技术是符合新形势下发展趋势下，使得输变电设备的集成性、智能化水平提高，当前网络技术辅助工程设计已经取得了很好的效果。

本文从三维数字化设计技术在输变电工程中应用的必要性、具体应用以及应用前景三个方面展开了论述，以期为提高三维数字化设计技术在输变电工程中的应用水平提供可以借鉴的资料。

关键词：三维数字化；设计技术；输变电工程；应用中图分类号：TM63 文献标识码：B 文章编号：1006-8465（2016）11-0284-01中国输变电工程的设计技术经历了图版制图、计算机制图和计算机辅助设计等阶段。

随着网络信息科技的快速发展，以计算机技术为辅助设计技术的广度、深度也得到了快速的拓展。

站在信息层面上看，能够更加快速、便捷地传递设计信息，并且逐渐向着多平台、跨区域、多专业的整合方向发展；从工程模型上来看，正在由二维模型过渡为三维实体模型。

尤其是近10年来，三维数字化设计技术被频繁应用于输变电工程中，作为一种新的设计技术，应当根据当前应用的实际情况，对其进行全面、系统的研究，进而促进技术的不断进步。

1 在输变电工程中应用三维数字化设计技术的必要性 一般情况下，将二维设计技术和相应的分析计算机软件结合在一起便能够解决输变电工程设计中的大部分技术问题。

但是，随着城市化的快速发展，使得土地资源越来越紧缺，这就导致了半地下、地下变电站的建设会逐渐增多，线路走廊会越来越紧张，对线路路径设计的要求越来越精细；与此同时，特高压交直流输电技术的应用也对设计技术提出了更高的要求，所以，应当对设计技术进行相应的改革与创新。

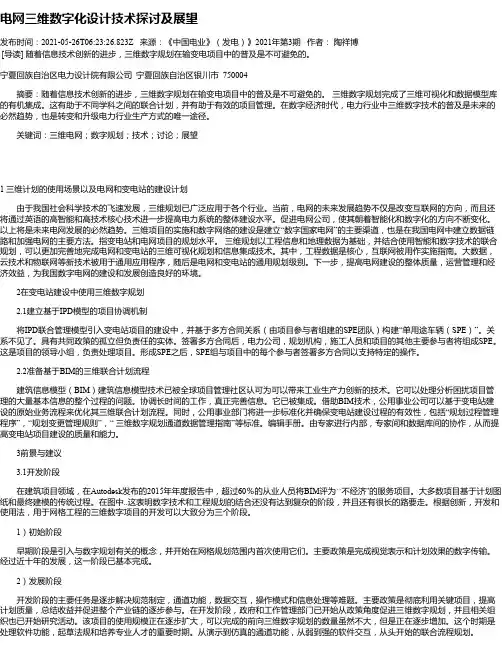

电网三维数字化设计技术探讨及展望发布时间：2021-05-26T06:23:26.823Z 来源：《中国电业》（发电）》2021年第3期作者：陶祥博[导读] 随着信息技术创新的进步，三维数字规划在输变电项目中的普及是不可避免的。

宁夏回族自治区电力设计院有限公司宁夏回族自治区银川市 750004摘要：随着信息技术创新的进步，三维数字规划在输变电项目中的普及是不可避免的。

三维数字规划完成了三维可视化和数据模型库的有机集成。

这有助于不同学科之间的联合计划，并有助于有效的项目管理。

在数字经济时代，电力行业中三维数字技术的普及是未来的必然趋势，也是转变和升级电力行业生产方式的唯一途径。

关键词：三维电网；数字规划；技术；讨论；展望1 三维计划的使用场景以及电网和变电站的建设计划由于我国社会科学技术的飞速发展，三维规划已广泛应用于各个行业。

当前，电网的未来发展趋势不仅是改变互联网的方向，而且还将通过英语的高智能和高技术核心技术进一步提高电力系统的整体建设水平。

促进电网公司，使其朝着智能化和数字化的方向不断变化。

以上将是未来电网发展的必然趋势。

三维项目的实施和数字网络的建设是建立“数字国家电网”的主要渠道，也是在我国电网中建立数据链路和加强电网的主要方法。

指变电站和电网项目的规划水平。

三维规划以工程信息和地理数据为基础，并结合使用智能和数字技术的联合规划，可以更加完善地完成电网和变电站的三维可视化规划和信息集成技术。

其中，工程数据是核心，互联网被用作实施指南。

大数据，云技术和物联网等新技术被用于通用应用程序，随后是电网和变电站的通用规划级别。

下一步，提高电网建设的整体质量，运营管理和经济效益，为我国数字电网的建设和发展创造良好的环境。

2在变电站建设中使用三维数字规划2.1建立基于IPD模型的项目协调机制将IPD联合管理模型引入变电站项目的建设中，并基于多方合同关系（由项目参与者组建的SPE团队）构建“单用途车辆（SPE）”。

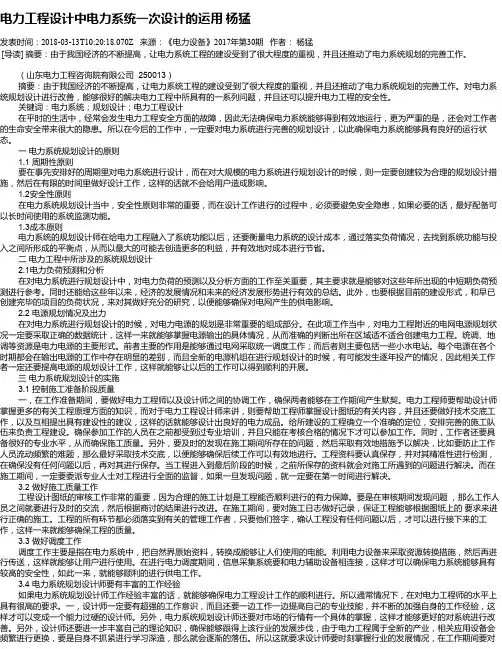

电力工程设计中电力系统一次设计的运用杨猛发表时间：2018-03-13T10:20:18.070Z 来源：《电力设备》2017年第30期作者：杨猛[导读] 摘要：由于我国经济的不断提高，让电力系统工程的建设受到了很大程度的重视，并且还推动了电力系统规划的完善工作。

（山东电力工程咨询院有限公司 250013）摘要：由于我国经济的不断提高，让电力系统工程的建设受到了很大程度的重视，并且还推动了电力系统规划的完善工作。

对电力系统规划设计进行改善，能够很好的解决电力工程中所具有的一系列问题，并且还可以提升电力工程的安全性。

关键词：电力系统；规划设计；电力工程设计在平时的生活中，经常会发生电力工程安全方面的故障，因此无法确保电力系统能够得到有效地运行，更为严重的是，还会对工作者的生命安全带来很大的隐患。

所以在今后的工作中，一定要对电力系统进行完善的规划设计，以此确保电力系统能够具有良好的运行状态。

一电力系统规划设计的原则1.1 周期性原则要在事先安排好的周期里对电力系统进行设计，而在对大规模的电力系统进行规划设计的时候，则一定要创建较为合理的规划设计措施，然后在有限的时间里做好设计工作，这样的话就不会给用户造成影响。

1.2安全性原则在电力系统规划设计当中，安全性原则非常的重要，而在设计工作进行的过程中，必须要避免安全隐患，如果必要的话，最好配备可以长时间使用的系统监测功能。

1.3成本原则电力系统的规划设计师在给电力工程融入了系统功能以后，还要衡量电力系统的设计成本，通过落实负荷情况，去找到系统功能与投入之间所形成的平衡点，从而以最大的可能去创造更多的利益，并有效地对成本进行节省。

二电力工程中所涉及的系统规划设计2.1电力负荷预测和分析在对电力系统进行规划设计中，对电力负荷的预测以及分析方面的工作至关重要，其主要求就是能够对这些年所出现的中短期负荷预测进行参考。

同时还能给这些年以来，经济的发展情况和未来的经济发展形势进行有效的总结。

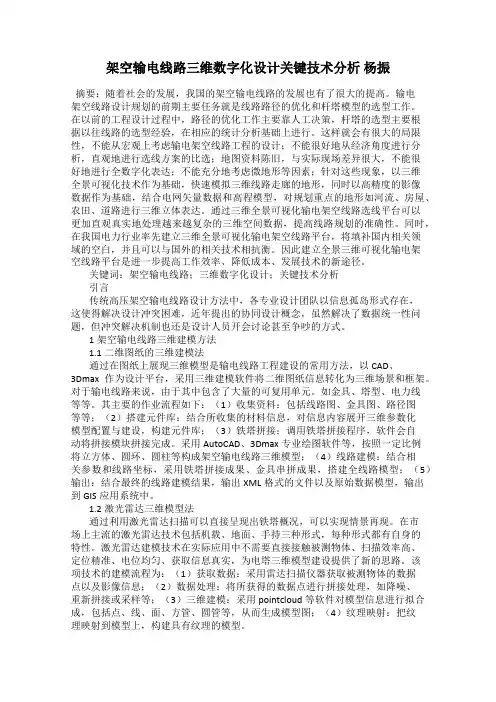

架空输电线路三维数字化设计关键技术分析杨振摘要：随着社会的发展，我国的架空输电线路的发展也有了很大的提高。

输电架空线路设计规划的前期主要任务就是线路路径的优化和杆塔模型的选型工作。

在以前的工程设计过程中，路径的优化工作主要靠人工决策，杆塔的选型主要根据以往线路的选型经验，在相应的统计分析基础上进行。

这样就会有很大的局限性，不能从宏观上考虑输电架空线路工程的设计；不能很好地从经济角度进行分析，直观地进行选线方案的比选；地图资料陈旧，与实际现场差异很大，不能很好地进行全数字化表达；不能充分地考虑微地形等因素；针对这些现象，以三维全景可视化技术作为基础，快速模拟三维线路走廊的地形，同时以高精度的影像数据作为基础，结合电网矢量数据和高程模型，对规划重点的地形如河流、房屋、农田、道路进行三维立体表达。

通过三维全景可视化输电架空线路选线平台可以更加直观真实地处理越来越复杂的三维空间数据，提高线路规划的准确性。

同时，在我国电力行业率先建立三维全景可视化输电架空线路平台，将填补国内相关领域的空白，并且可以与国外的相关技术相抗衡。

因此建立全景三维可视化输电架空线路平台是进一步提高工作效率、降低成本、发展技术的新途径。

关键词：架空输电线路；三维数字化设计；关键技术分析引言传统高压架空输电线路设计方法中，各专业设计团队以信息孤岛形式存在，这使得解决设计冲突困难，近年提出的协同设计概念，虽然解决了数据统一性问题，但冲突解决机制也还是设计人员开会讨论甚至争吵的方式。

1架空输电线路三维建模方法1.1二维图纸的三维建模法通过在图纸上展现三维模型是输电线路工程建设的常用方法，以CAD、3Dmax作为设计平台，采用三维建模软件将二维图纸信息转化为三维场景和框架。

对于输电线路来说，由于其中包含了大量的可复用单元。

如金具、塔型、电力线等等。

其主要的作业流程如下：（1）收集资料：包括线路图、金具图、路径图等等；（2）搭建元件库：结合所收集的材料信息，对信息内容展开三维参数化模型配置与建设，构建元件库；（3）铁塔拼接：调用铁塔拼接程序，软件会自动将拼接模块拼接完成。
