电梯维修助手APP https:///2b911sb第一部分：安装调试一、调试必须具备的条件 (1)二、调试所需资料 (1)三、调试前的准备工作 (1)四、静态测试 (1)五、电磁制动器的调整 (2)六、平衡系数的检查 (2)七、电控系统简介 (3)八、开门机调整 (9)九、慢车运行检查 (9)十、快车运行 (20)十一、外呼地址设置以及特殊功能显示设置 (22)十二、终端电阻测量 (26)十三、远程监控以及小区监控（CAN方式）标准方案 (27)十四、IC卡门禁系统标准方案 (31)十五、消防联动功能实现 (35)附一：各种变频器参数举例 (36)附二：BT302错误代码 (52)附三：KEB-F4变频器故障代码表 (54)附四：KEB-F5变频器故障代码表 (56)附五：ES变频器故障代码表 (58)附六：安川变频器故障代码表 (60)附七：井道电气开关的安装 (63)附八: 故障案例分析与解决方案 (65)第一部分：安装调试一、调试必须具备的条件：1.设备安装全部完毕。
2.井道脚手架全部拆除。
3.所有层门全部关闭，电气、机械联锁必须有效。
4.电梯所需的动力、照明电源应由用户提供至机房电源板。
5.主要的安全装置：如限速器、安全钳、缓冲器等均已安装好，并且动作正确有效。
二、调试所需资料：1.电气原理图及代号说明。
2.电控系统调试说明书3.井道布线图。
4.变频器使用说明书。
5.开门机使用说明书。
三、调试前的准备工作：1.学习和审查有关图纸、资料，全面了解电梯性能。
2.调试工具的准备：a.万用表一只。
b.两根约1米长绝缘电线，两头应装有绝缘护套的小型鄂鱼夹。
c.500V兆欧表。
d.常用电工工具。
四、静态测试：在电气设备安装工作基本完成的前提下进行：1.断开主开关三相电源和控制屏上所有的控制电源开关，用500V电池式兆欧表测量主回路（控制屏电源接触器MC的前端，运行接触器KC的后端）的绝缘电阻应≥0.5MΩ，所有控制回路（电脑、信号、低压部分除外）的绝缘电阻应≥0.25MΩ。
升降机RDU主板说明书原理图CAHT-RDU使用说明书微机控制杂物电梯控制柜资料编号：ZL-CAHT-DU01CADT RDU 使用说明书目录一、电气原理图 1二、电气基本配置 6三、标准功能配置表 6四、选择功能配置表7五、指示灯功能定义 7六、输入端子功能定义 7七、输出端子功能定义 8八、功能说明 9九、使用注意 9十、故障代码 10十一、元件代号说明 10十二、控制柜端子接线图 12十三、配线示意表 13十四、调试说明 16一、电气基本配置型号：RDU输入驱动：DC24V 10 MA驱动能力：AC250V/3A/无源触点 I/O 驱动点：57点最大服务层：8层8站 DC250V /3A最大驱动门：前后双开门四层板工艺制作元件配置：序号名称型号产地 1 CPU AT89S52 美国ATMEL 2INPUT IC PS2501 日本NEC 3OUPUT IC ULN2003 美国德州 4POWER IC IR3M03 日本SHARP 5地址译码器 74HC14 美国德州电子 6总线控制器 74HC374 美国德州电子7总线驱动器 ULN2003 美国德州电子 8 继电器超薄型 OMRON 、高见泽、HONFA二、标准功能表1、呼梯使能2、按钮自动选层运行3、自动定向4、到层自动停车5、按钮记忆6、到层自动熄灯7、检修运行功能8、呼梯防捣乱功能9、楼层呼梯指示 10、提醒关门指示11、运行启动提示 12、到层提示13、开门提示 14、允许运行提示15、故障记忆 16、故障显示17、感应器损坏检测 18、运行接触器损坏检测19、曳引机空转检测 20、刹车报死检测21、溜车故障检测 22、断电实时记忆23、运行方向指示 24、反方向运行保护25、停层断开动力电源 26、防尘、防湿处理三、选择功能表：1、BCD码显示8、超载功能2、7段码显示9、抱闸预张3、自动开关门 10、无呼梯自动关断付电源4、电磁阀联锁 11、运行计时功能5、后开关门功能 12、运行计次功能6、日立式开门机 13、任意层选择自动开门7、三菱开门机四、RDU指示灯功能定义序号指示灯意义动作1 POWER 电源指示红色电源正常时亮2 RUN 运行灯绿色主板工作正常时亮3 ERROR 故障灯黄色检测到故障时亮4 SETUP 编程灯浅绿色进入编程时亮5 X0-X26 输入口指示红色有输入时该端口灯亮6 Y0-Y27 输出口指示红色有输出时该端口灯亮五、RDU输入端子功能定义：序号 I/O 功能动作端子代号0V输出1 GND2 X0 1楼平层感应器 ON时显示1楼 1PL3 X1 2楼平层感应器 ON时显示2楼 2PL4 X2 3楼平层感应器 ON时显示3楼 3PL5 X3 4楼平层感应器 ON时显示4楼 4PL6 X4 5楼平层感应器 ON时显示5楼 5PL7 X5 6楼平层感应器 ON时显示6楼 6PL8 X6 7楼平层感应器 ON时显示7楼 7PL9 X7 8楼平层感应器 ON时显示8楼 8PL10 X8 1层呼梯按钮A111 X9 2层呼梯按钮A212 X10 3层呼梯按钮A313 X11 4层呼梯按钮A414 X12 5层呼梯按钮A515 X13 6层呼梯按钮A616 X14 7层呼梯按钮A717 X15 8层呼梯按钮A818 X16 呼梯按钮FL19 X17 运行反馈运行时ON、停止OFF 插件的MCC220 X18 检修开关断开时检修、ON时自动21 X19 检修上行 X18-ON时，按下点动上行SSU22 X20 检修下行 X18-ON时，按下点动下行SSD23 X21 开门按钮平层时按下开门 OP24 X22 关门按钮平层时按下关门 CL25 X23 抱闸触点检测抱闸松开时ON，等待2秒MGK26 X24 安全回路 ON-安全回路导通 SA3-SA127 X25 门锁回路 ON-门锁回路导通 120-12228 X26 超载开关输入 ON-则判定为超载 CZK六、输出端子功能定义：序号 I/O 定义动作端子代号1 Y0 显示A 7段码A=a ，10进制A=1，BCD码A=A A2 Y1 显示B 7段码A=b ，10进制A=2，BCD码A=B B3 Y2 显示C 7段码A=c ，10进制A=3，BCD码A=C C4 Y3 显示D 7段码A=d ，10进制A=4，BCD码A=D D5 Y4 显示E 7段码A=e， 10进制A=5 E6 Y5 显示F 7段码A=f， 10进制A=6 F7 Y6 显示G 7段码A=g， 10进制A=7 G8 Y7 故障指示有故障不平层时亮起 DP9 Y8 1层按钮灯与A1对接10 Y9 2层按钮灯与A2对接11 Y10 3层按钮灯与A3对接12 Y11 4层按钮灯与A4对接13 Y12 5层按钮灯与A5对接14 Y13 6层按钮灯与A6对接15 Y14 7层按钮灯与A7对接16 Y15 8层按钮灯与A8对接17 Y16 主电源接触器MC118 Y17 付电源接触器选择功能 MC219 Y18 上行接触器 MS20 Y19 下行接触器MX 21 Y20 开门接触器KM 22 Y21 关门接触器GM 23 Y22 后开门接触器KM1 24 Y23 后关门接触器GM1 25 Y24 输出到电铃DLL 26 Y25 输出到抱闸接触器选择功能 MG27 Y26 输出到检修灯JXD 28 Y27 超载蜂鸣器CZO 29 L 电铃电源公共电源端COM0 30 COM1 超载铃公共电源端COM1 31 110 110+ 32 111门机抱闸直流110V DC110V111- 33 VCC VCC 34 GNG 控制直流24VDC24V GND七、功能说明：1、关门待机：保证安全回路导通灯X24亮，关好各层厅门X25亮，按下“电铃”按钮大于0.5秒，嵌下欲往楼层登记按钮，该层按钮灯亮起，启动前响铃2秒提醒电梯（可以通过编程器开通或关闭）即将运行后，电梯自动运行至该楼层平层位置时，电梯自动停车并连续响铃通知工作人员卸货，同时按钮灯熄灭。

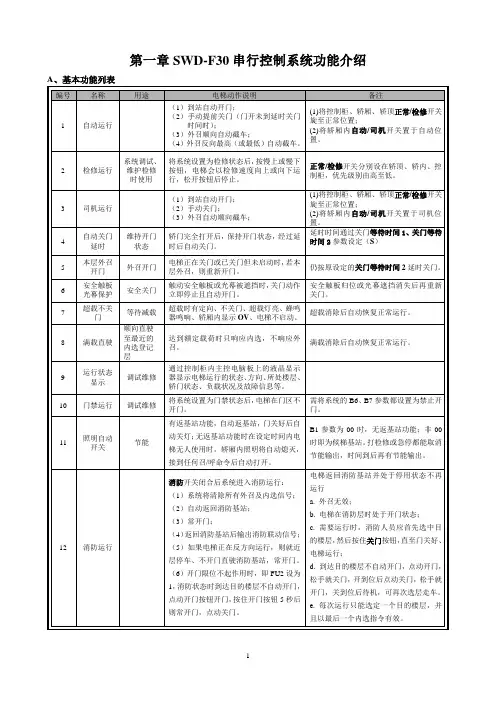

第一章SWD-F30串行控制系统功能介绍A、基本功能列表编号名称用途电梯动作说明备注1 自动运行（1）到站自动开门；（2）手动提前关门（门开未到延时关门时间时）；（3）外召顺向自动截车；（4）外召反向最高（或最低）自动截车。
(1)将控制柜、轿厢、轿顶正常/检修开关旋至正常位置；(2)将轿厢内自动/司机开关置于自动位置。
2 检修运行系统调试、维护检修时使用将系统设置为检修状态后，按慢上或慢下按钮，电梯会以检修速度向上或向下运行，松开按钮后停止。
正常/检修开关分别设在轿顶、轿内、控制柜，优先级别由高至低。
3 司机运行（1）到站自动开门；（2）手动关门；（3）外召自动顺向截车；(1)将控制柜、轿厢、轿顶正常/检修开关旋至正常位置；(2)将轿厢内自动/司机开关置于司机位置。
4 自动关门延时维持开门状态轿门完全打开后，保持开门状态，经过延时后自动关门。
延时时间通过关门等待时间1、关门等待时间2参数设定（S）5 本层外召开门外召开门电梯正在关门或已关门但未启动时，若本层外召，则重新开门。
仍按原设定的关门等待时间2延时关门。
6 安全触板光幕保护安全关门触动安全触板或光幕被遮挡时，关门动作立即停止且自动开门。
安全触板归位或光幕遮挡消失后再重新关门。
7 超载不关门等待减载超载时有定向、不关门、超载灯亮、蜂鸣器鸣响、轿厢内显示OV、电梯不启动。
超载消除后自动恢复正常运行。
8 满载直驶顺向直驶至最近的内选登记层达到额定载荷时只响应内选，不响应外召。
满载消除后自动恢复正常运行。
9 运行状态显示调试维修通过控制柜内主控电脑板上的液晶显示器显示电梯运行的状态、方向、所处楼层、轿门状态、负载状况及故障信息等。
10 门禁运行调试维修将系统设置为门禁状态后，电梯在门区不开门。
需将系统的B6、B7参数都设置为禁止开门。
11 照明自动开关节能有返基站功能，自动返基站，门关好后自动关灯；无返基站功能时在设定时间内电梯无人使用时，轿厢内照明将自动熄灭，接到任何召/呼命令后自动打开。
1.电气原理图、电气敷线图及电气符号说明表1)电气符号说明表代号 名称 型号规格 数量安装位置 备注M1 交流电动机 1 上机房M2 自动加油装置 1 上机房BZ 抱闸线圈 AC220V 1 上机房KU 上行方向继电器 DRM570730L 1 控制箱KD 下行方向继电器 DRM570730L 1 控制箱KSP 加速信号继电器 DRM570730L 1 控制箱KC1 制动接触器 3TB44-22 1 控制箱KC2 辅助制动接触器 3TB44-22 1 控制箱KA1 安全检测继电器 DRM570012L 1 控制箱KA2 安全接触器 3TB40-22 1 控制箱KDT 附加制动接触器 3TB40-22 1 控制箱KPH 相序继电器 ABJ1-122 1 控制箱K1 主电源开关 JFD11-80 1 控制箱K2 照明电源开关 DZ47-63 C6 1 控制箱K3 断路器 C45N 3P C40 控制箱FU1、FU2熔断器 6A 2 控制箱FU3 4A 1 控制箱 FU4、FU5、FU7 2A 3 控制箱 FU6 0.5A 1 控制箱XAS2P插座 36V/10A 2 控制箱XAX 下分线箱XS2P+PE插座 220V/10A 2 控制箱XX 下分线箱 GYM 故障显示译码板 XS-Ⅲ 1 控制箱 PGS 上故障显示盒 1 上右端头围裙板 PGX 下故障显示盒 1 下左端头围裙板 V1 上部光电感应开关 ELS263R(ELS263E) 1 上部围裙端头板 V2、V3 上部光电感应开关 BA2M-DDT 2 上部前壁板 V4 下部光电感应开关 ELS263R(ELS263E) 1 下部围裙端头板 V5、V6 下部光电感应开关 BA2M-DDT 2 下部前壁板 CS 接近开关 HS-CS12-N11-V050 2 主机链轮旁 BPQ 变频器 CIMR-F7B4011A 1 上机房 R 制动电阻 1000W 72Ω 2 上机房 PLC 可编程控制器 FX1S-20MR 1 控制箱TC1 电源变压器 TDB100-06 1 控制箱TC2 电源变压器 TDB63-01 1 控制箱TC3 开关电源 S-15-24 1 控制箱SSY 上端钥匙开关LA□-720Y 2 上右端头围裙板SXY 下端钥匙开关 下左端头围裙板SJT2 上端急停按钮LA□-720P 2 上右端头围裙板SJT 3 下端急停按钮 下左端头围裙板SJT 1 控制箱急停按钮LA49-□□J/4 2 控制箱SJT 4 分线箱急停按钮 下分线箱 XJD 检修插头 1 手控检修装置 XJS 上检修插座 1 控制箱 XJX 下检修插座 1 下分线箱SJS 检修上行按钮 1 手控检修装置 SJX 检修下行按钮 1 手控检修装置 SJT 停止按钮 LA49-□□J/4 1 手控检修装置SZS 上正常-检修转换开关LA49-□□X/2 2控制箱SZX 下正常-检修转换开关下分线箱EAS 上梯级照明 AC220V20W绿色 2 上端金属架内 EAX 下梯级照明 下端金属架内 DL 电铃 UC□475 1 金属骨架内STS 上梯级蹋陷开关UKT 2 中上部STX 下梯级蹋陷开关 中下部SZL 左梯级链断链开关UKS 6 涨紧装置SYL 右梯级链断链开关 涨紧装置SS1 上左梳齿异常开关 上梳齿前沿板左下 SS2 上右梳齿异常开关 上梳齿前沿板右下 SS3 下左梳齿异常开关 下梳齿前沿板左下 SS4 下右梳齿异常开关 下梳齿前沿板右下SC1 上左出入口开关LXW403D 4 上左出入口围裙板内SC2 上右出入口开关 上右出入口围裙板内 SC3 下左出入口开关 下左出入口围裙板内 SC4 下右出入口开关 下右出入口围裙板内SW1 上左围裙板开关LXW403D 4 上左围裙板内侧SW2 上右围裙板开关 上右围裙板内侧 SW3 下左围裙板开关 下左围裙板内侧 SW4 下右围裙板开关 下右围裙板内侧SF1 左扶手带断带开关LXK3-20S/J 2 涨紧装置SF2 右扶手带断带开关 涨紧装置 SCL 驱动链断链开关 LXK3-20S/J 1 驱动链旁 SDT 附加制动器检测开关 TR236 1 主驱动旁 DT 电磁铁线圈 5N 380VAC 1 主驱动旁 EU 上部方向指示器 TGF-100 1 上部外盖板端头 ED 下部方向指示器 TGF-100 1 下部外盖板端头2)电气原理图3)电气接线图。
自动扶梯控制电路工作原理图解自动扶梯，又称自动梯、自动电梯或自动滚梯。
它的外形与一般楼梯相仿，有一定倾角，自动运送人员上下，安装在不同标高的公共场所，如车站、商场等。
它由梯级、曳引链、驱动装置、梯路导轨、金属骨架、梳齿前沿板、扶手装置、润滑系统等组成。
它以单速低噪声大起动转矩的三相异步电动机作为动力，通过减速机械驱动主轴轮，带动曳引链转动。
曳引链带动梯级运动，使梯级主轮沿着梯路导轨转动，这样就使梯级进行上升或下降运行。
自动扶梯按控制元器件的不同，可分为继电接触器控制式、电子式和微机式等几类，下面以继电接触器控制式自动扶梯为例进行分析。
自动扶梯控制系统由主电路、控制电路、保护电路和电源四部分组成。
下图(a)是自动扶梯的主电路，图(b) 是其继电接触器控制电路，其所用电气元件见下面列表。
自动扶梯主电路、控制电路图自动扶梯电气元件列表：•QF1：空气断路器；•KP：相序继电器；•M1：驱动三相异步电动机；•M2：制动电动机；•M3：润滑液压泵电动机；•KM1：M1正转接触器（上升）；•KM2：M1反转接触器（下降）；•KM3：△三角形连接接触器；•KM4：Y星形连接接触器；•KM5：制动控制接触器；•KM6：润滑液压泵接触器；•FR1：驱动电动机热继电器；•FR2：制动电动机热继电器；•QF2：控制电源断路器；•T1：控制电源变压器；•SQ1~SQn：保护用传感继电器或行程开关常闭触点；•STP1、STP2：停止按钮；•SA3、SA4：上行/下行选择开关；•KA1：故障报警中间继电器；•KA2：制动器松开到位中间继电器；•KA3：上行中间继电器；•KA4：下行中间继电器；•KA5：极点高度中间继电器；•KT1：KM5所带动空气阻尼器常闭延时断开触点，作Y-△切换延时；一、主电路分析：如图(a)所示，其主电路由KM3、KM4控制驱动电动机M1进行Y-△降压起动，并且KM1、KM2控制Ml的正反转运转，以拖动扶梯上行和下行。

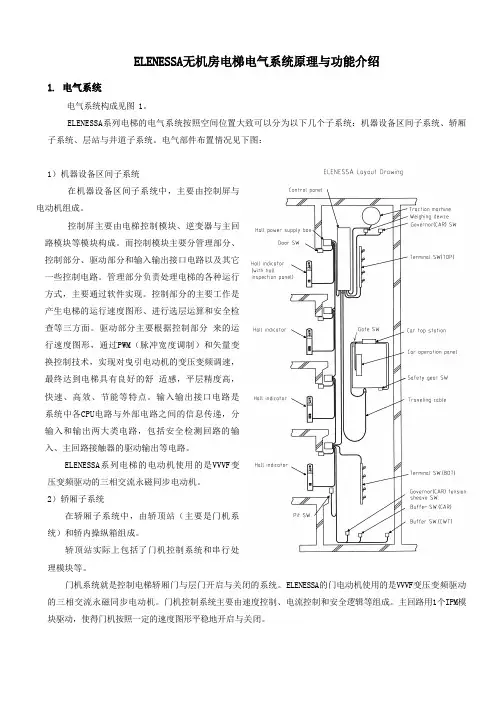

ELENESSA无机房电梯电气系统原理与功能介绍1.电气系统电气系统构成见图 1。
ELENESSA系列电梯的电气系统按照空间位置大致可以分为以下几个子系统：机器设备区间子系统、轿厢子系统、层站与井道子系统。
电气部件布置情况见下图：1）机器设备区间子系统在机器设备区间子系统中，主要由控制屏与电动机组成。
控制屏主要由电梯控制模块、逆变器与主回路模块等模块构成。
而控制模块主要分管理部分、控制部分、驱动部分和输入输出接口电路以及其它一些控制电路。
管理部分负责处理电梯的各种运行方式，主要通过软件实现。
控制部分的主要工作是产生电梯的运行速度图形、进行选层运算和安全检查等三方面。
驱动部分主要根据控制部分来的运行速度图形，通过PWM（脉冲宽度调制）和矢量变换控制技术，实现对曳引电动机的变压变频调速，最终达到电梯具有良好的舒适感，平层精度高，快速、高效、节能等特点。
输入输出接口电路是系统中各CPU电路与外部电路之间的信息传递，分输入和输出两大类电路，包括安全检测回路的输入、主回路接触器的驱动输出等电路。
ELENESSA系列电梯的电动机使用的是VVVF变压变频驱动的三相交流永磁同步电动机。
2）轿厢子系统在轿厢子系统中，由轿顶站（主要是门机系统）和轿内操纵箱组成。
轿顶站实际上包括了门机控制系统和串行处理模块等。
门机系统就是控制电梯轿厢门与层门开启与关闭的系统。
ELENESSA的门电动机使用的是VVVF变压变频驱动的三相交流永磁同步电动机。
门机控制系统主要由速度控制、电流控制和安全逻辑等组成。
主回路用1个IPM模块驱动，使得门机按照一定的速度图形平稳地开启与关闭。
轿顶站串行处理模块，将来自操纵箱的串行信号转接至控制屏，处理到站钟、语音报站等信息。
轿内操纵箱功能主要是登记乘客的指令按钮，并将其通过串行传送至控制屏，电梯的管理系统将控制电梯到达相应层楼。
在轿内操纵箱内还有手动、自动操作，司机操作，风扇、照明开关等。
3）层站与井道子系统在层站与井道子系统中，主要有层站召唤装置、井道终端开关、各层平层感应板等。
