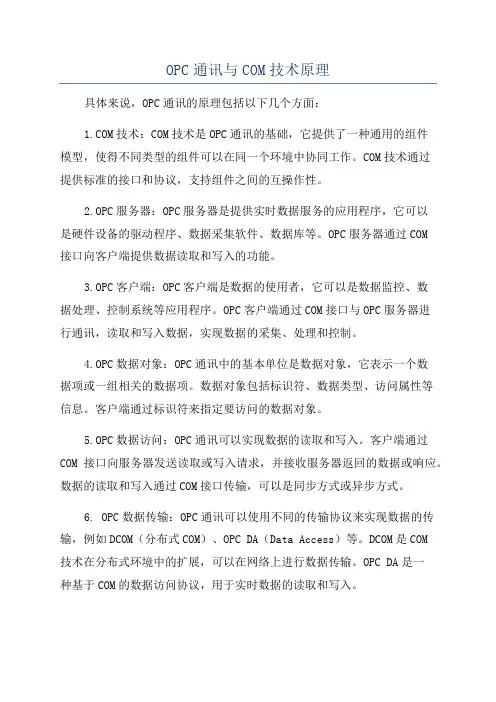

OPC通讯与COM技术原理具体来说，OPC通讯的原理包括以下几个方面：技术：COM技术是OPC通讯的基础，它提供了一种通用的组件模型，使得不同类型的组件可以在同一个环境中协同工作。
COM技术通过提供标准的接口和协议，支持组件之间的互操作性。
2.OPC服务器：OPC服务器是提供实时数据服务的应用程序，它可以是硬件设备的驱动程序、数据采集软件、数据库等。
OPC服务器通过COM接口向客户端提供数据读取和写入的功能。
3.OPC客户端：OPC客户端是数据的使用者，它可以是数据监控、数据处理、控制系统等应用程序。
OPC客户端通过COM接口与OPC服务器进行通讯，读取和写入数据，实现数据的采集、处理和控制。
4.OPC数据对象：OPC通讯中的基本单位是数据对象，它表示一个数据项或一组相关的数据项。
数据对象包括标识符、数据类型、访问属性等信息。
客户端通过标识符来指定要访问的数据对象。
5.OPC数据访问：OPC通讯可以实现数据的读取和写入。
客户端通过COM接口向服务器发送读取或写入请求，并接收服务器返回的数据或响应。
数据的读取和写入通过COM接口传输，可以是同步方式或异步方式。
6. OPC数据传输：OPC通讯可以使用不同的传输协议来实现数据的传输，例如DCOM（分布式COM）、OPC DA（Data Access）等。
DCOM是COM技术在分布式环境中的扩展，可以在网络上进行数据传输。
OPC DA是一种基于COM的数据访问协议，用于实时数据的读取和写入。
总的来说，OPC通讯通过COM技术实现客户端和服务器之间的数据交互。
客户端通过COM接口向OPC服务器发送读取或写入请求，并接收服务器返回的数据或响应。
OPC通讯可以使用不同的传输协议来实现数据的传输，如DCOM、OPCDA等。
OPC通讯的原理为工业控制系统提供了一种标准的数据交互方式，实现了不同设备和应用程序之间的数据集成和互操作性。
基于OPC技术的工业通讯应用一、OPC技术简介OPC是OLE for Process Control的缩写，是由微软公司提出的一种通用的工业自动化数据通信规范。
它基于微软的COM技术，允许不同厂家的设备、控制器和系统之间进行实时数据交换和通讯。
OPC技术旨在解决工业自动化系统中不同设备、控制器或系统之间的数据通信和集成问题，提高系统的互操作性和数据共享性，加速工业自动化系统的集成和发展。
1. 数据采集与监控在工业自动化系统中，各种传感器、仪器仪表、PLC等设备产生大量实时数据，需要进行采集和监控。
基于OPC技术的工业通讯系统可以实现对这些设备的数据采集和监控，通过OPC Server将实时数据传输至上位系统，实现对工业过程的监控和管理。
这种方式可以实现不同厂家、不同类型的设备数据的统一采集和集中管理，提高了系统的可靠性和稳定性。
2. 设备控制与调度3. 数据存储与分析4. 系统集成与互联1. 大型工业制造企业2. 石化化工企业某石化化工企业利用OPC技术实现了生产过程的远程控制和调度。
他们使用OPC Server和OPC Client之间的数据通讯，实现了对远程设备和控制器的远程控制和调度。
通过这种方式，他们可以实现对生产过程的实时控制和调度，大大提高了生产过程的灵活性和可控性。
3. 能源电力企业某能源电力企业利用OPC技术实现了生产过程的数据存储和分析。
他们使用OPC Server将实时数据传输至数据库系统，然后通过数据分析系统对数据进行实时分析和处理。
通过这种方式，他们可以实时监测和分析生产过程中的各项数据，为生产过程的优化提供了重要的参考依据。
随着工业自动化的不断发展，基于OPC技术的工业通讯应用将会得到更广泛的应用。
未来，随着物联网、人工智能等新技术的不断发展，基于OPC技术的工业通讯系统将会更加智能化和自动化，实现对工业生产过程的更加精细化和智能化的控制和管理。
OPC通讯协议介绍一、引言OPC（OLE for Process Control）通讯协议是一种用于工业自动化系统中的数据交换标准。
本协议旨在提供一种统一的接口，使各种硬件设备和软件应用能够无缝地进行通信和数据交换。
本文将详细介绍OPC通讯协议的基本原理、架构、消息格式和应用场景。
二、基本原理1. OPC通讯协议基于微软的COM（Component Object Model）技术，利用COM的接口和对象模型来实现数据交换。
2. OPC通讯协议采用客户端-服务器模式，其中客户端是数据的消费者，服务器是数据的提供者。
3. OPC通讯协议使用标准的Windows操作系统API来实现通信和数据传输。
三、架构1. OPC通讯协议的架构包括客户端、服务器和数据源三个层次。
a) 客户端：负责向服务器请求数据、接收数据并进行处理和显示。
b) 服务器：负责提供数据，接收客户端的请求并返回相应的数据。
c) 数据源：即实际的硬件设备或软件应用，负责采集、存储和处理数据。
2. OPC通讯协议的架构还包括以下组件：a) OPC服务器：实现了OPC通讯协议，负责提供数据和接收客户端的请求。
b) OPC客户端：使用OPC通讯协议与OPC服务器进行通信，请求数据并进行处理和显示。
c) OPC浏览器：用于浏览和选择OPC服务器中可用的数据项。
d) OPC自动化接口：提供了一组标准的API，用于开发OPC客户端和服务器。
四、消息格式1. OPC通讯协议使用二进制消息格式进行数据交换。
2. 消息格式包括消息头和消息体两部分。
a) 消息头：包含消息的标识符、长度和其他控制信息。
b) 消息体：包含具体的数据内容。
五、应用场景1. OPC通讯协议广泛应用于工业自动化领域，包括工厂自动化、过程控制、设备监控等方面。
2. OPC通讯协议可以实现不同设备和软件的互联互通，提高系统的可靠性和灵活性。
3. OPC通讯协议可以实现实时数据采集、远程监控和远程控制，提高生产效率和安全性。
1、OPC的基本原理定义:OPC是用于过程控制的OLE(OLE for Process Control)的首字母缩写词，在今天已经理所然地被自动化组件的制造商逐步发展成一个事实上的新技术标准。
而所谓OLE(Object linking and embedding)含义是对象链接及嵌入，用于过程控制。
OPC 是以 OLE/COM 机制作为应用程序的通讯标准。
OLE/COM 是一种客户/服务器模式，具有语言无关性、代码重用性、易于集成性等优点。
OPC 规范定义了一个工业标准接口，这个标准使得 COM 技术适用于过程控制和制造自动化等应用领域。
COM技术简述：*所谓COM并不是一种计算机语言，与运行的机器、机器的操作系统(只要支持COM)以及软件开发语言均无关，是任意的两个软件组件之间都可以相互通信的二进制和网络的标准。
*COM服务器是根据COM客户的要求提供COM的服务的执行可能的程序，可以作为Win32服务器上可执行的文件发布。
*COM客户程序和COM服务器可以用完全不同的语言开发。
这样使利用C++，Visual Basic，以及Excel中作为宏使用的应用程序的Visual Basic等不同语言所开发的程序可以相互连接。
*COM组件可以以二进制的形式发布给用户。
*与过去DLL(动态链数据库)的版本管理非常困难的问题相比，COM技术可以提供不同版本的COM服务器和COM客户程序之间的最大的兼容性。
*作为COM技术扩展的分布式COM(Distributed Component Object Model，DCOM)技术，更可以使COM组件分布在不同的计算机上，并通过网络互相连接并互相交换数据。
所以对于COM客户程序来说，同样像连接本地计算机上的COM服务器一样，去连接远程计算机上的COM服务器，当然通信的速度不太一样，但是重要的是不必对服务器程序进行修正就可以在网络上自由构成利用COM和DCOM(分布式COM)达成的组件的互相连接。
OPC技术OPC(OLE for Process Control, 用于过程控制的OLE)是一个工业标准，管理这个标准国际组织是OPC基金会，OPC基金会现有会员已超过220家。
遍布全球，包括世界上所有主要的自动化控制系统、仪器仪表及过程控制系统的公司。
基于微软的OLE(现在的Active X)、COM (部件对象模型)和DCOM (分布式部件对象模型)技术。
OPC包括一整套接口、属性和方法的标准集，用于过程控制和制造业自动化系统。
OPC全称是OLE for Process Control，它的出现为基于Windows的应用程序和现场过程控制应用建立了桥梁。
在过去，为了存取现场设备的数据信息，每一个应用软件开发商都需要编写专用的接口函数。
由于现场设备的种类繁多，且产品的不断升级，往往给用户和软件开发商带来了巨大的工作负担。
通常这样也不能满足工作的实际需要，系统集成商和开发商急切需要一种具有高效性、可靠性、开放性、可互操作性的即插即用的设备驱动程序。
在这种情况下，OPC标准应运而生。
OPC标准以微软公司的OLE技术为基础，它的制定是通过提供一套标准的OLE/COM接口完成的，在OPC技术中使用的是OLE 2技术，OLE 标准允许多台微机之间交换文档、图形等对象。
COM是Component Object Model的缩写，是所有OLE机制的基础。
COM是一种为了实现与编程语言无关的对象而制定的标准，该标准将Windows下的对象定义为独立单元，可不受程序限制地访问这些单元。
这种标准可以使两个应用程序通过对象化接口通讯，而不需要知道对方是如何创建的。
例如，用户可以使用C++语言创建一个Windows对象，它支持一个接口，通过该接口，用户可以访问该对象提供的各种功能，用户可以使用Visual Basic，C，Pascal，Smalltalk或其它语言编写对象访问程序。
在Windows NT4.0操作系统下，COM规范扩展到可访问本机以外的其它对象，一个应用程序所使用的对象可分布在网络上，COM的这个扩展被称为DCOM（Distributed COM）。
智能化系统中的常用接口技术1、OPCOPC（ObjectLinkingandEmbeddingforProcessControl）规范是由OPC基金会制定的一个工业标准，它规范了过程控制和自动化软件与工业现场设备之间的接口。
OPC以OLE/COM/DCOM技术为基础，采用客户端/服务器模式，为工业自动化软件面向对象的开发提供了统一的标准。
采用这项标准后，硬件开发商将取代软件开发商为自己的硬件产品开发统一的OPC接口程序，而软件开发者可免除开发驱动程序的工作，充分发挥自己的特长，把更多的精力投入到其核心产品的开发上。
这样不但可避免开发的重复性，也提高了系统的开放性和可互操作性。
复杂数据规范OPC技术的实现由两部分组成，OPC服务器和OPC客户应用部分。
OPC服务器完成的工作就是收集现场设备的数据信息，然后通过标准的OPC接口传送给OPC客户端应用。
OPC客户端则通过标准的OPC接口接收数据信息，如下图所示。
▲OPC系统结构示意图由于OPC技术的采用，使得可以以更简单的系统结构、更长的寿命、更低的价格解决工业控制成为可能。
同时，现场设备与系统的连接也更加简单、灵活、方便。
因此，OPC技术在国内的工业控制领域得到了广泛的应用。
OPC的作用主要表现在以下几个方面：（1）OPC解决了设备驱动程序开发中的异构问题随着计算机技术的不断发展，复杂的控制系统往往选用了几家甚至十几家不同公司的控制设备或系统集成一个大的系统，但由于缺乏统一的标准，开发商必须对系统的每一种设备都编写相应的驱动程序，而且，当硬件设备升级、修改时，驱动程序也必须跟随修改。
有了OPC后，由于有了统一的接口标准，硬件厂商只需提供一套符合OPC 技术的程序，软件开发人员也只需编写一个接口，而用户可以方便地进行设备的选型和功能的扩充，只要它们提供了OPC支持。
所有的数据交换都通过OPC接口进行，而不论连接的控制系统或设备是哪个具体厂商提供。
（2）OPC解决了现场总线系统中异构网段之间数据交换的问题现场总线系统仍然存在多种总线并存的局面，因此系统集成和异构控制网段之间的数据交换面临许多困难。
OPC方案简介OPC（OLE for Process Control，过程控制的OLE）是工业自动化领域常用的通信协议，用于实现不同设备间的数据交换和控制。
本文档将介绍OPC的基本概念、工作原理和应用方案。
概述OPC是一种基于COM（Component Object Model，组件对象模型）的开放标准，提供了统一的接口和协议，使得不同供应商的设备和软件能够无缝地进行通信。
它的目的是简化工业自动化领域中数据交换和控制的复杂性，实现设备的互联互通。
OPC通常涉及两个角色：OPC客户端和OPC服务器。
OPC客户端与上层应用程序交互，向OPC服务器请求数据、发送控制命令；OPC服务器负责与设备通信，接收请求并返回数据。
OPC基本概念以下是OPC中的一些基本概念：OPC DAOPC DA（Data Access）是OPC的核心组件，用于实现数据的读取和写入。
它基于COM技术，提供了标准的接口用于获取和设置设备数据。
数据可以是实时数据、历史数据或计算得出的数据。
OPC HDAOPC HDA（Historical Data Access）扩展了OPC DA的功能，支持对历史数据的访问。
它包括数据检索、存档和查询等功能，使得用户能够方便地获取和分析历史数据。
OPC AEOPC AE（Alarm & Event）用于处理设备的报警和事件信息。
它提供了标准的接口和规范，使得用户能够方便地监控、记录和处理设备产生的报警和事件。
OPC UAOPC UA（Unified Architecture）是OPC的下一代标准，采用了面向服务的架构和现代化的通信机制，更加安全、可靠和易于使用。
它支持多平台、多操作系统，并提供了强大的安全和认证机制。
OPC工作原理OPC的工作原理可以简单描述为以下几个步骤：1.客户端应用程序向OPC服务器发送连接请求。
2.OPC服务器确认连接请求，并建立与客户端的通信连接。
3.客户端应用程序发送对设备的读写请求。

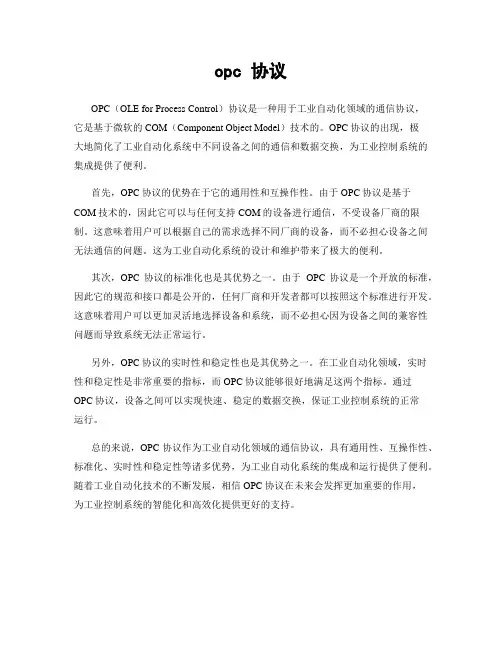

opc 协议
OPC（OLE for Process Control）协议是一种用于工业自动化领域的通信协议，
它是基于微软的COM（Component Object Model）技术的。
OPC协议的出现，极
大地简化了工业自动化系统中不同设备之间的通信和数据交换，为工业控制系统的集成提供了便利。
首先，OPC协议的优势在于它的通用性和互操作性。
由于OPC协议是基于COM技术的，因此它可以与任何支持COM的设备进行通信，不受设备厂商的限制。
这意味着用户可以根据自己的需求选择不同厂商的设备，而不必担心设备之间无法通信的问题。
这为工业自动化系统的设计和维护带来了极大的便利。
其次，OPC协议的标准化也是其优势之一。
由于OPC协议是一个开放的标准，因此它的规范和接口都是公开的，任何厂商和开发者都可以按照这个标准进行开发。
这意味着用户可以更加灵活地选择设备和系统，而不必担心因为设备之间的兼容性问题而导致系统无法正常运行。
另外，OPC协议的实时性和稳定性也是其优势之一。
在工业自动化领域，实时性和稳定性是非常重要的指标，而OPC协议能够很好地满足这两个指标。
通过OPC协议，设备之间可以实现快速、稳定的数据交换，保证工业控制系统的正常
运行。
总的来说，OPC协议作为工业自动化领域的通信协议，具有通用性、互操作性、标准化、实时性和稳定性等诸多优势，为工业自动化系统的集成和运行提供了便利。
随着工业自动化技术的不断发展，相信OPC协议在未来会发挥更加重要的作用，
为工业控制系统的智能化和高效化提供更好的支持。
