OPC详解

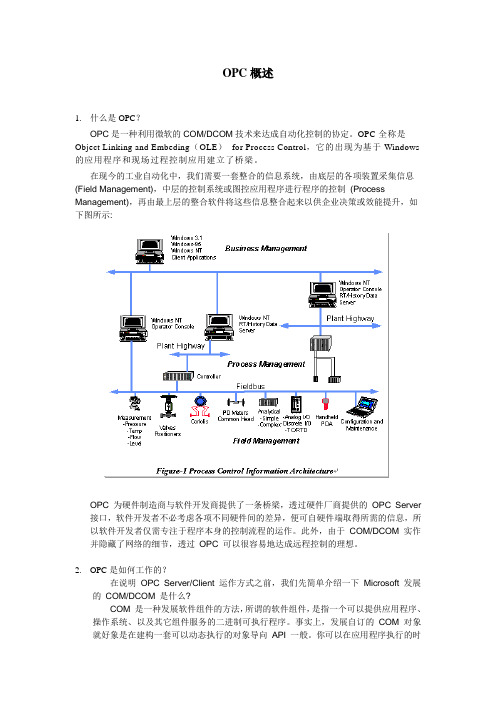

OPC概述1.什么是OPC？OPC是一种利用微软的COM/DCOM技术来达成自动化控制的协定。

OPC全称是Object Linking and Embeding（OLE）for Process Control，它的出现为基于Windows 的应用程序和现场过程控制应用建立了桥梁。

在现今的工业自动化中，我们需要一套整合的信息系统，由底层的各项装置采集信息(Field Management)，中层的控制系统或图控应用程序进行程序的控制(Process Management)，再由最上层的整合软件将这些信息整合起来以供企业决策或效能提升，如下图所示:OPC 为硬件制造商与软件开发商提供了一条桥梁，透过硬件厂商提供的OPC Server 接口，软件开发者不必考虑各项不同硬件间的差异，便可自硬件端取得所需的信息，所以软件开发者仅需专注于程序本身的控制流程的运作。

此外，由于COM/DCOM 实作并隐藏了网络的细节，透过OPC 可以很容易地达成远程控制的理想。

2.OPC是如何工作的？在说明OPC Server/Client 运作方式之前，我们先简单介绍一下Microsoft 发展的COM/DCOM 是什么?COM 是一种发展软件组件的方法，所谓的软件组件，是指一个可以提供应用程序、操作系统、以及其它组件服务的二进制可执行程序。

事实上，发展自订的COM 对象就好象是在建构一套可以动态执行的对象导向API 一般。

你可以在应用程序执行的时期随意拼上或移除所需要的组件。

依据COM 这样的概念，发展应用程序就像是堆积木一样，每一个COM 组件就是一块积木，你可以利用各式各样不同的积木，拼凑出你所需要的应用程序。

在实作上，COM 透过一组一组的接口(Interface) 提供服务，所有COM 组件的使用者，都必须透过这些Interface 来使用组件提供的功能。

OPC 的规格中便定义了许多OPC Server 应该提供的Interface，要撰写一个OPC Server 的COM 组件，你必须在你的组件中加入这些接口，并提供它们的实作，Client 便可以透过这些接口，操作连接到OPC Server 的硬件装置，这也就是OPC Server/Client 运作的方式。

1、OPC的基本原理定义:OPC是用于过程控制的OLE(OLE for Process Control)的首字母缩写词，在今天已经理所然地被自动化组件的制造商逐步发展成一个事实上的新技术标准。

而所谓OLE(Object linking and embedding)含义是对象链接及嵌入，用于过程控制。

OPC 是以 OLE/COM 机制作为应用程序的通讯标准。

OLE/COM 是一种客户/服务器模式，具有语言无关性、代码重用性、易于集成性等优点。

OPC 规范定义了一个工业标准接口，这个标准使得 COM 技术适用于过程控制和制造自动化等应用领域。

COM技术简述：*所谓COM并不是一种计算机语言，与运行的机器、机器的操作系统(只要支持COM)以及软件开发语言均无关，是任意的两个软件组件之间都可以相互通信的二进制和网络的标准。

*COM服务器是根据COM客户的要求提供COM的服务的执行可能的程序，可以作为Win32服务器上可执行的文件发布。

*COM客户程序和COM服务器可以用完全不同的语言开发。

这样使利用C++，Visual Basic，以及Excel中作为宏使用的应用程序的Visual Basic等不同语言所开发的程序可以相互连接。

*COM组件可以以二进制的形式发布给用户。

*与过去DLL(动态链数据库)的版本管理非常困难的问题相比，COM技术可以提供不同版本的COM服务器和COM客户程序之间的最大的兼容性。

*作为COM技术扩展的分布式COM(Distributed Component Object Model，DCOM)技术，更可以使COM组件分布在不同的计算机上，并通过网络互相连接并互相交换数据。

所以对于COM客户程序来说，同样像连接本地计算机上的COM服务器一样，去连接远程计算机上的COM服务器，当然通信的速度不太一样，但是重要的是不必对服务器程序进行修正就可以在网络上自由构成利用COM和DCOM(分布式COM)达成的组件的互相连接。

OPC通讯协议介绍一、引言OPC（OLE for Process Control）通讯协议是一种用于工业自动化系统中的标准通讯协议。

本文旨在介绍OPC通讯协议的基本原理、应用场景、通讯方式以及相关技术要点。

二、基本原理1. OPC通讯协议的基本原理是通过客户端-服务器模型实现数据交换。

客户端负责向服务器请求数据或发送控制命令，服务器则负责响应请求并提供相应的数据。

2. OPC通讯协议采用了面向对象的设计思想，将数据和功能封装成对象，并通过标准接口进行访问。

这样可以提高系统的灵活性和可扩展性。

三、应用场景OPC通讯协议广泛应用于工业自动化领域，包括但不限于以下场景：1. 监控与控制系统：通过OPC通讯协议，可以实现对工业设备的实时监控和远程控制，提高生产效率和安全性。

2. 数据采集与分析：通过OPC通讯协议，可以方便地获取工业设备的实时数据，并进行分析和统计，从而优化生产过程。

3. SCADA系统：OPC通讯协议是SCADA（Supervisory Control And Data Acquisition）系统中常用的通讯协议，用于实现对分布式控制系统的监控和控制。

4. 工业互联网：OPC通讯协议在工业互联网中扮演重要角色，通过与云平台的对接，实现设备间的数据交换和协同工作。

四、通讯方式OPC通讯协议支持多种通讯方式，包括但不限于以下几种：1. DCOM（Distributed Component Object Model）：基于微软的COM （Component Object Model）技术，通过网络实现分布式通讯。

2. OPC UA（OPC Unified Architecture）：是OPC通讯协议的下一代标准，采用了现代化的架构和技术，具有更好的安全性和跨平台性。

3. OPC DA（OPC Data Access）：是最早的OPC通讯协议，主要用于实现实时数据的读写。

4. OPC HDA（OPC Historical Data Access）：用于访问历史数据，支持数据查询、存储和分析。

OPC技术介绍OPC（OLE for Process Control）是一种应用于自动化领域的通信技术，它允许不同的硬件和软件系统之间进行实时的数据交换和通信。

OPC技术的引入大大简化了自动化系统中的数据传输和集成问题，提高了系统的可靠性和性能。

OPC技术的基本原理是通过使用标准化的接口和协议来实现数据通信。

它建立在微软的OLE（Object Linking and Embedding）技术之上，利用了OLE的功能来连接各种自动化设备和软件系统。

OPC技术的核心是OPC服务器，它可以连接到各种设备（如PLC、DCS、传感器等），并提供统一的接口和协议来进行数据交换。

1.开放性：OPC技术采用了开放的标准接口和协议，可以与各种不同的设备和系统进行通信。

这使得不同厂商的设备和软件可以轻松地进行集成和交互。

2.可靠性：OPC技术使用了高效的通信协议，可以实现实时的数据传输和通信。

它还提供了数据质量检查和错误处理机制，确保数据的可靠性和一致性。

3.灵活性：OPC技术提供了灵活的配置和管理功能，可以根据不同的应用需求进行定制和扩展。

它支持不同的数据类型和通信方式，可以适应不同的工业环境和设备要求。

4.易用性：OPC技术提供了友好的用户界面和操作接口，使得用户可以方便地进行配置和管理。

它还提供了丰富的工具和函数库，支持开发人员进行应用程序的开发和测试。

OPC技术的应用领域非常广泛，包括工业自动化、能源管理、建筑自动化、物联网等。

在工业自动化领域，OPC技术可以用于实时监控和控制系统，实现设备之间的数据交换和协调。

它还可以与其他系统（如MES、ERP等）进行集成，实现生产过程的优化和管理。

在能源管理领域，OPC 技术可以用于实时监测和控制能源消耗，提高能效和减少排放。

在建筑自动化领域，OPC技术可以用于楼宇管理系统，实现设备的自动控制和状态监测。

在物联网领域，OPC技术可以用于设备的远程监控和管理，实现实时的数据采集和分析。

opc工作原理
OPC（OLE for Process Control，进程控制的对象链接和嵌入）是一种用于实时控制系统和监视系统之间数据通信的标准协议。

其工作原理如下：
1. 客户端-服务器架构：OPC基于客户端-服务器模型工作。

客
户端是应用程序，用于获取数据或向服务器发送控制指令。

服务器是实时控制系统或监视系统，负责存储和传输数据。

2. 数据访问：客户端使用OPC协议通过网络与服务器通信。

客户端可以读取来自服务器的数据，并向服务器发送写入数据的请求。

服务器将数据存储在内部数据库中，并使用OPC协
议将数据传输给客户端。

3. 数据传输：OPC使用标准的DCOM（分布式组件对象模型）协议来实现数据传输。

DCOM允许客户端和服务器在网络上
进行通信，通过使用TCP/IP或其他网络协议传输数据。

4. OPC接口：OPC定义了一组标准接口，用于客户端和服务
器之间的通信。

这些接口包括数据访问接口（DA），用于读
取和写入实时数据；历史数据访问接口（HDA），用于访问
和存储历史数据；报警和事件接口（AE），用于处理报警和
事件等。

5. 插件支持：OPC允许服务器开发商使用插件来支持不同类
型的实时控制系统。

这些插件允许服务器与不同的硬件设备和传感器进行通信，并将数据转换为OPC协议可以识别的格式。

总之，OPC工作原理基于客户端-服务器模型、使用DCOM协议进行数据传输，并通过标准接口实现数据访问。

这使得不同应用程序能够方便地与实时控制系统和监视系统进行数据通信。

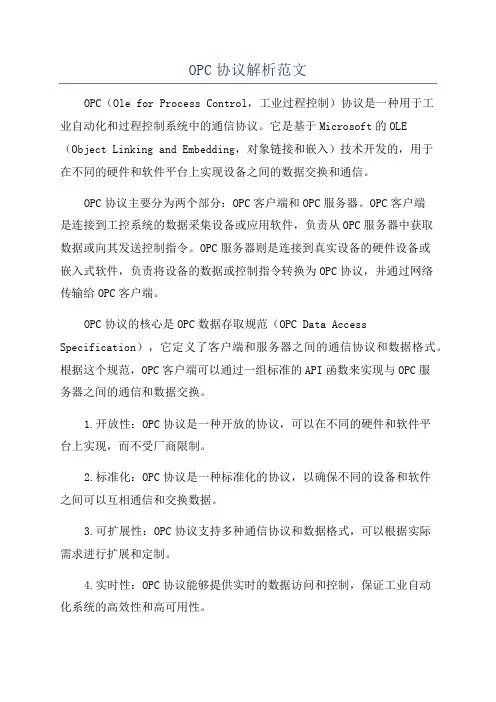

OPC协议解析范文OPC（Ole for Process Control，工业过程控制）协议是一种用于工业自动化和过程控制系统中的通信协议。

它是基于Microsoft的OLE （Object Linking and Embedding，对象链接和嵌入）技术开发的，用于在不同的硬件和软件平台上实现设备之间的数据交换和通信。

OPC协议主要分为两个部分：OPC客户端和OPC服务器。

OPC客户端是连接到工控系统的数据采集设备或应用软件，负责从OPC服务器中获取数据或向其发送控制指令。

OPC服务器则是连接到真实设备的硬件设备或嵌入式软件，负责将设备的数据或控制指令转换为OPC协议，并通过网络传输给OPC客户端。

OPC协议的核心是OPC数据存取规范（OPC Data Access Specification），它定义了客户端和服务器之间的通信协议和数据格式。

根据这个规范，OPC客户端可以通过一组标准的API函数来实现与OPC服务器之间的通信和数据交换。

1.开放性：OPC协议是一种开放的协议，可以在不同的硬件和软件平台上实现，而不受厂商限制。

2.标准化：OPC协议是一种标准化的协议，以确保不同的设备和软件之间可以互相通信和交换数据。

3.可扩展性：OPC协议支持多种通信协议和数据格式，可以根据实际需求进行扩展和定制。

4.实时性：OPC协议能够提供实时的数据访问和控制，保证工业自动化系统的高效性和高可用性。

总结来说，OPC协议是一种用于工业自动化和过程控制系统中的通信协议，通过提供统一的接口和通信协议，实现设备之间的数据交换和通信。

它具有开放性、标准化、可扩展性和实时性等特点，在工业自动化领域得到广泛应用。

OPC通讯协议解析1 通讯步骤1.1 第一问OPC Client和OPC Server之间通讯谁是主动的？答：当然是OPC Client。

1.2 第二问OPC Client第一次动作做了什么？答：从大多数OPC Client行为来看，一是自动遍历本机已注册的OPC Server列表名称，二是等待用户定义预访问的OPC Server的信息。

1.3 第三问OPC Client第二次动作做了什么？答：OPC Client的第一步动作会产生分支，访问本地OPC Server的这个分支就不再说了。

要分析的是网络方式访问OPC Server这个分支。

第二个动作是根据用户指定的IP地址或计算机名去查询远程计算机上已注册的OPC Server列表名称。

从这步开始就比较复杂了。

1.4 第四问OPC Client是用什么协议去和远程计算机交流的？答：用的是TCP/IP这个协议。

OPC Client用TCP/IP 135端口去打开远程计算机的那一扇门。

简单解释下：在Windows操作系统中，135端口主要用于使用PRC协议并提供DCOM （分布式组件对象模型）服务，通过RPC可以保证在一台计算机上运行的程序可以顺利地执行远程计算机上的代码。

使用DCOM可以通过网络直接进行通信，能够跨包括HTTP 协议在内的多种网络传输。

多年来，135端口一直被人利用。

1.5 第五问OPC Client去访问远程计算机的TCP135这扇门时，第一道关卡是谁？答：网络安全防火墙是第一关卡，网络安全放火墙中，如果不允许远程计算机的TCP 135端口，那么连接就被掐断了。

后续的通讯就无法进行。

要想能向下进行，网络安全防火墙必须允许对TCP 135这扇门的访问。

这里需要在防火墙中将135端口例外操作。

1.6 第六问各系统的安全策略有什么不同？答：（一）Windows 2000的安全策略：支持来访者以自己的身份进行验证，且不拒绝来宾用户从网络中访问，来宾用户默认启用。

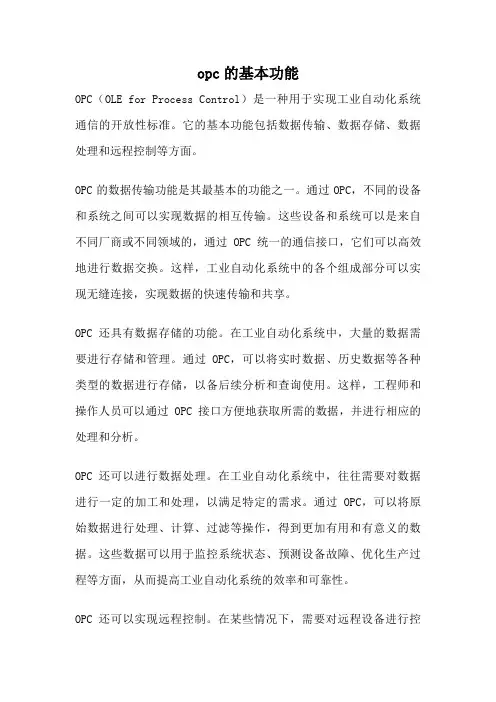

opc的基本功能OPC（OLE for Process Control）是一种用于实现工业自动化系统通信的开放性标准。

它的基本功能包括数据传输、数据存储、数据处理和远程控制等方面。

OPC的数据传输功能是其最基本的功能之一。

通过OPC，不同的设备和系统之间可以实现数据的相互传输。

这些设备和系统可以是来自不同厂商或不同领域的，通过OPC统一的通信接口，它们可以高效地进行数据交换。

这样，工业自动化系统中的各个组成部分可以实现无缝连接，实现数据的快速传输和共享。

OPC还具有数据存储的功能。

在工业自动化系统中，大量的数据需要进行存储和管理。

通过OPC，可以将实时数据、历史数据等各种类型的数据进行存储，以备后续分析和查询使用。

这样，工程师和操作人员可以通过OPC接口方便地获取所需的数据，并进行相应的处理和分析。

OPC还可以进行数据处理。

在工业自动化系统中，往往需要对数据进行一定的加工和处理，以满足特定的需求。

通过OPC，可以将原始数据进行处理、计算、过滤等操作，得到更加有用和有意义的数据。

这些数据可以用于监控系统状态、预测设备故障、优化生产过程等方面，从而提高工业自动化系统的效率和可靠性。

OPC还可以实现远程控制。

在某些情况下，需要对远程设备进行控制和操作。

通过OPC，可以实现对远程设备的监控和控制，包括参数设置、命令发送、状态查询等操作。

这样，工程师和操作人员可以通过OPC接口实现对远程设备的实时监控和控制，提高工作效率和操作便利性。

OPC作为一种开放性标准，具有数据传输、数据存储、数据处理和远程控制等基本功能。

通过OPC，不同设备和系统可以实现数据的相互传输和共享，实现工业自动化系统的无缝连接；同时，通过OPC可以进行数据的存储、处理和分析，满足工程师和操作人员的需求；此外，OPC还可以实现对远程设备的监控和控制，提高工作效率和操作便利性。

通过使用OPC，可以实现工业自动化系统的集成和优化，提高生产效率和质量，降低成本和风险，为工业自动化领域的发展提供强有力的支持。

OPC通讯协议介绍OPC（OLE for Process Control）是一种通信协议，它基于OLE （Object Linking and Embedding）技术，用于在工业自动化系统中实现设备和系统之间的数据交换。

OPC协议的设计目标是提供一个标准化的接口，使不同厂商的设备和软件能够通过统一的方式进行通信和数据交换。

这种标准化的接口使得系统集成变得更加简单和灵活，并能够实现设备的即插即用。

OPC协议主要包含两个部分：OPC服务器和OPC客户端。

OPC服务器充当设备和系统之间的中间层，负责在设备和系统之间进行数据传输和处理。

而OPC客户端则是使用OPC服务器提供的接口和功能来访问和控制设备。

COM/DCOM是基于Windows操作系统的通信技术，它使用了微软的COM 技术来实现对象之间的通信。

COM/DCOM基于客户端/服务器的模型，其中OPC服务器作为服务提供方，OPC客户端作为服务消费方。

它们通过RPC （远程过程调用）方式进行通信，实现了跨网络的数据交换。

COM/DCOM 使用了一种基于二进制的通信机制，因此传输效率较高，但对网络环境要求较高。

OPC XML-DA是基于XML技术的通信协议，它通过HTTP协议发送和接收XML格式的数据，实现了跨网络的数据交换。

OPC XML-DA使用了一种基于文本的通信机制，使得数据的传输和解析更加简单和灵活。

它也提供了一些安全机制，如使用SSL（Secure Socket Layer）进行加密和身份认证，以保证通信的安全性。

OPCUA是最新的OPC协议版本，它是一种跨平台的通信协议，支持多种操作系统和编程语言。

OPCUA使用了一种基于TCP/IP的通信机制，可以在本地网络和广域网之间进行数据交换。

它提供了更加丰富和灵活的功能和接口，如发布/订阅模型、事件通知和方法调用等。

同时，OPCUA还提供了一些高级的安全机制，如使用X.509证书进行加密和身份认证，以保证通信的安全性。
