从E-R模型到关系数据模型

数据库基础：E-R图转化为关系模式⼀、将ER模型转化成关系数据库
1. ⼀般规则：
(1) ⼀个实体类型对应⼀个关系模式，实体的属性为关系模式的属性
（2) 对于⼆元联系：规则如下图
2.举例
学⽣运动会模型:
(1)有若⼲班级,每个班级包括: 班级号,班级名,专业,⼈数
(2)每个班级有若⼲运动员,运动员只能属于⼀个班,包括:运动员号,姓名,性别,年龄
(3)有若⼲⽐赛项⽬,包括:项⽬号,名称,⽐赛地点
(4)每名运动员可参加多项⽐赛,每个项⽬可有多⼈参加
(5)要求能够公布每个⽐赛项⽬的运动员名次与成绩
(6)要求能够公布各个班级团体总分的名次和成绩
1.E-R图
2.数据库逻辑模型（包括各个表的名称和属性.并指出每个表的主键和外键）
班级（班级号，班级名，专业，⼈数）主键：班级号
运动员（运动员号，姓名，性别，年龄，班级号）主键：运动员号外键：班级号
项⽬（项⽬号，项⽬名，⽐赛地点）主键：项⽬号
⽐赛（运动员号，项⽬号，名次，成绩）主键：运动员号，项⽬号外键：运动员号，项⽬号。

数据库——数据库设计E-R图向关系模型的转换1、将下列物资管理E-R图转换为关系模式：转换原则⒈ ⼀个实体型转换为⼀个关系模式。

关系的属性：实体型的属性关系的码：实体型的码⒉ ⼀个m:n联系转换为⼀个关系模式(初步，以后可能调整）。

关系的属性：与该联系相连的各实体的码以及联系本⾝的属性关系的码：各实体型码的组合⒊ 1:n联系---与n端对应的关系模式合并在n端关系中加⼊1端关系的码和联系本⾝的属性⒋ ⼀个1:1联系，可以与任意⼀端对应的关系模式合并。

⒌ 3个或3个以上实体间的⼀个多元联系转换为⼀个关系模式。

关系的属性：与该多元联系相连的各实体的码以及联系本⾝的属性关系的码：各实体码的组合供应(供应商号,项⽬号,零件号,供应量)⒍ 同⼀实体集的实体间的联系，即⾃联系，也可按上述1:1、1:n和m:n三种情况分别处理。

⒎ 具有相同码的关系模式可合并。

⽬的：减少系统中的关系个数1.⼀个实体型转换为⼀个关系模式：供应商（供应商号，姓名，地址，电话号，账号）2.⼀个实体型转换为⼀个关系模式：项⽬（项⽬号，预算，开⼯⽇期）3.⼀个实体型转换为⼀个关系模式：零件（零件号，名称，规格，单价，描述）4. 3个或3个以上实体间的⼀个多元联系转换为⼀个关系模式。

供应（供应商号，项⽬号，零件号，供应量）5.⼀个实体型转换为⼀个关系模式：仓库（仓库号，⾯积，电话号）6. ⼀个实体型转换为⼀个关系模式。

1:n联系---与n端对应的关系模式合并。

（1：n⼯作联系）同⼀实体集的实体间的联系，即⾃联系，也可按上述1:1、1:n和m:n三种情况分别处理。

（职⼯与领导职⼯的⾃联系）职⼯（职⼯号，姓名，年龄，职称，仓库号，领导职⼯号）7. ⼀个m:n联系转换为⼀个关系模式。

库存（仓库号，零件号，库存量）2019/6/19更新后天考试，这⾥再给出两道课本样题1．学校中有若⼲系，每个系有若⼲班级和教研室，每个教研室有若⼲教员，其中有的教授和副教授每⼈各带若⼲研究⽣； 每个班有若⼲学⽣， 每个学⽣选修若⼲课程， 每门课可由若⼲学⽣选修。

例2：住院病人的病房号本来可以是病人的属性，但如 果病房与医生相联系，那就是实体了。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
职工号
职工
姓
年
职
名
龄
称
职工
聘任
职称
职工号
姓
年
名
龄
职称代 码
工
福
资
利
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
班级号 班级名称 所属专业 组成时间 系别
课程号 课程名称 学分 成绩
班级 组成
课程
选修
学生
讲授 教师
职工号 姓名 性别 出生日期 职称
职工号 姓名 性别 出生日期 职称
实体联系方法是抽象和描述现实世界的有力工具，用 E- R图表示的概念 模型独立于具体的 DBMS所支持的数据模型，它是各种数据模型的共同基础， 因而比数据模型更一般、更抽象、更接近于现实世界。
学生对课程存在多对多的 “选修 ”联系；教师对课程也是多对多的 “ 讲授 ” 联系；班级对学生是一对多的 “组成 ”联系。
下图给出了教学情况实体联系模型图，即教学情况E-R图
上一页 本节首页本章首页
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
不与((属可22))性再什避(之分么2免)间解样、冗的的的提余关语联供，系义系的在只单；服一能位务个是；局1实部:N体的； 不直(2；((2结 种 (同接34、)3())1属构 抽)实关有联注)依范性中 象体联冗系意据围分，形类关余的因用的配对式型系联命素户划的一，的。系名的分原个不属吗信要则对要性？息自：象重之处然只复间理，取 ；应需易一无于管理

7
弱实体集转换举例
员工表 编号 姓名 性别 籍贯
编号
姓名 性别 员工
籍贯
员工编号 姓名 称谓 性别 生日 亲属表
具有 亲属
姓名
生日
称谓 性别
8
二元联系集的转换规则
一对一联系集的转换规则 一对多联系集的转换规则 多对多联系集的转换规则
9
一对一二元联系集的转换规则
将一个实体集对应表的标识符属性作为外 键放在另一个实体集所对应的表中。外键通常 是放在存取操作比较频繁的表中，或者根据问 题的语义决定放在哪一个表中。也可以将两个 实体集所对应的两个表合成一个表。
A∪B 或引入关联实体集，将多元联系集转化 成若干个二元联系集处理。
21
多元联系集转换举例
员工编号
其他属性
员工
销售日 期
销售
数量
货物
货物编号 其他属性
客户
其他属性 客户编号
பைடு நூலகம்22
多元联系集转换举例(续)
员工编号 货物编号 客户编号
其他属性 其他属性 其他属性
员工编号 货物编号 客户编号 销售日期 数量
5
派生属性的转换规则
派生属性原则上不存储，但当派生方法复杂 时或者该派生属性一般不在变化时可以存储。
6
弱实体集的转换规则
设A是具有属性a1,a2,…,an的弱实体集， B是A所依赖的实体集，B的标识符为Kb。则A 可转换成这样的表，此表的各列对应于下面 属性集合：
{a1,a2,…,an} ∪ Kb
10
一对一二元联系集的转换举例
ISBN 书名 作者
出版 社
定 价
图书
具 有
库存
库存量

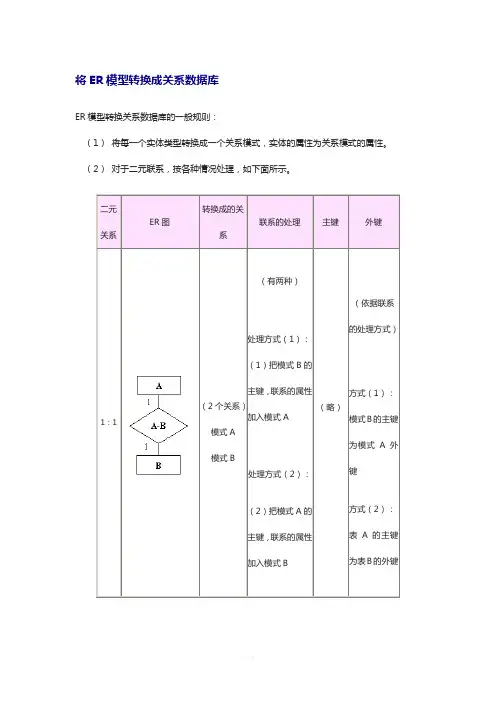

将ER模型转换成关系数据库ER模型转换关系数据库的一般规则：（1）将每一个实体类型转换成一个关系模式，实体的属性为关系模式的属性。

（2）对于二元联系，按各种情况处理，如下面所示。

二元关系ER图转换成的关系联系的处理主键外键1：1（2个关系）模式A模式B（有两种）处理方式（1）：（1）把模式B的主键，联系的属性加入模式A处理方式（2）：（2）把模式A的主键，联系的属性加入模式B（略）（依据联系的处理方式）方式（1）：模式B的主键为模式A外键方式（2）：表A的主键为表B的外键1：M（2个关系）模式A 模式B 把模式A的主键，联系的属性加入模式B（略）模式A的主键为模式B的外键M：N （3个关系）模式A模式B模式A-B联系类型转换成关系模式A-B;模式A-B的属性:(a)联系的属性(b)两端实体类型的主键两端实体类型的主键一起构成模式A-B主键两端实体类型的主键分别为模式A-B的外键M：N联系的示例比如，ER图如下：可以转换成以下模式：学生（学号，姓名，性别，年龄）主键为学号课程（课程号，课程名，任课教师）主键为课程号选课（学号，课程号，成绩）主键为课程号、学号，外键为课程号，学号；1：N联系的示例比如，ER图如下：可转换为如下关系模式：商店模式（商店编号，店名，店址，店经理）主键为商店编号商品模式（商品编号，商品名，单价，产地，商店编号，月销售量）主键为商品编号，外键为商店编号职工模式（职工编号，职工名，性别，工资，商店编号，开始时间）主键为职工编号，外键为商店编号真子集就是一个集合中的元素全部是另一个集合中的元素，但不存在相等；1、完全依赖与部分依赖：对于函数依赖W A，如果存在V是W的真子集而函数依赖V A成立，则称A部分依赖于W；否则，若不存在这种V，则称A完全依赖于W；2、传递依赖：对于函数依赖X Y，如果Y X（X不函数依赖于A）而函数依赖Y Z成立，则称Z 对X传递依赖；例：设有关系模式选课SC1（SNO，CNO，GRADE，CREDIT），其中，SNO 表示学号，CNO表示课程号，GRADE表示成绩，CREDIT表示学分。

---------------------------------------------------------------最新资料推荐------------------------------------------------------ E-R模型转换为关系模型示例0、试述采用 E-R 方法进行数据库概念设计的过程。

答：采用 E-R 方法进行数据库概念设计，可以分成 3 步进行：首先设计局部 E-R 模式，然后把各局部 E-R 模式综合成一个全局的 E-R 模式，最后对全局 E-R 模式进行优化，得到最终的E-R模式，即概念模式。

1、某大学实现学分制，学生可根据自己情况选课。

每名学生可同时选修多门课程，每门课程可由多位教师主讲；每位教师可讲授多门课程。

其不完整的 E-R 图如图 1 所示。

（1）指出学生与课程的联系类型。

（2）指出课程与教师的联系类型。

（3）若每名学生有一位教师指导，每个教师指导多名学生，则学生与教师是如何联系？（4）在原 E-R 图上补画教师与学生的联系，并完善 E-R 图。

答：（1）（2）（3）（4）学生与课程联系类型是多对多联系。

课程与教师的联系类型是多对多联系。

学生与教师的联系类型是一对多联系。

完善本题 E-R 图的结果如图 2 所示。

1 / 16学生课程教师图 6.11 图 1 一个 E-R图图 6.12 完善后的 E-R图图 2 学生课程教师指导讲授选修mnmmn1 2、将如图 3 所示的 E-R 图转换为关系模式，菱形框中的属性自己确定。
