实验3：ER图设计到关系模型转换

将以下E-R图转换为关系模型，并指出各表的主键和外键：1．设有商业销售记帐数据库。

一个顾客可以购买多种商品，一种商品可供应给多个顾客。

每个顾客购买每种商品都有购买数量。

一种商品由多个供应商供应，一个供应商供应多种商品，供应商每次供应某种商品都有相应的供应数量。

各实体的属性有：顾客：顾客编号，顾客姓名，单位，电话号码商品：商品编号，商品名称，型号，单价供应商：供应商号，供应商名，所在地址，联系人，联系电话顾客（顾客编号，顾客姓名，电话号码，单位）商品（商品编号，商品名称，型号，单价）供应商（供应商号，供应商名，所在地址，联系电话，联系人）购买（顾客编号，商品编号，购买数量）供应（商品编号，供应商号，供应数量）2．设有商店和顾客两个实体，“商店”有属性商店编号、商店名、地址、电话，“顾客”有属性顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

商品（商品编号，地址，电话，商品名）顾客（顾客编号，姓名，性别，年龄，地址）购物（商品编号，顾客编号，消费金额，日期）3．某企业集团有若干工厂，每个工厂生产多种产品，且每一种产品可以在多个工厂生产，每个工厂按照固定的计划数量生产产品；每个工厂聘用多名职工，且每名职工只能在一个工厂工作，工厂聘用职工有聘期和工资。

工厂的属性有工厂编号、厂名、地址，产品的属性有产品编号、产品名、规格，职工的属性有职工号、姓名。

工厂（工厂编号，地址，厂名）产品（产品编号，产品名）职工（职工号，姓名，工厂编号）生产（工厂编号，产品编号，计划数量）聘用（聘期，工资）4．设有教师、学生、课程等实体，其中：教师实体包括工作证号码、教师名、出生日期、党派等属性；学生实体包括学号、姓名、出生日期、性别等属性；课程实体包括课程号、课程名、预修课号等属性。

设每个教师教多门课程，一门课程由一个教师教。

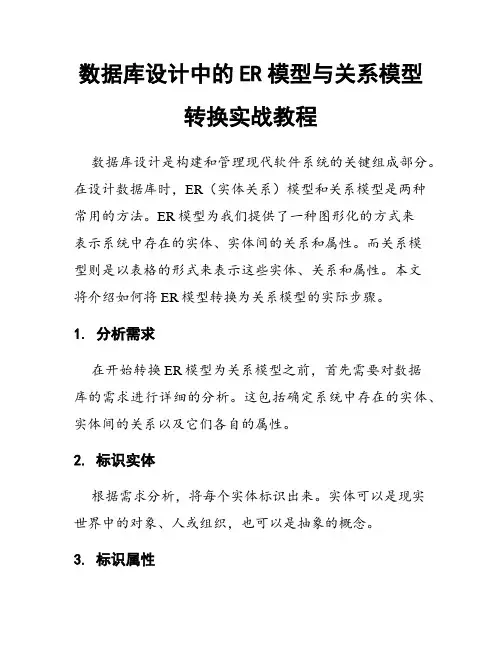

数据库设计中的ER模型与关系模型转换实战教程数据库设计是构建和管理现代软件系统的关键组成部分。

在设计数据库时，ER（实体关系）模型和关系模型是两种常用的方法。

ER模型为我们提供了一种图形化的方式来表示系统中存在的实体、实体间的关系和属性。

而关系模型则是以表格的形式来表示这些实体、关系和属性。

本文将介绍如何将ER模型转换为关系模型的实际步骤。

1. 分析需求在开始转换ER模型为关系模型之前，首先需要对数据库的需求进行详细的分析。

这包括确定系统中存在的实体、实体间的关系以及它们各自的属性。

2. 标识实体根据需求分析，将每个实体标识出来。

实体可以是现实世界中的对象、人或组织，也可以是抽象的概念。

3. 标识属性对于每个实体，确定其属性。

属性是实体的特征或描述，可分为主属性和次属性。

主属性是唯一标识实体的属性，次属性则是描述实体的其他属性。

4. 确定关系确定每个实体间的关系。

关系可以是一对一、一对多或多对多的。

一对一关系表示两个实体之间存在唯一的联系；一对多关系表示一个实体可以对应多个实体；多对多关系表示多个实体之间存在多个联系。

5. 构建ER模型根据上述分析结果，使用实体关系图（ER图）工具，如UML或ERWin，构建ER模型。

ER模型由实体、关系和属性构成的图形化表示。

6. 转换关系模型将ER模型转换为关系模型的过程也称为规范化。

关系模型是以表格的形式表示实体、关系和属性的。

7. 创建表格根据ER模型中的实体和属性，为每个实体创建一个表格，并将每个属性作为表格中的列。

8. 确定主键为每个表格确定主键。

主键是能够唯一标识表格中每个记录的属性。

常见的主键类型包括单一属性主键、复合主键和自增主键。

9. 连接关系将ER模型中的关系转换为关系模型中的外键。

外键是一个属性，它引用了其他表格中的主键。

10. 创建索引根据查询需求确定要创建的索引。

索引可以加快数据的检索速度。

11. 规范化数据库对数据库进行规范化是优化数据库设计的一种重要方法。

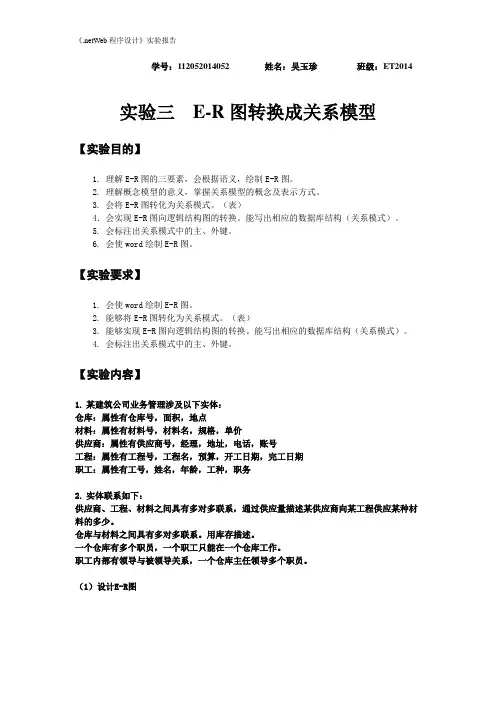

学号：112052014052 姓名：吴玉珍班级：ET2014 实验三E-R图转换成关系模型【实验目的】1. 理解E-R图的三要素，会根据语义，绘制E-R图。

2. 理解概念模型的意义，掌握关系模型的概念及表示方式。

3. 会将E-R图转化为关系模式。

（表）4．会实现E-R图向逻辑结构图的转换。

能写出相应的数据库结构（关系模式）。

5. 会标注出关系模式中的主、外键。

6. 会使word绘制E-R图。

【实验要求】1. 会使word绘制E-R图。

2. 能够将E-R图转化为关系模式。

（表）3. 能够实现E-R图向逻辑结构图的转换。

能写出相应的数据库结构（关系模式）。

4. 会标注出关系模式中的主、外键。

【实验内容】1.某建筑公司业务管理涉及以下实体：仓库：属性有仓库号，面积，地点材料：属性有材料号，材料名，规格，单价供应商：属性有供应商号，经理，地址，电话，账号工程：属性有工程号，工程名，预算，开工日期，完工日期职工：属性有工号，姓名，年龄，工种，职务2.实体联系如下：供应商、工程、材料之间具有多对多联系，通过供应量描述某供应商向某工程供应某种材料的多少。

仓库与材料之间具有多对多联系。

用库存描述。

一个仓库有多个职员，一个职工只能在一个仓库工作。

职工内部有领导与被领导关系，一个仓库主任领导多个职员。

（1）设计E-R图（2）转换成关系模式供应商（供应商号，经理，地址，电话，账号）供应关系（供应商号，工程号，材料号，供应量）工程（工程号，工程名，预算，开工日期，完工日期）材料（材料号，材料名，规格，单价）存放（材料号，仓库号，存放量）仓库（仓库号，面积，地点）工作（仓库号，工号）职工（工号，姓名，年龄，工种，职务，领导者工号）【实验问题】无【实验总结】1.通过实验，感觉学习数据库还是需要自己多加练习，以便熟悉，更加有利于更快的掌握画图的方法。

画E-R图就是需要自己的耐心和细心，只有一步一步踏踏实实的做，才可以尽快的完成作业，否则一步错就要从来。

ER图转换为关系模式实例⼆、概念结构设计1、系统概念模型图1选课系统概念模型E-R图（注：本例中上课时间可以抽象成实体，也可以抽象成属性。

）2、详细说明（1）系统涉及的实体集●班级实体集：具有属性班级名称和选课学分限制。

●学⽣实体集：具有属性学号、姓名、性别和⽣⽇。

●课程实体集：具有属性课程号、课程名、学分、授课教师、接纳⼈数。

●上课时间实体集：具有属性时间。

（2）系统涉及的联系●⼀个班级可以有多个学⽣，⼀个学⽣只能属于⼀个班级，所以班级和学⽣之间的联系为1：M的联系。

●⼀个班级可以有多门必修课程，⼀门课程是多个班级的必修课，所以班级和课程之间的必修联系是M：N的联系。

●⼀个学⽣课以选修多门课程，⼀门课程可以被多个学⽣选修，所以学⽣和课程之间的联系是M：N的联系。

⼀门课程可以有多个上课时间，同⼀时间内可以有多门课程在上课，所以课程和上课时间的联系是M：N的联系。

三、逻辑结构设计将E-R模型转换为关系模式（1）班级实体集可以转换为关系CLASS（CLASSNAME,MAXCREDIT,MINCREDIT）CLASSNAME表⽰班级名称，MAXCREDIT表⽰最⼤学分限制，MINCREDIT表⽰最⼩学分限制。

（2）学⽣实体集可以转换为关系STUDENT（STUDENTID , NAME , SEX , BIRTHDAY）STUDENTID表⽰学号，NAME表⽰姓名，SEX表⽰性别，BIRTHDAY表⽰⽣⽇（3）课程实体可以转换为关系COURSE（COURSEID, COURSENAME, CREDIT, TEACHER, ACCEPTION）COURSEID表⽰课程号，COURSENAM表⽰课程名，CREDIT表⽰学分，TEACHER表⽰授课教师，ACCEPTION表⽰接纳⼈数。

（4）班级和学⽣之间的联系是1：M的联系，所以没有必要为其建⽴⼀个关系，可以通过扩展学⽣关系来表⽰。

STUDENT(STUDENTID , NAME , SEX , BIRTHDAY , CLASSNAME)CLASSNAME表⽰学⽣所在班级名。

在数据库设计过程中将er模型转换为关系模型的转换原则在数据库设计过程中，将ER模型转换为关系模型是一个重要的步骤。

ER模型是一种描述现实世界中实体、属性和关系之间关联的图形化工具，而关系模型则是一种用表格结构表示数据之间关系的方式。

以下是将ER模型转换为关系模型的转换原则：1. 实体转换为表：在ER模型中，实体是指现实世界中的一个对象或概念，例如学生、课程、雇员等。

在关系模型中，每个实体都被转换为一个表。

表由一系列的行和列组成，每一行表示一个实体的实例，每一列表示一个属性。

2. 属性转换为列：在ER模型中，属性是实体的特征或描述。

在关系模型中，每个属性都被转换为表中的列。

例如，一个学生实体具有姓名、性别、年龄等属性，这些属性会对应为学生表中的列。

3. 主键定义：在ER模型中，每个实体都有一个唯一标识符，称为主键。

在关系模型中，主键用来唯一地标识一个实体。

主键的定义原则是唯一性和非空性。

通常，一个表的主键可以是一个或多个属性的组合。

4. 关系转换为外键：在ER模型中，关系表示不同实体之间的关联。

在关系模型中，这些关联被转换为外键。

外键是用来连接不同表的属性，它通过引用其他表中的主键，以建立表之间的关系。

5. 多对多关系处理：在ER模型中，多对多关系是指一个实体与另一个实体之间存在多个联系。

在关系模型中，多对多关系需要通过引入中间表进行处理。

例如，一个学生可以选择多门课程，而一门课程也可以被多个学生选择，这种多对多关系可以通过引入一个学生课程中间表来解决。

6. 索引定义：索引是用来提高数据库查询效率的数据结构。

在关系模型中，可以为表中的一个或多个列定义索引。

索引的目的是快速定位数据，以加快查询速度。

7. 规范化：规范化是一种优化数据库结构的过程，旨在消除冗余、提高数据的一致性和完整性。

规范化过程包括一至五个范式，每个范式都有特定的要求和目标。

由于篇幅有限，上述仅为将ER模型转换为关系模型的基本原则。

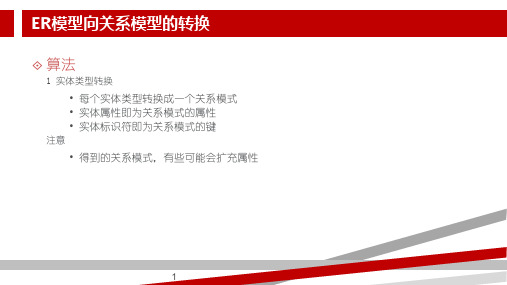

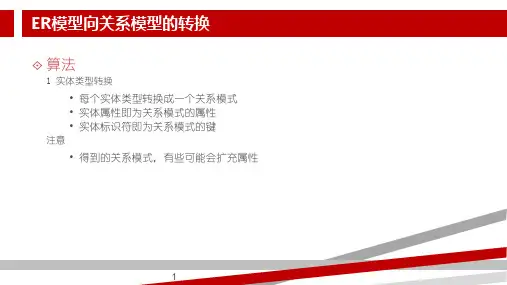

ER模型转换为关系模型规则
转换规则如下：
1.实体转换为关系表：
将ER模型中的每个实体转换为一张关系表。

每个实体的属性对应关系表的列。

2.属性转换为关系表的列：
实体的属性被转换为关系表的列，属性的名称作为列名，属性的数据类型作为列的数据类型。

3.主键属性：
如果一个实体的属性被定义为主键，那么这个属性将成为关系表的主键。

4.外键属性：
5.一对一关系：
如果两个实体之间的关系是一对一的，那么可以在任意一个实体的关系表中增加对方实体的主键，作为外键。

6.一对多关系：
如果两个实体之间的关系是一对多的，那么可以在多的一方实体的关系表中增加一的一方实体的主键，作为外键。

7.多对多关系：
如果两个实体之间的关系是多对多的，那么需要创建一个中间表来表示这种关系。

中间表中的每一行记录表示两个实体之间的关系，而关系的属性则作为中间表的列。

在完成ER模型到关系模型的转换后，可以通过对关系表进行插入、更新、删除等操作来操作数据。

同时，可以通过关系表的连接操作来获取两个实体之间的关系。

关系模型的优势在于它能够提供简单且强大的数据操作方式，同时保证数据的完整性和一致性。

实验报告课程名称__管理信息系统（本科）___ 实验名称__ER图及与关系模型转换__系别_ _________________________专业班级__指导教师______ 学号____________姓名____________实验日期_____________实验成绩___________一、实验目的本实验要求掌握ER图绘制及ER图向关系模型转换方法。

二、实验内容(1) 了解ER图的各种符号。

（2）绘制出案例中的ER图。

（3）将ER图转换成相应的关系模型。

三、实验过程及结果(1) 在校田径运动会中设置了各类比赛，每一比赛类别有类别编号、类别名称和主管等属性，每一比赛类别包含很多比赛项目：每一比赛项目有项目编号、项目名称、比赛时间和级别等属性；各个系团队有团编号、团名称、领队等属性，每一代表团有多名运动员组成，运动员有编号、姓名、年龄、性别等属性；每一名运动员可以参加多个比赛项目，每一比赛项目也有多名运动员参加，运动员参加比赛有成绩，成绩限定在0~7分？答：1）根据案例画出ER图。

2）将ER图转换成关系模式，并指出每个关系模式的主键。

比赛类别（类别编号、类别名称、主管）比赛项目（项目编号、项目名称、比赛时间、级别）参加（项目编号、运动员编号、团编号、项目名称、成绩）运动员（运动员编号、姓名、年龄、性别）系团队（团编号、团名称、领队）四、实验思考题1、数据库设计包括哪几个步骤？答：（1）用户需求分析了解用户的数据需求、处理需求、安全性及完整性要求。

（2）概念结构设计通过数据抽象，设计系统概念模型，一般为E-R模型。

（3）逻辑结构设计设计系统的模式和外模式，对于关系模型主要是基本表和视图。

（4）物理结构设计设计数据的存储结构和存取方法，如索引的设计。

（5）验证设计组织数据入库、编制应用程序、试运行。

（6）运行与维护设计系统投入运行，长期的维护工作。

2、简述ER模型转换为关系数据模型的规则。

答：（1）（实体类型的转换）：将每个实体类型转换成一个关系模式，实体的属性即为关系模式的属性，实体标识符即为关系模式的键。

实验二E-R图设计与关系模式转换实验目的1、了解数据库设计的基本步骤。

2、掌握实体联系图的设计。

3、掌握将E-R图转换为关系模式的规则。

4、掌握主键的概念。

实验环境PC机一台实验内容1、销售部门子系统在企业中，每个部门有多名职工，但是每个职工只能在一个部门工作。

每个部门都销售多种产品，同一种产品可以在多个部门销售。

在市场上，同一种产品有多家制造商都可生产，而一个制造商生产的产品也是多种，但是同一种产品，不同的制造商给的型号和价格是不一样的。

在制造商内部，对于某产品，有其企业内部使用的内部编号。

每个制造商都有制造商名和地址，其中，制造商名是唯一的。

每位职工都有职工编号，姓名，地址信息。

部门需要登记部门名称，部门经理等信息。

请根据题目描述画ER图，并转换为对应的关系模式指出其中的主键和外键。

职工（职工编号，姓名，地址信息）主键：职工号外键：部门（登记部门名称，部门经理）主键：部门号外键：产品（型号价格）主键：产品内部编号外键：制造商（制造商名和地址）主键：制作商名外键2、某医院病房计算机管理中心某医院需要建设病房的计算机管理中心，对于病房信息有如下描述：每个科室有多间病房和多名医生，但是科室之间不共享病房，即一间病房只能属于某一科室。

一名医生只能属于某科室，不能跨科室任职。

病人到医院就医，只有一名主治医生，一名医生可以负责多名病人的诊治,但是病人可多次就诊于该医院，选择不同科室的医生。

科室具有科室名称、地址、电话等属性，病房需要记录病房号、床位号等信息。

医生具有姓名、职称、年龄、工作证号等属性。

病人有病历号、姓名、性别等属性。

病人就诊时需要记录某次诊断时间，诊断结果和主治医生及入住的病房号，由于就诊记录很多，建议增加一个流水号。

病人住院，需要登记病人入住时间，病房号、床位号等信息。

请根据题目描述画ER图，并转换为对应的关系模式指出其中的主键和外键。

3、企业管理系统企业需要开发一个系统对内部的部门、职工和企业参与的工程项目进行管理，描述如下：企业内部有多个单位，每个单位都有各自的名称和电话。

如何把ER模型转换为关系模型这是数据库工程设计进行到逻辑设计的一重大环节，简单的说，如果概念设计是用ER模型，整合为全局的ER模型，那么在逻辑设计这块，主要任务就是把ER模型转换为关系模型。

转换只需知道三个转换准则:1:1遇到1:1 关系的话在两个实体任选一个添加另一个实体的主键即可。

1:N1:N 遇到1:N 关系的话在N端添加另一端的主键，假如有学生和班级两个实体，一个班级可以容纳多个学生，但是一个学生只能选择一个班级，因此班级和学生是1:N的关系，现在要转换为关系模型，我们只需在学生的这端加上班级的唯一标识即可，这样做的原因是，因为一个学生只能有一个班级，班级是相对学生唯一的。

N:M遇到N:M我们需要将联系转换为实体，然后在该实体上加上另外两个实体的主键，作为联系实体的主键，然后再加上该联系自身带的属性即可。

例如有学生和老师两个实体，一个学生可以由多名老师来授课，一名老师也可以授课多名学生，它们是M:N关系的，假如联系为授课，该联系上有成绩属性，因此当我们把它转换为关系模型时，我们把联系转换为联系实体，并添加学生实体的主键（学号）和教师实体的主键（教师编号）作为自己的主键，值得注意的是，授课实体的外键分别是学号和教师编号，但是它的主键是（学号，教师编号），另外它还拥有自己的一个属性成绩。

1:1:N这是三元联系的对应关系，但是当转换为关系模型时，和1:N的情况是差不多的。
