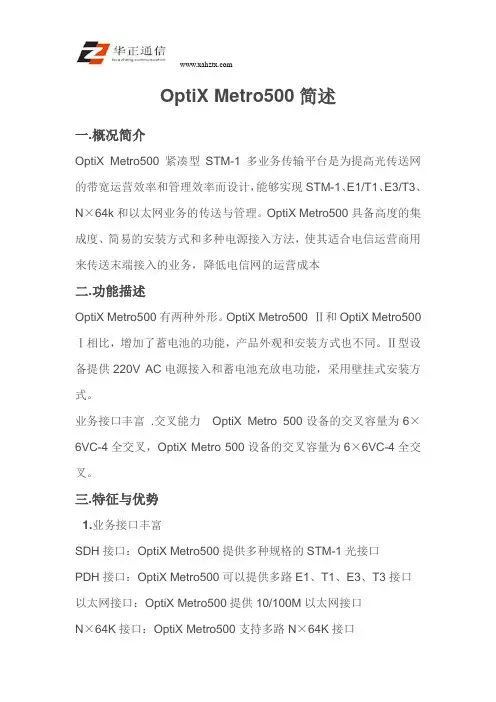

OptiX Metro500简述一.概况简介OptiX Metro500 紧凑型STM-1多业务传输平台是为提高光传送网的带宽运营效率和管理效率而设计，能够实现STM-1、E1/T1、E3/T3、N×64k和以太网业务的传送与管理。

OptiX Metro500具备高度的集成度、简易的安装方式和多种电源接入方法，使其适合电信运营商用来传送末端接入的业务，降低电信网的运营成本二.功能描述OptiX Metro500有两种外形。

OptiX Metro500 Ⅱ和OptiX Metro500Ⅰ相比，增加了蓄电池的功能，产品外观和安装方式也不同。

Ⅱ型设备提供220V AC电源接入和蓄电池充放电功能，采用壁挂式安装方式。

业务接口丰富 .交叉能力OptiX Metro 500设备的交叉容量为6×6VC-4全交叉，OptiX Metro 500设备的交叉容量为6×6VC-4全交叉。

三.特征与优势1.业务接口丰富SDH接口：OptiX Metro500提供多种规格的STM-1光接口PDH接口：OptiX Metro500可以提供多路E1、T1、E3、T3接口以太网接口：OptiX Metro500提供10/100M以太网接口N×64K接口：OptiX Metro500支持多路N×64K接口时钟接口：OptiX Metro500提供外时钟输入输出接口开关量接口：OptiX Metro500提供开关量输入和输出接口透明数据接口：OptiX Metro500提供异步透明数据口，最大速率19.2k .组网和保护组网和保护可以组成链型网，也可以组成环网，支持单双向通道保护、线性复用段保护2.网络管理OptiX iManager T2000可对OptiX Metro 500进行集中操作、维护和管理(OAM)，实现电路的配置和调度，保证网络安全运行，同时也支持Web Server进行本地化管理。

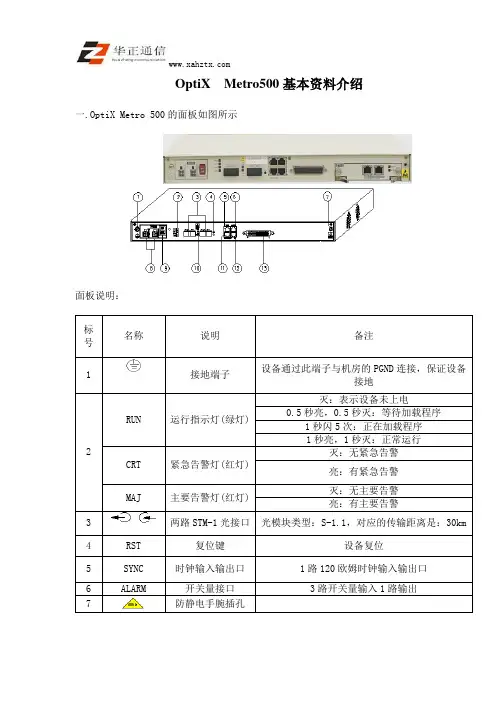

OptiX Metro500基本资料介绍一.OptiX Metro 500的面板如图所示面板说明：标号名称说明备注1 接地端子设备通过此端子与机房的PGND连接，保证设备接地2 RUN 运行指示灯(绿灯)灭：表示设备未上电0.5秒亮，0.5秒灭：等待加载程序1秒闪5次：正在加载程序1秒亮，1秒灭：正常运行CRT 紧急告警灯(红灯)灭：无紧急告警亮：有紧急告警MAJ 主要告警灯(红灯)灭：无主要告警亮：有主要告警3 两路STM-1光接口光模块类型：S-1.1，对应的传输距离是：30km4 RST 复位键设备复位5 SYNC 时钟输入输出口1路120欧姆时钟输入输出口6 ALARM 开关量接口3路开关量输入1路输出7 防静电手腕插孔8 PW48 -48V电源板-48V DC(-36～72V)电源板和220 V AC(100～240V)电源板9 ON/OFF 电源开关10 左光接口指示灯（红色）亮：接收光功率过低或收无光灭：接收光功率正常右光接口指示灯（红色）亮：接收光功率过低或收无光灭：接收光功率正常11 ETHERNET 网管接口用于连接网管计算机12 F2 异步透明数据口主要用来传输环境监控数据，电气特性为RS-23213 E1接口8路E1电接口支持8路E1的传输二．OptiX Metro 500单板介绍主控、公务、交叉、时钟、线路、支路合一板：42/43ISU支路板：SP2D、PL3以太网板：EFS、EFT、ET1DDDN板：N64注：Metro 500设备的单板都为SS4xXXX系列三.OptiX Metro 500特性介绍交叉能力：6×6 VC4的高阶交叉，交叉板不支持低阶交叉业务接入能力：32×E1、3×E3/T3、4×FE网络级保护：SNCP、1+1 LMSP、1：1 LMSP设备级保护：电源主备、BPS子架尺寸：436mm（宽）%293mm（深）%42mm（高）(I型)；350mm（宽）×300mm（深）×130mm（高）(II型)接入电源类型：-48V/-60V DC 、+24V DC、110V/220V AC 满配功耗：50W(I型)；35W（II型）支路板出线方式：无接口板，处理板直接前出线。

扩展槽位在逻辑上是6板位，扩展槽位是OptiX Metro 500唯一可以热插拔的槽位。 OptiX Metro 500本版本扩展槽位只支持SS45SP2单板，在后续版本会支持以太网 特性等单板。
组网应用
O p tiX 2500+ O p tiX 2500+ O p tiX 2500+ O p tiX 2500+
11
12 13 14 15
F2 16 16
单板板位定义
板类别 主控板位 时钟板位 交叉板位 线路板位 1 2 3 4 4 本板支路板位 5 5 扩展板位支路板 6 板位 scc stg xc sl1d sl1s pl1d pl1s sp2d 板类型 说明 主控板自动安装 时钟板 交叉板 双光口线路板 单光口线路板 16路E1支路板 8路E1支路板 16路E1支路板
ISU其他单元 ISU其他单元
时钟单元 在主机中时钟单元表示为STG，板位号为2号，必须手工创建。目前Metro 500只提供 了1路外接时钟输入输出的硬件接口（RJ45，120欧姆），Metro 500V100R001版本 只提供硬件，软件不支持，Metro 500V100R002版本软件升级支持。目前Metro 500 提供的时钟源有2路线路时钟源、2路本板支路时钟源、2路扩展板位支路时钟源和1路 内部源。 线路单元 设备用的光接口是SC接口，光模块类型为S-1.1，对应30KM的传输距离。 光口级别是STM-1的，可以是单光口（逻辑上称为SL1S）和双光口（逻辑上称为SL1D）。 支路单元 提供75欧非平衡阻抗接口和120欧平衡阻抗接口两种类型（对应两种不同的硬件设备）， 75欧接口和120欧接口均采用DB78连接器来分别连接同轴电缆和双绞线，具有较高的 EMC性能；本板支路从E1数量上有8路E1规格和16路E1的规格两种，分别在逻辑上称为 PL1S和PL1D。 公务单元 OptiX Metro 500不提供公务电话；提供一路接口类型为RJ45的F2透明数据口。

OptiX Metro500ISU单板的面板介绍ISU板的面板如图1-1所示，包括指示灯和各种接口。

图1-1ISU板面板一.指示灯ISU板的面板上的指示灯如图1-1中的1、6所示，包括告警指示灯、光口指示灯，各个指示灯的意义请见表1-1。

表1-1 ISU板指示灯标号丝印说明备注1 ETN 网口指示灯灭：表示连接异常。

闪烁：表示连接正常，不同闪动频率或者亮度强弱表示数据流量大小。

RUN 运行指示灯（绿灯）灭：表示设备未上电0.5秒亮，0.5秒灭：等待加载程序快闪：正在加载程序慢闪（1秒亮，1秒灭）：正常运行CRT 紧急告警灯（红灯）灭：表示本设备无紧急告警亮：表示本设备有紧急告警MAJ 主要告警灯（黄灯）灭：表示本设备无主要告警亮：表示本设备有主要告警6 LOS左光接口指示灯亮：接收光功率过低灭：正常LOS 右光接口指示灯亮：接收光功率过低灭：正常二.接口ISU板面板上的接口如表1-2所示。

表1-2 ISU板面板接口说明标号丝印说明备注2 两路光接口光模块有三种类型：S-1.1、L-1.1、L对应的最大传输距离是：30km、50km80km发送：接收：3 RST 复位键设备复位4 SYNC 外时钟输入输出口1路120欧姆外时钟输入输出口。

5 ALARM 开关量接口提供3路输入和1路输出开关量。

7 ETHERNET 网管接口用于连接网管计算机。

8 F2 异步透明数据口电气特性为RS-232，用于传送透明数9 16 1 E1/T1电接口，用来传E1/T1信号。

DB78连接器1.网管接口网管接口采用RJ-45连接器，如图1-2所示。

各个针脚定义如0所示。

当设备与网管计算机直接相连时，请采用交叉网线。

当通过HUB连接网管时请采用直通网线。

图1-2网管接口Pin8Pin1表1-3网管接口的针脚定义针脚功能说明1 ENT_TX+O 发送针脚功能说明2 ENT_TX-O 发送3 ENT_RX+O 接收4 PGND 地线5 PGND 地线6 ENT_RX-O 接收7 PGND 地线8 PGND 地线2.F2数据口F2数据口主要用来传输环境监控数据，采用RJ-45连接器，如图1-3所示，其针脚定义如表1-4所示。
