变压器常用的冷却方式.

变压器冷却方式变压器是电力系统中必不可少的设备之一，它起着将电力转换为适合传输和分配的电压的作用。

在运行过程中，变压器会产生大量的热量，如果不进行有效的散热，会导致设备过热、损坏甚至起火。

因此，选择合适的冷却方式对于变压器的正常运行至关重要。

本文将针对常见的变压器冷却方式进行讨论。

1. 自然风冷却自然风冷却是最常见也是最简单的一种冷却方式。

变压器通常安装在通风良好的地方，通过自然对流的方式进行散热。

变压器外壳设计有许多散热片，利用空气流动在散热片间产生对流热交换，将变压器内部产生的热量散发到空气中。

这种方式适用于小型变压器或者运行负载较小的情况。

2. 强制风冷却强制风冷却是在自然风冷却的基础上增加了风扇系统，通过强制对流来加速热量的散发。

一般情况下，变压器内部设置有风扇，它们可以通过空气对流将热量迅速从变压器内部带走。

这种冷却方式适用于中小型变压器，特别是在环境温度较高或变压器运行负荷较大的情况下，可以提高冷却效果，防止设备过热。

3. 油冷却油冷却方式是将变压器内部的绕组和铁芯完全浸泡在冷却油中，通过油的循环流动来吸收和散发热量。

这种方式具有较高的冷却效果，可以适应大功率变压器的散热需求。

冷却油通常是绝缘的，除了具有冷却功能之外，还能提高绝缘性能，保护变压器的安全运行。

4. 水冷却水冷却方式是采用水作为冷却介质，通过水的流动来带走变压器产生的热量。

水冷却方式具有较高的散热能力，可以适应大功率和超高压变压器的需求。

相比于油冷却方式，水冷却方式更加环保，可以实现循环利用。

但是水冷却系统的设计和维护成本较高，需要考虑到水的供应和排放问题。

5. 油-水混合冷却油-水混合冷却是将油冷却和水冷却两种方式相结合的一种冷却方式。

它的原理是通过冷却油和冷却水的热交换来实现散热效果。

在设计中，通常将油和水分别流过变压器内部的不同部位，以达到最佳的冷却效果。

这种冷却方式相对于单独采用油冷却或水冷却，能够提供更高的散热能力。

变压器常用的冷却方式有以下几种：1、油浸自冷(ONAN)；2、油浸风冷(ONAF)；3、强迫油循环风冷(OFAF)；4、强迫油循环水冷(OFWF)；5、强迫导向油循环风冷(ODAF)；6、强迫导向油循环水冷ODWF)。

按变压器选用导则的要求，冷却方式的选择推荐如下：1、油浸自冷31500kVA及以下、35kV及以下的产品；50000kVA及以下、110kV产品。

2 、油浸风冷12500kVA～63000kVA、35kV～110kV产品；75000kVA以下、110kV产品；40000kVA及以下、220kV产品。

3、强迫油循环风冷50000～90000kVA、220kV产品。

4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。

5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kVA及以上、110kV产品；120000kVA及以上、220kV产品；330kV级及500kV级产品。

选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。

即使空载也不能长时间运行。

因此，应选择两个独立电源供冷却器使用。

选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。

电源应选择两个独立电源。

冷却方式的标志对于干式变压器，冷却方式的标志按GB6450的规定。

对于油浸式变压器，用四个字母顺序代号标志其冷却方式。

第一个字母表示与绕组接触的内部冷却介质：O矿物油或燃点不大于300。

C的合成绝缘液体；K燃点大于300。

C的绝缘液体；1燃点不可测出的绝缘液体。

注：燃点用“克利夫兰开口杯法”试验。

第二个字母表示内部冷却介质的循环方式：N流经冷却设备和绕组内部的油流是自然的热对流循环；F冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D冷却设备中的油流是强迫循环，（至少）在主要绕组内的油流是强迫导向循环。

第三个字母表示外部冷却介质：A空气；W水。

第四个字母表示外部冷却介质的循环方式：N自然对流；F强迫循环（风扇、泵等）。

变压器冷却方式标准代号变压器是电力系统中常见的电气设备，用于将高电压变换为低电压或低电压变换为高电压。

在变压器的运行过程中，会产生大量的热量，如果不及时散热，会导致变压器温度过高，影响其正常运行，甚至损坏设备。

因此，变压器的冷却方式非常重要。

变压器的冷却方式通常由国际电工委员会（IEC）制定的标准代号来表示。

这些标准代号是根据变压器的冷却介质和冷却方式来命名的。

下面是一些常见的变压器冷却方式标准代号：1. AN：自然冷却自然冷却是指变压器通过自然对流来散热。

变压器的外壳通常设计成散热片状，增加表面积以提高散热效果。

这种冷却方式适用于小型变压器或运行环境温度较低的情况。

2. AF：强制风冷强制风冷是指通过风扇强制对变压器进行冷却。

变压器内部设置有风道，风扇通过风道将冷却空气吹入变压器内部，加速热量的散发。

这种冷却方式适用于中小型变压器或运行环境温度较高的情况。

3. AA：强制风冷和自然冷却的组合强制风冷和自然冷却的组合方式是指变压器既可以通过自然对流散热，也可以通过风扇强制冷却。

这种冷却方式适用于大型变压器或运行环境温度变化较大的情况。

4. FA：强制水冷和自然冷却的组合强制水冷和自然冷却的组合方式是指变压器既可以通过自然对流散热，也可以通过水冷系统进行冷却。

水冷系统通过循环水来吸收变压器产生的热量，然后通过冷却设备将热量散发出去。

这种冷却方式适用于大型变压器或运行环境温度较高的情况。

5. FN：强制水冷强制水冷是指变压器通过水冷系统进行冷却。

水冷系统通过循环水来吸收变压器产生的热量，然后通过冷却设备将热量散发出去。

这种冷却方式适用于大型变压器或运行环境温度较高的情况。

除了上述几种常见的冷却方式标准代号外，还有一些其他的冷却方式，如强制油冷、自冷式干式变压器等。

不同的冷却方式适用于不同的变压器类型和运行环境，选择合适的冷却方式可以提高变压器的散热效果，延长设备的使用寿命。

总之，变压器的冷却方式标准代号是根据变压器的冷却介质和冷却方式来命名的。

变压器常用的冷却方式有以下几种公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]变压器常用的冷却方式有以下几种： 1、油浸自冷(ONAN)； 2、油浸风冷(ONAF)； 3、强迫油循环风冷(OFAF)； 4、强迫油循环水冷(OFWF)； 5、强迫导向油循环风冷(ODAF)； 6、强迫导向油循环水冷ODWF)。

按变压器选用导则的要求，冷却方式的选择推荐如下： 1、油浸自冷 31500kVA及以下、35kV 及以下的产品； 50000kVA及以下、产品。

2 、油浸风冷 12500kVA～63000kVA、35kV～110kV产品；75000kVA以下、110kV产品； 40000kVA及以下、220kV产品。

3、强迫油循环风冷 50000～90000kVA、220kV产品。

4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。

5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kVA及以上、110kV产品； 120000kVA及以上、220kV产品； 330kV级及500kV级产品。

选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。

即使空载也不能长时间运行。

因此，应选择两个独立电源供使用。

选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。

电源应选择两个独立电源。

冷却方式的标志对于，冷却方式的标志按GB6450的规定。

对于，用四个字母顺序代号标志其冷却方式。

第一个字母表示与绕组接触的内部冷却介质：O 矿物油或燃点不大于300。

C的合成绝缘液体；K 燃点大于300。

C的绝缘液体；1 燃点不可测出的绝缘液体。

注：燃点用“克利夫兰开口杯法”试验。

第二个字母表示内部冷却介质的循环方式：N 流经冷却设备和绕组内部的油流是自然的热对流循环；F 冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D 冷却设备中的油流是强迫循环，（至少）在主要绕组内的油流是强迫导向循环。

变压器的四种冷却方式变压器是电力系统中常用的电力设备，它的工作原理是利用电磁感应原理，将输入电压变换为输出电压。

在变压器运行时，会产生一定的热量，如果不能及时散热，就会影响变压器的使用寿命。

因此，变压器需要进行冷却，常见的变压器冷却方式有四种，分别是自然冷却、强制风冷却、强制油冷却和强制水冷却。

自然冷却是指变压器在运行时，通过自然对流和辐射的方式散热。

这种方式适用于小型变压器，通常不需要专门的冷却设备，只需要将变压器放置在通风良好的环境中即可。

自然冷却的优点是结构简单、维护成本低，但是由于散热效率相对较低，所以适用于小型变压器。

强制风冷却是指通过风扇将空气强制循环冷却变压器。

这种方式适用于中小型变压器，通常在变压器外部安装风扇，通过风扇将空气吹到变压器表面，加速热量的散发。

强制风冷却的优点是散热效率高、使用寿命长，但是需要专门的风冷装置，增加了成本和维护难度。

强制油冷却是指通过油泵将变压器内部的冷却油强制循环冷却。

这种方式适用于大型变压器，通常在变压器内部安装散热器和油泵，通过油泵将冷却油循环流动，以达到高效散热的目的。

强制油冷却的优点是散热效率高、使用寿命长，但是需要专门的油冷装置，增加了成本和维护难度。

强制水冷却是指通过水泵将水强制循环冷却变压器。

这种方式适用于大型变压器，通常在变压器内部安装散热器和水泵，通过水泵将水循环流动，以达到高效散热的目的。

强制水冷却的优点是散热效率高、使用寿命长，但是需要专门的水冷装置，增加了成本和维护难度。

变压器冷却方式的选择应根据变压器的规模和使用环境来确定。

不同的冷却方式各有优缺点，在选择时需要综合考虑。

只有选择了合适的冷却方式，才能确保变压器的正常运行和长寿命。

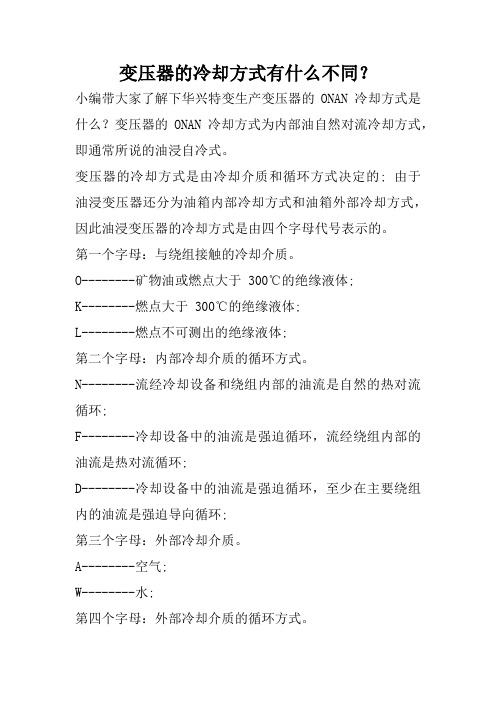

变压器的冷却方式有什么不同？
小编带大家了解下华兴特变生产变压器的ONAN 冷却方式是什么？变压器的ONAN 冷却方式为内部油自然对流冷却方式，即通常所说的油浸自冷式。

变压器的冷却方式是由冷却介质和循环方式决定的; 由于油浸变压器还分为油箱内部冷却方式和油箱外部冷却方式，因此油浸变压器的冷却方式是由四个字母代号表示的。

第一个字母：与绕组接触的冷却介质。

O--------矿物油或燃点大于 300℃的绝缘液体;
K--------燃点大于 300℃的绝缘液体;
L--------燃点不可测出的绝缘液体;
第二个字母：内部冷却介质的循环方式。

N--------流经冷却设备和绕组内部的油流是自然的热对流循环;
F--------冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环;
D--------冷却设备中的油流是强迫循环，至少在主要绕组内的油流是强迫导向循环;
第三个字母：外部冷却介质。

A--------空气;
W--------水;
第四个字母：外部冷却介质的循环方式。

N--------自然对流;
F--------强迫循环(风扇、泵等) 。

电气百科：油浸式变压器是怎样冷却的
油浸式变压器在做功的时候也是不断地进行向外散热的，对于油浸式变压器散热的时候会使得油浸式变压器内部的温度急剧升高的，这个时候油浸式变压器的运行就会受到影响。

油浸式变压器温度也是不断地进行提高的，当油浸式变压器的温度提高到一定的程度的时候就要进行冷却，要不然的话油浸式变压器很容易出现事故。

常见的油浸式变压器怎样进行冷却呢?一起来进行详细去看一下吧：
油浸式变压器
油浸式变压器的冷却方式为内部油自然对流冷却方式，即通常所说的油浸自冷式。

油浸式变压器的冷却方式是由冷却介质和循环方式决定的;由于油浸油浸式变压器还分为油箱内部冷却方式和油箱外部冷却方式，因此油浸油浸式变压器的冷却方式是由四个字母代号表示的。

个字母：与绕组接触的冷却介质。

O--------矿物油或燃点大于?300℃的绝缘液体;
K--------燃点大于?300℃的绝缘液体;
L--------燃点不可测出的绝缘液体。

第二个字母：内部冷却介质的循环方式。

N--------流经冷却设备和绕组内部的油流是自然的热对流循环;
F--------冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环;
D--------冷却设备中的油流是强迫循环。

以上是油浸式变压器常见的冷却方式和冷却的主要的过程供大家进行参考。

一般常用变压器的分类可归纳如下：
(1)按相数分：
1)单相变压器：用于单相负荷和三相变压器组。

2)三相变压器：用于三相系统的升、降电压。

(2)按冷却方式分：
1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

(3)按用途分：
1)电力变压器：用于输配电系统的升、降电压。

2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。

3)试验变压器：能产生高压，对电气设备进行高压试验。

4)特种变压器：如电炉变压器、整流变压器、调整变压器等。

(4)按绕组形式分：
1)双绕组变压器：用于连接电力系统中的两个电压等级。

2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

3)自耦变电器：用于连接不同电压的电力系统。

也可做为普通的升压或降后变压器用。

(5)按铁芯形式分：
1)芯式变压器：用于高压的电力变压器。

2)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于
电子仪器及电视、收音机等的电源变压器。

变压器常用的冷却方式变压器常用的冷却方式有以下几种：油浸自冷(ONAN)；油浸风冷(ONAF)；强迫油循环风冷(OFAF)；强迫油循环水冷(OFWF)；强迫导向油循环风冷(ODAF)；强迫导向油循环水冷ODWF)。

按变压器选用导则的要求，冷却方式的选择推荐如下：1 油浸自冷31500kVA及以下、35kV及以下的产品；50000kVA及以下、110kV产品。

2 油浸风冷12500kVA～63000kVA、35kV～110kV产品；75000kVA以下、110kV产品；40000kVA及以下、220kV产品。

3 强迫油循环风冷50000～90000kVA、220kV产品。

4 强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。

5 强迫导向油循环风冷或水冷(ODAF或ODWF)75000kVA及以上、110kV产品；120000kVA及以上、220kV产品；330kV级及500kV级产品。

选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。

即使空载也不能长时间运行。

因此，应选择两个独立电源供冷却器使用。

选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。

电源应选择两个独立电源。

第一个字母表示与绕组接触的内部冷却介质：O矿物油或燃点不大于300。

C的合成绝缘液体；K燃点大于300。

C的绝缘液体；1燃点不可测出的绝缘液体。

注：燃点用“克利夫兰开口杯法”试验。

第二个字母表示内部冷却介质的循环方式：N流经冷却设备和绕组内部的油流是自然的热对流循环；F冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D冷却设备中的油流是强迫循环，（至少）在主要绕组内的油流是强迫导向循环。

第三个字母表示外部冷却介质：A空气；W水。

第四个字母表示外部冷却介质的循环方式：N自然对流；F强迫循环（风扇、泵等）。

变压器的连接组标号Y表示星形连接，中性点不引出；Y0表示星形连接（新国标用YN yn表示），中性点引出；△表示三角形连接；老国标中高低压都用大写字母，新国标高压侧用大写字母，低压侧用小写字母。

不同电压等级变压器冷却方式一、引言在电力系统中，变压器是不可或缺的重要设备之一，它主要用于变换电压，以便实现电能传输和分配。

变压器的正常运行离不开有效的冷却系统，因为变压器在工作过程中会产生大量的热量，如果不能及时有效地散热，将会导致变压器过热甚至发生故障。

本文将介绍不同电压等级变压器的冷却方式，包括油浸冷却、风冷和水冷。

二、油浸冷却油浸冷却是一种常见的变压器冷却方式，尤其适用于中低压等级的变压器。

变压器的线圈和铁芯都被浸泡在绝缘油中，通过油的循环流动，将产生的热量传递给油，然后通过散热器将热量散发到周围空气中。

油浸冷却具有散热效果好、可靠性高的特点，但需要定期检查和更换绝缘油，且占地面积较大。

三、风冷风冷是一种常用的变压器冷却方式，适用于中压等级的变压器。

风冷变压器采用风扇将周围空气吹向变压器的散热器，通过强制对流的方式将热量带走。

风冷变压器不需要使用绝缘油，减少了维护成本，但由于依赖于自然风力或风扇，散热效果受到环境温度和风速的影响。

四、水冷水冷是一种高效的变压器冷却方式，主要适用于高压等级的变压器。

水冷变压器利用水来吸收和带走变压器产生的热量，通过水循环流动，将热量传递给冷却水，然后通过换热器将热量散发到周围环境中。

水冷变压器散热效果好，可靠性高，并且可以适应大功率变压器的散热需求，但需要专门的水冷系统，增加了设备成本和维护工作量。

五、比较分析油浸冷却、风冷和水冷是常见的变压器冷却方式，它们各有优缺点。

油浸冷却具有散热效果好、可靠性高的特点，适用于中低压等级的变压器；风冷变压器不需要使用绝缘油，减少了维护成本，但散热效果受到环境温度和风速的影响，适用于中压等级的变压器；水冷变压器散热效果好，可适应大功率变压器的散热需求，但需要专门的水冷系统，增加了设备成本和维护工作量，适用于高压等级的变压器。

六、结论根据变压器的电压等级不同，可以选择不同的冷却方式。

油浸冷却适用于中低压等级的变压器，具有散热效果好、可靠性高的特点；风冷适用于中压等级的变压器，不需要使用绝缘油，减少了维护成本；水冷适用于高压等级的变压器，散热效果好，可适应大功率变压器的散热需求。
