下载文档原格式

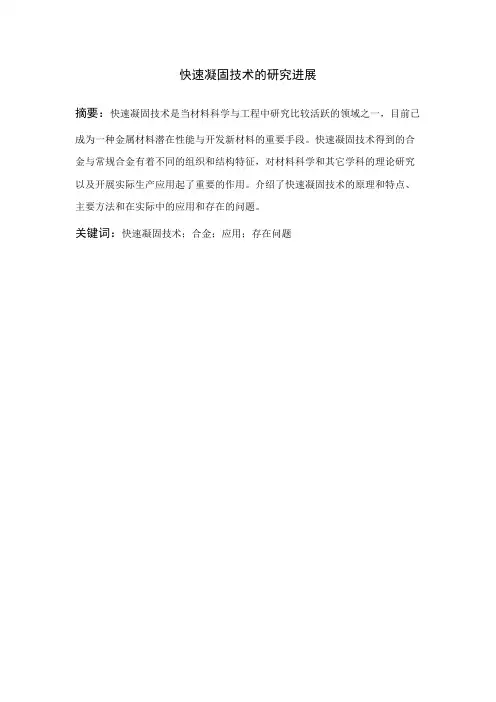

快速凝固技术的研究进展摘要：快速凝固技术是当材料科学与工程中研究比较活跃的领域之一，目前已成为一种金属材料潜在性能与开发新材料的重要手段。
快速凝固技术得到的合金与常规合金有着不同的组织和结构特征，对材料科学和其它学科的理论研究以及开展实际生产应用起了重要的作用。
介绍了快速凝固技术的原理和特点、主要方法和在实际中的应用和存在的问题。
关键词：快速凝固技术；合金；应用；存在问题1 引言随着对金属凝固技术的重视和深入研究，形成了许多种控制凝固组织的方法，其中快速凝固已成为一种具有挖掘金属材料潜在性能与发展前景的开发新材料的重要手段，同时也成了凝固过程研究的一个特殊领域[1]。
过去常规铸造合金之所以会出现晶粒粗大，偏析严重、铸造性能差等缺陷的主要原因是合金凝固时的过冷度和凝固速度很小，这是由于它们凝固时的冷速很小而引起的。
要消除铸造合金存在的这些缺陷，突破研制新型合金的障碍，核心是要提高熔体凝固时的过冷度，从而提高凝固速度，因此出现了快速凝固技术。
目前，快速凝固技术作为一种研制新型合金材料的技术已开始研究了合金在凝固时的各种组织形态的变化以及如何控制才能得到符合实际生活、生产要求的合金。
着重于大的温度梯度和快的凝固速度的快速凝固技术，正在走向逐步完善的阶段。
2 快速凝固技术1960年美国的Duwez等用铜辊快淬法，首次使液态合金在大于107K/S的冷却速度下凝固，在Cu—Si合金中发现了无限固溶的连续固溶体；在Ag—Ge合金中出现新的亚稳相；在Au—Si合金中形成非晶结构。
在快速冷却所形成的亚稳结晶组织中，出现了一系列前所未见的重要的结构特征，表现出各种各样比常规合金优异的使用性能[2]。
此后，快速凝固技术和理论得到迅速发展，成为材料科学与工程研究的一个热点。
快速凝固是指通过对合金熔体的快速冷却(≥104～106 K/s)或非均质形核被遏制，使合金在很大过冷度下，发生高生长速率(≥1～100 cm/s)凝固[3]。
快速凝固技术国内外发展及其应用1.快速凝固技术国内外发展随着对金属凝固技术的重视和深入研究，形成了许多种控制凝固组织的方法，其中快速凝固已成为一种具有挖掘金属材料潜在性能与发展前景的开发新材料的重要手段，同时也成了凝固过程研究的一个特殊领域。
快速凝固的概念和技术源于20世纪60年代初Duwez等人的研究，他们发现某些共晶合金在平衡条件下本应生成双相混合物，但当液态合金以足够快的冷却速度凝固合金液滴被气体喷向冷却板时，则可能生成过饱和固溶体、非平衡晶体，更进一步生成非晶体。
上述结果稍后被许多研究结果所证实，而且由此发现一些材料具有超常的性能，如电磁、电热、强度和塑性等方面的性能，出现了用于电工、电子等方面的非晶材料。
20世纪70年代出现了用快速凝固技术处理的晶态材料，80年代人们逐渐把注意力转向各种常规金属材料的快速凝固制备上，90年代大块非晶合金材料的开发与应用取得重大进展。
快速凝固技术是目前冶金工艺和金属材料专业的重要领域，也是研究开发新材料手段。
快速凝固一般指以大于105〜106K/S的冷却速率进行液相凝固成固相，是一种非平衡的凝固过程，通常生成亚稳相（非晶、准晶、微晶和纳米晶），使粉末和材料具有特殊的性能和用途。
由于凝固过程的快冷、起始形核过冷度大生长速率高,使固液界面偏离平衡，因而呈现出一系列与常规合金不同的组织和结构特征。

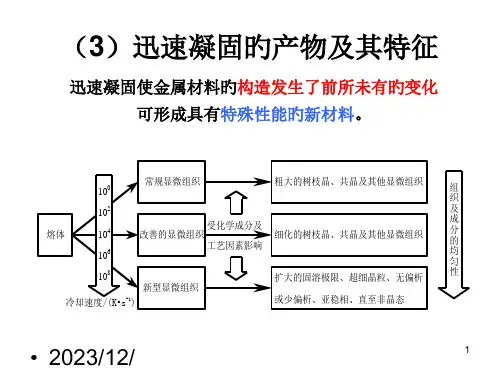

加快冷却速度和凝固速率所起的组织及结构特征可以近似地用图1来表示。
从上图我们不难看出，随着冷却速度的加快，材料的组织及结构发生着显著的变化，可以肯定地说，它也将带来性能上的显著变租1］。
快速凝固技术得到的合金具有超细的晶粒度，无偏析或少偏析的微晶组织，形成新的亚稳相和高的点缺陷密度等与常规合金不同的组织和结构特征。
实现快速凝固的三种途径包括：动力学急冷法；热力学深过冷法；快速定向凝固法。
由于凝固过程的快冷，起始形核过冷度大，生长速率高，使固液界面偏离平衡，因而呈现出一系列与常规合金不同的组织和结构特征。
快速凝固技术摘要：快速凝固已成为一种具有挖掘金属材料潜在性能与发展前景的开发新材料的重要手段, 同时也成了凝固过程研究的一个特殊领域。
过去对凝固过程的模拟考虑了在熔融状态下的热传导和凝固过程潜热的释放，不考虑金属在型腔内必然存在的流动以及金属在凝固过程中存在的流动。
目前快速凝固技术作为一种研制新型合金材料的技术已开始研究了合金在凝固时的各种组织形态的变化以及如何控制才能得到符合实际生活、生产要求的合金。
着重于大的温度梯度和快的凝固速度的快速凝固技术，正在走向逐步完善的阶段。
快速凝固技术一般指以大于105K/s-106K/s的冷却速率进行液相凝固成固相，是一种非平衡的凝固过程，通常生成亚稳相(非晶、准晶、微晶和纳米晶)，使粉末和材料具有特殊的性能和用途。
快速凝固技术得到的合金具有超细的晶粒度，无偏析或少偏析的微晶组织，形成新的亚稳相和高的点缺陷密度等与常规合金不同的组织和结构特征。
由于凝固过程的快冷，起始形核过冷度大，生长速率高，使固液界面偏离平衡，因而呈现出一系列与常规合金不同的组织和结构特征。
关键词：快速凝固理论研究组织特征快速凝固方法引言：随着科学技术的发展，对金属凝固技术的重视和深入研究, 形成了许多种控制凝固组织的方法, 其中快速凝固已成为一种具有挖掘金属材料潜在性能与发展前景的开发新材料的重要手段, 同时也成了凝固过程研究的一个特殊领域。
过去对凝固过程的模拟考虑了在熔融状态下的热传导和凝固过程潜热的释放, 不考虑金属在型腔内必然存在的流动以及金属在凝固过程中存在的流动。
目前快速凝固技术作为一种研制新型合金材料的技术已开始研究了合金在凝固时的各种组织形态的变化以及如何控制才能得到符合实际生活、生产要求的合金。
一凝固过程理论研究凝固过程中固液界面形态稳定性理论成分过冷理论成分过冷理论起源于凝固过程中溶质原子在固液界面上的富集。
这种富集的结果是在距固液界面前沿的液相中不同的距离内具有不同的溶质浓度，可由式表示。
《快速凝固-粉末冶金制备块体5083纳米晶铝合金研究》篇一快速凝固-粉末冶金制备块体5083纳米晶铝合金研究一、引言铝合金作为一种轻质、高强度且耐腐蚀的金属材料，在现代工业和科研领域中得到了广泛的应用。
其中，5083铝合金以其优良的机械性能和加工性能，在航空、汽车、船舶等领域具有重要地位。
然而，传统的铸造方法制备的铝合金往往存在晶粒粗大、力学性能不高等问题。
为了解决这些问题，研究者们开始探索新的制备技术，其中快速凝固/粉末冶金技术因其独特的优势受到了广泛的关注。
本文将重点研究快速凝固/粉末冶金制备块体5083纳米晶铝合金的过程及性能特点。
二、研究内容与方法（一）材料与设备本实验所使用的原材料为5083铝合金粉末，设备主要包括快速凝固设备、粉末冶金设备以及相关的检测设备。
（二）实验方法1. 快速凝固制备纳米晶铝合金粉末：通过快速凝固技术，将5083铝合金粉末在高温下进行熔炼，并迅速冷却，得到纳米晶铝合金粉末。
2. 粉末冶金制备块体：将快速凝固得到的纳米晶铝合金粉末进行压制、烧结等处理，得到块体铝合金材料。
（三）研究内容本实验主要研究快速凝固/粉末冶金制备块体5083纳米晶铝合金的工艺过程及性能特点，包括材料的组织结构、力学性能、耐腐蚀性能等。
三、实验结果与分析（一）组织结构分析通过X射线衍射、扫描电子显微镜等手段对块体5083纳米晶铝合金的组织结构进行分析，发现其晶粒尺寸明显小于传统铸造方法制备的铝合金，具有较高的晶粒密度。
（二）力学性能分析对块体5083纳米晶铝合金进行拉伸、压缩等力学性能测试，发现其具有较高的强度和塑性，与传统铸造方法制备的铝合金相比，具有明显的优势。
（三）耐腐蚀性能分析通过电化学腐蚀等方法对块体5083纳米晶铝合金的耐腐蚀性能进行分析，发现其具有较好的耐腐蚀性能，能够在恶劣的环境中保持良好的性能。
四、讨论与结论（一）讨论快速凝固/粉末冶金技术能够有效地制备出晶粒细小、性能优良的5083纳米晶铝合金。

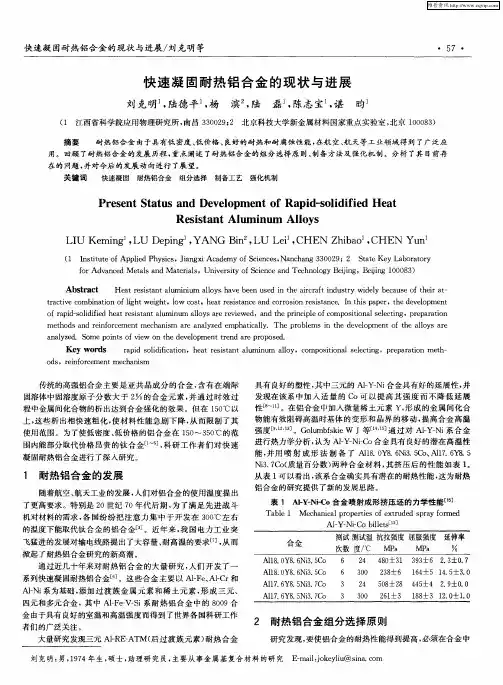

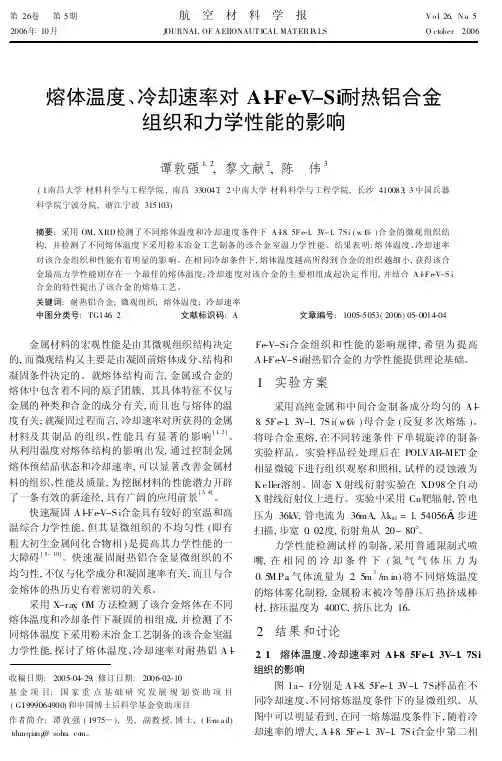

第26卷 第5期2006年10月航 空 材 料 学 报J OURNAL OF A ERONAUT ICAL MAT ER I A LSV o.l 26,N o .5O ctober 2006熔体温度、冷却速率对A-l Fe -V -Si 耐热铝合金组织和力学性能的影响谭敦强1,2,黎文献2,陈 伟3(1南昌大学材料科学与工程学院,南昌330047;2中南大学材料科学与工程学院,长沙410083;3中国兵器科学院宁波分院,浙江宁波315103)摘要:采用OM,XRD 检测了不同熔体温度和冷却速度条件下A -l 8.5F e -1.3V-1.7Si (w t %)合金的微观组织结构,并检测了不同熔体温度下采用粉末冶金工艺制备的该合金室温力学性能。
结果表明:熔体温度、冷却速率对该合金组织和性能有着明显的影响。
在相同冷却条件下,熔体温度越高所得到合金的组织越细小,获得该合金最高力学性能则存在一个最佳的熔体温度;冷却速度对该合金的主要相组成起决定作用,并结合A -l F e -V-S i 合金的特性提出了该合金的熔炼工艺。
关键词:耐热铝合金;微观组织;熔体温度;冷却速率中图分类号:TG146.2 文献标识码:A 文章编号:1005-5053(2006)05-0014-04收稿日期:2005-04-29;修订日期:2006-02-10基金项目:国家重点基础研究发展规划资助项目(G1999064900)和中国博士后科学基金资助项目作者简介:谭敦强(1975)),男,副教授,博士,(E -m a il)tdunqiang @sohu .co m 。
金属材料的宏观性能是由其微观组织结构决定的,而微观结构又主要是由凝固前熔体成分、结构和凝固条件决定的。
就熔体结构而言,金属或合金的熔体中包含着不同的原子团簇,其具体特征不仅与金属的种类和合金的成分有关,而且也与熔体的温度有关;就凝固过程而言,冷却速率对所获得的金属材料及其制品的组织、性能具有显著的影响[1,2]。

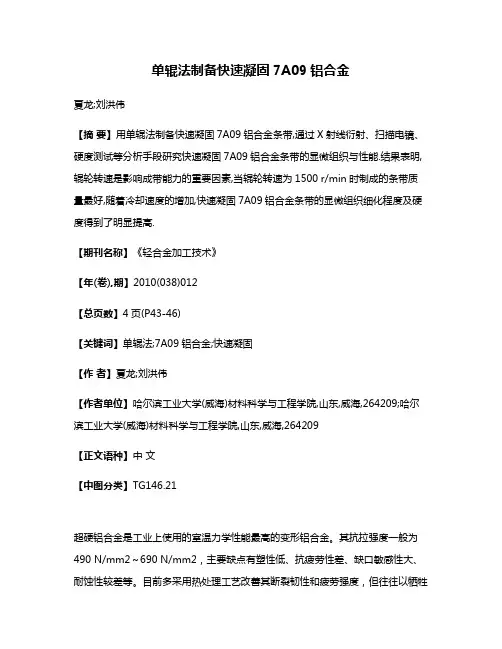

单辊法制备快速凝固7A09铝合金夏龙;刘洪伟【摘要】用单辊法制备快速凝固7A09铝合金条带,通过X射线衍射、扫描电镜、硬度测试等分析手段研究快速凝固7A09铝合金条带的显微组织与性能.结果表明,辊轮转速是影响成带能力的重要因素,当辊轮转速为1500 r/min时制成的条带质量最好,随着冷却速度的增加,快速凝固7A09铝合金条带的显微组织细化程度及硬度得到了明显提高.【期刊名称】《轻合金加工技术》【年(卷),期】2010(038)012【总页数】4页(P43-46)【关键词】单辊法;7A09铝合金;快速凝固【作者】夏龙;刘洪伟【作者单位】哈尔滨工业大学(威海)材料科学与工程学院,山东,威海,264209;哈尔滨工业大学(威海)材料科学与工程学院,山东,威海,264209【正文语种】中文【中图分类】TG146.21超硬铝合金是工业上使用的室温力学性能最高的变形铝合金。
其抗拉强度一般为490 N/mm2～690 N/mm2，主要缺点有塑性低、抗疲劳性差、缺口敏感性大、耐蚀性较差等。
目前多采用热处理工艺改善其断裂韧性和疲劳强度，但往往以牺牲其强度为代价［1－4］。
采用快速凝固方法，将合金晶粒细化，是提高材料性能的一个合理地途径。
目前研究主要集中在工艺参数的优化及纳米晶形成机理等方面［5－6］。
Nikanorow等对Al-Si合金快速凝固的组织与力学性能进行了试验研究［7］。
Zhou等对Al纳米晶材料制备过程晶核长大机制进行了系统研究［8－9］。
赵爱民等研究了冷却速度对过共晶 Al-Si硅合金凝固组织和耐磨性能的影响［10］。
本试验采用单辊甩带的方法，通过合理地选择工艺参数，快速凝固制备超硬铝合金材料。
采用X射线衍射、扫描电镜、硬度测试等分析手段，分析铜辊转速对材料组织、性能的影响。
1 试验方法采用单辊甩带的方法，快速凝固制备7A09铝合金材料，采用丙酮溶液清洗辊面。
将7A09铝合金铸锭约15 g放入带有喷嘴的坩埚中，经电阻炉加热熔化，加压后将合金熔体喷射到旋转的铜辊上，制成快凝合金薄带。
Material Sciences 材料科学, 2019, 9(6), 564-572Published Online June 2019 in Hans. /journal/mshttps:///10.12677/ms.2019.96072Microstructure and Mechanical Propertiesof AlSi10Mg Alloy Fabricated by SLMTechnologyXin Li1,2, Zhenghua Huang2*, Wenjun Qi2, Juan Wang1, Yajiang Li1, Jianye Liu31School of Materials Science and Engineering, Shandong University, Jinan Shandong2Guangdong-Hong Kong Joint Research and Development Center on Advanced Manufacturing Technology for Light Alloys, Guangdong Institute of Materials and Processing, Guangzhou Guangdong3Guangdong Hanbang Laser Technology Co. Ltd., Zhongshan GuangdongReceived: May 27th, 2019; accepted: Jun. 10th, 2019; published: Jun. 17th, 2019AbstractAlSi10Mg samples were fabricated by SLM technology under the process parameters where laser power, scanning speed, scanning interval and layer thickness were 450 W, 3800 mm/s, 60 μm and30 μm, respectively. Phase composition and microstructure were analyzed by XRD, OM and SEM,and meanwhile the hardness and tensile mechanical properties at ambient temperature were stu-died. The results show that the microstructure mainly consists of Al matrix, Si phase and a little Mg2Si phase. Microstructure of cross section mainly consists of uniform “band” strips. The stripe can be divided into inner fine crystal zone, heat affected zone and boundary coarse grain zone.Microstructure of longitudinal section mainly consists of uniform “U-shaped” stripes. The bounda-ries between the stripes are clear; meanwhile the stripes are divided into inner equiaxed crystal zone and boundary columnar crystal zone. The sample obtained under this parameter exhibits excellent comprehensive mechanical properties, where the tensile strength, yield strength and elongation reach 470 MPa, 327 MPa and 8.0%, respectively.KeywordsLaser Selective Melting, AlSi10Mg Alloy, Microstructure, Mechanical PropertySLM成形AlSi10Mg合金的组织与力学性能李鑫1,2，黄正华2*，戚文军2，王娟1，李亚江1，刘建业31山东大学材料科学与工程学院，山东济南2广东省材料与加工研究所，粤港轻合金先进制造技术联合研发中心，广东广州*通讯作者。

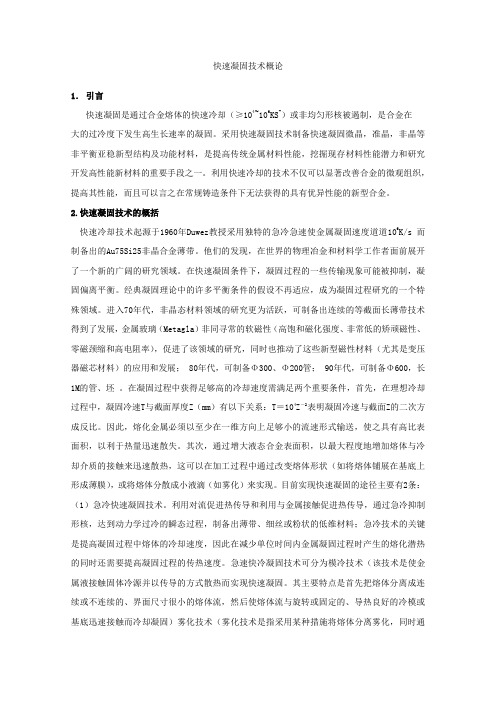

快速凝固技术概论1．引言快速凝固是通过合金熔体的快速冷却（≥104~106KS-）或非均匀形核被遏制，是合金在大的过冷度下发生高生长速率的凝固。
采用快速凝固技术制备快速凝固微晶，准晶，非晶等非平衡亚稳新型结构及功能材料，是提高传统金属材料性能，挖掘现存材料性能潜力和研究开发高性能新材料的重要手段之一。
利用快速冷却的技术不仅可以显著改善合金的微观组织，提高其性能，而且可以言之在常规铸造条件下无法获得的具有优异性能的新型合金。
2.快速凝固技术的概括快速冷却技术起源于1960年Duwez教授采用独特的急冷急速使金属凝固速度道道106K/s 而制备出的Au75Si25非晶合金薄带。
他们的发现，在世界的物理冶金和材料学工作者面前展开了一个新的广阔的研究领域。
在快速凝固条件下，凝固过程的一些传输现象可能被抑制，凝固偏离平衡。
经典凝固理论中的许多平衡条件的假设不再适应，成为凝固过程研究的一个特殊领域。
进入70年代，非晶态材料领域的研究更为活跃，可制备出连续的等截面长薄带技术得到了发展，金属玻璃（Metagla）非同寻常的软磁性（高饱和磁化强度、非常低的矫顽磁性、零磁颈缩和高电阻率），促进了该领域的研究，同时也推动了这些新型磁性材料（尤其是变压器磁芯材料）的应用和发展； 80年代，可制备Φ300、Φ200管； 90年代，可制备Φ600，长1M的管、坯。
在凝固过程中获得足够高的冷却速度需满足两个重要条件，首先，在理想冷却过程中，凝固冷速T与截面厚度Z（mm）有以下关系：T＝104Z－2表明凝固冷速与截面Z的二次方成反比。
因此，熔化金属必须以至少在一维方向上足够小的流速形式输送，使之具有高比表面积，以利于热量迅速散失。

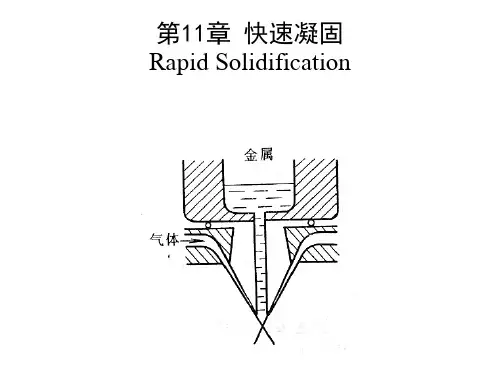

其次，通过增大液态合金表面积，以最大程度地增加熔体与冷却介质的接触来迅速散热，这可以在加工过程中通过改变熔体形状（如将熔体铺展在基底上形成薄膜），或将熔体分散成小液滴（如雾化）来实现。
目前实现快速凝固的途径主要有2条：（1）急冷快速凝固技术。
CMT工艺增材制造AlCu合金的组织与性能研究1、本文概述随着技术的不断进步，增材制造（AM）技术，也称为3D打印技术，已逐渐渗透到各个工业领域，为复杂结构的制造提供了新的可能性。
CMT（Cold Metal Transfer，冷金属转移）作为一种新的增材制造技术，由于其独特的工艺特点和优势，越来越受到研究者的关注。
本文旨在探索CMT技术在AlCu合金（铝合金-铜合金）增材制造中的应用，特别是对其组织和性能的研究。
由于其优异的力学性能和耐腐蚀性，AlCu合金在航空航天、汽车制造、电子封装等领域具有广阔的应用前景。
传统的减法制造技术（如铸造、锻造、机械加工等）在制造复杂形状和结构的AlCu合金部件时面临着许多挑战。
将CMT技术用于AlCu合金的增材制造，不仅可以实现复杂结构的直接制造，还可以优化材料的微观结构，提高其综合性能。
本文将首先介绍CMT工艺的基本原理和特点，然后重点研究CMT 工艺在AlCu合金增材制造中的微观组织演变规律，包括微观组织、相组成和晶粒形态。
将对CMT增材制造的AlCu合金的力学性能（如硬度、强度、韧性等）、热稳定性和耐腐蚀性进行进一步研究。
本文将讨论CMT增材制备AlCu合金应用前景和潜在挑战，以期为相关领域的研究和应用提供参考。
2、增材制造合金的制备工艺在利用冷金属转移（CMT）技术增材生产AlCu合金的研究中，制备过程至关重要。
CMT是一种新型的增材制造技术，其独特之处在于能够在低温下实现精确的金属转移，从而生产出高质量的金属部件。
本研究采用CMT工艺制备了AlCu合金，并探讨了其结构与性能之间的关系。
制备过程首先涉及原材料的选择和制备。
选择高纯度的铝和铜作为基材，并按照预定的合金组成比例进行混合。
将制备的原材料熔化，得到均匀的AlCu合金锭。
熔化过程中需要严格控制温度和时间，以避免杂质的引入和合金成分的偏析。
对熔化的AlCu合金锭进行加工，以制备适用于CMT工艺增材制造的线材。
快速凝固铝合金的组织与性能摘要：速凝固技术；过去对凝固过程的模拟只考虑在熔融状态下的热传导和凝固过程中潜热的释放，很少考虑金属熔体在型腔内必然存在的流动以及金属熔体在凝固过程中存在的流动，目前，快速凝固技术作为一种研制新型合金材料的技术一开始研究合金在凝固时的各种组织形态的变化以及如何控制才能到符合实际生活，生产要求的合金着重研究高的温度梯度和快的凝固速度的快速凝固技术正在走向逐步完善阶段。
快速凝固原理及凝固组织：快速凝固是指通过对合金熔体的快速冷却（≥104-106k/s）或非均质形核备遏制，是合金在很大过冷度下，发生高生长速率（≥1-100cm/s）凝固。
由于凝固过程的快冷，起始形核过冷度大，生长速率高是古冶界面偏离平衡，因而呈现出一系列于常规合金不同的组织和结构特征，加快冷却速度和凝固速率所应起的组织及结构特征可以近似用表来表示。
本实验利用真空系统下的金属熔液快速凝固装置，获得高真空后，充入一定压力的惰性气体，熔炼铝合金在熔融状态下以细直径金属液柱方式喷射到铜模具中，液流发生横向铺展并在纯铜模具中快速凝固。
由于整个过程的浇注时间在很大程度上被分散、延迟，热耗散可以快速、充分进行，从而可获得层状铝合金。
关键词：铜模具；射流沉积；亚稳块体材料；层状复合材料The Study on the Aluminum Alloy by Rapid Solidification Based on Reciprocate MotionCooling ModelAbstract:Rapid solidification is the way to get the non-steady state metal by the rapid cooling much more fast than the cooling rate for the equilibrium materials, and amorphous, nano-crystalline and some limiting structural or functional materials can be obtained.In this work, jet solidification in the cooling model with the computer controlled reciprocating motion protected under vacuum or inert gas was used to obtain the layer Al alloys. After the Al alloy was molten in a quartz tube, the alloy liquid was jet out ofa little hole under the tube inside a copper die by high pressure Ar gas, and alloy liquid lateral spread and solidify in the model. The process were repeated foe many times, and accumulation like a wall growing up. Since the pouring time of the entire process was delay and dispersed, heat was quickly and fully dissipated, so the bulk layer Al alloy was obtained. The alloy be with the high density and fine structure.Microstructure observation, hardness testing, tensile test were carried out for the alloy. The aluminum alloyBy precise control of the working parameter, the test was adjust to obtained the needed materials. The interface of multi-layer homogeneous composite was studied, such as superheat of the molten metal, the relationship between the liquid jetting parameters and solidification process, metallurgical complex process, heat dissipation process and control of the materials deposition growth process were also analyzed. The experiences was obtained for the fabrication of multi-layer deposition composites of high melting point metals and alloys.Keywords:reciprocating motion; jetting sediment; metestable bulk materials;composite materials目录第1章绪论 (1)1.1 引言 (1)1.2 铝合金及其主要分类 (1)1.2.1 铝合金的分类 (1)1.2.2 变形铝合金 (2)1.2.3 铸造铝合金 (2)第2章实验方法 (2)2.1实验原理 (2)2.2实验设备 (3)2.3实验过程 (4)第3章实验结果与讨论 (5)3.1铝合金试样的制备 (5)3.2层状铝合金的组织 (6)3.3硬度测试实验结果 (6)3.4快速凝固的冷速 (6)第4章结论 (7)第1章绪论1.1非晶材料简介非晶合金具有长程无序、短程有序的结构，与晶态合金相比，具备许多特有的性能，如高硬度、高强度、高电阻、耐蚀及耐磨等，为材料科研工作者开发高性能的功能材料和结构材料提供了巨大的潜力。
块体非晶合金形成的成分和结构条件影响非晶形成能力的因素有：合金中原子的键合特征、电子结构、原子尺寸的相对大小、各组元的相对含量、合金的热力学性质以及相应的晶态结构等。
一般情况，如果某种物质对应的晶体结构很复杂，原子之间的键合较强，并且有特定的指向，其形成非晶结构在动力学上要容易一些。
对非晶形成的可能性Inoue总结了3条实验规律：(1)合金由3种以上组元构成；(2)各组元原子尺寸差别较大，一般大于12%；(3) 3个组元具有负的混合热。
从液态到形成非晶态，原子结构几乎不发生变化，各组成元素之间一般具有大于12%的原子尺寸差异和负的混合热，这样能够形成紧密随机堆垛结构，能够增大固液界面能，抑制结晶形核，也增大了长程范围内原子的重排困难性，抑制了晶体的生长，从而形成非晶态结构。
块体非晶合金材料的制备方法在早期，非晶材料的制备，首先采用快速凝固法制备非晶粉末，然后用粉末冶金方法将粉末压制或粘结成型。
20世纪90年代初发现了具有极低临界冷却速率的合金系列，可以直接从液相获得块体非晶固体。
目前，块体非晶合金的制备方法基本可划分为直接凝固法和粉末固结成形法。
形成能力和宽的过冷液相区ΔTx，并且形成一种与传统非晶合金不同的新型非晶态组织，其特点为：原子呈高度密堆排列；产生新的区域原子组构；存在相互吸引的长程均匀性。
Takeuchi等计算了351种三元非晶态合金系及其二元子系统的混合焓(ΔH)和错配熵(ΔS/KB)，进一步完善了Inoue准则。
Inoue准则被普遍接受，并依据它发现了许多能形成大块非晶的合金系，如Mg基、Al基、Fe基、Zr基、La基、Ti基、Cu基等。
直接凝固法具体包括：水淬法，铜模铸造法，吸入铸造法，高压铸造，磁悬浮熔炼，单向熔化法等。
粉末固结成形法该方法是利用非晶合金特有的在过冷液相区间的超塑成形能力，将非晶粉末加压固结成形。
粉末固结成形法只需制备低维形状的非晶粉末，因此可以在一定程度上突破块体非晶合金尺寸上的限制，是一种极有前途的块体非晶合金的制备方法[6]。
进行非晶粉末固结成形的粉末冶金技术通常有热压烧结(HP)、热等静压烧结(HIP)等。
除传统的粉末冶金技术外，最近有报道利用放电等离子烧结(Spark Plasma Sintering, SPS)技术将非晶粉末致密化制备块体非晶合金材料。
SPS技术是利用外加脉冲强电流形成的电场清洁粉末颗粒表面氧化物和吸附的气体，并活化粉末颗粒表面，提高颗粒表面的扩散能力，再在外加压力下利用强电流短时加热粉体进行快速烧结致密化。
其消耗的电能仅为传统烧结工艺的1/5~1/3。
SPS技术具有如下优点:烧结温度低(比HP和HIP低200~300 ℃)、烧结时间短(只需3~10 min)，而HP和HIP需要120~300 min)、单件能耗低；烧结机理特殊，赋予材料新的结构与性能；烧结体密度高，显微组织均匀，是一种近净成形技术；操作简单。
SPS技术作为一种近年来迅速发展的新兴快速烧结技术，是一种很有前途的非晶粉末固结技术。
由于其具有烧结温度低、烧结时间短、能够快速固结粉末制备致密的块体材料，因此，SPS技术可以应用于制备需要抑制晶化形核的非晶块体材料。
其烧结机理是在极短的时间内，粉末间放电，快速熔化，在压力作用下非晶粉末还没来得及晶化就已经发生烧结，而后通过很快的冷却速度，非晶态结构被保存下来，从而得到致密的块体非晶态合金。
Shen和Inoue利用SPS技术制备出了直径为20 mm、厚度为5mm Fe65Co10Ga5P12C4B4大块铁基非晶合金，其相对密度高达99.7%，且具有良好的软磁性能。
韩国的Taek-SooKim利用SPS技术制备出了Cu54Ni6Zr22Ti18铜基非晶合金，玻璃转变温度为712 K，过冷温区(ΔT = Tx－Tg)为55 K，相对密度98%以上。
韩国的Choi等利用SPS技术烧结制备出了Al-La-Ni-Fe非晶合金，其相对密度为96%，ΔT高达74 K。
块体非晶合金材料的性能应用，与晶态合金相比，非晶态合金在物理性能(力、热、电、磁)和化学性能等方面都发生了显著的变化。
非晶合金的力学性能及应用。
非晶合金与普通钢铁材料相比，有相当突出的高强度、高韧性和高耐磨性。
根据这些特点利用非晶态材料和其它材料可以制备成优良的复合材料，也可以单独制成高强度耐磨器件。
