磁场中的旋转圆、放缩圆、平移圆、磁聚焦模型1.高考命题中，带电粒子在有界磁场中的运动问题，常常涉及到临界问题或多解问题，粒子运动轨迹和磁场边界相切经常是临界条件。
带电粒子的入射速度大小不变，方向变化，轨迹圆相交与一点形成旋转圆。
带电粒子的入射速度方向不变，大小变化，轨迹圆相切与一点形成放缩圆。
2.圆形边界的磁场，如果带电粒子做圆周运动的半径如果等于磁场圆的半径，经常创设磁聚焦和磁发散模型。
一、分析临界极值问题常用的四个结论(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切.(2)当速率v 一定时，弧长越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长,(3)当速率v 变化时，圆心角大的，运动时间长，解题时一般要根据受力情况和运动情况画出运动轨迹的草图，找出圆心，再根据几何关系求出半径及圆心角等(4)在圆形匀强磁场中，当运动轨远圆半径大于区域圆半径时，入射点和出射点为磁场直径的两个端点时轨迹对应的偏转角最大(所有的弦长中直径最长)。
二、“放缩圆”模型的应用适用条件速度方向一定，大小不同粒子源发射速度方向一定，大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化轨迹圆圆心共线如图所示(图中只画出粒子带正电的情景)，速度v 越大，运动半径也越大。
可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线PP ′上界定方法以入射点P 为定点，圆心位于PP ′直线上，将半径放缩作轨迹圆，从而探索出临界条件，这种方法称为“放缩圆”法三、“旋转圆”模型的应用适用条件速度大小一定，方向不同粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射入初速度为v 0，则圆周运动半径为R =mv 0qB。
如图所示轨迹圆圆心共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点P 为圆心、半径R =mv 0qB的圆上界定方法将一半径为R =mv 0qB的圆以入射点为圆心进行旋转，从而探索粒子的临界条件，这种方法称为“旋转圆”法四、“平移圆”模型的应用适用条件速度大小一定，方向一定，但入射点在同一直线上粒子源发射速度大小、方向一定，入射点不同，但在同一直线的带电粒子进入匀强磁场时，它们做匀速圆周运动的半径相同，若入射速度大小为v 0，则半径R =mv 0qB，如图所示轨迹圆圆心共线带电粒子在磁场中做匀速圆周运动的圆心在同一直线上，该直线与入射点的连线平行界定方法将半径为R =mv 0qB的圆进行平移，从而探索粒子的临界条件，这种方法叫“平移圆”法五、“磁聚焦”模型1．带电粒子的会聚如图甲所示，大量的同种带正电的粒子，速度大小相同，平行入射到圆形磁场区域，如果轨迹圆半径与磁场圆半径相等(R =r )，则所有的带电粒子将从磁场圆的最低点B 点射出．(会聚)证明：四边形OAO ′B 为菱形，必是平行四边形，对边平行，OB 必平行于AO ′(即竖直方向)，可知从A 点发出的带电粒子必然经过B 点．2．带电粒子的发散如图乙所示，有界圆形磁场的磁感应强度为B ，圆心为O ，从P 点有大量质量为m 、电荷量为q 的正粒子，以大小相等的速度v 沿不同方向射入有界磁场，不计粒子的重力，如果正粒子轨迹圆半径与有界圆形磁场半径相等，则所有粒子射出磁场的方向平行．(发散)证明：所有粒子运动轨迹的圆心与有界圆圆心O 、入射点、出射点的连线为菱形，也是平行四边形，O 1A (O 2B 、O 3C )均平行于PO ，即出射速度方向相同(即水平方向)．(建议用时：60分钟)一、单选题1地磁场能抵御宇宙射线的侵入，赤道剖面外地磁场可简化为包围地球一定厚度的匀强磁场，方向垂直该部面，如图所示，O为地球球心、R为地球半径，假设地磁场只分布在半径为R和2R的两边界之间的圆环区域内(边界上有磁场)，磷的应强度大小均为B，方向垂直纸面向外。
2023届高三物理一轮复习重点热点难点专题特训专题59 带电粒子在磁场中平移圆、放缩圆、旋转圆、磁聚焦模型特训目标特训内容目标1 带电粒子在磁场中平移圆模型（1T—4T）目标2 带电粒子在磁场中放缩圆模型（5T—8T）目标3 带电粒子在磁场中旋转圆模型（9T—12T）目标4 带电粒子在磁场中磁聚焦模型（13T—16T）【特训典例】一、带电粒子在磁场中平移圆模型1．如图所示，在顶角为23π的等腰三角形BAC内充满着磁感应强度大小为B且垂直纸面向外的匀强磁场（图中未画出）。
一群质量为m、电荷量为＋q、速度为v的带电粒子垂直AB 边射入磁场，已知从AC边射出且在磁场中运动时间最长的粒子，离开磁场时速度垂直于AC边。
不计粒子重力和粒子间相互作用力。
下列判断中正确的是（）A．等腰三角形BAC中AB边的长为2mv qBB．粒子在磁场中运动的最长时间为43m qB πC．从A点射入的粒子离开磁场时的位置与A点的距离为mv qBD．若仅将磁场反向，则从A点射入的粒子在磁场中运动的时间将比改变前缩短【答案】AC【详解】A．由题意可确定运动时间最长的粒子若垂直AC离开，其轨迹圆心必为A点，其轨道必与BC边相切，则由几何关系可知AB边长为半径的两倍，由2mvBqvr=可得mvrqB=则22BA r qB mv==故A 正确； B ．粒子运动时间最长时，圆心角为23πθ=则运动时间为122233m m t T Bq Bq θπππ==⨯=故B 错误； CD ．由几何关系可知，从A 点射入的粒子不论磁场向外还是改为向里，粒子速度的偏转角都是60°，轨迹均为六分之一圆周，则运动时间相同，离开磁场时的位置与A 点的距离为等于半径mvqB，故C 正确，D 错误。
故选AC 。
2．如图所示，在直角三角形ABC 内充满垂直纸面向外的匀强磁场（图中未画出），AB 边长度为d ，∠B=6π．现垂直AB 边射入一群质量均为m 、电荷量均为q 、速度大小均为v 的带正电粒子，已知垂直AC 边射出的粒子在磁场中运动的时间为t ，而运动时间最长的粒子在磁场中的运动时间为43t （不计重力）。

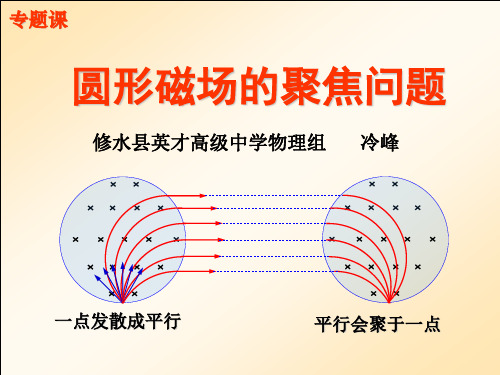

高中物理 带电粒子在圆形有界磁场中的运动之--磁聚焦与磁发散模型概述带电粒子在圆形有界匀强磁场中运动时，会出现一束平行粒子经磁场偏转后会聚于边界一点，此现象为磁聚焦；一束粒子从边界一点向不同方向经磁场偏转后平行射出，此现象为磁发散。
等半径原理：圆形磁场半径与粒子运动半径相等时，会出现菱形，如下图所示。
当粒子入射方向指向磁场区域圆心，或粒子入射方向不指向磁场区域圆心，根据几何关系，易证明四边形AOCO'为菱形。
物理建模：模型：如图所示。
当圆形磁场区域半径R 与轨迹圆半径r 相等时，从磁场边界上任一点向各个方向射入圆形磁场的粒子全部平行射出，出射方向与过入射点的磁场圆直径垂直(磁发散)；反之，平行粒子束射入圆形磁场必会聚在磁场边界上某点，且入射方向与过出射点的磁场圆直径垂直(磁聚焦)。
O A证明：如图所示，任意取一带电粒子以速率v从A点射入时，粒子在磁场中的运动轨迹圆半径为R，有界圆形磁场的半径也为R，带电粒子从区域边界C点射出，其中O为有界圆形磁场的圆心，B为轨迹圆的圆心。
图中AO、OC、CO'、O'A的长度均为R，故AOCO'为菱形。
由几何关系可知CO'∥AO，即从C点飞出的粒子速度方向与OA垂直，因此粒子飞出圆形有界磁场时速度方向均与OA垂直。
反之也成立。
解题切入点：分析发现粒子轨道半径与磁场区域圆半径的关系，二者相等为磁聚焦或磁发散，否则不满足该关系，但满足怎么进入怎么出去的角度关系，借助几何关系解答。
【典例1】(磁聚焦)如图所示，x轴正方向水平向右，y轴正方向竖直向上。
在xOy平面内有与y轴平行的匀强电场，在半径为R的圆内还有与xOy平面垂直的匀强磁场。
在圆的左边放置一带电微粒发射装置，它沿x轴正方向发射出一束具有相同质量m、电荷量q(q＞0)和初速度v的带电微粒。
发射时，这束带电微粒分布在0＜y＜2R的区间内．已知重力加速度大小为g。
(1)从A点射出的带电微粒平行于x轴从C点进入有磁场区域，并从坐标原点O沿y轴负方向离开，求电场强度和磁感应强度的大小与方向。
