检 验标 准（适用于3.5-5.5寸）编 制:审 核: 批 准: 总 页 数:客户签核： 日 期：盖 章没有盖章无效本标准自2015年10月06日颁布， 自2015年10月06日实施1.0 目的为了最大程度的满足客户需求，特制定本产品（TOUCH PANEL）的出货检验标准。
2.0适用范围本标准适用于电容式触摸屏成品检验。
3.0 检验依据3.1 本规范3.2 客户要求事项3.3 设计图纸3.4 样本认可书3.5 限度样品3.6 AQL：MIL-STD-105E ⅡCR:0 MAJ:0.40 MIN:1.04.0检验环境4.1 照度: 850±150 LUX日光灯4.2 温度: 23±2℃(常温)4.3 湿度: 50 ± 10% RH4.4 洁净度：10000级5.0检验方法及条件:5.1在规定的检验环境中进行检验.5.2检验人员眼睛视力在0.8及以上健康成人,检测时眼睛距TP 25cm～30cm,并且在产品下方加以黑色的纸板作为衬托背影,每片产品外观检验时间不超过5～10秒钟.5.3检验时必须戴无尘手指套.5.4检验视角：反射光6.0定义:6.1点线缺陷（凹凸点、气泡、污点、划伤、毛发）若缺陷长为宽的2.5倍以上,则视为划痕和线状缺陷,点大小D计算: (X+Y)/2=点大小。
7.0产品区域划分：8.0 3.5-5.5寸外观检验标准:N O 检验项目检验标准备注长宽允许个数1划伤(Minor)/W＜0.03mm不计两条划伤线距离＞20mm（指无感划伤）A区可接受划伤1条，B区可接受2条，检验按照此标准。
L＜3mm0.03mm＜W≤0.05mm≦2/0.05mm＜W不接收2点状异物D=(X+Y)/2(Minor)D＜0.10mm不计点与点距离＞20mmA区可接受1个，B区可接受2个，检验按照此标准。
0.10mm≤D≤0.20mm≤3D＞0.20mm不接收3气泡0.05mm≤D≤0.15mm允许2个A区可接受气泡1个，B区可接受气泡2个，检验按照此标准。
31 目的：订定我司钢化玻璃及盖板检验规范，保证我司产品质量达到预定的指标。
2 适用范围：本规范适用于我司所有的钢化玻璃、盖板来料的检验。
3 定义：CR：严重缺点（Critical Defect）,指使产品无法使用、无法装配，或信赖性不达标之缺点。
MA：主要缺点（Major Defect) ,指无法达成产品之预期目的，无法排除或难以排除之缺点但不影响产品的使用。
MI：次要缺点（Minor Defect) ,实际上不会降低或影响制品使用目的、易于排除之缺点。
4 职责IQC 检验员：负责此检验规范的执行。
5 作业内容5.1 检验标准：采用 GB/T2828.1-2003 单次Ⅱ级抽样水平检验方案5.2 检验条件检验环境：温度：23+/-3 度；湿度：30%～70%RH，环境光度为600～1000LUX(20~40W日光灯)；检验距离：20cm～40cm检视角度：垂直旋转角度：+/-45 度，从上往下；水平旋转角度：+/-45 度，从左往右；检验要求：检验时需戴手指套检验工具：带背光源工作台、二次仪测试仪、显微镜、卡尺、千分尺各检验夹具等。

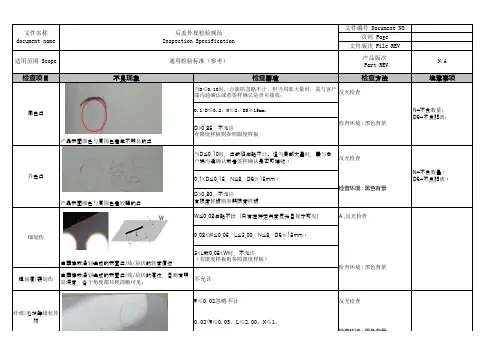

检验时间：产品单面检验时间不超过 10 秒5.3 外观检验标准判定（如下表）：5.3.1 同色点：1、油墨区内跟油墨颜色一样的点；5.3.2 异色点：1、指油墨区内跟油墨颜色不一样的点；2、VA区内的黑点、蓝点等有色点；钢化玻璃区域划分①正面：玻璃介质面，分VA区和油墨区。
②.反面:油墨介质面为反面1、外观检验检验项目检验标准检验方法/设备缺陷允收拒收部品标签、供应商出货检验报告部品标签需检查料号、版本、内部单号、数量等，且实物需与订单相符；供应商出货检验报告需信息完整、填写规范、检验合格、品质主管审核信息有误，或与实物不符，或报告无审核目视MA包装上下均须贴附保护膜。
白片：每行5粒，每粒均要求竖直排列。
如：1 2 3 4 5盖板：单粒;每100粒为一单位包装（包装必须真空）并贴标识写上型号、订单号、版本、数量、包装叠加不能超过3包。
※※目录 Index ※※序号 Item 内容 Contents 页 Page1 目的 22 适用范围 23 参考文件 24 测试设备 25 部门职责 26 抽检方法及计划2-37 测试要求3-58 制作方法1 目的规范对TP厂生产的TP产品，执行必要的可靠性试验，监控工艺和品质的稳定性，及时发现品质缺陷重点改善，以满足客户和设计对产品品质的要求。
2 适用范围3 参考文件3.1 国际电工委员会IEC60068-2环境试验及中华人民共和国国家标准GB/T2423《电工电子产品环境试验》系列标准；3.2 本公司产品设计规范及客户对产品的规格要求等相关文件；3.3 客户有特殊试验或测试要求时，先选用客户测试标准，但如客户标准严酷等级低于此标准，则依此标准执行。
4 测试设备试验设备：高温试验箱、低温试验箱、冷热冲击箱、恒温恒湿箱、跌落试验机、振动试验机、表面静压试验机、打点机、划线机、铅笔硬度计等。
6 抽检方法及计划6.1 抽检对象:TP生产车间生产计划内，以工艺生产或出货的TP产品。
6.2 抽检计划:6.1.1 样品阶段：6.1.1.1 每款型号必须进行7.1必行试验项目的测试（不包括包装震动试验项目）以及7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；6.1.1.2 每款每次抽样数量：44PCS（不包括相关工程师特殊要求的测试项目数量）；6.1.2 试产阶段：6.1.2.1 每款型号必须进行7.1必行试验项目的测试（不包括包装震动试验项目）以及7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；6.1.2.2 每款抽样数量：44PCS（不包括相关工程师特殊要求的测试项目数量）；6.1.3 量产阶段：6.1.3.1 每款型号首次量产批次的产品必须进行7.1必行试验项目的测试。
测试后，高温保存（120H）、低温保存（120H）、高温高湿保存（120H）的产品若为良品，可继续7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；若产品所用材料与其它已测试过的产品相同（不论型号），就不必安排每个产品型号都做7.1必行试验项目中的打点试验、表面硬度试验，只需要每周安排一次即可（需要出货的产品必须进行7.1必行试验项目中的包装震动试验)；6.1.3.2 持续例行抽检本型号的其它批次的产品只需进行7.1必行试验项目中的高温保存(120H)、低温保存(120H)、高温高湿保存(120H)、冷热冲击试验。
触摸屏盖板玻璃通用检验规范简介在触摸屏研发和生产过程中，设备生产各阶段需要进行玻璃检验，以确保从原材料到成品的一致性和质量。
触摸屏的玻璃检验规范是检验员按照一定的检验规则对玻璃片的缺陷进行检测和判定的指南。
本文档针对触摸屏盖板玻璃的通用检验规范进行详细介绍。
玻璃检验标准检验标准定义玻璃检验标准是规定玻璃缺陷种类、数量、大小、位置、判定标准等检验指引。
检验标准是玻璃质量控制的基础，也是检验员对玻璃缺陷进行判定的依据。
常用检验标准经过多年实践和技术改良，现在较为通用的玻璃检验标准有以下三种：1.AQL标准：AQL全称为Acceptance Quality Limit，即接收质量限制。
该标准是由美国军方在二战期间制定的，现在已成为全球通用的检验标准。
2.ISO标准：国际标准化组织出版的ISO3664《透明玻璃-视觉评价》以及ISO9211《玻璃深度漏光度的测量》等标准均被广泛应用于玻璃质量检验。
3.KPC标准：韩国优秀商品质量标准的缩写，是韩国电子产品制造厂商自主制定的标准。
KPC标准相对于AQL标准要求更高，是目前较严格的玻璃检验标准之一。
在实际应用中，可以根据需要灵活运用以上不同标准进行检验。
玻璃缺陷类型原材料缺陷原材料缺陷是指从供应商获得的玻璃板上的缺陷，例如气泡、石块、涂层等。
制造过程缺陷制造过程缺陷是指在制造过程中因各种原因产生的缺陷，例如生产设备问题、工人操作失误等。
运输和包装缺陷运输和包装缺陷是指在物流运输或包装过程中导致的玻璃缺陷，例如玻璃碎裂、刮擦、翘曲等。
人为缺陷人为缺陷是指因人为因素导致的玻璃缺陷，例如人为硬物碰撞、人为磨损等。
功能性缺陷功能性缺陷是指因设计、制造工艺或组件互动问题导致的玻璃缺陷，例如过度反光、触觉无反馈等。
玻璃缺陷判定标准各类检验标准都对玻璃缺陷有详细的判定标准。
以AQL标准为例，其缺陷判定标准如下：•严重缺陷：缺陷直径≥2mm，位置为中心区域，或缺陷直径≥5mm，位置在半径为50mm的圆形区域上。
成品检验标准通用版1．目的制定电容触摸屏产品外观及功能检验标准，明确产品检验内容、方法及检查标准，从而确保产品满足客户要求。
2．范围适用于Lens+sensor电容式触摸屏。
3．定义3.1严重缺陷(CR)：能给产品的使用者带来危险，或对使用者造成伤害的缺陷；3.2 重要缺陷（MA）：影响产品功能、可靠性及装配的缺陷；3.3 轻缺陷（MI）：不影响产品功能性及可靠性的缺陷；3.4 密集：缺陷间距大于10mm。
4．职责研发部：负责产品规格和物料的确认。
品质部：负责对本标准条款的制订和修订。
其他部门：负责依照本标准对产品实施判定。
5. 引用标准及抽样方式依照《标准型抽样计划》 MIL-STD-105E的单次抽样形式进行。
6.1 设备/材料6.1.1 灯箱、离子风扇、菲林卡片、10X目视镜、菲林卡片；6.1.2 酒精、石油醚、手指套、无尘布；6.1.3 游标卡尺、千分尺、二次元、；6.1.4 拉力测试仪、透过率测试仪、膜厚仪；6.1.5 盐雾机、冷热冲击箱、高温高湿箱；6.1.6 百格刀、硬度计。
7. 外观检验7.1 外观检查条件及方法7.1.1 检验距离：35cm±5cm7.1.2 检验环境：7.1.2.1检验背景：黑色7.1.2.2照度：1000-1500 Lux7.1.2.3温度：23±3℃7.1.2.4湿度：30%~70%RH7.1.2.5洁净度：1000级7.1.2.6检验角度：反光光使用水平45度检查，反光使用垂直90度检查。
正视角或斜视45 度反光检产品对光检查7.2 区域划分：（按16方格划分）7.2.1 A区：正面可视区 (从正面检视) ，如下图A区包括整个产品的前后透明区域。
7.2.2 B区：正面 (从正面检视)，如下图整个视窗边缘位置的区域。
7.2.3 C区：油墨区。
7.3 检验项目判定标准检验项不良定义&图片缺陷位置类别标准判定缺陷分类MA MI目线状缺陷划伤/纤维ABC区＜7吋W≤0.03mm，不密集，忽略OK☆0.03mm＜W≤0.05mm, L≤2mmDS＞20mm，N≤2，OK0.05mm＜W≤0.07mm，L≤4mmDS＞20mm，N≤1，OKW＞0.07mm或L＞4mm NG7吋-15吋W≤0.03mm，不密集，忽略OK0.03mm＜W≤0.06mm, L≤5mmDS＞20mm，N≤2，OK0.06mm＜W≤0.1mm，L≤8mmDS＞20mm，N≤2，OKW＞0.1mm或L＞8mm NG15.5吋-32吋W≤0.08mm，不密集，忽略OK0.08mm＜W≤0.1mm, L≤15mmDS＞30mm，N≤3，OK0.1mm＜W≤0.15mm，L≤30mmDS＞40mm，N≤4，OKW＞0.15mm或L＞30mm NG32.5吋-55吋W≤0.1mm，不密集，忽略OK0.1mm＜W≤0.15mm, L≤50mmDS＞50mm，N≤4，OK0.15mm＜W≤0.2mm，L≤70mmDS＞30mm，N≤5，OKW＞0.2mm或L＞70mm NG＞55吋W＜0.15mm，不密集，忽略OK0.15mm≤W≤0.2mm, L≤70mmDS＞50mm，N≤7，OK0.2mm＜W≤0.25mm，L≤80mmDS＞70mm，N≤10，OKW＞0.25mm或L＞80mm NG点状ABC区＜7吋D≤0.15mm 不密集，忽略OK ☆0.15mm<D≤0.2mm，N≤2，DS＞10mm OK ☆损伤TP银线和ITO电极、影响功能NG玻璃裂纹Senso所有产品任何裂纹NG ☆印刷锯齿油墨区＜15吋靠近V.A区的锯齿突出宽度＜0.3mm OK☆靠近V.A区的锯齿突出宽度＞0.3mm NG15吋-45吋靠近V.A区的锯齿突出宽度＜0.5mm OK☆靠近V.A区的锯齿突出宽度＞0.5mm NG＞45吋靠近V.A区的锯齿突出宽度＜0.8mm OK☆靠近V.A区的锯齿突出宽度＞0.8mm NG油墨漏光/针孔油墨区＜15吋边缘区域漏光宽度≤0.2mm，且A面平光不可见，针孔D＜0.1mm，不密集，忽略OK ☆针孔：0.1＜D≤0.3mm，N≤3，DS＞20mmOK ☆边缘漏光宽度＞0.2mm，针孔D＞0.3 mm,针孔位于距离V.A区边缘2mm以内NG ☆15吋-25吋边缘区域漏光宽度≤0.3mm，且A面平光不可见，针孔D＜0.2mm，不密集，忽略OK ☆针孔：0.2＜D≤0.4mm， N≤5，DS＞30mmOK ☆边缘漏光宽度＞0.3mm，针孔D＞0.4 mm,针孔位于距离V.A区边缘3mm以内NG ☆＞25吋边缘区域漏光宽度≤0.4mm，且A面平光不可见，针孔D＜0.4mm，不密集，忽略OK ☆针孔：0.4＜D≤0.7mm， N≤8，DS＞40mmOK ☆边缘漏光宽度＞0.4mm，针孔D＞0.7mm,针孔位于距离V.A区边缘4mm以内NG ☆污迹不能擦除的手ABC区所有产品正面在黑色背景下不可见OK ☆指印、水痕、酒精印超过限度样本NG ☆视窗边缘肥油溢墨油墨区所有产品在油墨尺寸的规格标准内OK ☆油墨色差盖板有不同的颜色差异油墨区所有产品与封样不一致NG ☆字体/logoIR孔摄像孔盖板所有产品透光不均,偏暗，偏亮NG ☆透光效果不符合图纸要求NG ☆点状不良：D≤0.2mm，N≤1OK☆镜面银：同色点：D≤0.3mm，N≤1OK☆镜面银：异色点≤0.15mmOK☆镜面银：异色点≥0.15mm NG字符重影，缺损，锯齿，偏移，歪斜NG ☆丝印不良：正面可见异色亮点NG ☆字形字体与样本不一致NG☆孔上面有胶水或其他不可去除的物质NG☆变形改变原形状附件所有产品部件变形（参照图纸及客户要求）NG ☆油墨划痕油墨被尖锐物刮伤产生的透明线条油墨区所有产品1. IR孔、按键及可视区四周3mm 以外，2.产品下面不可见。
Classification 以前通用5"以下（包含5''） General Spec5''~7"(包含7'') General Spec7" ~10''(包含10'')General Spec 点状缺陷（白点/黑点/凹点/凸点/异物）Circular defect (White Dot /Black Dot /Dent /Bump /Foreignmaterial)White/Black PointD ≦ 0.1 mm Ignored0.1 mm ＜ D ≦ 0.2 mm n ≦ 2D ＞ 0.2 mm NG允收：1.D≤0.10mm，忽略不计,但排列成一条直线：1~3之间的间距≧10mm,且与其他点之间的间距≧15mm。
2. 0.10 < D ≤ 0.15mm，N≤2拒收：超过上述范围拒收。
允收：1. D ≤ 0.10mm，忽略不计。
2. 0.10 < D ≤ 0.25mm，N≤23. 0.25 < D ≤ 0.35mm，N≤1。
拒收：超过上述范围拒收。
允收：AA:1. D ≤ 0.20mm，忽略不计。
2. 0.20 mm< D ≤ 0.3mm，N≤23. 0.3 mm< D ≤ 0.4mm，N≤1。
BM:1. D ≤ 0.30mm，忽略不计。
2. 0.3mm< D ≤ 0.4mm，N≤2脏污Dirty Dent:D ≦ 0.1 mm 忽略不计0.1 mm < D ≦ 0.2 mm n ≦ 20.2 mm < D ≦ 0.4 mm n ≦ 1D＞0.4 mm NG允收：1．内部：用点状或线状判定2．表面：可擦拭OK3. AA区至红线间距2mm外，忽略不计。
拒收：超过上述范围拒收允收：1．内部：用点状或线状判定2．表面：可擦拭OK3. AA区至红线间距2mm外，忽略不计。
