相序保护器接线

L1保L2护L3器触点输出
电动机1121

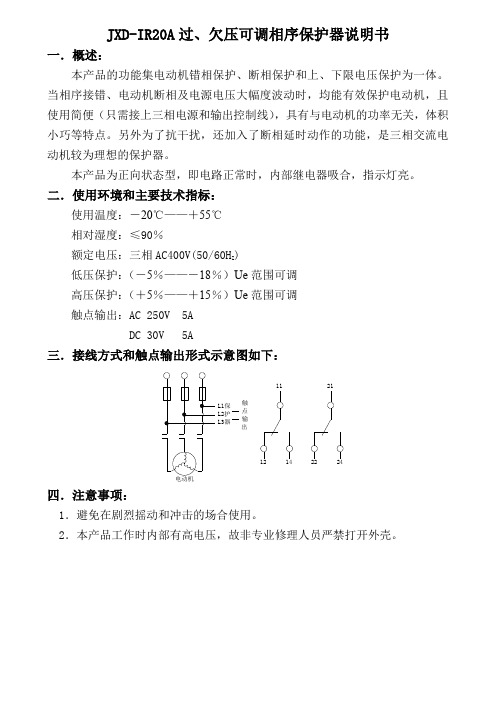

JXD-IR20A过、欠压可调相序保护器说明书
一．概述：
本产品的功能集电动机错相保护、断相保护和上、下限电压保护为一体。

当相序接错、电动机断相及电源电压大幅度波动时，均能有效保护电动机，且使用简便（只需接上三相电源和输出控制线），具有与电动机的功率无关，体积小巧等特点。

另外为了抗干扰，还加入了断相延时动作的功能，是三相交流电动机较为理想的保护器。

本产品为正向状态型，即电路正常时，内部继电器吸合，指示灯亮。

二．使用环境和主要技术指标：
使用温度：－20℃——＋55℃
相对湿度：≤90％
额定电压：三相AC400V(50/60H Z)
低压保护：（－5％——－18％）Ue范围可调
高压保护：（＋5％——＋15％）Ue范围可调
触点输出：AC 250V 5A
DC 30V 5A
三．接线方式和触点输出形式示意图如下：
四．注意事项：
1．避免在剧烈摇动和冲击的场合使用。

2．本产品工作时内部有高电压，故非专业修理人员严禁打开外壳。

相序保护器接线图_相序保护器操作指南相序爱护器操作指南1、把三相电源的三相四线分别接入相序爱护器的L1、L2、L3、N端。

2、相序爱护器的常开、常闭输出端，分别接入掌握设备的回路。

详见相序爱护器接线示意图相序爱护器接线图3、设置参数，把连接好的相序爱护器通上三相电，液晶屏显示其中一相的电压。

（1）相序爱护器正常状况下，按一下R/M，进入设置状态，设置字符闪耀，此时液晶屏上显示设置和相序字样，按▲或▲键可选择是否启用相序爱护功能，ON表示开启，OFF表示关闭。

（2）再按一下相序爱护器的R/M，设置过电压值，液晶屏上显示设置和过压字样，按▲或▲键设置过电压值，过电压值在381V～500V范围内设置，步进量为1V；再按一次R/设置键，设置过电压动作时间（单位为秒），动作时间可在0.1～20秒范围之间设置,步进量为0.1秒。

接线示意图（3）再按一下相序爱护器的R/M，设置欠电压值，液晶屏上显示设置和欠压字样，按▲或▲键设置欠电压值，欠电压值在150V～219V范围内设置，步进量为1V；再按一次R/ M，设置过电压动作时间（单位为秒），动作时间可在0.1～20秒范围之间设置,步进量为0.1秒。

（4）再按一下相序爱护器的R/M，液晶屏上显示End字样，本次设置完成。

（5）当相序爱护器发生电源过压、欠压、缺相、错相、不平衡等故障时，液晶屏上分别闪耀显示过压、欠压、缺相、相序、不平衡等字样，假如故障时间超过设置的动作时间，过压、欠压、缺相、相序、不平衡等字样保持常亮，同时显示故障时的电压值，这时输出触点转换。

（6）由于相序爱护器缺相、错相故障属于不行自动恢复性故障；故发生缺相、错相故障时，相序爱护器能记忆自锁。

即使平安切断相序爱护器工作电源，也会存储故障信息；只有在排解缺相、错相故障后，按R/设置键，相序爱护器才能复位。

而发生过压、欠压故障后，假如线路电压又恢复了正常设置电压范围，相序爱护器能自动恢复。

也可按R/设置键手动恢复。

断相与相序保护器接线方法
相序爱护器接线不需要其他配件，上端三个接线点接三相电源的火线。

下端只有触点掌握，没有内部电源，需要外部电源，通常使用相序爱护器的触点掌握中间继电器的吸合，再通过中间继电器的触点掌握总电源接触器。

相序不对或断相，相序爱护器触点动作，中间继电器线圈动作，断开总电源接触器的掌握回路。

使整个设备的动力电源断开。

三相的断相与相序爱护继电器通常是与电机掌握电路一起应用的，参考附图：
1、断相与相序爱护继电器用途：断相爱护器是为了爱护电机，相序爱护器是为了相线之间调换位置转变相序。

2、断相爱护器又称电机断相爱护器或者电源源相爱护器，一般多用在三相电机电路上，假如缺少一路电，电机扭力会变小，转子转速会下降，从而导致其它两路电流增大，烧毁电机绕组起原理就是通过不同手段，对三相电进行监控，如有断路状况，就会自动切断电源，避开烧毁绕组，由于科技进展快速，断相爱护器的类型，有通过监测各路电压掌握通断的，有监测各路电流进行掌握的。

3、相序爱护继电器是一种智能型电源爱护器件，采纳微掌握器和数字处理技术，集电压显示、过欠压爱护、缺相爱护和相序爱护功能于一体，中文液晶显示，具有操作简便、体积小巧、牢靠性高等特点。

可广泛应用于各种相序爱护继电器系统，替代传统的相序继电器和过
欠压爱护器。

相序保护器原理和接线相序保护器是一种用于电气系统中的保护装置，用于监测三相电源的相序是否正确，并在相序错误的情况下切断电源以避免电气设备受到损坏。

相序保护器可以广泛应用于发电厂、变电站、电力系统和工业设备等领域，保护电气设备免受相序错误带来的危害。

相序保护器的工作原理是通过监测电源切换器的相位关系来确定相序是否正确。

它通常由电位器、电路、继电器和触点等组成。

当电源切换引线相位关系正确时，相序保护器不会产生任何操作；而当相位关系错误时，相序保护器会产生一个输出信号，通过触点控制继电器开关来切断电源。

相序保护器的接线通常包括三个主要部分：电源输入端、负载输出端和触点接线端。

电源输入端通常包括A相、B相和C相三个引线，用于接入三相电源。

负载输出端通常包括A相、B相和C相三个引线，用于接入电气设备的三相线路。

触点接线端通常包括正常工作触点和信号反馈触点，用于进行相序保护器的控制和监测。

接线时，首先将电源输入端的A相、B相和C相引线与三相电源的对应引线相连，确保正确接线。

然后将负载输出端的A相、B相和C相引线与电气设备的对应引线相连，确保正确接线。

最后，将触点接线端的正常工作触点和信号反馈触点与继电器、控制电路等设备相连，以实现相序保护器的正常操作和监测。

总之，相序保护器通过监测电源的相位关系来判断相序是否正确，并在相序错误时切断电源，以保护电气设备的安全运行。

在接线时，需要确保正确连接电源输入端、负载输出端和触点接线端，以确保相序保护器能够正常工作。

相序保护器在电力系统中起着重要的作用，能够提高电气设备的可靠性和安全性。

NJB1-X1
继电器(相序、断相保护)
1 适用范围
NJB1-X1，适用于交流电压200V~500V，频率50Hz的控制电路中作为相序和断相保护器件，接通或分断电路。

不能监测电动机负荷的断相。

继电器(相序、断相保护)2 型号及含义
N JB 1 - X1
设计序号
企业代号
功能代号：
X1：相序、断相继电器 保护与监控继电器3 主要参数及技术性能
4 外形尺寸及接线图
3.1 额定工作电压：200V~500VAC 3.2 动作时间：相序、断相≤0.1s
3.3 触头容量：Ue/Ie:AC-15 220V/0.75A,380V/0.47A;Ith:3A 3.4 安装方式：导轨式、装置式3.5 功耗：≤3VA
3.6 注意事项：工作正常时，继电器常开触点闭合，动作指示灯亮。

4.1 NJB1-X1继电器的外形尺寸，见图1
4.2 NJB1-X1继电器的接线图，见图2
继电器类
-C 037。

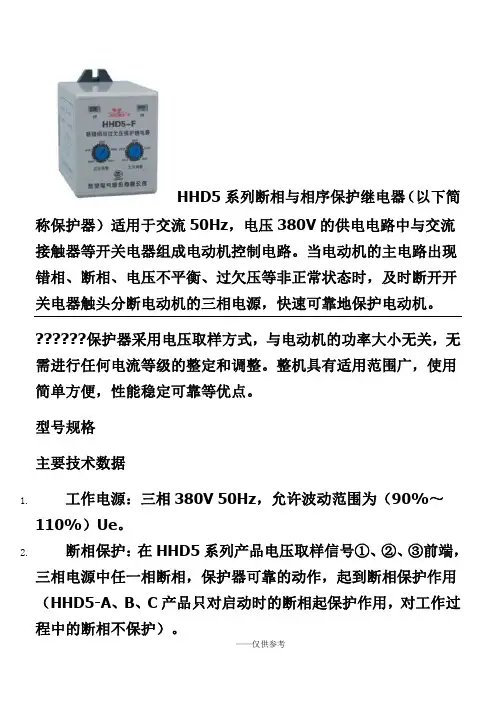

断相与相序保护继电器工作原理及接线图解电气自动化控制网断相与相序保护继电器是一种用于工业自动化控制三相电路中的器件。

这种断相与相序保护继电器，内部安装三根相线的取样电路，特别是一些要求不可随便调相的行车或者机床正反转中。

这种结构的保护器，在三相交流电路中作过欠压、断相保护及不可逆转传动设备中作相序保护，具有性能可靠，适用范围广，使用方便等特点。

该系列保护器按图接入电源控制回路，即能起到保护作用，当正常运行的三相电路中，任何一相熔断器开路或者是低压供电线路有断相时，内部的继电器受控于集成电路芯片输出信号，可以迅速的动作，控制交流接触器的线圈，将交流接触器的触头切断，这样就使主电路的3×380V电源没有电源到达被控制的负载电机上，从而达到交流接触器主触头动作,对负载进行断相保护。

其实，这种断相与相序保护继电器它是集成了相序保护，通过继电器来扩大控制交流接触器线圈的一种装置，出厂设计有状态指示灯，一般指示灯亮则说明它工作正常，如果指示灯不亮，则说明断相了或者说的相序出现问题了。

⚡断相保护接线时注意，一般交流电的三根相线分为L1、L2、L3，需要将它们分别接到断相与相序继电器的1、2、3接线端中，如果初次接线，它的指示灯不亮，可以将三相电源端之间任意一相对调一下即可，当接线正确，指示灯常亮。

如果正常使用时，出现断相或者是有一相的线电压< 85%的问题时，保护器是要可靠动作的，动作时间< 2 s。

这种相序保护器还可以鉴别三相电压不平衡，如果三相电源中任意一相电压与另两相电压之间的不对称度满足下式时，保护器可靠动作，动作时间< 2s。

这种断相与相序继电器的输出有5、6、7、8四个接线端子，5、6为一组常开触点，7、8为一组常闭触点，一般都使用5、6接线端子为控制交流接触器的线圈用，而它的7、8一般作为故障报警的喇叭控制使用，只是一种提示音给人们的提示。

相序保护器接线方法及工作原理1. 相序保护器是一种用于保护电气设备免受相序错误的装置。

2. 接线方法的正确性对于相序保护器的工作至关重要。

3. 通常，相序保护器需要与电气设备的主要供电线路连接。

4. 一般情况下，相序保护器需要接线至三相电源系统中。

5. 保证相序保护器的接线正确性可以有效提高其保护性能。

6. 错误的接线方式可能导致相序保护器无法正常工作。

7. 相序保护器通常包括多个输入引脚，需要根据具体情况进行正确的接线。

8. 在接线过程中，应确保各颜色线缆与相应的接线端子正确连接。

9. 定期检查相序保护器接线状态可以减少潜在的安全隐患。

10. 相序保护器的接线应由专业人员进行，确保符合标准和规范。

11. 相序保护器的工作原理是通过监测电源系统的相序，识别正常或异常相序状态。

12. 当电源系统的相序错误时，相序保护器会触发保护动作，切断电气设备的供电。

13. 通过使用相序保护器，可以避免因相序错误而导致的设备损坏或故障。

14. 相序保护器通常采用先进的电子技术，能够实时监测电源系统的相序情况。

15. 相序保护器的工作原理基于电源系统中各相电压的先后顺序进行判断。

16. 当相序保护器检测到相序错误时，会立即采取相应的保护措施。

17. 相序保护器的工作原理涉及对电源系统的电压波形进行实时分析。

18. 通过工作原理的实施，相序保护器可以快速准确地识别相序错误。

19. 相序保护器的工作原理使其成为电气系统中重要的安全保护装置。

20. 使用相序保护器可以有效预防由于相序错误引起的电气设备故障。

21. 相序保护器通常与其他安全保护装置配合使用，提高电气系统的整体安全性。

22. 工作原理简单清晰的相序保护器成为电气设备中不可或缺的一部分。

23. 相序保护器的工作原理要求其能够快速准确地判断电源系统的相序状态。

24. 通过工作原理的实现，相序保护器可以实现快速的故障诊断和应急切断。

25. 相序保护器的工作原理需要依靠精密的电子元件和电路设计来实现。

断相相序保护器的工作原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。

相序保护就是为了防止这类事故发生。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。

R1～R3、电容C1和氖泡N B组成三相交流电相序检测电路。

由于C1的移相作用，当电源按图中A、B、C相序接入时，氖泡发光，而逆相序如A、C、B 接入时，氖泡则不亮。

当按下启动按钮QA时，交流电经C2降压、VD1和VD2整流、DW稳压及C3滤波后得到12V直流电压，加在由继电器K、光敏电阻CDS和开关管V组成的保护执行电路上。

如果此时相序为A、B、C顺序，则氖泡发光，与氖泡封装在一起的CDS受光照后呈现很低的阻抗，V便得到基极偏流而导通，K吸合，K1接通交流接触器C的控制回路，C吸合，电动机启动运转。

反之，如为逆相序，则氖泡不亮，K不吸合，K1断开，电动机便不能被启动。

由此而达到保护目的。

9.温度保护在电动机电流没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。

这种情况下用以上的过流保护或过载保护都不能解决问题，因此需要直接反映温度变化的热保护器。

温度保护通常可采用温度继电器。

温度继电器主要有双金属片和热敏电阻式两种，它们都被直接埋置在发热部位。

温度保护与过载保护都是利用温度来触发保护，但并不完全相同。

过载保护是因为电流长时间超出额定值使得继电器升温触发保护；而温度保护是由于散热不良，环境温度过高等因素使得电机过热从而触发保护。

温度保护被触发时，电动机中的电流值有可能是正常的，因此过载保护不一定会起作用。

温度保护与过载保护也是不能互相替代的。

10.漏电保护为了防止直接接触电击事故和间接接触电击事故，防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故，低压配电系统应该具有漏电保护装置。

相序保护器使用说明
一、产品简介
HRPST02型相序保护器，在不可逆转传动设备中作相序保护及普通三相电路中作缺相保护，具有性能可靠、抗干扰能力强、适用范围广、使用方便等特点。

二、工作原理
一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏，相序保护就是为了防止这类事故发生。

在三相电路正常工作情况下，电路中电流矢量和等于零，相序继电器不动作；当出现相序异常或缺相时，相序继电器将触发动作，切断控制电路从而达到保护电气负载的目的。

三、接线说明
U相电源与普通继电器线圈串联，继电器一组常开触点作信号输出使用，接线方法如下图所示。

JL-420相序继电器说明书相序继电器概述JL-420相序继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。

特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。

本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。

JL-420相序继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

相序继电器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。

相序继电器规格选型●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的相序继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420相序继电器。

如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T相序继电器。

相序继电器功能介绍过压和欠压保护：过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。
