相序保护器是一种自动相序判别的保护继电器，保证一些特殊机电设备相序保护器因为电源相序接反后倒转而导致事故或设备损坏。
如电梯，如果电源在维修后相序出错会导致事故的发生，必须在控制回路接入相序保护器，保证相序无误。
空调压缩机，也有采用相序保护器，保证压缩机不至于在维修后发生反转的情况。

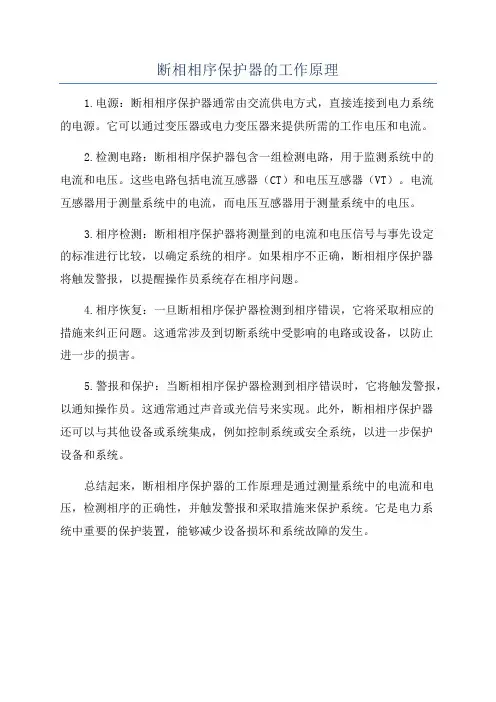

工作原理取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。
当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生。

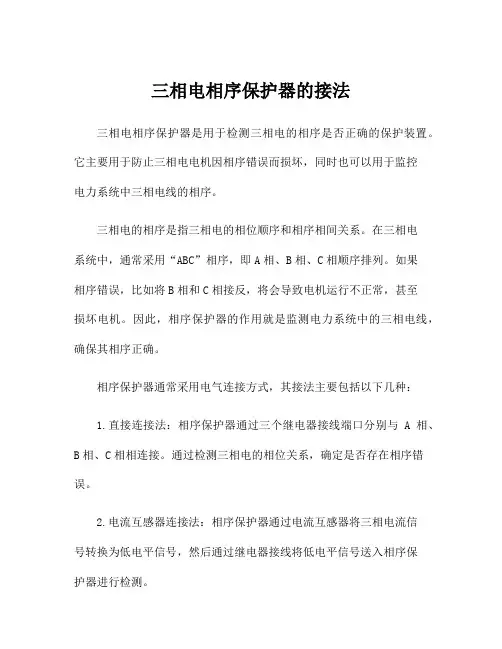

三相电源依次接入保护器的U,V,W(有的是R,S,T)三个接线点，相序保护器的辅助触点一般有一常开一常闭。
接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，.当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。
若起到保护作用，应该接常闭触点。
相序保护器温度保护在相序保护器电动机没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。
这种情况下用以上的过流保护或过载保护都不能解决问题，因此需要直接反映温度变化的热保护器。
温度保护通常可采用温度继电器。
温度继电器主要有双金属片它们都被直接埋置在发热部位。
温度保护与过载保护都是利用温度来触发保护，但并不完全相同。
过载保护是因为电流长时间超出额定值使得继电器升温触发保护；而温度保护是由于散热不良，环境温度过高等因素使得电机过热从而触发保护。
温度保护被触发时，电动机中的电流值有可能是正常的，因此过载保护不一定会起作用。
温度保护与过载保护也是不能互相替代的。
相序保护器漏电保护相序保护器为了防止直接接触电击事故和间接接触电击事故，防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故，低压配电系统应该具有漏电保护装置。
漏电保护根据工作零线是否穿过电流感应器，分为零序电流保护和剩余电流保护。
零序电流保护与剩余电流保护的基本原理都是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。
不同之处是，零序电流保护检测的是各相线中电流的矢量和，而剩余电流保护检测的是各相线还有零线中的电流矢量和。
理论上来说，三相线负载平衡且电路正常工作的情况下，各相线电流矢量和应该为零。
但是在实际的产品制造中，由于生产工艺、使用条件及电源品质等因素的制约，理想的三相完全平衡的负载不大可能存在，其三相电流的矢量和不为零而且很容易达到漏电保护器的动作电流值例如30mA。
因此，“负载三相平衡”这个概念只具有理论意义。

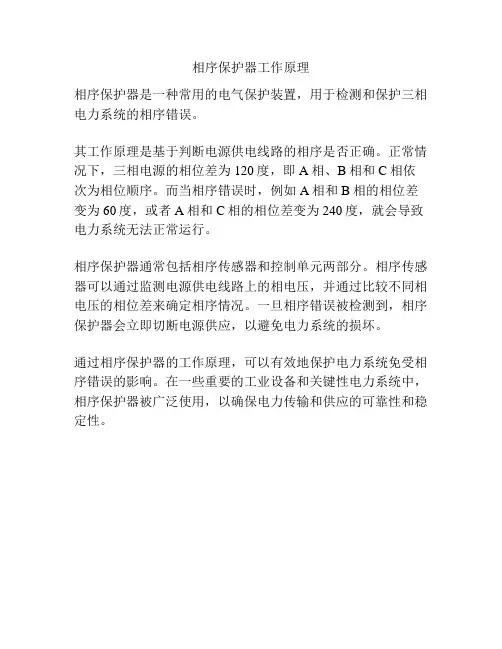

相序保护器原理相序保护器原理一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。
相序保护就是为了防止这类事故发生。
相序保护可采用相序当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的从而达到切断电动机电源、保护电动机的目的。
由和氖泡NB组成三相交流电相序检测电路。
由于C1的移相作用，当电源按图中A、B、C相序接入时，氖泡发光，而逆相序如A、C、B接入时，氖泡则不亮。
当按下启动按钮QA时，交流电经C2降压、VD1和整流、DW后得到12V直流电压，加在由继电器K、光敏电阻管V组成的保护执行电路上。
如果此时相序为A、B、C 顺序，则氖泡发光，与氖泡封装在一起的CDS受光照后呈现很低的阻抗，V便得到基极偏流而导通，K吸合，K1接通交流的控制回路，C吸合，电动机启动运转。
反之，如为逆相序，则氖泡不亮，K不吸合，K1断开，电动机便不能被启动。
由此而达到保护目的。
编辑本段特点相序保护器按执行装置的不同，可以分为有触点相序保护器和无触点相序保护器两种。
前者使用电磁继电器或交流接触器作为其执行装置，后者采用固体继电器（晶闸管、IGBT、高压VMOS管）作为其执行装置。
前者是利用电磁继电器或交流接触器的触点来分断相序错误的三相电源，后者则是使用电子元器件关断的方式来分断错误电源。
所以，相对于前者，后者具有反应速度快、无噪音、无火花、寿命长、体积小和机械强度高的特点，前者相对后者，具有分断耐压高、承受过载能力强、价格低廉等特点。
优点相序保护器是一种多功能三相电源系统或三相用电设备的监测和保护仪器。
相序保护器可实时显示三相电源电压、并可在电源发生过压保护、欠压保护、缺相保护、不平衡保护、错相保护等故障时通过继电器输出的形式,给用户提供报警输出和保护电路动作输出的触点控制信号，起到报警和保护作用。
集三相电压显示、过电压保护、欠电压保护、缺相保护（断相保护）、电压不平衡保护、相序保护（错相保护）于一体，采用功能强大的微处理器芯片和非易失存储技术，显示采用高清晰超宽温中文液晶，具有功能齐全，性能稳定，显示直观、操作简便的特点。
产品主要特点高精度：相序保护器采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示三相电源相电压值，相当于三个电压表的功能。
Ø 宽电源频率：相序保护器能适用于45～65HZ，保证全球通用。
宽电源电压：相序保护器能适用于相电压150～300V（线电压250～500V），使相序保护器的规格大为减少，便于用户选用，同时可减少大量的备件资金。
独立的常开、常闭输出：相序保护器采用大功率双组触点继电器，可独立控制不同电压等级的设备，应用更加广泛。
直观显示：相序保护器采用专用宽温度高清晰中文液晶显示，正常工作时显示三相电源相电压值；故障时直接用中文显示故障原因，并且可同时显示哪一相故障，以及故障时的电压值，非常直观，便于迅速确定故障原因及部位。
故障记录：相序保护器采用非易失存储技术，当发生过压、欠压、缺相、不平衡、相序故障时记录故障，即使本产品完全断电也能记忆故障信息，方便故障查询。
安装方式：相序保护器底座采用导轨式另设两个M4螺孔结构，可HT35导轨安装，也可用M4螺钉固定，两种安装方式，更加灵活方便。
人性化电压不平衡保护：相序保护器内部建立优化的数学模型，能根据三相电压不平衡度自动调整动作时间，不需要用户设置。
详见相序保护器电压不平衡保护动作时间曲线图：1.电梯型号的选择住宅电梯是供住宅楼使用而设计的.一般选用集选控制方式,必须满足残疾人的轮椅、童车及家具等乘坐.对于12层住宅楼,选择低速电梯即可.选择电梯主要参数是额定载重量和额定速度。
依据《电梯工程施工与质量验收实用手册》和《电梯使用与维修问答》中的选择标准，本设计选择TZJ1000/1.5—JX 型的电梯，其额定载重量为1000kg ，额定速度为1.5m/s [7]。
2.曳引电动机的选择曳引机是电梯的主要部件之一。
电梯的载重量、运行速度等主要参数取决于曳引机的电机功率和转速，蜗杆与蜗轮的模数和减速比，曳引轮的直径和绳槽数以及曳引比（曳引方式）等。
曳引电动机是驱动电梯上下运行的动力源，其运行情况比较复杂。
运行过程中需频繁地启动、制动、正转、 反转，而且负载变换很大，经常工作在重复短时工作状态、电动工作状态和再生发电制动工作状态的情况下， 因此，要求曳引电动机不但应该能适应频繁地启动、制动的要求，而且要求启动电流小、启动力矩大、机械特性硬、噪声小，以便供电电压在额定电压±7％的范围内变换时， 还能够正常启动和运行， 因而电梯用的曳引电动机是专用电动机。
对于电梯所用交流电动机的结构形式和基本参数尺寸，应符合国家标准GB12974-91《交流电动机通用技术条件》的规定。
由于曳引电动机的工作情况比较复杂，因而对电动机功率的计算比较麻烦，一般常用式(3-1)来计算。
(3—1)式中： P ——曳引电动机轴功率（kW ）； Kp ——电梯平衡系数(一般取0.45～0.5)； Q ——电梯轿厢额定载重量（kg ）； V ——电梯额定运行速度(m/s)；η——电梯的机械总效率。
采用有齿轮曳引机的电梯时，若蜗轮副为阿基米德齿形，则电梯机械总效率取0.5～0.55；采用无齿轮曳引机的电梯时，η102)1(QV K P p -=电梯机械总效率取0.75～0.8。
由于Q=1000kg 取KP=0.5 V=1.5m/s η=0.5 由公式（3-1）因此，本设计选择Y160M 2-2型的电机，其额定电压是380V ，转速2930r/min ，额定电流29.4A ，额定功率15KW [6]。
3.门电机的选择本电梯电动机DM 采用直流110SZ56型直流电动机，额定电压110V ，额定输出功率120W ，额定转速每分钟1000转，他励励磁，主磁场与电枢运行情况无关;它具有较大的启动转矩和良好的调速性能[6]。
4.变频器的选择变频器的容量一般用额定电流，输出功率，适用电动机功率来表示。
本设计选择三菱FR —A540—15K 。
其主要参数为：适应15KW 的电机，额定电流为31A [10]。
3.5.1 PLC 的选型PLC 型号的在确定品牌下主要依据的是设计所需要的I/O 的点数.本设计用的是三菱公司的PLC.对于要满足12层住宅楼的需要.I/O 需要情况如下：输入部分: 平层换速占1个输入点, 外呼占22个输入点, 内选占12个输入点, 手动开门和安全触板占1个输入点, 手动关门占1个输入点, 上、下限位开关占1个输入点, 上、下强迫减速开关占2个输入点, 急停开关占1个输入点, 检修开关占1个输入点, 超载占1个输入点, 门联锁开关占1个输入点, 安全电压开关占1个输入点, 消防返回开关(返回基站)占1个输入点, 减速开关占1个输入点, 消防员专用占1个输入点, 安全窗开关占1个输入点, 开门继电器常开开关占1个输入点, 开关门到位开关占1个输入点, 变频器运行监视占1个输入点, 共52个输入点。
输出部分:外呼显示占22个输出点, 内选显示占12个输出点,曳引机正、反转占2个输出点,高速、低速占2个输出点, 上、下行显示占2个输出点,门电机正、反转占2个输出点,过载显示占1个输出点,楼层显示占16个输出点,曳引电动机控制接触器开关1个输出点,共60个输出点。
根据输入输出点的要求,由于I/O 点共112点,所以选择FX 2N —128MR 型可编程序控制器[14]。
3.5.2 FX 2N ---128MRI/O 分配表KWQV K P p 7.145.01025.11000)5.01(102)1(=⨯⨯⨯-=-=η。
