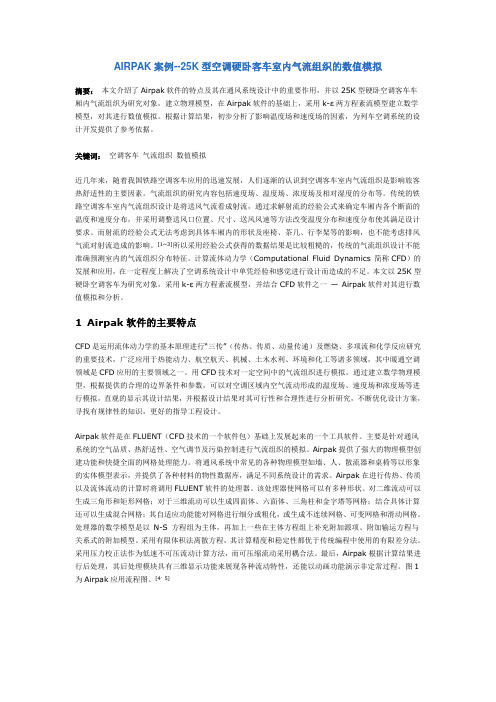

AIRPAK案例--25K型空调硬卧客车室内气流组织的数值模拟摘要:本文介绍了Airpak软件的特点及其在通风系统设计中的重要作用,并以25K型硬卧空调客车车厢内气流组织为研究对象,建立物理模型,在Airpak软件的基础上,采用k-ε两方程紊流模型建立数学模型,对其进行数值模拟。
根据计算结果,初步分析了影响温度场和速度场的因素,为列车空调系统的设计开发提供了参考依据。
关键词:空调客车气流组织数值模拟近几年来,随着我国铁路空调客车应用的迅速发展,人们逐渐的认识到空调客车室内气流组织是影响旅客热舒适性的主要因素。
气流组织的研究内容包括速度场、温度场、浓度场及相对湿度的分布等。
传统的铁路空调客车室内气流组织设计是将送风气流看成射流,通过求解射流的经验公式来确定车厢内各个断面的温度和速度分布,并采用调整送风口位置、尺寸、送风风速等方法改变温度分布和速度分布使其满足设计要求。
而射流的经验公式无法考虑到具体车厢内的形状及座椅、茶几、行李架等的影响,也不能考虑排风气流对射流造成的影响。
[1~3]所以采用经验公式获得的数据结果是比较粗糙的,传统的气流组织设计不能准确预测室内的气流组织分布特征。
计算流体动力学(Computational Fluid Dynamics 简称CFD)的发展和应用,在一定程度上解决了空调系统设计中单凭经验和感觉进行设计而造成的不足。
本文以25K型硬卧空调客车为研究对象,采用k-ε两方程紊流模型,并结合CFD软件之一—Airpak软件对其进行数值模拟和分析。

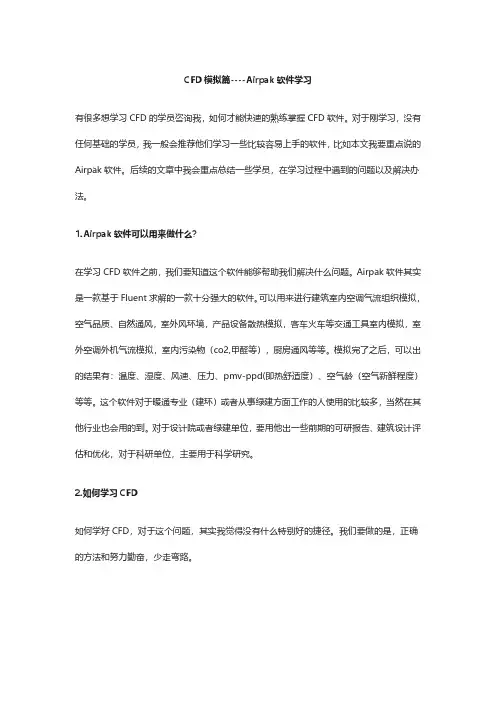

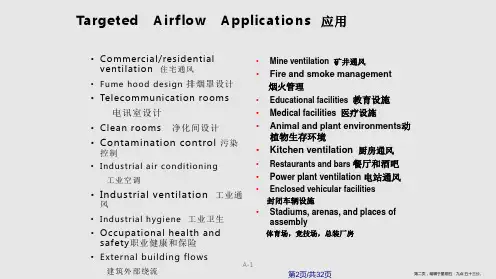

1 Airpak软件的主要特点CFD是运用流体动力学的基本原理进行“三传”(传热、传质、动量传递)及燃烧、多项流和化学反应研究的重要技术,广泛应用于热能动力、航空航天、机械、土木水利、环境和化工等诸多领域,其中暖通空调领域是CFD应用的主要领域之一。
用CFD技术对一定空间中的气流组织进行模拟,通过建立数学物理模型,根据提供的合理的边界条件和参数,可以对空调区域内空气流动形成的温度场、速度场和浓度场等进行模拟,直观的显示其设计结果,并根据设计结果对其可行性和合理性进行分析研究,不断优化设计方案,寻找有规律性的知识,更好的指导工程设计。
Airpak气流组织模拟教程编制人:张占莲2015-9-15案例:以广州某办公室房间为例,房间尺寸6m×8m×4.5m,室内通风采用同侧侧送风,上送下回送风方式,送风量1800m³/h,送风温度18℃,广州夏季室外干球温度34.2℃。
室内各物体尺寸、数量及边界条件设置如下表1所示:表1 边界条件设置名称尺寸数量边界条件送风口0.5m×0.2m2个速度入口,2.5m/s 人0.4m×0.35m×1.73m2人热源,75W灯 1.2m×0.2m×0.15m3个热源,40W电脑0.4m×0.4m×0.4m2台热源,173W回风口0.5m×0.2m2个自由出口桌子 1.5m×4m×1.05m1个——北外墙————定壁温,34.2℃1.建模1)打开软件,新建工程。
注:保存路径及工程名称中不要出现中文,中文无法识别。
2)调整房间模型尺寸:Model Room Edit可更改odject名称调整尺寸大小、坐标位置:Geometry可根据个人习惯通过输入起点/终点或起点/长度来确定坐标位置。
3)建立灯、人体、电脑等模型:Creat b locka.创建灯具模型修改block名称:lamp输入坐标尺寸定位a .创建灯具模型:在properties 中修改属性,定义热源。
将灯简化为长方体的固体block定义热源40W利用copy object 可复制灯具模型。
复制数量偏移量b.创建简易桌子模型(可无)采用固体block 创建桌子模型,因桌子并非热源散发源,桌子模型可有可无。
(这里仅作为障碍物)c.创建电脑模型步骤:◆简化为固体的block;◆修改名称为com.1;◆输入坐标定位;◆定义热源属性:173W;◆Copy object命令,设置偏移量。
d.创建人体模型步骤:◆可直接使用自带人体模型,也可将人体简化为长方体的固体block;◆修改名称为person.1;◆修改尺寸,人体为坐姿;◆定义热源属性:75W;◆Copy object命令,设置偏移量。
Airpak软件中文学习案例(含软件详细操作步骤)建筑边庭对室内环境的影响-CFD模拟分析目录01篇建模问题 (3)1.1模拟概况 (3)1.2简化模型 (5)1.3用airpak建模 (5)1.4airpak建模步骤 (6)02篇网格生成篇 (9)2.1网格生成详细步骤 (9)2.2网格检查 (11)03篇条件设置 (12)3.1边界条件设置 (12)3.2初始参数设置 (15)3.3残差和计算参数设置 (16)04篇模拟后处理 (17)05篇边庭模拟小结 (21)01篇建模问题1.1模拟概况本工程是某地区一栋坐北朝南的办公楼,东侧是贯穿一层的边庭,主要功能为通风采光,南侧是一个内部走廊。
办公楼一共2层,上下层都为办公室、会议厅,建筑面积大约3000平方米。
室内布置主要为桌椅、空调等(实际模型详见下方图纸)。
本工程主要通过CFD模拟软件Airpak对建筑边庭进行研究,分析边庭(中庭)对建筑室内的通风效果通过温度、湿度、风速、空气龄、PMV-PPD等指标参数,评价室内通风效果。
本教程由百度账号:a谷雨c燕,第七代师兄,独家原创分享,未经许可不得转载。
首次发布在百度文库模拟工况为:(1)冬季无空调时,边庭对室内通风、热舒适度的影响。
(2)冬季有空调时,边庭对室内通风、热舒适度的影响。
1.2简化模型拿到二维图纸或三维图纸后,建模的思路是先熟悉图纸,二维和三维图纸都看一遍,了解图纸中的建筑和物体的布局,其次结合CFD 模拟工况的要求,对建筑模型进行必要的简化,最后依据图纸信息进行建模。
例如本工程,是一个办公楼,要做如上2个工况的模拟,拿到图纸后熟悉每个房间的布局,里面有桌椅、人体、玻璃幕墙等。
对里面的人体进行舍弃,边庭处的沙土、植物对气流影响不大的也进行舍弃,最后得到一个模拟的大致布局。
脑中有了这些模型后,可以自己画一下,也可以建模的时候一遍勾勒,一遍看图。
1.3用airpak建模开始建模时,要了解各个模型的尺寸信息,长x宽x高,应该使用airpak里的那个模块比较合适。
北京某数据中心空调气流组织节能分析摘要近年来,随着新基建、物联网技术、工业互联网的快速发展,数据中心领域的计算能力、存储规模等大幅度提高,使得数据中心市场规模快速扩大。
数据中心是一个高能耗行业,不仅其IT设备耗电较高,制冷设备的耗电量也非常大。
本文主要是对北京某数据中心机房内温湿度、空调耗电量测试。
采用Airpak软件对本数据中心气流组织进行CFD模拟。
关键词:新基建,数据中心,气流组织、能源使用效率1.引言随着人工智能、5G、物联网技术快速发展,数据中心制冷系统也在随之更新换代,中大型数据中心采用水冷式制冷系统成为主流。
本文以北京市某数据中心为例[1],对弥漫式送风方式和封闭冷通道进行能耗测试。
使用Airpak软件对数据中心机房内弥漫式气流组织、封闭冷通道、封闭热通道进行建模分析,导出速度、温度云图。
2.机房测试2.1项目概况本项目制冷系统冷冻侧冷冻供回水温度为14/20 ℃,夏天冷却供回水温度为32/37 ℃。
数据中心制冷设备共配置4套1000 RT(3517 kW)制冷单元,3用1备。
机房内有2155个标准机柜,每个机柜4.4 kW的额定功率。
2.2数据中心机房测试本次以数据中心302机房为测试对象,此模块机房面积465.65 ㎡,240个4.4 kW机柜,两侧有两个空调间,空调间配置5台水冷精密空调,四用一备,每台精密空调制冷量152 kW,额定功率为8.4 kW,风量为39400 m³/h。
测试依据本次机房测试依据包括《数据中心基础设施施工及验收规范》GB50462-2015等规范,按照机房内相关测试方法进行测试机房内环境[2],在测试不同冷通道送风温度下的耗电量。
3.Airpak软件仿真模拟AIRPAK软件进行数值模拟,机房内具体尺寸、主要参数见下表3-1。
导出数据中心三种气流组织云图,并进行简要分析。
表3-1 机房内的具体设置参数表名称数量/个尺寸/m模型类型主要参数图形机柜2402.2×1.2×0.6creatblocks4.4kW机柜进出风口2402.2×0.6creatopenings/精密空调12.55×0.95×1.97creatblocks152kW精密空调风机尺寸22.55×0.95creatfans13.1 kg/s送风地板2400.6×0.6creatresistances/3.1弥漫式送风方式CFD模拟机房不同切面下速度分析,机房风速的速度范围在2 m/s到4 m/s之间。

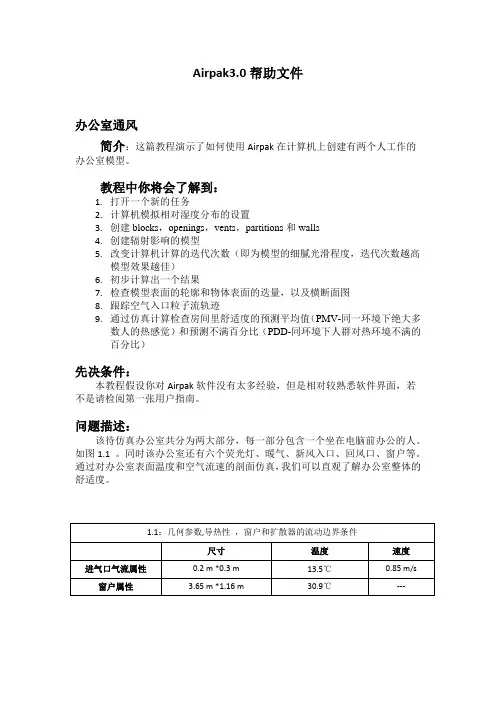

Airpak3.0帮助文件办公室通风简介:这篇教程演示了如何使用Airpak在计算机上创建有两个人工作的办公室模型。
教程中你将会了解到:1.打开一个新的任务2.计算机模拟相对湿度分布的设置3.创建blocks,openings,vents,partitions和walls4.创建辐射影响的模型5.改变计算机计算的迭代次数(即为模型的细腻光滑程度,迭代次数越高模型效果越佳)6.初步计算出一个结果7.检查模型表面的轮廓和物体表面的迭量,以及横断面图8.跟踪空气入口粒子流轨迹9.通过仿真计算检查房间里舒适度的预测平均值(PMV-同一环境下绝大多数人的热感觉)和预测不满百分比(PDD-同环境下人群对热环境不满的百分比)先决条件:本教程假设你对Airpak软件没有太多经验,但是相对较熟悉软件界面,若不是请检阅第一张用户指南。
问题描述:该待仿真办公室共分为两大部分,每一部分包含一个坐在电脑前办公的人。
如图1.1 。
同时该办公室还有六个荧光灯、暖气、新风入口、回风口、窗户等。
通过对办公室表面温度和空气流速的剖面仿真,我们可以直观了解办公室整体的舒适度。
图1.1:通风问题所研究的办公室的几何参数步骤1:打开并定义一个新的工作1.启动Airpak,当软件打开后会主动弹出NEW/EXISTING选项卡。
2.单击NEW选项,软件会开始一个新的任务,同时NEW project选项卡将会打开。
(a)你可以为你的任务起一个名称,并将其填写在Project旁边的窗口中。
你可以为此案例命名OFFICE。
(b)点击Create创建。
Airpak会默认创建一个尺寸为10*3*10的房间,并放置在图形窗口内。
你可以使用鼠标左键围绕一个中心点旋转物体,还可以用鼠标中键将它移动到任意一点,鼠标右键则可以放大缩小视窗选择进入或者退出房间。
如果想把房间调整到默认位置,点击界面上方的选项Orient在弹出的菜单中点击Home position。
Airpak 2.0 使用指南办公室通风∙简介∙前言∙问题描述∙第一步:打开并定义一个新任务∙第二步:创建模型∙第三步:加入辐射和模型∙第四步:计算网格∙第五步:检查风状况∙第五步:将模型保存到任务文件中∙第六步:计算一个解决方案∙第七步:检查结果∙汇总∙参考文献简介这篇教程演示了如何使用Airpa k在计算机上创建有两个人工作的办公室的模型教程中你将学会:∙打开一个新任务∙包括计算机模拟相对湿度影响的分布∙创建blocks, openin gs, vents, partit ions,和 walls∙创建辐射影响的模型∙改变计算机计算的迭代次数∙计算一个结果∙检查模型表面轮廓和物体表面的矢量,以及横断面图∙空气入口的粒子流轨迹通过计算机计算检查房间里的舒适度的预测平均值(PMV)和不满百分比(PPD)必装条件这个教程假设你对air pak没有经验,但是你很熟悉接口,如果您不是,请检查第一张的用户指南问题描述这个办公室分为两个部分,每部分包含一个人,坐在电脑前工作,如图 1.1。
这个办公室还包括六个荧光灯、暖气片、空气入口、回风口,窗户。
表面温度和空气流速剖面,目的是为了确定整个舒适的房间。
Table1.1:几何参数,导热性,窗户和扩散器的流动边界条件尺寸温度速度13.5 C 0.85 m/s进气口扩散0.2 m 0.3 m30.9 C ---窗户3.65 m 1.16 mTable1.2:热源的尺寸和性能热源Size Power1500 W墙挂式取暖1.2 m 0.1 m 0.2 m75 W人0.4 m 0.35 m 1.1 m108 WComput er 10.4 m 0.4 m 0.4 mComput er 2173 W0.4 m 0.4 m 0.4 m34 W灯0.2 m 1.2 m 0.15 mFigure 1.1:通风问题所研究的办公室的几何参数Step 1: Open and Define a New Job1.启动airp ak,如简介1.5中说明的那样,打开任务面板将自动开启2.为你的任务取一个名字(a)In the Select the job to open text box, type /office at the end of the path.在选择任务打开文字框内,输入/office在路径的最后(b)ClickAccept. 点击接受Airpak will create a defaul t room with the dimens ions10 m 3 m 10 m, anddispla y the room in the graphi cs window.Airpak将创建一个默认的尺寸为10x3x10的房间,并放置在图形窗口内。
Airpak气流组织模拟教程
编制人:张占莲
2015-9-15
案例:
以广州某办公室房间为例,房间尺寸6m×8m×4.5m,室内通风采用同侧侧送风,上送下回送风方式,送风量1800m³/h,送风温度18℃,广州夏季室外干球温度34.2℃。
室内各物体尺寸、数量及边界条件设置如下表1所示:
表1 边界条件设置
名称尺寸数量边界条件
送风口0.5m×0.2m2个速度入口,2.5m/s 人0.4m×0.35m×1.73m2人热源,75W
灯 1.2m×0.2m×0.15m3个热源,40W
电脑0.4m×0.4m×0.4m2台热源,173W
回风口0.5m×0.2m2个自由出口
桌子 1.5m×4m×1.05m1个——
北外墙————定壁温,34.2℃
1.建模
1)打开软件,新建工程。
注:保存路径及工程名称中不要出现中
文,中文无法识别。
2)调整房间模型尺寸:Model Room Edit
可更改odject名称
调整尺寸大小、坐标位置:Geometry
可根据个人习惯通过输入起
点/终点或起点/长度来确定
坐标位置。
3)建立灯、人体、电脑等模型:Creat b lock
a.创建灯具模型
修改block名称:lamp
输入坐标尺寸定位
a .创建灯具模型:在properties 中修改属性,定义热源。
将灯简化为长方体的固体block
定义热源40W
利用copy object 可复制灯具模型。
复制数量
偏移量
b.创建简易桌子模型(可无)
采用固体block 创建桌子模
型,因桌子并非热源散发源,
桌子模型可有可无。
(这里
仅作为障碍物)
c.创建电脑模型
步骤:
◆简化为固体的block;
◆修改名称为com.1;
◆输入坐标定位;
◆定义热源属性:173W;
◆Copy object命令,设置偏移量。
d.创建人体模型
步骤:
◆可直接使用自带人体模型,也可将
人体简化为长方体的固体block;
◆修改名称为person.1;
◆修改尺寸,人体为坐姿;
◆定义热源属性:75W;
◆Copy object命令,设置偏移量。
e.创建送风口模型
Opening命令
送风温度18℃
合速度2.5m/s
速度矢量方向
步骤:
◆将送风口简化为一方形opening开口;
◆可修改名称为air-inlet;
◆输入坐标尺寸定位;
◆给定送风速度、温度;
◆Copy object命令,设置偏移量。
f.创建排风口模型
vent命令
气流流出
步骤:
◆排风口使用vent命令;
◆可修改名称为outlet;
◆输入坐标尺寸定位;
◆自由出口,流出边界;
◆Copy object命令,设置偏移量。
◆创建天花板、地板、左(右)墙;前(后)墙;
◆北外墙(后墙)定壁温边界(34.2℃,与外界有热量交换),其他均为绝热边界;
g .创建墙体模型
wall 命令
定壁温边界
绝热边界
4)检查模型:Model check model
该命令框会提示统计的object数量
2.划分网格
Model Edit priorities object priority
(1)编辑物体网格优先权
注:保证靠着墙的物体比墙在产
生网格的过程中拥有更高的优先权,
可将天花板、地板、四周墙壁等优先
级设置为0。
网格划分命令
(2)创建粗略(coarse)网格
◆取消勾选Max X size、Max Y
size、Max Z size,选择coarse可
创建粗略网格;
◆Display 面板可查看模型剖面网
格情况。
(3)细化(Normal)网格
1.设置网格间距
勾选Max X size 、Max Y size 、Max Z size ,设置网格间距,一般在0.1—0.5m 之间,具体项目尺寸具体设置。
1
2
4
2.局部网格加密
Odject parameters 中可对计算区域的送风口及排风口进行局部加密。
(如何设置见下页)
3.选择Normal
4.Generate mesh 生成更好质量的网格。
3
(3)细化(Normal)网格
◆选中某一送风口,勾选Use per-
object parameters;
◆根据风口具体尺寸,设置风口在
Y、Z方向的网格数量;
◆依次设置需局部加密的object,
done即可。
(4)显示网格(Display)
勾选surface、All odject可
查看所有物体表面网格情况。
勾选Cut plane可查看模型
剖面的网格情况。
(5)检查网格质量(Quality)
如何判断网格质量良好?
Face alignment、Quality均大于
0.15,且越接近1,代表网格质
量越好。
Problem setup Basic parameters
(1)Problem setup
注:
◆视室内空气为透明介质,忽略辐
射模型;
◆Species:组分输运模型常在模拟
污染物扩散时需打开,其中也可
设置室内相对湿度;
湍流模型可选择两方程模型或RNG模型
设置重力加速度方向
可设置环境温度稳态流动(1)Problem setup
(2)Solution settings
Solution settings Basic settings
迭代步数(至少500以上)
收敛精度:
连续性方程、动量方程10-3;
能量方程10-6。
(2)Solution settings
Solution settings Advanced settings
采用有限体积法离散控制方
程,离散格式为一阶迎风格
式。
松弛因子设置(一般默认)
计算精度:单精度
(3)Run Solution Run Solution命令
注:
运行计算之前,先保存模型。
4.运行计算
残差曲线(airpak是以Fluent
为求解计算器)
5.结果后处理
Plane cut命令
5.结果后处理
可输入数值得到需要显示结果的平面,
如z=1.2m人员工作区平面。
可选择显示矢量图、等值线云图、轨迹
线图。
可选择显示速度场、温度场、静压场、
PMV、PPD等。
可调节图例数值范围。
OVER
敬请批评指正!。
