典型SPF级实验动物房气流组织模拟分析

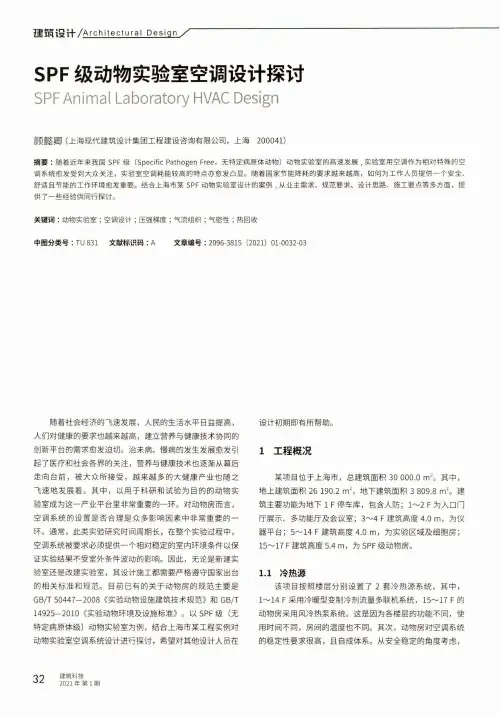

S P F级动物实验室空调设计探讨SPF Animal Laboratory HVAC Design厄页懿昵卩（上海现代建筑设计集团工程建设咨询有限公司，上海200041)摘要：随着近年来我国SPF级（Specific Pathogen Free,无特定病原体动物）动物实验室的高速发展，实验室用空调作为相对特殊的空 调系统愈发受到大众关注，实验室空调耗能较高的特点亦愈发凸显。

随着国家节能降耗的要求越来越高，如何为工作人员提供一个安全、舒适且节能的工作环境愈发重要。

结合上海市某SPF动物实验室设计的案例，从业主需求、规范要求、设计思路、施工要点等多方面，提 供了一些经验供同行探讨。

关键词：动物实验室；空调设计；压强梯度；气流组织；气密性；热回收中图分类号：TU831 文献标识码：A文章编号：2096-3815 (2021) 01-0032-03逞茄设i+/A r c h i te c tu r a l Design Z~随着社会经济的飞速发展，人民的生活水平日益提高，人们对健康的要求也越来越高，建立营养与健康技术协同的 创新平台的需求愈发迫切。

治未病、慢病的发生发展愈发引 起了医疗和社会各界的关注，营养与健康技术也逐渐从幕后 走向台前，被大众所接受，越来越多的大健康产业也随之 飞速地发展着。

其中，以用于科研和试验为目的的动物实 验室成为这一产业平台里非常重要的一环。

对动物房而言，空调系统的设置是否合理是众多影响因素中非常重要的一 环。

通常，此类实验研究时间周期长，在整个实验过程中，空调系统被要求必须提供一个相对稳定的室内环境条件以保 证实验结果不受室外条件波动的影响。

因此，无论是新建实 验室还是改建实验室，其设计施工都需要严格遵守国家出台 的相关标准和规范。

目前已有的关于动物房的规范主要是 GB/T50447—2008《实验动物设施建筑技术规范》和GB/T 14925—2010《实验动物环境及设施标准》。

摘要：本文以滨州医学院SPF级动物实验室为例，分别从管理制度与SOP制定、屏障系统运行、日常管理等方面记录了SPF级动物实验室的运行及管理模式，以期为高等院校及科研单位SPF级动物实验室的日常管理和运行提供相应的参考。

关键词：SPF级动物实验室；屏障系统；运行管理；人员培训SPF级动物实验室运行管理的总结与探讨刘星劼，王跃嗣，李若楠，张伟（滨州医学院山东烟台264003）doi:10.3969/j.issn.1008-4754.2023.06.058收稿日期：2022-11-02基金项目：天然药物郁李仁中活性成分分析及质量研究（2019WS303）。

实践案例实验动物是教学科研工作中的重要载体和工具，是生命科学、医学创新研究的重要支撑，对生物安全、药物研发、医疗进步等方面至关重要。

伴随着基因编辑等医学生物学技术的快速发展，实验动物需求迅速增长，因此建设实验动物平台十分必要，尤其是建设综合性、高水平的实验动物设施。

动物实验室的正常运转是实验动物质量的重要保障，也是实验动物教学及科研质量与效率的前提条件。

本文从动物实验室管理制度及SOP制定、屏障系统的运行、日常管理方面对动物房高效管理进行探讨。

滨州医学院（烟台校区）SPF级动物实验室饲养的实验动物种类包括实验大鼠和实验小鼠。

实验室于2018年招标改建，投资七百余万元，改建面积约1200m2。

根据《中华人民共和国实验动物管理条例》和中华人民共和国国家标准GB14925—2010《实验动物及设施》的要求，实验室于2020年9月改建完工，2021年5月通过由山东省科技厅动管办组织的专家组验收，取得《实验动物使用许可证》和《实验动物生产许可证》并正式对外开放。

SPF级动物实验室的屏障系统为直流式全新风、恒温恒湿空调系统，饲养间内放置IVC笼架、超净台或生物安全柜，用于SPF级大、小鼠的饲养和实验操作[1]。

两年来，SPF级动物实验室制定修改了一系列相关管理制度及SOP，严格按照屏障系统设施标准操作规程进行管理，确保动物质量符合SPF级标准。

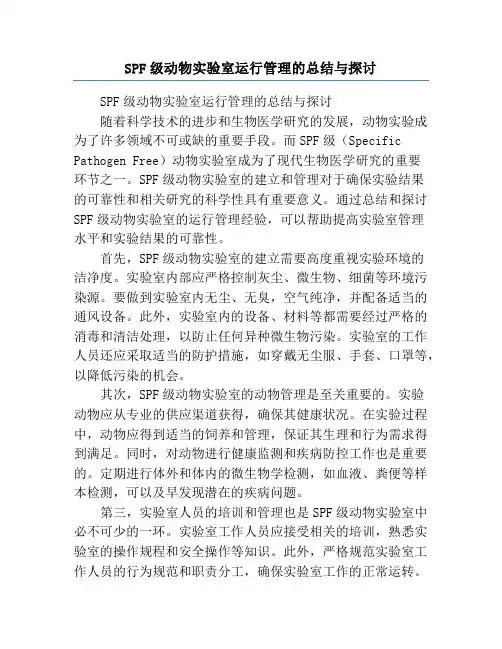

SPF级动物实验室运行管理的总结与探讨SPF级动物实验室运行管理的总结与探讨随着科学技术的进步和生物医学研究的发展，动物实验成为了许多领域不可或缺的重要手段。

而SPF级（Specific Pathogen Free）动物实验室成为了现代生物医学研究的重要环节之一。

SPF级动物实验室的建立和管理对于确保实验结果的可靠性和相关研究的科学性具有重要意义。

通过总结和探讨SPF级动物实验室的运行管理经验，可以帮助提高实验室管理水平和实验结果的可靠性。

首先，SPF级动物实验室的建立需要高度重视实验环境的洁净度。

实验室内部应严格控制灰尘、微生物、细菌等环境污染源。

要做到实验室内无尘、无臭，空气纯净，并配备适当的通风设备。

此外，实验室内的设备、材料等都需要经过严格的消毒和清洁处理，以防止任何异种微生物污染。

实验室的工作人员还应采取适当的防护措施，如穿戴无尘服、手套、口罩等，以降低污染的机会。

其次，SPF级动物实验室的动物管理是至关重要的。

实验动物应从专业的供应渠道获得，确保其健康状况。

在实验过程中，动物应得到适当的饲养和管理，保证其生理和行为需求得到满足。

同时，对动物进行健康监测和疾病防控工作也是重要的。

定期进行体外和体内的微生物学检测，如血液、粪便等样本检测，可以及早发现潜在的疾病问题。

第三，实验室人员的培训和管理也是SPF级动物实验室中必不可少的一环。

实验室工作人员应接受相关的培训，熟悉实验室的操作规程和安全操作等知识。

此外，严格规范实验室工作人员的行为规范和职责分工，确保实验室工作的正常运转。

实验室还需要加强对实验操作的记录和数据管理，以保证实验过程和结果的可追溯性和可审查性。

第四，实验室设备和仪器的维护和管理也是SPF级动物实验室运行管理的重要方面。

实验室设备应定期保养和维修，避免因设备故障导致实验失败或结果不可靠。

此外，合理使用仪器设备，仔细阅读和遵守说明书，确保仪器正常工作，并及时清洁和消毒。

最后，控制人为因素也是SPF级动物实验室运行管理中不可忽视的因素。

SPF级实验动物房设计建设方案SICOLAB1.房间结构：SPF级实验动物房通常需要分为动物栖息区、操作区、清洁区、供气区、供电区、供水区等区域。

栖息区是动物居住和活动的区域，需要确保动物养殖环境的无菌状态；操作区是进行与动物有关的各种操作的区域，如喂养、实施实验等；清洁区是进行清洁和消毒工作的区域；供气区是提供新鲜空气的区域；供电区是提供电力的区域；供水区是提供清洁饮用水的区域。

2.空气净化系统：SPF级实验动物房需要引入高效过滤系统，以确保空气中的微生物小于一定的标准，通常要求达到H14级别。

该系统需要包括预过滤器、高效过滤器、空气净化器、空气调节器等设备。

3.温度和湿度控制：SPF级实验动物房需要保持一定的温度和湿度，以保证动物的舒适度和健康状态。

通常要求温度控制在20-24℃，湿度控制在45-60%之间。

4.光照控制：SPF级实验动物房需要提供适宜的光照条件，以保持一个良好的生物钟节律和光照环境。

通常要求提供12小时的光照和12小时的黑暗。

5.防护措施：SPF级实验动物房需要安装防护设施，以防止外部病菌和微生物污染进入房间。

可以采用双门或单门紧密贴合的设计，避免空气交流和病菌传播。

6.物料管理：SPF级实验动物房需要合理管理和储存进入房间的物料，如饲料、垫料、药物等。

要保持物料的无菌状态，可以采用密封的储存柜和合适的储存条件。

7.消毒措施：SPF级实验动物房需要定期进行消毒工作，以保持无菌状态。

可以采用紫外线灯、高温蒸汽和化学消毒剂等方法进行消毒。

总结起来，SPF级实验动物房设计建设方案需要考虑房间结构、空气净化系统、温度和湿度控制、光照控制、防护措施、物料管理和消毒措施等方面。

这些设计和措施能够保证实验动物繁殖和养殖的无菌化环境，从而提高实验结果的准确性和可靠性。

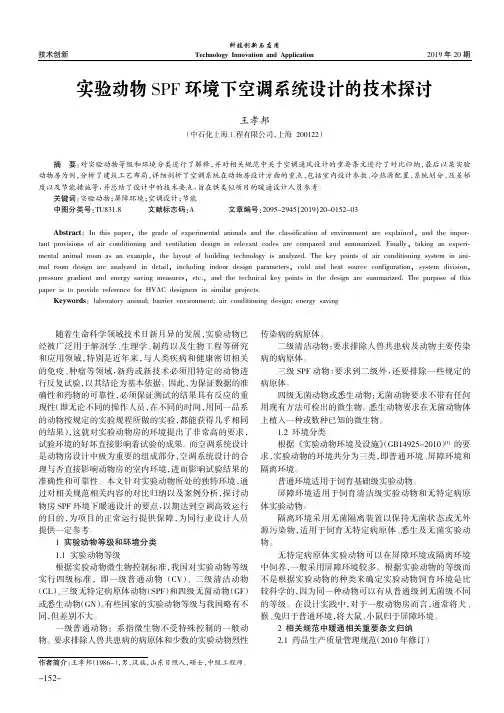

2019年20期技术创新科技创新与应用Technology Innovation and Application实验动物SPF 环境下空调系统设计的技术探讨王孝邦（中石化上海工程有限公司，上海200122）随着生命科学领域技术日新月异的发展，实验动物已经被广泛用于解剖学、生理学、制药以及生物工程等研究和应用领域，特别是近年来，与人类疾病和健康密切相关的免疫、肿瘤等领域，新药或新技术必须用特定的动物进行反复试验，以其结论为基本依据。

因此，为保证数据的准确性和药物的可靠性，必须保证测试的结果具有反应的重现性（即无论不同的操作人员，在不同的时间，用同一品系的动物按规定的实验规程所做的实验，都能获得几乎相同的结果），这就对实验动物房的环境提出了非常高的要求，试验环境的好坏直接影响着试验的成果。

而空调系统设计是动物房设计中极为重要的组成部分，空调系统设计的合理与否直接影响动物房的室内环境，进而影响试验结果的准确性和可靠性。

本文针对实验动物所处的独特环境，通过对相关规范相关内容的对比归纳以及案例分析，探讨动物房SPF 环境下暖通设计的要点，以期达到空调高效运行的目的，为项目的正常运行提供保障，为同行业设计人员提供一定参考。

1实验动物等级和环境分类1.1实验动物等级根据实验动物微生物控制标准，我国对实验动物等级实行四级标准，即一级普通动物（CV ）、二级清洁动物（CL ）、三级无特定病原体动物（SPF ）和四级无菌动物（GF ）或悉生动物（GN ）。

有些国家的实验动物等级与我国略有不同，但差别不大。

一级普通动物：系指微生物不受特殊控制的一般动物。

要求排除人兽共患病的病原体和少数的实验动物烈性传染病的病原体。

二级清洁动物：要求排除人兽共患病及动物主要传染病的病原体。

三级SPF 动物：要求到二级外，还要排除一些规定的病原体。

四级无菌动物或悉生动物：无菌动物要求不带有任何用现有方法可检出的微生物。

悉生动物要求在无菌动物体上植入一种或数种已知的微生物。

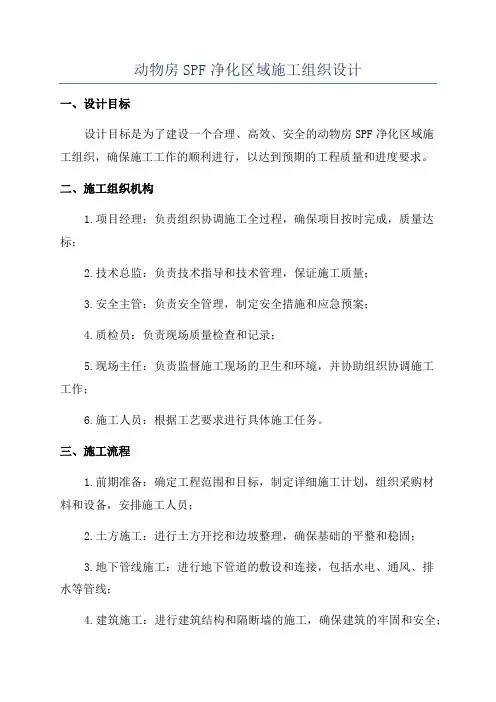

动物房SPF净化区域施工组织设计一、设计目标设计目标是为了建设一个合理、高效、安全的动物房SPF净化区域施工组织，确保施工工作的顺利进行，以达到预期的工程质量和进度要求。

二、施工组织机构1.项目经理：负责组织协调施工全过程，确保项目按时完成，质量达标；2.技术总监：负责技术指导和技术管理，保证施工质量；3.安全主管：负责安全管理，制定安全措施和应急预案；4.质检员：负责现场质量检查和记录；5.现场主任：负责监督施工现场的卫生和环境，并协助组织协调施工工作；6.施工人员：根据工艺要求进行具体施工任务。

三、施工流程1.前期准备：确定工程范围和目标，制定详细施工计划，组织采购材料和设备，安排施工人员；2.土方施工：进行土方开挖和边坡整理，确保基础的平整和稳固；3.地下管线施工：进行地下管道的敷设和连接，包括水电、通风、排水等管线；4.建筑施工：进行建筑结构和隔断墙的施工，确保建筑的牢固和安全；5.安装设备：安装SPF净化设备和辅助设备，如空调、过滤器、防火系统等；6.通风及电气施工：进行通风系统的布置和电气线路的敷设，进行调试和维护；7.精装修施工：进行地面铺设、墙面涂装、门窗安装等装修工作；8.清洁整理：进行施工区域的清理和整理，确保工程的美观和整洁；9.安全验收：进行工程的安全验收，确保施工质量和安全。

四、施工措施1.施工前，组织人员参加安全培训，了解施工现场的安全注意事项；2.在施工现场设置警示标志，明确施工区域；3.施工现场应有消防器材，定期进行消防设备检查和维护；4.施工现场应进行封堵处理，确保施工区域与外部环境的隔离；5.严格按照设计要求和工艺标准进行施工，确保施工质量和安全；6.在施工现场设置临时通风系统，确保施工区域空气质量达标；7.定期进行施工区域的卫生清理，保持施工现场的整洁；8.根据施工进度，及时调整施工计划和资源配置，保证施工进度。

五、质量控制1.严格按照工程设计和工艺标准进行施工，确保施工质量；2.采用优质材料和设备，保证施工质量和使用寿命；3.建立完善的质量检查制度，每个施工环节都进行质量检验；4.定期召开质量会议，总结经验教训，及时处理质量问题；5.对质量问题进行整改，确保问题得到解决并防止再次发生。

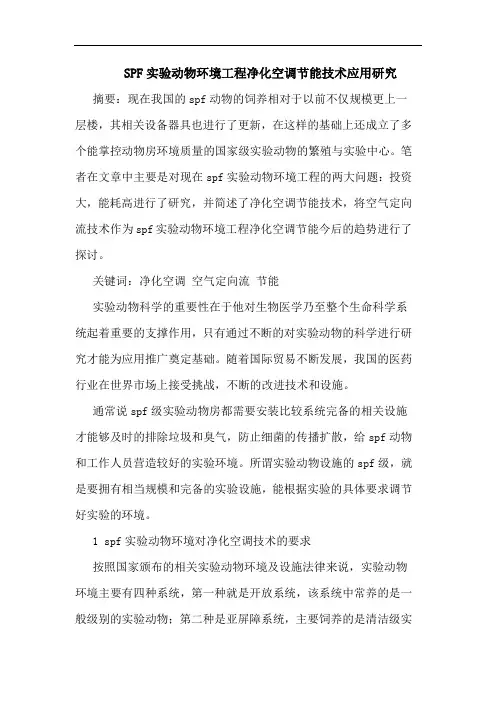

SPF实验动物环境工程净化空调节能技术应用研究摘要：现在我国的spf动物的饲养相对于以前不仅规模更上一层楼，其相关设备器具也进行了更新，在这样的基础上还成立了多个能掌控动物房环境质量的国家级实验动物的繁殖与实验中心。

笔者在文章中主要是对现在spf实验动物环境工程的两大问题：投资大，能耗高进行了研究，并简述了净化空调节能技术，将空气定向流技术作为spf实验动物环境工程净化空调节能今后的趋势进行了探讨。

关键词：净化空调空气定向流节能实验动物科学的重要性在于他对生物医学乃至整个生命科学系统起着重要的支撑作用，只有通过不断的对实验动物的科学进行研究才能为应用推广奠定基础。

随着国际贸易不断发展，我国的医药行业在世界市场上接受挑战，不断的改进技术和设施。

通常说spf级实验动物房都需要安装比较系统完备的相关设施才能够及时的排除垃圾和臭气，防止细菌的传播扩散，给spf动物和工作人员营造较好的实验环境。

所谓实验动物设施的spf级，就是要拥有相当规模和完备的实验设施，能根据实验的具体要求调节好实验的环境。

1 spf实验动物环境对净化空调技术的要求按照国家颁布的相关实验动物环境及设施法律来说，实验动物环境主要有四种系统，第一种就是开放系统，该系统中常养的是一般级别的实验动物；第二种是亚屏障系统，主要饲养的是清洁级实验动物；第三种是屏障系统，主要针对无特定病原体（spf）级实验动物设置的；最后一种是隔离系统，饲养对象是spf级及无菌级实验动物。

为了确保实验动物更好的成长，让他们能活在较清新的空气中，及时排除废气和废物。

现新修的实验动物房都是有高要求的，无论是空气净化度、氨浓度、温度、湿度、气流速度以及房间空气压差梯度都有较明确的规定。

故修建这样的spf实验动物环境需要事先做好全面的规划，且尽量确保一个性能好、节能、智能的空调系统。

2 spf试验动物环境污染途径有两种情况常会影响到动物实验室的空气清洁程度，首先是来自室外的空气，由于室外的汽车尾气、工业废气以及家用煤气等污染气体未经处理就直接进入室内常会降低室内空气质量；其次是那些实验室里出现的动物毛、皮屑和饲养食物碎屑等，这些较细小的碎屑没得到及时处理就会腐烂变坏，产生细菌扩散到空气中。

R E A LE S T A T EG U I D E |155现代动物实验建筑设计模式分析以上海交通大学闵行校区实验动物中心为例张 敏 (中船第九设计研究院工程有限公司 上海 200090)[摘 要] 从建筑㊁工艺㊁结构㊁暖通㊁给排水㊁电气㊁动力等各专业的设计原则㊁设计方法等方面,介绍分析上海交通大学闵行校区实验动物中心㊂[关键词] 实验动物;实验动物设施;屏障环境;S P F 级小鼠;平面布局[中图分类号]T U 984 [文献标识码]A [文章编号]1009-4563(2023)17-155-03 科学实验室是科学研究的基本条件,是科学发展的摇篮㊂动物实验建筑是科学实验建筑的重要分支㊂随着生命科学和生物医学的不断发展,对实验动物研究设施的需求日益广泛㊂我国从20世纪80年代开始陆续兴建实验动物研究设施,为开展实验动物研究提供了越来越科学化㊁标准化㊁规范化的平台㊂1 项目概况为解决现有实验动物饲养空间不足的问题,上海交通大学闵行校区新建了实验动物中心,该项目目前正处于竣工验收阶段,即将投入使用㊂新建实验动物中心不仅服务于本校生农医药学科发展,还将成为国内一流的设施先进㊁管理规范的实验动物公共服务平台,为上海交通大学生农医药基础学科㊁转化医学以及交叉学科发展奠定基础㊂该项目位于上海交通大学闵行校区,总建筑面积13130平方米,其中地上建筑面积12780平方米,地下建筑面积350平方米㊂分为A 区和B 区,A 区地上4层,无地下室,B 区地上5层,设局部地下室㊂建筑高度27.5米㊂使用功能主要为实验动物研究设施,包括小鼠的饲养和实验以及辅助区,实验动物为S P F 级小鼠,实验环境为屏障环境㊂2 选址与总平面布局该项目位于闵行校区东北角,总用地面积7860平方米㊂基地南侧为农生学院试验田,西侧为农科创新大楼,北侧紧邻剑川路,东临铁路支线浦西线,每天有三列货车经过,运行速度缓慢㊂本项目由于用地较为局促,周边环境较为嘈杂,经过比选,将建筑布置于基地西南侧,在建筑与铁路之间,围合出的三角形地块布置绿化及停车场,同时作为建筑与铁路之间过渡区域㊂基地北侧沿剑川路之间的绿化带,种植中大型乔木及灌木,形成一道和剑川路之间的隔离绿墙㊂将A 区动物饲养实验区布置在建筑东侧,相对远离铁路㊂通过以上措施尽量减少噪声及震动对小动物的影响㊂主要出入口均位于建筑东南角,建筑西侧山墙面设置了物料入口和隔离检疫出入口,南侧设置动物入口,建筑北侧设置机电设备用房出入口及污物出口,各种流线入口保持联系又互不干扰㊂3 建筑设计本项目平面布局分为A /B 两个区,其中A 区为动物饲养实验区,B 区为检测研讨区㊂A B 区可在内部通过楼梯联通㊂A 区建有动物饲养区㊁动物实验区㊁隔离检疫及其辅助区域等㊂实验设施布局合理,防止交叉污染,动物线路㊁物品线路以及人员线路明确区分㊂B 区主要布置门厅㊁会议室㊁研讨区和普通实验室及五层的细胞实验室(屏障环境实验室)㊂根据各类房间的工艺面积要求,确定柱网以6.9米ˑ9.0米为主㊂A 区屏障区位于左右两边,设计将主要垂直交通及公共疏散控制置于A 区中央,实现最高效可达的内部交通㊂A 区设置2台洁梯㊁2台污梯,两部污梯用于污物的运输,两部洁梯一部专用于人和动物的运输,另一部用于物料的运输㊂B 区设置独立门厅,1台客梯㊂建筑外立面为了实现与基地周边建筑风格的和谐统一,设计提取竖向立面肌理,进行重新组织,打乱原有立面序列,变有序为无序,变严肃为自由,在保持整体竖向比例的基础上实现创新,塑造实验建筑外立面形象的灵活感官㊂建筑外立面采用红砖㊁金属漆结合的形式,将传统㊁人文以及上海交大的红砖文化与体现现代工业质感的银色结合,形成材料颜色㊁肌理㊁质感上的多重对比,既与周边环境相协调,同时也突出新建实验中心自身的先进性与独特性㊂本项目主要功能为动物实验用房,屏障区域房间均不使用自然采光,外立面设计仅在局部公共区域的楼梯㊁研讨㊁休息等功能处设置开窗,其余立面均采用银色金属漆代替㊂本建筑消防高度24米,规划高度27.5米㊂由于屏障区空调设计要求,需要每层设置设备操作平台和检修马道,综合考虑屏障房间㊁设备使用检修的净高要求,所以层高按6.3米设计㊂A 区底层层高为4.2米,2~4层层高6.3米,夹层层高3米㊂B 区底层层高为4.5米,2层层高4.2米,3~5层层高4.8米㊂4 工艺设计本建筑进行的科研活动包括:饲料㊁笼具暂存㊁动物隔离检疫区㊁剖腹产区和S P F 级小鼠饲养,转基因和基因突变小鼠培育,小鼠解剖㊁代谢㊁神经㊁行为㊁肿瘤等表型分析,哺乳动物细胞培养,及常规分子生物学实验㊂实验使用的动物为S P F 级小鼠,小鼠饮水采用自动饮用水模式,其饲养使用灭菌的饲料及垫料,其笼具采用独立通气笼盒(I V C ),定时清理更换垫料,定时进行笼具消毒㊂动物饲养㊁实验㊁观察环境为屏障环境,按照国标要求对各房间进行洁净度及温度㊁湿度和换气次数的控制㊂一楼主要用于集中清洗区㊁饲料垫料暂存㊁笼具暂存区156 |R E A LE S T A T EG U I D E和动物接收㊁隔离检疫㊁剖腹产室及生物净化区,锅炉房㊁冷冻机房㊁废水机房㊁洗衣机房及其他辅助用房㊂隔离检疫动物从西侧进入㊂清洁动物(S P F )从南侧楼梯间进入,通过洁梯到达各层㊂人员通过洁梯到达各层㊂垫料穿过清洗区洁区存放于垫料暂存间,饲料垫料等物资由洁梯运至各楼层的清洁区,经穿墙式高压灭菌设备至每个屏障区㊂饲养固定废弃物(脏垫料)通过污梯到达底层,通过负压真空管道直接输送到污物暂存间㊂实验废弃物和动物尸体生物类垃圾将委托有资质的无害化处理中心定期来收集,届时,存储于各楼层污物暂存间的垃圾经污梯运至一层楼梯通道装车,进行集中处理㊂生活垃圾暂存在底楼生活垃圾间,由大楼物业统一安排管理,每天清理㊂二层主要用于小动物表型分析,三层主要为小鼠饲养及实验区,四层主要为转基因小鼠制备及保种区域㊂主体为配备I V C 的单走廊式正压屏障系统㊂人员由中间侧进两边更衣室(一更㊁二更㊁缓冲)进出㊂物资从一楼经货梯运来后由中间侧4台2.4立方米双扉灭菌锅(2.5米长,1.8米宽,重5吨)或I V C 消毒间消毒进入㊂在消毒后区设立的笼盒干燥架干燥,经走廊进入各动物房㊂笼盒㊁动物和垃圾由走廊经缓冲间离开㊂笼盒在一楼中间侧清洗区清洗后进阶梯到每层循环使用㊂实验废弃物在本层污物暂存间暂放,动物尸体生物类垃圾也是在本层污物暂存间冻存暂放㊂定期通过污梯运出㊂动物房和走廊以气密移门分隔㊂洁净实验室各功能用房的建筑内部装饰遵循简洁㊁实用的原则,在装饰材料的选取上宜以不产尘㊁不积尘㊁耐腐蚀㊁防潮防霉㊁容易清洁并符合防火要求的材料为主㊂屏障区域墙体材料采用50m m 复合型无机预涂板墙面系统,吊顶材料采用50m m 抗腐蚀中空玻镁彩钢板,吊顶高度为2.6m ,地面材料采用3m m 厚环氧迪雅美地坪㊂5 结构设计根据上海市装配式建筑相关要求,本项目建筑单体预制率不应低于40%,经计算比较后,本工程采用钢结构形式,并进行了以下优化设计㊂首先,选用合理桩型,大幅节省造价㊂以局部钢柱内浇灌混凝土,提高了框架柱的承载力,用较小柱截面,满足了大荷载的要求,同时节省用钢量,拓展了建筑的室内使用空间㊂其次,通过楼板与钢梁的组合,以较小的梁高来满足大跨大荷载的功能要求,也为室内提供了舒适的净高空间㊂6 暖通设计暖通设计原则是选用节能环保的空气净化系统和先进的气流组织形式㊂充分保障动物房区域系统的24小时连续运行㊂洁污分开,有序的梯度压力控制交叉污染,保持动态下洁净室级别及无菌净化要求㊂屏障环境动物实验室净化空调系统级别为I S O 7级,采用全新风全空气式空调系统,此区域饲养室内的I V C 笼具为独立送排风的系统形式,I V C 笼具饲养系统可以防止动物之间交叉感染,保障实验质量和结果的准确性,可有效地降低房间的氨浓度指标,改善实验环境,保障人与动物的健康㊂采用洁净空调机组和高效送风口,顶部送风,齿轮式风口两侧下排,保证气流不会产生死角,机组采用蒸汽加湿㊂在上海地区,热回收装置效果极其有限,在过渡季节,回收装置会使风机功耗加大,反而提高系统耗能㊂净化空调系统具有过滤(过滤等级G 4+F 8)㊁表冷㊁再热㊁加(除)湿等功能,保证其负担的区域温湿度㊁洁净度㊁压差㊁换气次数等参数满足使用要求,并可在一定的范围内对温(湿)度㊁压差㊁换气次数等进行调节㊂在动物实验室送风支管上设置电动密闭风阀,排风支管上设置电动密闭调节阀,这样做可以实现单间实验室的完全隔离和控制㊂为了保证洁净系统24h 的连续运行,I S O 7级小动物实验室每台空调机组内风机和过滤器均为一用一备,采用双通道空调机组㊂I S O 7级小动物实验室的排风处理机组均为一用一备,实验室内的排风通过室内过滤器排风口过滤后接至排风机组,经过活性炭过滤器过滤后由排风管道接至屋面㊂普通环境采用新风+风机盘管运行,细胞室的空调系统设计采用全空气形式㊂7 给排水设计本项目生活给水水源为校区内的市政自来水,一层使用市政自来水作为水源供给各用水点,二层及二层以上使用水泵房中的加压水泵供水㊂淋浴及清洗区供应热水,由利用实验清洗设备高温排水的废热制备热水,采用 板式换热器 热水罐 容积式电热水器 用水点 方式㊂室内采用污㊁废㊁雨分流制,动物污水及实验室废水排入室外废水管,需处理的灭菌器高温排水经冷却后排入室外废水管㊂动物污水及实验室废水最终排至污水处理机房,待处理合格满足当地环评要求后排入校区排水管网㊂清洁排水约25立方米/日,作为热媒制备生活热水,经过换热后的清洁排水经降温处理后,回流至锅炉房回用,多余部分排至室外雨水管网㊂这也是本项目的一个技术创新点㊂动物饮用水系统采用二级反渗透纯水,专为屏障环境动物用水设计㊂8 电气设计本项目设置10/0.4k V 高低压变配电系统,照明及应急照明配电系统㊁接地及安全系统㊁电力配电系统㊁空调配电系统㊂屏障环境设施净化区内的照明灯具采用密闭洁净灯㊂工作照明采用L E D 净化平板灯,设计照度300l x ;实验动物照明采用L E D 净化筒灯,设计照度15~20l x,设置调光器调至需要照度,并由自控系统进行昼/夜转换;动物照明采用调光开关,可以对动物照明进行无极调节,可以实现12/12或10/14切换㊂动物饲养室照明按要求采用定时控制照明,设置照明总开关㊂在饲料垫料室㊁洁净走道㊁内准备室等区域设置紫外灯照明系统㊂弱电系统包含楼宇自控系统㊁综合布线系统㊁安全防范系统㊁实时图像监控系统㊁出入口控制系统㊂9 动力设计本项目工艺设备及冬季空调加湿需要使用蒸汽,冬季R E A LE S T A T EG U I D E |157空调加热及预热需要使用热水㊂蒸汽主要用于灭菌器及洗笼机蒸汽,由锅炉房内的蒸汽锅炉供汽㊂热水由锅炉房内的真空热水锅炉供应㊂锅炉内的锅炉使用低压天然气,外场设置一个1000m 3/h 的箱式调压站㊂本项目设置软水供应系统,经加压及处理后的软水用于灭菌器等工艺设备的冷却以及蒸汽锅炉㊁热水锅炉的补水㊂10 消防设计本项目主要功能为实验用房,多层民用建筑,耐火等级地下一级,地上二级㊂屏障环境设施区域均采用全新风洁净空调,其他研讨㊁会议区域采用多联机组空调系统㊂根据‘实验动物设施建筑技术规范“G B50447-2008第8.0.10条 屏障环境设施净化区不应设置自动喷水灭火系统,应根据需要采取其他灭火措施 和第8.0.4条实验动物设施生产区(实验区)吊顶内可不设消防设施 ,本项目普通实验区域和公共区域室内设置自动喷淋灭火系统,屏障环境设施区域及吊顶内设置消火栓系统和灭火器㊂变电所设七氟丙烷全淹没系统,设置无管网灭火装置㊂由于屏障环境区的空调设计要求,疏散走道隔墙只能做到吊顶,均不能到砌至梁板底部,起不到防火分隔作用,所以不能按照 房间任一点至疏散门及疏散门至安全出口 的原则设计㊂结合本项目的特殊情况,参照G B 50016-2014‘建筑设计防火规范“第5.5.17条,一㊁二级耐火等级建筑内疏散门或者安全出口不少于2个的观众厅㊁多功能厅等,其室内任一点至最近疏散门或者安全出口的直线距离不应大于30m ㊂室内任一点至最近疏散门或安全出口的行走距离不应大于45m的原则,按照大空间进行疏散设计,同时对于大于120m 2的房间或套间设置两个疏散门㊂‘实验动物设施建筑技术规范“G B 50447-2008第8.0.7条 面积大于50m 2的屏障环境设施净化区的安全出口的数目不应少于2个,其中1个安全出口可采用固定的钢化玻璃封闭 ,第8.0.8条屏障环境设施净化区疏散通道门的开启方向,可根据区域功能确定㊂小结与普通民用建筑不同,实验建筑有特定的工作内容,服务于某一特殊的工作对象,工作环境互换性差,属于高度定制化的建筑㊂而动物实验建筑又是实验建筑领域里最复杂的综合性设施,设计应该从工艺㊁建筑㊁结构㊁机电设备等方面加以全面综合考虑㊂如果建成以后不能满足动物实验要求,会被迫改造,造成资金浪费和使用麻烦,所以建设高效㊁规范的现代动物实验建筑是至关重要的㊂(上接第154页) 即使冬季这个区域的景观效果也不错㊂围绕这片松林我们还原了品茶㊁下棋㊁遛鸟㊁听戏㊁打太极等老一代西安人最熟悉的休闲场景,让在此生活的老年人能老有所养㊁老有所乐㊂另外1㊁2号楼建筑赋予了社区养老的功能,因此这两栋楼下的宅间空间主要设计为长者空间,方便老年人楼下休闲,选择竹子作为这一区域的特色植物,竹子是可以令人内心平静安宁的植物,可为老人提供静养观景的空间㊂邻里空间,宅间空间的设计形式主要分为两种,一种为宅间共享花园,一种为将消防通道,消防扑救面改造成的多功能运动区和休闲区㊂宅间空间主要就是满足周围楼上人们的休闲交流需求,城中村不同于一般社区,居民之间彼此熟悉,经常闲话家常,所以应放置足够的休闲座椅,有条形座椅,石桌石凳等,种植可遮阴的大乔,局部可以加入自由式的汀步,景观氛围轻松实用性强(如图3所示)㊂图3:全龄分布示意图 图4:铺装材料分析图5.7 景观材料小区的在铺装材质上遵循低成本理念,选择经济性和耐久性强的材质㊂车行道主要采用沥青面层,沥青的耐久性和易修复性,使其成为最为合适的小区的车行道材质并受到普遍的推广㊂小区的南北两个主要出入口,采用仿石材P C 进行铺设,慢跑步道采用彩色露骨料透水混凝土,其余园路采用透水砖㊁透水混凝土等环保㊁经济的材质㊂停车位采用植草砖,增加绿化率和生态性(如图4所示)㊂5.8 景观植物植物景观在安置小区景观中占有较大的比例,控制好软景的成本也是低成本设计的重要一环,合理优化植物景观布置,让小区充满自然的气息㊂软景相比硬景有着更低的成本,相同面积下软景和硬景的成本比例约为1:3,而且硬景随着时间的推移会有所消耗㊁破损,软景中的植物则会随时间增长,产生更好的景观效果,并且好的植物设计也是性价比极高的营造景观效果的手法㊂总结本文以碑林区幸福林带安置小区项目建设为案例,分析安置小区环境营造中出现的问题,提出相应的改进意见和建议,希望能够为安置小区环境建设起到一定的作用㊂参考文献[1] 王磊.失地农民安置小区景观规划设计研究 以昆山市为例[J ].浙江大学,2019(06):46.[2] 王云慧.适老化视角下的安置小区公共空间改造研究 成都市西博苑小区公共空间设计[J ].成都大学,2023(2):73.[3] 李小云.包容性设计 面向全龄社区目标的公共空间更新策略[J ].江西师范大学城建学院,2019,26(11):27-31.[4] 王钰清.棚户区改造安置房小区绿化景观设计研究 以邯郸市武安棚户区改造为例[J ].中国林业科学研究院,2016(06):72.。

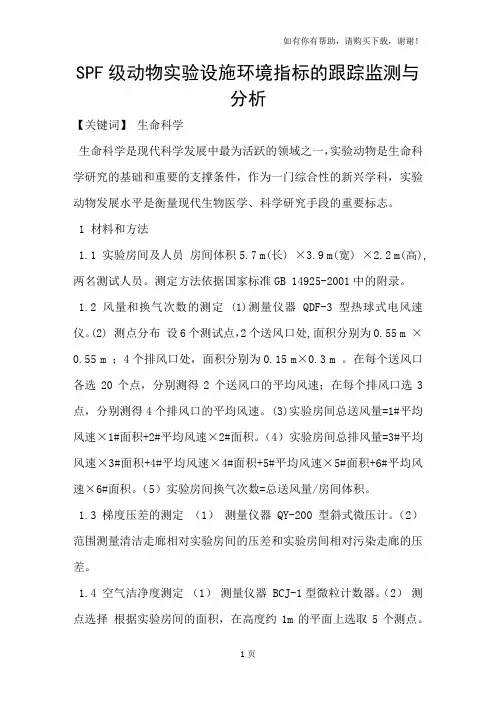

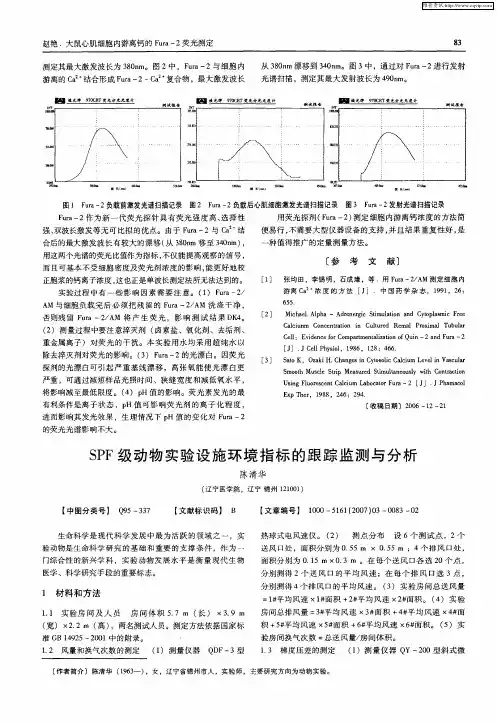

SPF级动物实验设施环境指标的跟踪监测与分析【关键词】生命科学生命科学是现代科学发展中最为活跃的领域之一，实验动物是生命科学研究的基础和重要的支撑条件，作为一门综合性的新兴学科，实验动物发展水平是衡量现代生物医学、科学研究手段的重要标志。

1 材料和方法1.1 实验房间及人员房间体积5.7 m(长) ×3.9 m(宽) ×2.2 m(高),两名测试人员。

测定方法依据国家标准GB 14925-2001中的附录。

1.2 风量和换气次数的测定 (1)测量仪器 QDF-3型热球式电风速仪。

(2) 测点分布设6个测试点，2个送风口处,面积分别为0.55 m ×0.55 m ；4个排风口处，面积分别为0.15 m×0.3 m 。

在每个送风口各选20个点，分别测得2个送风口的平均风速；在每个排风口选3点，分别测得4个排风口的平均风速。

(3)实验房间总送风量=1#平均风速×1#面积+2#平均风速×2#面积。

（4）实验房间总排风量=3#平均风速×3#面积+4#平均风速×4#面积+5#平均风速×5#面积+6#平均风速×6#面积。

（5）实验房间换气次数=总送风量/房间体积。

1.3 梯度压差的测定（1）测量仪器 QY-200型斜式微压计。

（2）范围测量清洁走廊相对实验房间的压差和实验房间相对污染走廊的压差。

1.4 空气洁净度测定（1）测量仪器 BCJ-1型微粒计数器。

（2）测点选择根据实验房间的面积，在高度约1m的平面上选取5个测点。

（3）洁净度测量在每个点连续测3次，计算粒径d≥0.5u的粒子浓度的平均值。

5个测点的总平均值为该实验房间的洁净度。

（4）净度级别的确定根据N±2.1δN求出对应的洁净度级别。

其中N代表平均粒子数，δN代表标准差。

1.5 落下菌数测定在高度1.5m的平面上选取与洁净度测定同样布局的5个点，分别放置1个Ф9cm血琼脂培养皿，打开平皿上盖，将盖倒置搭在平皿底上，放置30min,加盖，放于37℃恒温箱内培养48h，计算菌落数（个/皿）。

实验动物广泛应用于医学、药学、生物学、兽医学、胚胎学、遗传学等众多研究领域，对生命科学的研究，特别是对生物医学的研究有着重大意义。

近年来，我国实验动物科学发展迅速，医学实验特别是药效及药物安全性评价必须依赖于高品质的实验动物。

SPF(specific pathogen free)动物，即无特定病原体实验动物，能排除病原体的干扰，保证实验结果的准确性，已成为生命科学研究中广泛认可的标准实验动物。

一、装饰材料实验动物房的装修材料如门窗、墙体和地面材料的选择非常重要，用于动物实验室的建筑材料和表面涂料均要达到生物安全要求。

因此，本实验动物房严格按国家标准，选择环保耐用、便于清洁维护的建筑材料。

墙、顶和门均采用δ=50 mm厚度的优质彩钢夹芯保温板和专用电泳铝合金型材。

要求材料的表面平整性好，隔音量≥28 dB(A)；保温性能好，保温板传热系数为2.5 W/m2·K。

室内墙与墙、墙与顶板、墙与地面均由专用铝合金型材圆弧过渡连接，无积尘死角，以达到净化要求。

无菌区及相关区域选用防静电PVC地板，具有不吸尘、不产尘、耐酸碱腐蚀及耐冲洗等特点。

二、环境控制系统1、温湿度、噪音及照度控制系统实验动物的健康生长和繁育极易受到环境的影响，温度变化对实验动物的健康影响较大。

按照国标的要求，动物房对不同区域的温湿度分别进行控制，结合重庆市气候潮湿的特点，温湿度控制的具体参数设置如下：万级区的温度为20～26℃，最大日温差3℃，相对湿度40%～70%；10万级的温度为18～27℃，相对湿度30%～70%。

噪音能引起实验动物的躁动、恐慌，对实验动物的健康生长和繁育产生负面影响，啮齿类动物对噪音尤为敏感。

为使实验动物健康生长，保证噪音≤60 dB(A)，同时在送回风管相应位置装有微孔板消声器，以减少噪音的产生。

根据功能需要，并保证动物的正常生长，动物照度和工作照度分别控制在15～20 lx 和150～300 lx，明暗交替时间为12/12 h。

SPF级动物实验室空调系统设计探讨摘要：以北京某SPF级动物实验室为例，阐述该项目概况、温湿度与洁净度要求、空调形式、风量负荷计算、压力梯度控制方法及节能措施等。

关键词：SPF动物房压力梯度空调系统气流组织溶液空调引言：随着现代医学不断发展，实验动物科学已成为一门综合性的独立的新兴学科，是现代生命科学研究的奠基学科。

实验动物被广泛地应用于医学、药学、制药、生物制品、农药、食品、添加剂等方面。

当前国际上已把实验动物科学条件作为衡量一个国家科学技术现代化水平的标志。

如何为实验动物及工作人员提供一个良好的实验环境尤为重要。

本文以某SPF动物房项目为例，论述空调系统的设计思路。

1 工程概况本项目位于北京市海淀区，是一座以实验为主要功能的建筑，总建筑面积约为2680平方米。

本次将原建筑一、二层改造为SPF动物实验室，面积约为1260平方米，房间功能主要包括饲养室、一二次更衣室、洁净走廊、前室、检疫室、操作间和消毒室等。

2 洁净空调系统设计2.1室内设计参数本项目为屏蔽环境，洁净度等级7级（即万级）。

室内设计参数根据《实验动物环境及设施》（GB14925-2010）[1]中实验动物生产间的环境技术指标进行选取，控制饲养室等主要功能房间干球温度为23±2℃，相对湿度55±10%。

表1 实验动物生产间的环境技术指标2.2冷热源本项目冷热源采用直膨式热回收型溶液调湿热泵空调机组，采用具有调湿功能的盐溶液（CaCl2）为工作介质，利用盐溶液的吸湿和放湿特性，通过改变溶液浓度以控制送风状态点相对湿度，保持在50%~70%之间，可实现室内温湿度独立控制。

文献表明，热泵机组制冷时，蒸发器侧温度每升高1℃，制冷效率可提高约3%[4]。

与采用传统热泵机组相比，温湿度独立控制，可将送风温度由13℃提高至19℃，即蒸发器侧温度提高6℃，制冷效率可提高18%。

当处理潜热负荷时，又避免了深度除湿后又再热的冷热量抵消问题，节约了能源。

SPF级实验动物房设计建设方案
SPF（特殊病原体自由）级实验动物房是用于进行高度洁净实验动物
饲养和实验的专用房间。

设计和建设SPF级实验动物房需要高度重视动物
福利、传染病控制和空气过滤等方面的要求。

以下是一个SPF级实验动物
房设计建设方案的简单概述，全面涵盖了各个方面的要求。

1.房间结构:
2.空气处理系统:
SPF级实验动物房应该配备高效的空气处理系统，包括过滤空气、清
除粉尘、调节温度和湿度等功能。

空气过滤系统应能够有效地去除空气中
的微生物和致病因子，以确保实验动物不会感染疾病。

房间内应设置负压，以减少空气中有害物质的扩散。

3.人员进出:
4.设备和器具:
5.清洁和消毒:
7.安全和紧急措施:
总之，SPF级实验动物房的设计和建设需要充分考虑动物福利、传染
病控制和空气过滤等方面的要求。

通过严格的设备和流程控制，可以为实
验动物提供良好的生活环境，并确保实验结果的准确性和可靠性。

SPF实验动物环境工程净化空调节能技术的现状和发展(一)摘要：本文通过对目前SPF实验动物环境工程建设投资高，能源消耗大等问题的分析，介绍了净化空调节能技术的应用，认为空气定向流技术是SPF实验动物环境工程净化空调节能技术发展的方向。

关键词：净化空调空气定向流节能实验动物科学是生物医学乃至整个生命科学的基础和重要的支撑条件，人们越来越重视对实验动物的应用和研究。

随着GMP要求的近一步落实，国家相继制定了《实验动物管理条例》和《实验动物环境及设施》等法规。

在加入WTO的新形势下我国医药行业加快了与国际先进水平接轨的步伐，很多医药生产企业和研究部门都需要建造符合规范的实验动物设施。

新建的实验动物设施一般都要达到SPF级，且具有一定的规模。

由于实验动物设施的特殊性，对净化空调有很多特殊的要求，现就SPF实验动物环境工程净化空调节能技术的现状和发展进行探讨。

1SPF实验动物环境对净化空调技术的要求根据1994年颁布的《实验动物环境及设施》国家标准，实验动物环境主要分为开放系统、亚屏障系统、屏障系统和隔离系统。

开放系统适用于饲养普通级实验动物，亚屏障系统适用于饲养清洁级实验动物，屏障系统适用于饲养无特定病原体（SPF）级实验动物，隔离系统适用于饲养SPF级及无菌（GF）级实验动物。

当前，新建的实验动物房主要是SPF级，按照标准要求空气净化度至少要达到10000级，氨浓度≤14㎎/m³,温度18～29℃，日温差≤3℃，相对湿度40～70%，气流速度≤0.18m/s,房间空气压差梯度20～50Pa。

为了保证实验动物正常地生长，需要严格地按照规定调节温度和湿度，提供新鲜空气，排除有害气体、病原微生物和尘粒。

为了避免交叉感染，还要严格地设定和控制房间内各部位的空气压力。

因此，建立SPF 实验动物环境必须有一个设计合理，运行可靠，节约能源,监控方便的净化空调系统。

2SPF实验动物环境净化空调技术的现状和问题虽然SPF实验动物环境对空气的洁净度要求不高，但通风方式有特殊的要求。

SPF级实验动物房空气幕送风气流组织研究
张明敏
【期刊名称】《节能》
【年(卷),期】2024(43)2
【摘要】为了研究SPF级实验动物房空气幕送风的气流组织,建立数值模型,模拟实验动物房内部的空气流动情况。

研究送风换气次数对室内气流组织的影响,并对空气幕送风和方形送风形式进行对比分析。

结果显示:相同换气次数下,空气幕送风的室内温度比方形送风的室内温度低,空气幕送风能够更有效地控制污染物。

【总页数】4页(P6-9)
【作者】张明敏
【作者单位】同济大学;上海开纯洁净室技术工程有限公司
【正文语种】中文
【中图分类】TU831
【相关文献】
1.SPF级实验动物房的设计与建设研究
2.基于方柱面贴附空气幕式送风模式气流组织特性研究
3.典型SPF级实验动物房气流组织模拟分析
4.科技基础性工作专项"SPF实验动物房运行"和"无特定病原体三级实验动物房"项目通过验收
5.SPF级实验动物房气流组织与污染物分布的模拟分析
因版权原因，仅展示原文概要，查看原文内容请购买。

SPF级动物房设计探讨摘要：实验动物对于生物医药领域的研究有着重大的意义，动物的质量直接关系到实验数据的准确性。

因此如何去设计SPF级动物房，平面的设计原则、人物流、净化环境要求、功能分区、平面布局、主要的设备、空调系统、照明以及给排水等设计对于屏障环境的动物房设计都是至关重要的。

本文通过对探讨SPF 级动物房平面方案，总结SPF级动物房设计过程中出现的问题，从而提出个人观点以及注意事项。

SPF级动物房的设计要点主要是人物流的设计相对开分（洁净物流和污物流）、空调系统的划分以及生产环境等三方面。

关键词：动物房屏障环境 SPF级近来实验动物广泛应用于医药、生物等众多领域，对生命科学的研究，特别是对生物医药的研究有着重大意义。

随着国家实验动物科学迅速地发展，医学实验特别是药效及药物安全性评价必须依赖于高品质的实验动物。

SPF级动物，即无特定病原体实验动物，能排除病原体的干扰，保证实验结果的准确性。

动物的质量直接关系到实验数据的精确性,而动物质量的好坏又和动物的来源及实验饲养动物的设施与管理有着直接的联系。

因此，如何合理规范地去设计好SPF级动物房是保证动物质量来说至关重要。

本案例为SPF级（鸡、鼠）动物房设计，位于某项目单体建筑的三层，该单体建筑为丙类多层厂房，共三层，每层层高为6米，建筑占地面积：2911.09m2；建筑面积：8884.86m2；本案例动物房建筑面积约为2100m2。

一、平面布置原则本案例SPF级动物房的平面布置原则，主要遵循了以下几点要求：（1）按工艺顺流布置，避免迂回和交叉污染，各功能间设置合理准确。

（2）人流、物流、废弃物流相对分开。

（3）洁净区相对集中设置。

（4）满足消防、安全卫生、环保等规范要求。

（5）动物房布置在顶层，在下风向，远离办公等区域。

（6）SPF级动物房采用洁净走廊和污物走廊，双走廊设计（7）洁净区相对集中设置。

二、层高设计动物房层高不宜小于4.2m，室内净高不宜低于2.4m。

CEIDI西递江苏南通SPF大小鼠实验室设计经验分析在生命科学领域，实验动物是不可或缺的研究工具。

而大小鼠则是其中的佼佼者，它们在遗传学、生理学、药理学和毒理学等多个研究领域中扮演着至关重要的角色。

SPF级大小鼠实验室正是这些研究的基础设施，为科研人员提供了一个无污染、高度控制的实验环境。

本文就以EPC工程集成服务商CEIDI西递的某项目为例，给大家分享一下SPF大小鼠实验室的设计经验。

SPF级大小鼠实验室，主要涵盖生产繁殖区、实验操作区以及隔离检疫区，这一级别的动物实验室，会严格控制工作流、人流、物流和动物流，与之相配套的设施包括空调新风系统、自控系统、监控系统以及消防系统等，确保实验过程的精准与安全。

在实验动物房的构建过程中，对于装修材料的选择至关重要。

按照国家标准，CEIDI西递选用环保耐用且便于清洁维护的建筑材料。

墙、顶和门采用δ=50mm的优质彩钢夹芯保温板和专用电泳铝合金型材，确保材料的表面平整性，并且隔音量达到28dB(A)。

此外，其保温性能优异，保温板传热系数为2.5W/m2·K。

室内墙与墙、墙与顶板、墙与地面之间的连接均由专用铝合金型材实现圆弧过渡，从而做到无死角、彻底洁净。

在隔离检疫区的设计中，CEIDI西递规划了屏障外的普通实验区为检疫室，专门用于定期检疫各区的哨兵鼠。

而在屏障内，CEIDI西递则设立了各级隔离检疫室，其中一级隔离检疫室主要用于外来动物的隔离检疫。

这一设计采用单走廊双屏障系统，确保外来动物经过净化后方可进入二级隔离检疫室，而不能直接转移，大大降低了交叉感染的风险。

光照对于小鼠的生物节律有着重要影响，因此光照时间设定在早上8点至晚上8点，确保小鼠能够在自然光下生活。

同时，温湿度也是影响种鼠生长繁殖的关键因素，因此，新生小鼠的最适温度设定在22℃。

在通风换风方面，CEIDI西递会选用独立通风系统（IVC），每个饲养房间可以放置左右两套一拖二的IVC。

房间通风换风次数设定为每小时15次以上，而笼内的通风次数则为每小时30-100次。
