PZT型相位调制器1

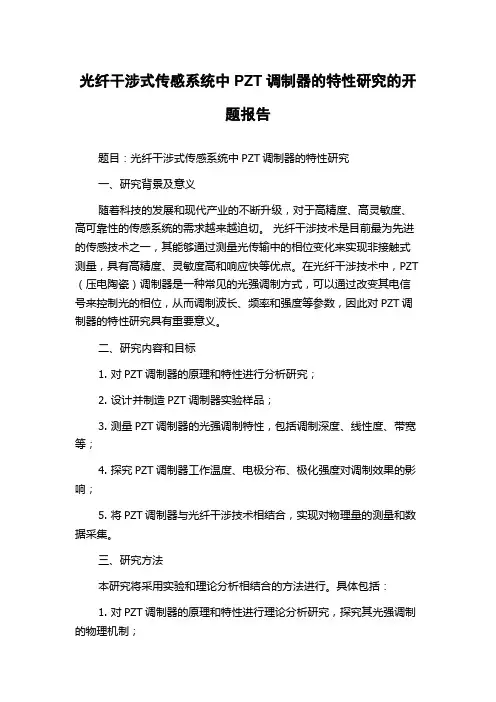

光纤干涉式传感系统中PZT调制器的特性研究的开题报告题目：光纤干涉式传感系统中PZT调制器的特性研究一、研究背景及意义随着科技的发展和现代产业的不断升级，对于高精度、高灵敏度、高可靠性的传感系统的需求越来越迫切。

光纤干涉技术是目前最为先进的传感技术之一，其能够通过测量光传输中的相位变化来实现非接触式测量，具有高精度、灵敏度高和响应快等优点。

在光纤干涉技术中，PZT （压电陶瓷）调制器是一种常见的光强调制方式，可以通过改变其电信号来控制光的相位，从而调制波长、频率和强度等参数，因此对PZT调制器的特性研究具有重要意义。

二、研究内容和目标1. 对PZT调制器的原理和特性进行分析研究；2. 设计并制造PZT调制器实验样品；3. 测量PZT调制器的光强调制特性，包括调制深度、线性度、带宽等；4. 探究PZT调制器工作温度、电极分布、极化强度对调制效果的影响；5. 将PZT调制器与光纤干涉技术相结合，实现对物理量的测量和数据采集。

三、研究方法本研究将采用实验和理论分析相结合的方法进行。

具体包括：1. 对PZT调制器的原理和特性进行理论分析研究，探究其光强调制的物理机制；2. 设计并制造PZT调制器实验样品，使用光学测试台进行测量；3. 通过对实验数据的分析和处理，研究PZT调制器的光强调制特性；4. 探究PZT调制器工作温度、电极分布、极化强度对调制效果的影响。

通过改变各项参数的值，对调制器进行优化和调整；5. 将PZT调制器与光纤干涉技术相结合，实现对物理量的测量和数据采集。

四、预期成果1. 对PZT调制器的光强调制特性进行了研究和分析，揭示了其调制深度、线性度、带宽等特性；2. 探究了PZT调制器工作温度、电极分布、极化强度对调制效果的影响；3. 实现了利用PZT调制器与光纤干涉技术相结合的传感系统，并成功应用于物理量的测量和数据采集；4. 发表相关学术论文2-3篇。

五、研究步骤及进度安排1. 前期文献查阅（1个月）；2. PZT调制器样品的设计与制造（1个月）；3. 光强调制特性测量与分析（2个月）；4. 研究PZT调制器工作环境和参数对调制效果的影响（1个月）；5. 设计并实现光纤干涉式传感系统（2个月）；6. 数据分析与论文撰写（2个月）。

相位生成载波（PGC ）调制与解调一、 PGC 调制干涉型光纤传感器的解调方法目前主要有：相位生成载波解调法、光路匹配差分干涉法、差分时延外差法。

由于相位生成载波解调信号有动态范围大、灵敏度高、线性度好、测相精度高等优点，是目前光纤传感干涉领域工程上较为实用的解调方法。

[1]相位生成载波的调制分为外调制和内调制。

外调制一般采用压电陶瓷（PZT ）作为相位调制器，假设调制信号频率为ω0 ，幅度为C ，调制信号可以表示为（1）式：0(t)cos(t)C φω= （1）则光纤干涉仪的输出的信号可表示为（2）式：00cos[(t)(t)]cos[cos(t)(t)]s s I A B A B C φφωφ=++=++ （2）式中，A 为直流量， B 为干涉信号幅度。

s (t)Dcos(t)(t)s φωψ=+，其中，ϕs (t) 不仅包含了待测信号D cos ωs t ，还包括了环境噪声引起的相位变化ψ(t)。

将（2）式按 Bessel 函数展开，得到（3）式[2]：k k 02k 02k 1010J (C)2(1)J (C)cos 2k t cos (t)2(1)J (C)cos(2k 1)t sin (t)s s k k I A B ωφωφ∞∞+==⎧⎫⎡⎤⎡⎤=++---+⎨⎬⎢⎥⎢⎥⎣⎦⎣⎦⎩⎭∑∑ (3)二、 PGC 解调微分交叉相乘（differential and cross —multiply ，DCM ）算法和反正切算法是两种传统的 PGC 解调算法，此外,文献[1]中还介绍了三倍频DCM 算法，基频混频PGC 算法，基于反正切算法和基频混频算法的改进算法，反正切-微分自相乘算法（Arctan-DSM ）算法。

下面分别介绍DCM 算法和反正切算法。

2.1 微分交叉相乘（DCM ）算法 DCM 算法的原理图如图1所示：图1 DCM 算法原理图输入的干涉信号I 分别与基频信号10cos S G t ω=和二倍频信号20cos 2S H t ω=进行混频，再通过低通滤波器滤除高频成分，可以得到信号的正弦项（5）式和余弦项（6）式：1s (t)(C)sin (t)I BGJ φ=- （5） 2s Q(t)(C)cos (t)BHJ φ=- （6）I(t) 、Q(t) 含有外界干扰，还不能直接提取待测信号，再通过微分交叉相乘（DCM ）方法得到两个正交信号的平方项，利用sin 2ϕs + cos 2ϕs = 1消除正交量，得到微分量（7）式：212s '(C)J (C)'(t)V B GHJ φ= (7)经过积分运算再通过高通滤波器滤除缓慢变化的环境噪声， 最终得到的解调信号为得到（8）式：[]2212s 12s (C)J (C)(t)(C)J (C)Dcos(t)(t)V B GHJ B GHJ φωψ==+ （8）相位噪声项 ψ(t) 通常情况下为缓变信号，将V 通过高通滤波器滤除相位噪声，就可以得到待测信号，实现传感信号的解调（9）式。

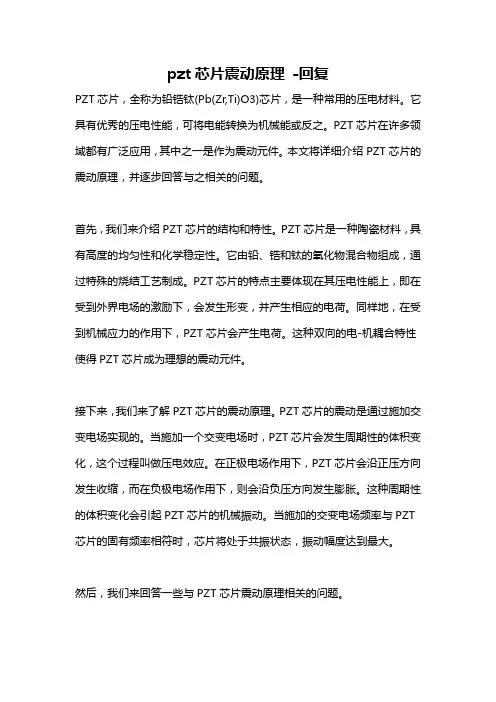

pzt芯片震动原理-回复PZT芯片，全称为铅锆钛(Pb(Zr,Ti)O3)芯片，是一种常用的压电材料。

它具有优秀的压电性能，可将电能转换为机械能或反之。

PZT芯片在许多领域都有广泛应用，其中之一是作为震动元件。

本文将详细介绍PZT芯片的震动原理，并逐步回答与之相关的问题。

首先，我们来介绍PZT芯片的结构和特性。

PZT芯片是一种陶瓷材料，具有高度的均匀性和化学稳定性。

它由铅、锆和钛的氧化物混合物组成，通过特殊的烧结工艺制成。

PZT芯片的特点主要体现在其压电性能上，即在受到外界电场的激励下，会发生形变，并产生相应的电荷。

同样地，在受到机械应力的作用下，PZT芯片会产生电荷。

这种双向的电-机耦合特性使得PZT芯片成为理想的震动元件。

接下来，我们来了解PZT芯片的震动原理。

PZT芯片的震动是通过施加交变电场实现的。

当施加一个交变电场时，PZT芯片会发生周期性的体积变化，这个过程叫做压电效应。

在正极电场作用下，PZT芯片会沿正压方向发生收缩，而在负极电场作用下，则会沿负压方向发生膨胀。

这种周期性的体积变化会引起PZT芯片的机械振动。

当施加的交变电场频率与PZT 芯片的固有频率相符时，芯片将处于共振状态，振动幅度达到最大。

然后，我们来回答一些与PZT芯片震动原理相关的问题。

1. PZT芯片的工作原理是什么？PZT芯片的工作原理是利用压电效应，即通过施加交变电场使其发生周期性的体积变化，从而引起机械振动。

2. PZT芯片的应用有哪些？PZT芯片的应用非常广泛，包括声音传感器、能量传输、振动降噪、医疗成像等领域。

3. PZT芯片的共振频率如何确定？PZT芯片的共振频率取决于其结构和尺寸，可以通过实验测量或计算得到。

4. PZT芯片能否通过改变交变电场的频率来改变振动幅度？是的，PZT芯片的振动幅度与交变电场的频率有关。

当频率和共振频率相等时，振动幅度最大。

5. PZT芯片的压电性能与其结构有关吗？是的，PZT芯片的结构对其压电性能有重要影响。

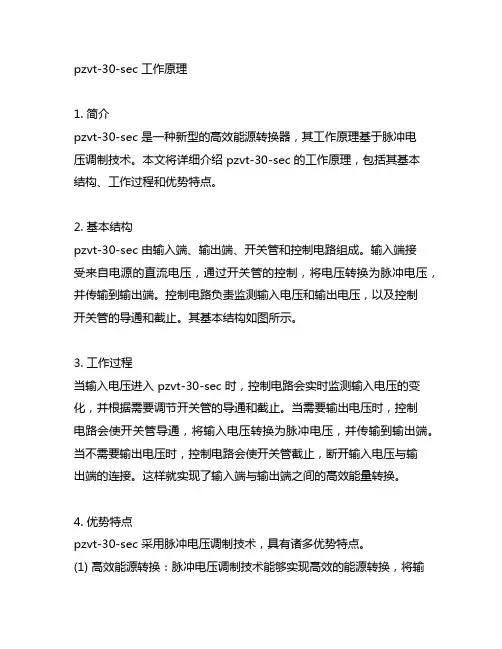

pzvt-30-sec 工作原理1. 简介pzvt-30-sec 是一种新型的高效能源转换器，其工作原理基于脉冲电压调制技术。

本文将详细介绍 pzvt-30-sec 的工作原理，包括其基本结构、工作过程和优势特点。

2. 基本结构pzvt-30-sec 由输入端、输出端、开关管和控制电路组成。

输入端接受来自电源的直流电压，通过开关管的控制，将电压转换为脉冲电压，并传输到输出端。

控制电路负责监测输入电压和输出电压，以及控制开关管的导通和截止。

其基本结构如图所示。

3. 工作过程当输入电压进入 pzvt-30-sec 时，控制电路会实时监测输入电压的变化，并根据需要调节开关管的导通和截止。

当需要输出电压时，控制电路会使开关管导通，将输入电压转换为脉冲电压，并传输到输出端。

当不需要输出电压时，控制电路会使开关管截止，断开输入电压与输出端的连接。

这样就实现了输入端与输出端之间的高效能量转换。

4. 优势特点pzvt-30-sec 采用脉冲电压调制技术，具有诸多优势特点。

(1) 高效能源转换：脉冲电压调制技术能够实现高效的能源转换，将输入电压转换为脉冲电压并传输到输出端，大大提高了能源利用率。

(2) 稳定可靠：控制电路能够实时监测电压的变化，并根据需要调节开关管的导通和截止，保证了输出电压的稳定性和可靠性。

(3) 节能环保：高效的能源转换和稳定的输出电压，使得 pzvt-30-sec 在节能环保方面具有显著优势，符合现代社会对能源的要求。

5. 应用领域pzvt-30-sec 的工作原理决定了其在许多领域具有广泛的应用前景。

(1) 新能源领域：pzvt-30-sec 可以用于太阳能、风能等新能源的能源转换和储存，提高能源利用率。

(2) 电力电子领域：pzvt-30-sec 可以用于电力变换器、逆变器等电力电子设备，提高设备的能效。

(3) 工业自动化领域：pzvt-30-sec 可以用于工业控制系统、自动化设备等领域，提高设备的稳定性和可靠性。

专利名称：一种高性能直波导型电光相位调制器及其制备方法专利类型：发明专利
发明人：徐卓,赵烨,符小湉,庄永勇,魏晓勇,王三红,陈兵,李振荣
申请号：CN201710414043.8
申请日：20170605
公开号：CN107219646A
公开日：
20170929
专利内容由知识产权出版社提供
摘要：本发明公开了一种高性能直波导型电光相位调制器及其制备方法，电光调制器具有平板电容型结构，包括相当于介质层的单晶与单晶上下表面的电极层。

单晶为二元
(1‑x)Pb(MgNb)O‑xPbTiO体系或三元(1‑x‑y)Pb(InNb)O‑xPb(MgNb)O‑yPbTiO体系。

直波导型电光相位调制器是利用铁电体的畴转向和双折射率之差，通过加在共面电极上的预制电场诱发畴转向，在局部区间产生了高达3％的折射率变化，有效构造了一种结构简单，易于加工制造的光波导结构。

本发明具有极低的半波电压、低的插入损耗、高的带宽和优异的相位调制能力。

将铁电性和强光学非线性结合，可设计多种光信息转换器件，实现光子偏振态的有效控制，微弱信号的检测以及相控阵信号的生成与控制，适用于量子保密通信技术及微波光子学雷达技术领域。

申请人：西安交通大学
地址：710049 陕西省西安市碑林区咸宁西路28号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：齐书田
更多信息请下载全文后查看。

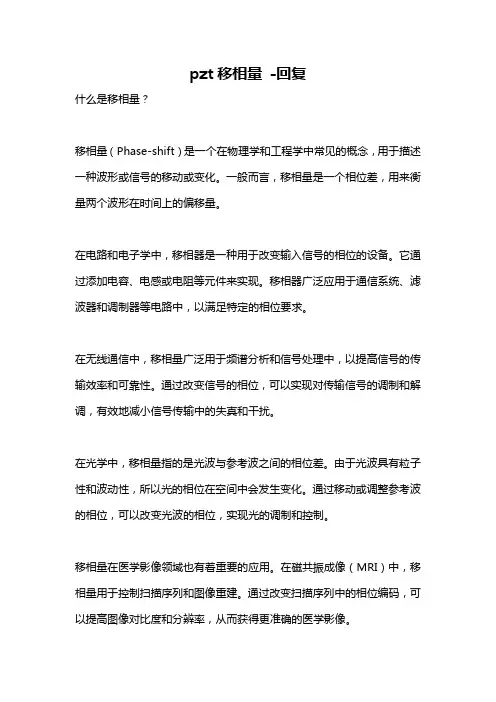

pzt移相量-回复
什么是移相量？
移相量（Phase-shift）是一个在物理学和工程学中常见的概念，用于描述一种波形或信号的移动或变化。

一般而言，移相量是一个相位差，用来衡量两个波形在时间上的偏移量。

在电路和电子学中，移相器是一种用于改变输入信号的相位的设备。

它通过添加电容、电感或电阻等元件来实现。

移相器广泛应用于通信系统、滤波器和调制器等电路中，以满足特定的相位要求。

在无线通信中，移相量广泛用于频谱分析和信号处理中，以提高信号的传输效率和可靠性。

通过改变信号的相位，可以实现对传输信号的调制和解调，有效地减小信号传输中的失真和干扰。

在光学中，移相量指的是光波与参考波之间的相位差。

由于光波具有粒子性和波动性，所以光的相位在空间中会发生变化。

通过移动或调整参考波的相位，可以改变光波的相位，实现光的调制和控制。

移相量在医学影像领域也有着重要的应用。

在磁共振成像（MRI）中，移相量用于控制扫描序列和图像重建。

通过改变扫描序列中的相位编码，可以提高图像对比度和分辨率，从而获得更准确的医学影像。

总结起来，移相量是一个用于描述波形或信号移动或变化的概念。

它在电路、通信、光学和医学影像等领域具有广泛的应用。

通过调整相位差，可以实现信号的调制、滤波、解调和图像重建等功能，对于提高信号传输效率和图像质量具有重要意义。

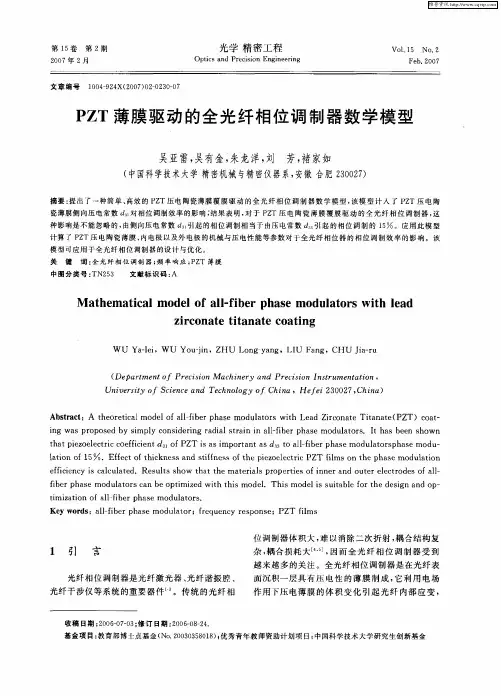

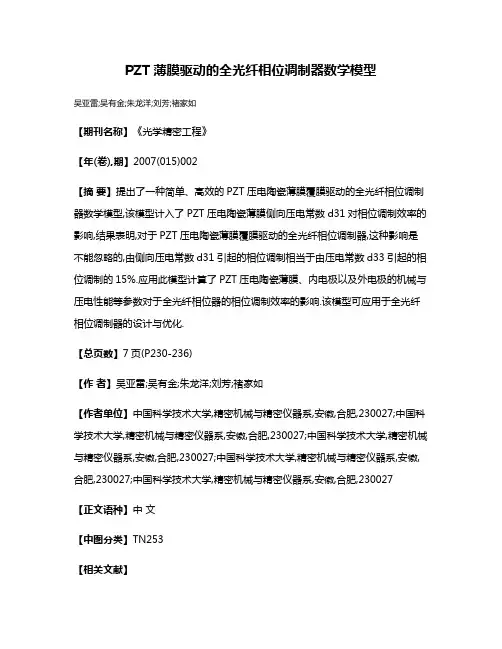

PZT薄膜驱动的全光纤相位调制器数学模型吴亚雷;吴有金;朱龙洋;刘芳;褚家如【期刊名称】《光学精密工程》【年(卷),期】2007(015)002【摘要】提出了一种简单、高效的PZT压电陶瓷薄膜覆膜驱动的全光纤相位调制器数学模型,该模型计入了PZT压电陶瓷薄膜侧向压电常数d31对相位调制效率的影响,结果表明,对于PZT压电陶瓷薄膜覆膜驱动的全光纤相位调制器,这种影响是不能忽略的,由侧向压电常数d31引起的相位调制相当于由压电常数d33引起的相位调制的15%.应用此模型计算了PZT压电陶瓷薄膜、内电极以及外电极的机械与压电性能等参数对于全光纤相位器的相位调制效率的影响.该模型可应用于全光纤相位调制器的设计与优化.【总页数】7页(P230-236)【作者】吴亚雷;吴有金;朱龙洋;刘芳;褚家如【作者单位】中国科学技术大学,精密机械与精密仪器系,安徽,合肥,230027;中国科学技术大学,精密机械与精密仪器系,安徽,合肥,230027;中国科学技术大学,精密机械与精密仪器系,安徽,合肥,230027;中国科学技术大学,精密机械与精密仪器系,安徽,合肥,230027;中国科学技术大学,精密机械与精密仪器系,安徽,合肥,230027【正文语种】中文【中图分类】TN253【相关文献】1.压电式光纤相位调制器相移系数测试 [J], 罗文;耿超;李新阳2.PZT光纤相位调制器调制特性研究 [J], 赖家仓;肖浩;王强龙;刘东伟;刘博阳;李建光3.基于压电陶瓷光相位调制器的光纤微分干涉仪 [J], 田大伟;胡曙阳;谭诗荣;何士雅;俞宽新;赵启大4.基于PZT陶瓷谐振技术的光纤相位调制器研究 [J], 刘相果;蹇胜勇;蒋洪平;刘光聪5.大扫描范围光纤压电相位调制器设计 [J], 李保生;刘勇;王安因版权原因，仅展示原文概要，查看原文内容请购买。
