调制器

光模块调制器原理
光模块调制器的工作原理主要基于光电效应和电光效应。

光电效应是指当光照射到某些材料表面时，光子的能量被电子吸收后，电子会被激发到导带，形成电流。

在光调制器中，通常使用半导体材料作为光电效应的工作介质。

因为半导体材料具有较高的光电转换效率和较小的电光响应时间，适合用于高速光通信系统中。

电光效应是指当电场作用于某些材料时，会改变材料的折射率，从而改变光的传播速度和路径。

在光调制器中，相位调制器和强度调制器都利用了电光效应。

相位调制器利用线性电光效应改变光的相位，而强度调制器则利用电致吸收效应改变光的强度。

此外，偏振调制器也是光调制器的一种，其原理是电信号控制光载波的偏振态。

当输入数字“0”时，输出光为+45℃方向的线偏振光；当输入数字“1”时，输出光为-45℃方向的线偏振光。

通过检测光载波的偏振态，可以恢复
出电信号。

以上信息仅供参考，如果您还有疑问，建议咨询专业人士。

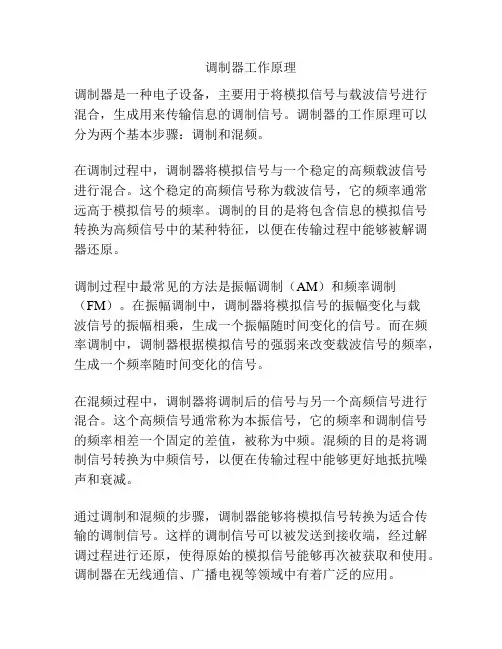

调制器工作原理
调制器是一种电子设备，主要用于将模拟信号与载波信号进行混合，生成用来传输信息的调制信号。

调制器的工作原理可以分为两个基本步骤：调制和混频。

在调制过程中，调制器将模拟信号与一个稳定的高频载波信号进行混合。

这个稳定的高频信号称为载波信号，它的频率通常远高于模拟信号的频率。

调制的目的是将包含信息的模拟信号转换为高频信号中的某种特征，以便在传输过程中能够被解调器还原。

调制过程中最常见的方法是振幅调制（AM）和频率调制（FM）。

在振幅调制中，调制器将模拟信号的振幅变化与载
波信号的振幅相乘，生成一个振幅随时间变化的信号。

而在频率调制中，调制器根据模拟信号的强弱来改变载波信号的频率，生成一个频率随时间变化的信号。

在混频过程中，调制器将调制后的信号与另一个高频信号进行混合。

这个高频信号通常称为本振信号，它的频率和调制信号的频率相差一个固定的差值，被称为中频。

混频的目的是将调制信号转换为中频信号，以便在传输过程中能够更好地抵抗噪声和衰减。

通过调制和混频的步骤，调制器能够将模拟信号转换为适合传输的调制信号。

这样的调制信号可以被发送到接收端，经过解调过程进行还原，使得原始的模拟信号能够再次被获取和使用。

调制器在无线通信、广播电视等领域中有着广泛的应用。

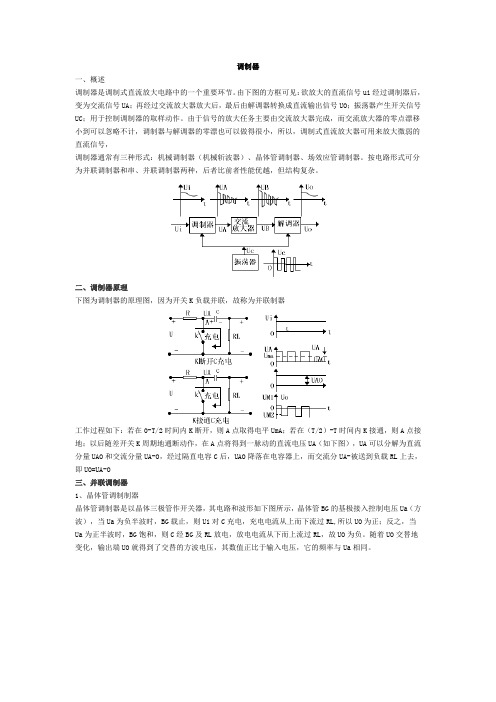

调制器一、概述调制器是调制式直流放大电路中的一个重要环节。

由下图的方框可见：欲放大的直流信号ui经过调制器后，变为交流信号UA；再经过交流放大器放大后，最后由解调器转换成直流输出信号UO；振荡器产生开关信号UC；用于控制调制器的取样动作。

由于信号的放大任务主要由交流放大器完成，而交流放大器的零点漂移小到可以忽略不计，调制器与解调器的零漂也可以做得很小，所以，调制式直流放大器可用来放大微弱的直流信号，调制器通常有三种形式：机械调制器（机械斩波器）、晶体管调制器、场效应管调制器。

按电路形式可分为并联调制器和串、并联调制器两种，后者比前者性能优越，但结构复杂。

二、调制器原理下图为调制器的原理图，因为开关K负载并联，故称为并联制器工作过程如下：若在0-T/2时间内K断开，则A点取得电平UmA；若在（T/2）-T时间内K接通，则A点接地；以后随差开关K周期地通断动作，在A点将得到一脉动的直流电压UA（如下图），UA可以分解为直流分量UAO和交流分量UA-O，经过隔直电容C后，UAO降落在电容器上，而交流分UA-被送到负载RL上去，即UO=UA-O三、并联调制器1、晶体管调制制器晶体管调制器是以晶体三极管作开关器，其电路和波形如下图所示，晶体管BG的基极接入控制电压Ua（方波），当Ua为负半波时，BG载止，则Ui对C充电，充电电流从上而下流过RL,所以UO为正；反之，当Ua为正半波时，BG饱和，则C经BG及RL放电，放电电流从下而上流过RL，故UO为负。

随着UO交替地变化，输出端UO就得到了交替的方波电压，其数值正比于输入电压，它的频率与Ua相同。

2、场效应管调制器场效应管调制器是以场效应管作为开关器，其电路及波形如下图所示，由图可见，当BG的栅极加上负向脉电压Ua，就能定期地控制场效应管的开通与夹断，从而把输入直流电压Ui变为交流输出电压UO，工作过程与晶体管调制器相同。

四、串并联调制器下图（a)为串并联调制器及其波形图。

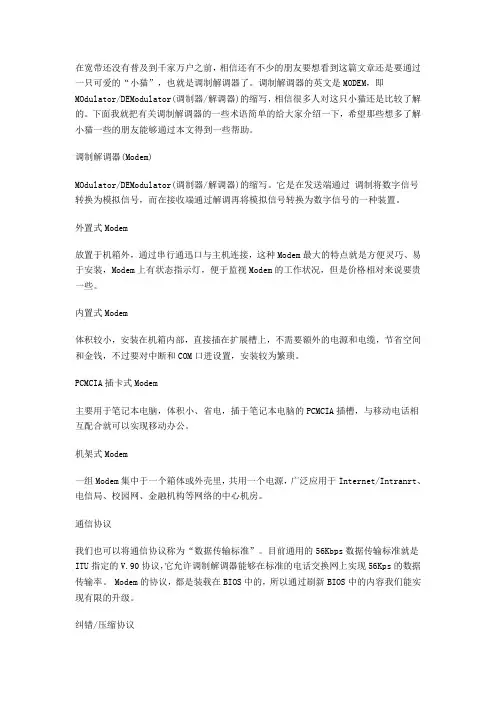

在宽带还没有普及到千家万户之前，相信还有不少的朋友要想看到这篇文章还是要通过一只可爱的“小猫”，也就是调制解调器了。

调制解调器的英文是MODEM，即MOdulator/DEModulator(调制器/解调器)的缩写，相信很多人对这只小猫还是比较了解的。

下面我就把有关调制解调器的一些术语简单的给大家介绍一下，希望那些想多了解小猫一些的朋友能够通过本文得到一些帮助。

调制解调器(Modem)MOdulator/DEModulator(调制器/解调器)的缩写。

它是在发送端通过调制将数字信号转换为模拟信号，而在接收端通过解调再将模拟信号转换为数字信号的一种装置。

外置式Modem放置于机箱外，通过串行通迅口与主机连接，这种Modem最大的特点就是方便灵巧、易于安装，Modem上有状态指示灯，便于监视Modem的工作状况，但是价格相对来说要贵一些。

内置式Modem体积较小，安装在机箱内部，直接插在扩展槽上，不需要额外的电源和电缆，节省空间和金钱，不过要对中断和COM口进设置，安装较为繁琐。

PCMCIA插卡式Modem主要用于笔记本电脑，体积小、省电，插于笔记本电脑的PCMCIA插槽，与移动电话相互配合就可以实现移动办公。

机架式Modem一组Modem集中于一个箱体或外壳里，共用一个电源，广泛应用于Internet/Intranrt、电信局、校园网、金融机构等网络的中心机房。

通信协议我们也可以将通信协议称为“数据传输标准”。

目前通用的56Kbps数据传输标准就是ITU指定的V.90协议，它允许调制解调器能够在标准的电话交换网上实现56Kps的数据传输率。

Modem的协议，都是装载在BIOS中的，所以通过刷新BIOS中的内容我们能实现有限的升级。

纠错/压缩协议在网络通信时，数据是以数据包的形式发送的，因为信号衰减以及线路质量欠佳，或者受到干扰等问题，经常会有传输中数据包丢失或受损的现象。

纠错协议的作用就是侦测收到的数据包是否有错误，一旦发现错误，纠错协议将努力重新获得正确的数据包或通过算法来尝试修复受损的数据包。

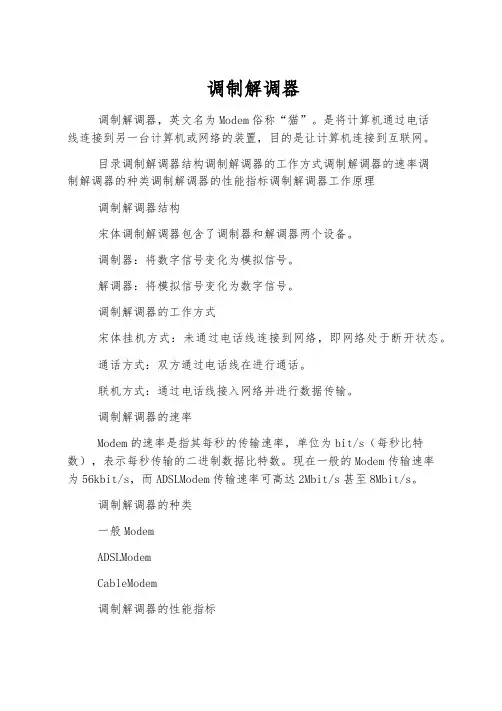

调制解调器调制解调器，英文名为Modem俗称“猫”。

是将计算机通过电话线连接到另一台计算机或网络的装置，目的是让计算机连接到互联网。

目录调制解调器结构调制解调器的工作方式调制解调器的速率调制解调器的种类调制解调器的性能指标调制解调器工作原理调制解调器结构宋体调制解调器包含了调制器和解调器两个设备。

调制器：将数字信号变化为模拟信号。

解调器：将模拟信号变化为数字信号。

调制解调器的工作方式宋体挂机方式：未通过电话线连接到网络，即网络处于断开状态。

通话方式：双方通过电话线在进行通话。

联机方式：通过电话线接入网络并进行数据传输。

调制解调器的速率Modem的速率是指其每秒的传输速率，单位为bit/s（每秒比特数），表示每秒传输的二进制数据比特数。

现在一般的Modem传输速率为56kbit/s，而ADSLModem传输速率可高达2Mbit/s甚至8Mbit/s。

调制解调器的种类一般ModemADSLModemCableModem调制解调器的性能指标纠错协议纠错协议的作用就是诊测收到的数据包是否有错误，一旦发觉错误，纠错协议将努力重新获得正确的数据包或通过算法来尝试修复受损的数据包。

通信协议又将通信协议称为“数据传输标准”。

目前通用的56kbit/s数据传输标准就是ITU指定的V.90和V.92协议。

数据位和流量掌控流量掌控是用于协调Modem与计算机之间的数据流传输的，它可以防止由于计算机和Modem之间的通信处理速度的不匹配而引起的数据丢失。

数据/语音同传Modem进行数据通讯的同时，还可以利用一般电话机通话。

载波速率与终端速率载波速率是指调制解调器之间通过电话线路能够达到的数据传输速度，而终端速率指的是Modem与计算机之间的连接速度。

调制解调器工作原理调制器是把数字信号用调制电波频率的方法将其转换为模拟信号，而解调器是在接收到模拟信号后，将模拟信号解调，使信号恢复成数字信号。

将数字信号转换成模拟信号和将模拟信号恢复成数字信号，是由于计算机采纳的是数字信号，而电话采纳的是模拟信号，只有这样经过调制和解调的过程，才可以实现远程访问和资源共享。

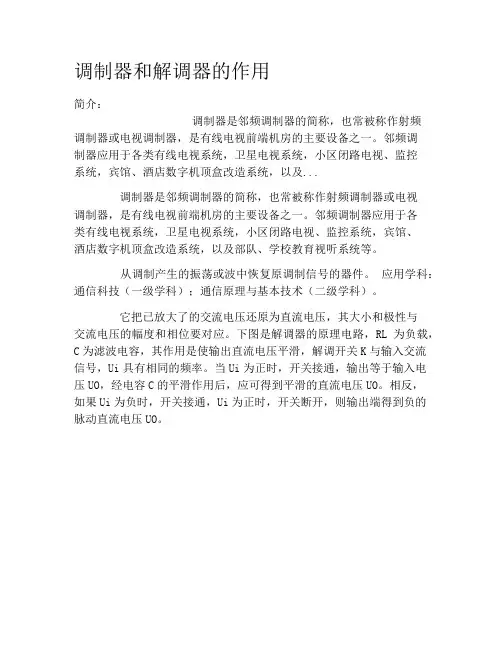

调制器和解调器的作用
简介：
调制器是邻频调制器的简称，也常被称作射频
调制器或电视调制器，是有线电视前端机房的主要设备之一。

邻频调
制器应用于各类有线电视系统，卫星电视系统，小区闭路电视、监控
系统，宾馆、酒店数字机顶盒改造系统，以及...
调制器是邻频调制器的简称，也常被称作射频调制器或电视
调制器，是有线电视前端机房的主要设备之一。

邻频调制器应用于各
类有线电视系统，卫星电视系统，小区闭路电视、监控系统，宾馆、
酒店数字机顶盒改造系统，以及部队、学校教育视听系统等。

从调制产生的振荡或波中恢复原调制信号的器件。

应用学科：通信科技（一级学科）；通信原理与基本技术（二级学科）。

它把已放大了的交流电压还原为直流电压，其大小和极性与
交流电压的幅度和相位要对应。

下图是解调器的原理电路，RL为负载，C为滤波电容，其作用是使输出直流电压平滑，解调开关K与输入交流信号，Ui具有相同的频率。

当Ui为正时，开关接通，输出等于输入电压UO，经电容C的平滑作用后，应可得到平滑的直流电压UO。

相反，
如果Ui为负时，开关接通，Ui为正时，开关断开，则输出端得到负的脉动直流电压UO。

调制器的原理及应用1. 调制器的概述调制器是一种用于调节信号的幅度、频率或相位的设备。

它在通信系统、广播系统以及其他电子设备中起到关键作用。

调制器通过改变信号的特性来实现信号的传输和处理。

2. 调制器的原理2.1 幅度调制（AM）原理幅度调制是一种通过改变信号的幅度来调制载波的方法。

该方法广泛应用于广播系统中，可以将音频信号转换为带有特定幅度变化的无线电信号进行传输。

幅度调制的原理如下：•将低频音频信号作为调制信号。

•将高频载波信号的幅度根据调制信号的变化而改变。

•调制后的信号经过无线电传输，在接收端经过解调器解调还原出原始音频信号。

2.2 频率调制（FM）原理频率调制是一种通过改变信号的频率来调制载波的方法。

该方法主要应用于调频广播、移动通信等领域。

频率调制的原理如下：•将低频音频信号作为调制信号。

•将高频载波信号的频率根据调制信号的变化而改变。

•调制后的信号经过无线电传输，在接收端经过解调器解调还原出原始音频信号。

2.3 相位调制（PM）原理相位调制是一种通过改变信号的相位来调制载波的方法。

该方法多用于数字通信系统中。

相位调制的原理如下：•将低频数字信号作为调制信号。

•将高频载波信号的相位根据调制信号的变化而改变。

•调制后的信号经过无线电传输，在接收端经过解调器解调还原出原始数字信号。

3. 调制器的应用3.1 通信系统中的应用调制器在通信系统中扮演着重要角色，它负责将原始信号进行调制，使其适合在信道中传输。

调制器在以下应用中被广泛使用：•无线电广播：将音频信号调制成无线电信号进行广播传输。

•移动通信：将语音、图像等信号调制成数字信号进行移动通信传输。

•卫星通信：将数据信号调制成无线电信号通过卫星进行通信传输。

3.2 音频系统中的应用调制器在音频系统中用于音频信号的处理和传输。

以下是调制器在音频系统中的应用案例：•音频混音器：将多个音频信号进行混合和调制，实现多声道音频的处理和播放。

•电子乐器：利用调制器对音频信号进行处理，达到不同的音色效果。

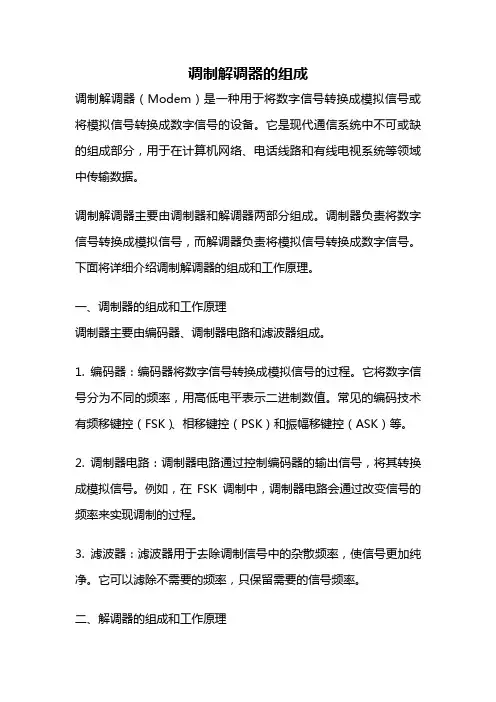

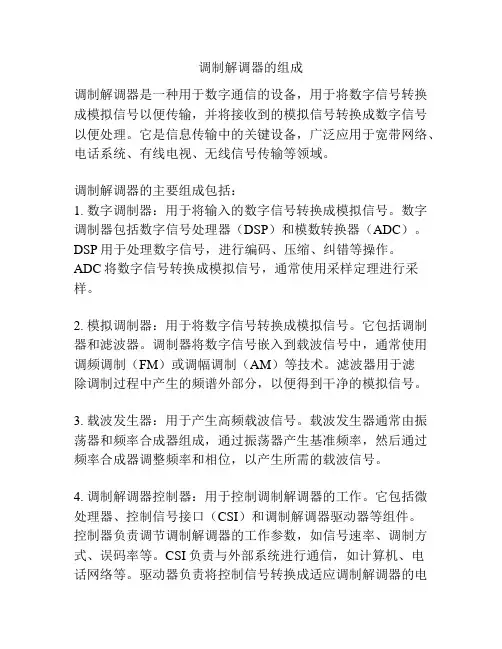

调制解调器的组成调制解调器（Modem）是一种用于将数字信号转换成模拟信号或将模拟信号转换成数字信号的设备。

它是现代通信系统中不可或缺的组成部分，用于在计算机网络、电话线路和有线电视系统等领域中传输数据。

调制解调器主要由调制器和解调器两部分组成。

调制器负责将数字信号转换成模拟信号，而解调器负责将模拟信号转换成数字信号。

下面将详细介绍调制解调器的组成和工作原理。

一、调制器的组成和工作原理调制器主要由编码器、调制器电路和滤波器组成。

1. 编码器：编码器将数字信号转换成模拟信号的过程。

它将数字信号分为不同的频率，用高低电平表示二进制数值。

常见的编码技术有频移键控（FSK）、相移键控（PSK）和振幅移键控（ASK）等。

2. 调制器电路：调制器电路通过控制编码器的输出信号，将其转换成模拟信号。

例如，在FSK调制中，调制器电路会通过改变信号的频率来实现调制的过程。

3. 滤波器：滤波器用于去除调制信号中的杂散频率，使信号更加纯净。

它可以滤除不需要的频率，只保留需要的信号频率。

二、解调器的组成和工作原理解调器主要由解调器电路、解码器和滤波器组成。

1. 解调器电路：解调器电路是将模拟信号转换成数字信号的关键部分。

它通过检测模拟信号的特定属性（如频率、相位或振幅）来还原数字信号。

例如，在FSK解调中，解调器电路会检测信号的频率，将其转换成对应的二进制数值。

2. 解码器：解码器将解调器电路输出的信号转换成原始的数字信号。

它将模拟信号重新转换成二进制数值，并恢复出原始的数字信号。

3. 滤波器：解调器的滤波器与调制器的滤波器类似，用于去除解调信号中的杂散频率，使信号更加纯净。

三、调制解调器的工作原理调制解调器的工作过程可以简单描述为以下几个步骤：1. 发送端：- 编码器将数字信号转换成模拟信号，并通过调制器电路将其转换成调制信号。

- 调制信号经过滤波器去除杂散频率后，通过传输介质（如电话线路）发送到接收端。

2. 接收端：- 接收端的解调器电路接收到调制信号，并将其转换成解调信号。
