电光调制器
- 格式:pdf
- 大小:3.79 MB
- 文档页数:65
电光调制器简介电光调制器(Electro-Optic Modulator,EOM)是一种利用外加电场改变光的折射率而实现光信号调制的器件。
其主要应用于光通信、光纤传感和光学仪器中。
本文将介绍电光调制器的工作原理、分类、应用以及未来发展方向。
工作原理电光调制器利用光学材料的Pockels效应实现调制光信号的功能。
Pockels效应是指在某些晶体中,当施加外加电场时,晶体的折射率发生变化。
其基本原理是通过施加电场,改变光传输介质中的折射率,从而实现光信号的调制。
一般而言,电光调制器由电光晶体和电极两部分组成。
电光晶体通常选用具有Pockels效应的非线性晶体,如锂铌酸锂(LiNbO3)、锂钼酸锂(LiMoO3)等。
当电压施加到电光晶体上时,电场会改变晶体中的分子极化状态,从而改变光的传播速度和方向,从而实现对光信号的调制。
分类根据工作原理和结构的不同,电光调制器可以分为以下几类:平面型电光调制器平面型电光调制器是一种常见的电光调制器。
其结构由一个电光晶体块和两个电极构成。
光信号通过电光晶体传播时,施加在电极上的电场会改变光的折射率,从而实现对光信号的调制。
波导型电光调制器波导型电光调制器是基于光波导结构的一种调制器。
其结构由光波导和电极构成。
光信号通过光波导传播时,在电极的作用下,调制电场会改变光波导中的折射率,从而实现对光信号的调制。
由于电场仅在波导中传播,波导型电光调制器具有较高的调制速度和较低的驱动电压。
光纤型电光调制器光纤型电光调制器是将电光晶体直接集成在光纤中的一种调制器。
其结构由光纤和电光晶体构成。
光信号在光纤中传播时,施加在电光晶体上的电场会改变光纤中的折射率,从而实现对光信号的调制。
光纤型电光调制器具有体积小、集成度高的特点。
应用电光调制器作为光通信、光纤传感和光学仪器中的关键设备,具有广泛的应用。
光通信电光调制器在光通信系统中用于调制和解调光信号。
其高速调制特性使其成为光纤通信中的关键器件。
电光调制器强度调制器相位调制器EOM原理电光调制器(Electro-Optic Modulator,EOM)是一种能够通过改变光波的相位或强度来调制光信号的器件。
它在光通信、光纤传感、光学成像等领域有广泛的应用。
本文将详细介绍电光调制器的工作原理、分类及应用。
一、工作原理在电光调制器中,材料通常选择具有非中心对称晶体结构的材料,例如锂钌酸铋(LiNbO3)。
当施加电场时,锂钌酸铋晶体的晶格结构发生变化,进而引起折射率的变化,从而改变光波的相位或强度。
二、分类根据光波的调制方式,电光调制器可以分为强度调制器和相位调制器。
1. 强度调制器(Intensity Modulator)强度调制器通过改变光波的强度来调制光信号。
最简单的强度调制器是电吸收调制器(Electro-Absorption Modulator,EAM),它基于材料的电吸收效应。
当施加电场时,电吸收调制器中的吸收边沿会产生位移,从而改变光的吸收量。
通过调控电场的强弱,可以实现对光的强度的调制。
2. 相位调制器(Phase Modulator)相位调制器通过改变光波的相位来调制光信号。
最常见的相位调制器是Pockels单元,它基于Pockels效应。
当施加电场时,Pockels单元中的晶格结构发生变化,进而引起折射率的变化。
调节电场的强弱,可以改变光波的相位。
除了强度调制器和相位调制器,还有一种常见的电光调制器是所谓的“In-phase/Quadrature-phase调制器”(IQ Modulator),它可以同时调制光波的强度和相位。
三、应用在光通信系统中,电光调制器通常用于实现光信号的调制和解调。
例如,将电信号转换为相应的光信号进行传输,或者将光信号转换为电信号进行处理。
在光纤传感系统中,电光调制器可用于光纤传感器的光信号调制,以实现对物理量的测量。
例如,通过改变光波的相位或强度,可以实现对应变光纤传感器的灵敏度控制。
在光学成像系统中,电光调制器常用于实现高速和高分辨率的图像采集。
电光调制器的原理要用激光作为传递信息的工具,首先要解决如何将传输信号加到激光辐射上去的问题,我们把信息加载于激光辐射的过程称为激光调制,把完成这一过程的装置称为激光调制器.由已调制的激光辐射还原出所加载信息的过程则称为解调.因为激光实际上只起到了"携带"低频信号的作用,所以称为载波,而起控制作用的低频信号是我们所需要的,称为调制信号,被调制的载波称为已调波或调制光.按调制的性质而言,激光调制与无线电波调制相类似,可以采用连续的调幅,调频,调相以及脉冲调制等形式,但激光调制多采用强度调制.强度调制是根据光载波电场振幅的平方比例于调制信号,使输出的激光辐射的强度按照调制信号的规律变化.激光调制之所以常采用强度调制形式,主要是因为光接收器一般都是直接地响应其所接受的光强度变化的缘故.激光调制的方法很多,如机械调制,电光调制,声光调制,磁光调制和电源调制等.其中电光调制器开关速度快,结构简单.因此,在激光调制技术及混合型光学双稳器件等方面有广泛的应用.电光调制根据所施加的电场方向的不同,可分为纵向电光调制和横向电光调制.利用纵向电光效应的调制,叫做纵向电光调制,利用横向电光效应的调制,叫做横向电光调制编辑本段电光调制器的应用在电通信系统中,原始率数字信号电平的峰-峰值只有0.8V。
因为数据率大于2.5Gb/s的铌酸锂调制器的半波电压(Vp)较高,故都需要用驱动器来推动调制器。
驱动器不仅要有很宽的工作频带,并且要能提供足够大的微波输出功率。
例如:对于10Gb/s、Vp=5.5V的调制器,需要驱动器具有75KHz 到8GHz的工作频带及20dBm(100mW)的1dB输出功率。
制作率的驱动器是非常困难的,因此制作具有低Vp的调制器是很受欢迎的。
当然,也要求调制器有良好的其他性能,如低的光插入损耗、大的消光比、小的光反射损耗、弱的电反射损耗和合适的啁啾(chirp)参量。
电光调制器有很多用途。
电光调制器的适用介绍1. 什么是电光调制器?电光调制器是一种光电器件,用于在电信系统中调制光信号,是光通信中非常重要的设备。
通常被用来调制激光光波以传输信息。
2. 电光调制器的适用领域电光调制器被广泛应用于许多不同的领域,这里介绍其中三个主要的应用领域:2.1 光通信电光调制器在光通信中有很重要的作用。
在光纤通信中,以激光发射出去的光波需要在传输前被调制,以传输数据和信息。
电光调制器将电信号转化为光信号,再将其调制,以传输信息。
在这个过程中,光信号的强度、频率和相位都将被调制。
2.2 激光雷达激光雷达是利用激光进行距离测量的系统,其中电光调制器被用于调制发射信号。
调制后的激光光束被发射并击中目标,被反射回来并接收。
再次使用电光调制器以便接收和处理反射信号。
2.3 医疗电光调制器在医疗领域中也有着广泛的应用。
例如,在眼科手术中,使用激光进行治疗,就需要先经过电光调制器进行调制和控制激光的强度、频率和相位等参数。
3. 电光调制器的优势电光调制器有着许多优势,这里列举其中的几个:3.1 速度电光调制器可以在纳秒级的速度下进行快速的光强调制和相位调制,这使它成为高速通信中的关键器件。
比如,现代的光通信和激光雷达都需要迅速的信号调制。
电光调制器可以在信号的传输过程中迅速的调整光信号,从而提高接收和传输的效率。
3.2 稳定性电光调制器的性能非常稳定,可以用于各种不同的环境和场合。
这也保证了其在医疗领域中的应用效果,如在激光治疗过程中的精确控制等。
3.3 尺寸电光调制器通常比其他调制器更小巧、轻便。
这使它成为各种设备的理想选择,尤其是那些需要单个或多个光信号的设备,例如光通信或激光雷达装置。
4. 总结电光调制器在通信、雷达和医疗领域中都可以发挥重要作用。
此外,其具有速度快、稳定性好和体积小等优点,这使它成为各种设备的理想选择。
然而,随着技术的不断发展,电光调制器的性能还将不断改进和进一步完善。

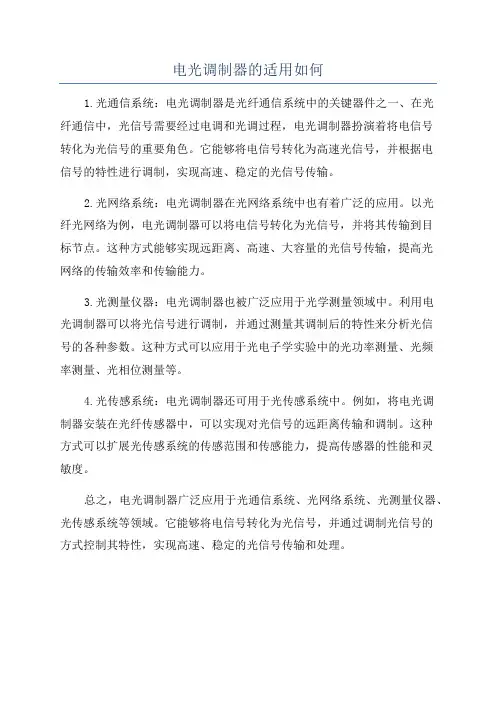

电光调制器的适用如何
1.光通信系统:电光调制器是光纤通信系统中的关键器件之一、在光
纤通信中,光信号需要经过电调和光调过程,电光调制器扮演着将电信号
转化为光信号的重要角色。
它能够将电信号转化为高速光信号,并根据电
信号的特性进行调制,实现高速、稳定的光信号传输。
2.光网络系统:电光调制器在光网络系统中也有着广泛的应用。
以光
纤光网络为例,电光调制器可以将电信号转化为光信号,并将其传输到目
标节点。
这种方式能够实现远距离、高速、大容量的光信号传输,提高光
网络的传输效率和传输能力。
3.光测量仪器:电光调制器也被广泛应用于光学测量领域中。
利用电
光调制器可以将光信号进行调制,并通过测量其调制后的特性来分析光信
号的各种参数。
这种方式可以应用于光电子学实验中的光功率测量、光频
率测量、光相位测量等。
4.光传感系统:电光调制器还可用于光传感系统中。
例如,将电光调
制器安装在光纤传感器中,可以实现对光信号的远距离传输和调制。
这种
方式可以扩展光传感系统的传感范围和传感能力,提高传感器的性能和灵
敏度。
总之,电光调制器广泛应用于光通信系统、光网络系统、光测量仪器、光传感系统等领域。
它能够将电信号转化为光信号,并通过调制光信号的
方式控制其特性,实现高速、稳定的光信号传输和处理。
电光调制器原理电光调制器是一种能够将电信号转换为光信号的重要光电器件,其原理是利用外加电场的作用来改变光的折射率,从而实现对光信号的调制。
电光调制器在光通信、光传感、光存储等领域具有广泛的应用,下面将详细介绍电光调制器的原理及其工作过程。
电光调制器主要由电光材料、电极和光波导构成。
电光材料是电光调制器的关键部件,其具有在外加电场作用下改变折射率的特性。
电极则是为了施加外加电场,而光波导则是用来传输光信号。
当外加电场施加到电光材料上时,电光材料的折射率发生变化,从而改变光的传播速度和相位,实现对光信号的调制。
电光调制器的工作原理可以通过三种方式来实现,直接调制、间接调制和外调制。
直接调制是指直接在光波导中施加电场,通过改变光的折射率来实现光信号的调制。
间接调制是指利用电光材料的特性,将光信号和调制信号通过耦合器耦合在一起,通过调制信号改变光的折射率,从而实现光信号的调制。
外调制是指将光信号和调制信号分开传输,通过外部器件将调制信号转换为电场,再作用于电光材料,实现光信号的调制。
电光调制器的工作过程可以简单描述为,首先,将光信号输入到光波导中,然后施加外加电场到电光材料上,通过改变折射率来调制光信号,最后通过光波导输出调制后的光信号。
在实际应用中,电光调制器通常与其他光学器件结合使用,如激光器、光放大器、光滤波器等,以实现更复杂的光通信系统。
电光调制器的性能参数包括调制带宽、调制深度、驱动电压、插入损耗等。
调制带宽是指电光调制器能够支持的最高调制频率,调制深度是指调制信号对光信号的影响程度,驱动电压是施加到电光材料上的电压大小,插入损耗是指光信号在通过电光调制器时的损耗程度。
这些性能参数直接影响着电光调制器在实际应用中的性能和效果。
总之,电光调制器作为光通信领域的重要器件,其原理和工作过程至关重要。
通过对电光调制器原理的深入了解,可以更好地应用和优化电光调制器,推动光通信技术的发展和应用。
电光调制器及其制作方法电光调制器是一种将电信号转换为光信号的器件,广泛应用于光通信、光纤传感和光学信息处理等领域。
本文将介绍电光调制器的原理、制作方法以及其在光通信中的应用。
一、电光调制器的原理电光调制器利用半导体材料的光电效应,通过控制电场来调制光的强度或相位。
其主要由光源、驱动电路和光探测器组成。
光源产生的光信号经过驱动电路调制后,通过光探测器转换为电信号输出。
电光调制器的工作原理可分为强度调制和相位调制两种方式。
强度调制是通过改变电场的强度来改变光的强度,通常采用马赫曾德尔干涉结构实现。
相位调制是通过改变电场的相位来改变光的相位,常用的相位调制器有基于电光效应的Mach-Zehnder干涉器和基于光波导的相位调制器。
二、电光调制器的制作方法电光调制器的制作方法主要包括材料选择、器件结构设计和工艺流程等步骤。
首先是材料选择。
常用的电光调制器材料有锗、硅、半导体材料等。
这些材料具有较高的光电效应和较好的电光响应特性,适合用于制作电光调制器。
其次是器件结构设计。
根据不同的调制方式,电光调制器的结构也有所不同。
强度调制器通常采用马赫曾德尔干涉结构,包括两个波导和一个耦合器。
相位调制器常采用Mach-Zehnder干涉器或光波导结构,通过控制电场的相位差来实现相位调制。
最后是工艺流程。
制作电光调制器需要采用微纳加工技术,包括光刻、薄膜沉积、离子注入等工艺步骤。
这些工艺步骤需要精确控制,以确保器件的性能和可靠性。
三、电光调制器在光通信中的应用电光调制器在光通信中起到了至关重要的作用。
光通信是将信息通过光信号传输的通信方式,具有大带宽、低损耗和高安全性等优势。
而电光调制器是光通信中的关键部件,用于将电信号转换为光信号传输。
在光纤通信系统中,电光调制器常用于光纤发送端,将电信号转换为光信号进行传输。
通过调制光信号的强度或相位,可以实现光的开关、调制和复用等功能。
电光调制器的性能直接影响光纤通信系统的传输质量和传输距离。
电光调制器及其制作方法电光调制器是一种用来调制光信号的电子设备。
它能够将电信号转换为光信号,或者将光信号转换为电信号。
电光调制器在光通信、光传感和光波导等领域中起着重要作用。
本文将介绍电光调制器的原理、制作方法和应用。
一、电光调制器的原理电光调制器利用了半导体材料的光电效应。
当外加电场作用于半导体材料时,会导致电子的能带结构发生变化,从而改变材料的光学性质。
这种原理被称为Kerr效应或Pockels效应。
Kerr效应是指当电场作用于非线性光学材料时,会引起材料的折射率发生变化。
当电场的强度足够大时,光信号在非线性材料中传播时,会发生相位调制,从而实现对光信号的调制。
Pockels效应是指当电场作用于具有非中心对称晶体结构的材料时,会使材料的对称性发生变化,从而引起材料的线性光学性质发生变化。
通过适当选择材料和施加电场,可以实现对光信号的调制。
二、电光调制器的制作方法电光调制器的制作方法主要包括材料选择、器件结构设计和工艺流程。
1. 材料选择制作电光调制器的关键是选择合适的半导体材料。
常用的半导体材料有硅(Si)、锗(Ge)、硒化锌(ZnSe)、硒化铟(InSe)等。
这些材料具有较高的光电效应和较好的电光响应特性。
2. 器件结构设计电光调制器的结构设计主要包括波导结构和电极结构。
波导结构用于引导光信号的传输,常见的波导结构有条形波导、方形波导和环形波导等。
电极结构用于施加电场,常见的电极结构有金属电极和掺杂电极等。
3. 工艺流程电光调制器的制作流程包括材料生长、器件加工和器件封装等步骤。
材料生长是指通过化学气相沉积(CVD)或分子束外延(MBE)等方法在衬底上生长出所需的半导体材料。
器件加工是指通过光刻、腐蚀和沉积等工艺步骤,将波导结构和电极结构制作在材料上。
器件封装是指将制作好的器件封装在适当的封装盒中,以保护器件并方便连接和使用。
三、电光调制器的应用电光调制器在光通信、光传感和光波导等领域中有着广泛的应用。
电光调制器原理电光调制器是一种能够将电信号转换为光信号的重要器件,它在光通信和光网络中起着至关重要的作用。
电光调制器的原理是基于电光效应和半导体材料的特性,通过对电场的调控来改变光的特性,从而实现信号的调制和传输。
本文将详细介绍电光调制器的原理及其工作过程。
电光调制器利用半导体材料的光电效应,将电信号转换为光信号。
当电信号加到半导体材料上时,会产生电场,这个电场会影响材料的折射率,从而改变光的传播速度和相位。
通过合理设计电场的分布和调控,可以实现对光信号的调制。
一般来说,电光调制器的工作原理可以分为直接调制和间接调制两种方式。
直接调制是指直接利用电场改变光的特性,常见的有PN结调制器和Mach-Zehnder调制器。
PN结调制器是通过在PN结上加电压,改变电场分布,进而改变光的折射率,实现对光信号的调制。
而Mach-Zehnder调制器则是利用干涉效应,通过控制两条光路的相位差来实现调制。
这两种方式都是直接利用电场改变光的特性,实现光信号的调制。
间接调制则是利用电场改变材料的吸收特性,进而改变光的传输特性,常见的有电吸收调制器。
在电吸收调制器中,当电场加到半导体材料上时,会改变材料的吸收特性,从而实现对光信号的调制。
这种方式虽然是间接利用电场改变光的特性,但同样可以实现有效的光信号调制。
总的来说,电光调制器的原理是基于电场对半导体材料光学特性的影响,通过合理设计和控制电场,实现对光信号的调制。
无论是直接调制还是间接调制,都是利用电场改变光的特性,从而实现信号的传输和调制。
除了工作原理外,电光调制器的性能参数也是非常重要的。
例如调制带宽、消光比、插入损耗等参数都直接影响着调制器的性能和应用。
因此,在设计和应用电光调制器时,需要充分考虑这些参数,以实现更高效的光信号调制和传输。
综上所述,电光调制器是一种能够将电信号转换为光信号的重要器件,其原理是基于电场对半导体材料光学特性的影响,通过合理设计和控制电场,实现对光信号的调制。
电光调制器原理电光调制器是一种能够将电信号转换为光信号的重要器件,它在光通信系统中起着至关重要的作用。
在光纤通信系统中,光信号的调制是实现信息传输的关键步骤之一。
电光调制器通过控制光的强度、频率或相位,将电信号转换为光信号,从而实现了电光信号的转换和调制。
本文将介绍电光调制器的原理及其工作过程。
电光调制器的原理是基于光电效应和半导体器件的特性。
光电效应是指当光照射到半导体材料上时,会产生光生载流子,从而改变材料的电学性质。
而半导体器件中的p-n结则能够实现对电子和空穴的控制和调制。
电光调制器利用这些原理,通过外加电场来控制光的传输和调制,实现了电信号到光信号的转换。
在电光调制器中,一般采用的是电光效应或者电吸收效应来实现光信号的调制。
通过在半导体材料中引入p-n结或者量子阱结构,可以实现对光信号的调制。
当外加电场作用于半导体材料时,可以改变半导体材料的折射率或吸收系数,从而实现对光信号的调制。
这种调制方式可以实现高速、宽带的光信号调制,是目前光通信系统中常用的调制方式之一。
电光调制器的工作过程一般包括以下几个步骤,首先,电信号经过调制电路产生调制信号;然后,调制信号作用于电光调制器,控制光信号的强度、频率或相位;最后,调制后的光信号通过光纤传输到接收端,再经过光电探测器转换为电信号。
整个过程实现了电信号到光信号的转换和传输。
电光调制器在光通信系统中具有重要的应用价值。
它能够实现高速、宽带的光信号调制,为光通信系统的高速传输提供了重要支持。
同时,电光调制器还可以实现多路复用和波分复用等功能,提高了光通信系统的传输容量和效率。
因此,电光调制器在光通信系统中具有不可替代的地位和作用。
总之,电光调制器是光通信系统中不可或缺的重要器件,它通过光电效应和半导体器件的特性,实现了电信号到光信号的转换和调制。
电光调制器的原理和工作过程对于理解光通信系统的工作原理和性能具有重要意义,同时也为光通信系统的发展提供了重要支持。
第三章电光调制器内容•电光调制的基本原理•铌酸锂(LiNbO3)电光调制器•半导体电吸收调制器(EAM)电光调制电光调制:将电信息加载到光载波上,使光参量随着电参量的改变而改变。
光波作为信息的载波。
强度调制的方式作为信息载体的光载波是一种电磁场:()()0cos E t eA t ωφ=+r r 对光场的幅度、频率、相位等参数,均可进行调制。
在模拟信号的调制中称为AM 、FM 和PM ;在数字信号的调制中称为ASK 、FSK 和PSK 。
调制器:将连续的光波转换为光信号,使光信号随电信号的变化而变化。
性能优良的调制器必须具备:高消光比、大带宽、低啁啾、低的偏置电压。
电光调制的主要方式直接调制:电信号直接改变半导体激光器的偏置电流,使输出激光强度随电信号而改变。
优点:采用单一器件成本低廉附件损耗小缺点:调制频率受限,与激光器弛豫振荡有关产生强的频率啁啾,限制传输距离光波长随驱动电流而改变光脉冲前沿、后沿产生大的波长漂移适用于短距离、低速率的传输系统电光调制的主要方式外调制:调制信号作用于激光器外的调制器上,产生电光、热光或声光等物理效应,从而使通过调制器的激光束的光参量随信号而改变。
优点:不干扰激光器工作,波长稳定可对信号实现多种编码格式高速率、大的消光比低啁啾、低的调制信号劣化缺点:额外增加了光学器件、成本增加增加了光纤线路的损耗目前主要的外调制器种类有:电光调制器、电吸收调制器调制器调制器连续光源光传输NRZ 调制格式其他调制格式: •相位调制•偏振调制•相位与强度调制想结合光传输RZ 调制格式脉冲光源电光调制折射率的改变通过电介质晶体Pockels 效应和半导体材料中的电光效应光吸收的改变通过半导体材料中的Franz-Keldysh效应量子阱半导体材料中的量子限制的Stark 效应光与物质相互作用相位调制偏振调制(双折射材料)强度调制强度调制通过-干涉仪结构-定向耦合光在晶体中的传播-电光效应在光与物质相互作用中,电场强度(E)与电极化矢量(P)的关系。
电光调制器工作原理
电光调制器工作原理
电光调制器是一种能够控制电子设备的功能,它能够按照用户的要求调整电子设备的参数,以达到最佳性能。
电光调制器工作原理是使用光源来控制电子设备的参数和功能,通过调节光源的亮度来调节电子设备的参数。
首先,电光调制器中有一个光控制装置,它含有一个光控制电路和一个发光二极管(LED)。
当电路中的电压发生变化时,LED就会产生光,因此LED的亮度和电路的电压有关。
其次,LED的光就会进入到光检测器中,光检测器能够检测到LED 产生的光,并将光转换成电信号,然后这些电信号会进入到控制电路中,控制电路会根据这些信号来调节电子设备的参数。
最后,控制电路会根据用户的设定来控制电子设备的参数,从而达到最佳的性能。
由于电光调制器的工作原理是基于光的控制,因此它比传统的电子设备更加精确,也更加安全可靠。
电光调制器的工作原理具有高度的精确性,它可以有效地控制电子设备的参数,从而达到最佳的性能。
它的优势包括准确、稳定和可靠,是电子设备控制的重要组成部分。
电光调制器的功能是怎样的呢什么是电光调制器电光调制器也称为电光调制器件,是一种将电信号转换为光信号的器件,它将来自电子设备的电信号转换成可用于光纤传输的光信号。
这种器件通常由半导体材料制成,内部装置有电极和折射率较高的光纤。
电光调制器的类型电光调制器主要分为两种类型:外差电光调制器该电光调制器的基础是外差技术,通过在半导体材料中输入两个互相独立的信号,一个是调制信号,一个是载波信号,从而实现光信号的调制,达到传送数据的目的。
外差电光调制器具有频段宽、速度快的特点,通常用于高速数据传输领域,如光纤通信、光纤传感。
直接调制电光调制器该电光调制器直接将调制信号输入到半导体材料中,使其发生改变,从而调制出光信号,实现了数据传输。
同样是用于数字、模拟光信号的调制,但是具有频宽小、速度慢的特点,在短距离数据传输领域广泛应用。
电光调制器的主要功能光通信功能电光调制器被广泛应用于光通信领域,它是实现数字光纤通信的核心部件。
光信号在传输过程中,需要从电信号的角度调制出不同频率及振幅的光波,用于信号的识别和传输。
光纤传感功能光纤传感是目前最常见的一种传感方式,其优势在于不受电磁干扰、防腐蚀、易于集成。
在各种光纤传感器中,光纤光栅传感器是最为常见的一种,它实现了对光的调制和传感功能,通过使用电光调制器进行光的调制,获取光的频率、波长等信息,从而达到传感目的。
其他功能除光通信和光纤传感功能外,电光调制器在光学成像、人体控制研究、雷达探测等方面也有应用。
而随着科技不断发展,电光调制器在各种应用领域的作用也在不断拓展。
总结电光调制器正日益成为光学工程和信息网络技术中重要的一环,它的主要功能包括光通信、光纤传感和其他领域的应用等。
随着科技的不断发展,电光调制器在应用领域也将不断拓展。
第三章电光调制器内容•电光调制的基本原理•铌酸锂(LiNbO3)电光调制器•半导体电吸收调制器(EAM)电光调制电光调制:将电信息加载到光载波上,使光参量随着电参量的改变而改变。
光波作为信息的载波。
强度调制的方式作为信息载体的光载波是一种电磁场:()()0cos E t eA t ωφ=+r r 对光场的幅度、频率、相位等参数,均可进行调制。
在模拟信号的调制中称为AM 、FM 和PM ;在数字信号的调制中称为ASK 、FSK 和PSK 。
调制器:将连续的光波转换为光信号,使光信号随电信号的变化而变化。
性能优良的调制器必须具备:高消光比、大带宽、低啁啾、低的偏置电压。
电光调制的主要方式直接调制:电信号直接改变半导体激光器的偏置电流,使输出激光强度随电信号而改变。
优点:采用单一器件成本低廉附件损耗小缺点:调制频率受限,与激光器弛豫振荡有关产生强的频率啁啾,限制传输距离光波长随驱动电流而改变光脉冲前沿、后沿产生大的波长漂移适用于短距离、低速率的传输系统电光调制的主要方式外调制:调制信号作用于激光器外的调制器上,产生电光、热光或声光等物理效应,从而使通过调制器的激光束的光参量随信号而改变。
优点:不干扰激光器工作,波长稳定可对信号实现多种编码格式高速率、大的消光比低啁啾、低的调制信号劣化缺点:额外增加了光学器件、成本增加增加了光纤线路的损耗目前主要的外调制器种类有:电光调制器、电吸收调制器调制器调制器连续光源光传输NRZ 调制格式其他调制格式: •相位调制•偏振调制•相位与强度调制想结合光传输RZ 调制格式脉冲光源电光调制折射率的改变通过电介质晶体Pockels 效应和半导体材料中的电光效应光吸收的改变通过半导体材料中的Franz-Keldysh效应量子阱半导体材料中的量子限制的Stark 效应光与物质相互作用相位调制偏振调制(双折射材料)强度调制强度调制通过-干涉仪结构-定向耦合光在晶体中的传播-电光效应在光与物质相互作用中,电场强度(E)与电极化矢量(P)的关系。
在各向同性的介质中,P与E同向:在各向异性的介质中,P与E一般不同向:光在晶体中的传播-电光效应光在晶体中的传播-电光效应光在晶体中的传播-电光效应光在晶体中的传播-电光效应光在晶体中的传播-电光效应光在晶体中的传播-电光效应泡克耳斯效应(Pockels effect):某些各向同性的透明物质在电场作用下显示出光学各向异性,物质的折射率因外加电场而发生变化的现象为电光效应。
折射率与所加电场强度的一次方成正比改变的为Pockels效应或线性电光效应,1893年由德国物理学家泡克耳斯发现。
光在晶体中的传播-电光效应光在晶体中的传播-电光效应光在晶体中的传播-电光效应光在晶体中的传播-电光效应光在晶体中的传播-电光效应电光系数•当外加直流电场时,晶体折射率的改变可表示为:•18个矩阵元描述了晶体的电光特性•仅有少数的矩阵元不为零,取决于晶体点群的对称性•对于GaAs和InP,属于43m点群,仅需要参数r41就可描述电光特性•对于LiNbO3晶体,需用3个参量来进行描述。
LiNbO 3晶体特性•主要参数–高的电光参数–在光通信窗口,高的透明特性–高T C–机械与化学的稳定性–加工的兼容性•LiNbO 3和GaAs的矩阵元:•非零矩阵元的数值与光波长密切相关•对GaAs波长为900nm 时,r41=1.1pm/V,波长接近1300nm ,增加至1.43pm/V。
•对InP波长为1060nm 时,r41=1.45pm/V,波长接近1300nm ,降低至1. 3pm/V。
电光系数•LiNbO3光波导通常用来制作调制器•LiNbO3的电光响应受四个参数所支配•在1500nm处,•电场的作用沿着晶轴Z向,应选择r 33•折射率沿着Z轴的变化为:•当•当调制器的长度为L时,光相位变化为:•采用Mach-Zehnder结构,将相位调制转化为幅度调制。
电光波导调制器•相位调制器:合适长度的单一光波导•幅度调制器:双波导的MZ 结构•重要的设计参数V π:产生π相移的作用电压•由折射率变化决定电极间隔•Г为光场与电场的重叠因子,一般取0.5LiNbO 3调制器•对于3dB 耦合器,传输的光功率可表示为:•是由直流偏置,产生的相移•常数K 表示调制效率•当时,可实现接近的线性响应:•调制器的插入损耗与消光比定义为:•目前LiNbO3调制器的消光比可达20dB ,插入损耗小于5dB 。
幅度调制器的时域响应•AM 调制器会产生频率啁啾•对于平衡型MZ 干涉仪,光场的传输可表示为:•和是两臂上电压引起的相移。
•当时,•当时,调制器的输出是啁啾的。
•当时,调制是无啁啾的。
•同时,π相移发生在半波电压处。
•这种调制器可称之为推挽式调制器。
调制器导致的频率啁啾•如图为X -切向、Z -切向的LiNbO3调制器。
•在X -切向的设计中,边电极是接地的。
•如果其中一臂的折射率增加,另一臂的折射率减少。
调制器的设计•LiNbO3调制器可工作在高于10Gb/s 的速率下,RF 的传输将设计成共面波导。
•这种调制器是指行波调制器。
•MZ 的输入、输出端与光纤的尾纤相耦合,构成全光纤器件。
调制器的设计•调制器的设计需要优化几个关键的参数。
•LiNbO 3的折射率在光频处为2.2,但在微波频率处就增加到6。
•需要SiO2的缓冲层减少光波与微波间的速度失配。
•商用化的调制器是十分紧凑的,宽1.5cm ,长12cm ;调制输率为10Gb/s 时,偏置电压<5V 。
•2000年后,就有速率>40Gb/s 的调制器,偏置电压为>10V 。
调制器的设计封装后的LiNbO3 调制器模块典型的NRZ信号调制典型的RZ信号调制系统对调制器的要求•DWDM 要求多种多样的数据编码格式和调制技术•Pockels 效应: Δn =−12n 3rE n = 折射率= 2.2r 33= 电光系数=30.10-12 Vm -1E = 作用电场= 作用电压/ 有效的电极间隔在高速率数字调制系统中,需要用到不止一对电极电极的放置很关键选择晶体主轴是关键与光的偏振方向密切相关LiNbO 3Substrate与电极结构相匹配的行波阻抗层光波导Mach-Zehnder干涉仪LiNbO 3电光调制器小结LiNbO 3电光调制器小结From WOOTEN et al :IEEE J.Selected Topics inQuantum Electron.,6,1,2000Mach-Zehnder 强度调制器的关键参数:•插入损耗: 光的模场分布是关键,对波导优化设计以实现和电场的最佳交叠。
•偏振相关性: 入射的光纤要采用保偏光纤•切换电压: 与调制器长度、电场与光场的交叠程度有关•调制器的速度: 受限于光波与微波的速度失配。
厚(>10µm) 电极可减少速度失配。
•啁啾: 来自于干涉仪两臂不平衡的光场与电场作用. 有些结构设计成电场与光场分别进入两臂。
•直流偏移: 需要对直流的反馈控制。
•相位调制器:采用单一直波导。
•定向耦合器:采用两个平行光波导应用于2×2快速(ns级)空间光交换•对称注入的定向耦合器结构可增强线性调制范围•偏振调制器:利用各向异性的电光效应(r 52)•很高的频率的带通调制器:利用相位反转或谐振腔电极应用于光信号的微波传输LiNbO 3电光调制器小结可选择的调制器结构:电吸收效应effects):在体材料•弗朗兹-凯尔迪什效应(Franz-Keldysh effects中,外电场使能带倾斜,当外电场很强时,价带电子通过隧穿跃迁到导带的几率大大增加,有效带隙减少,使得吸收边红移。
•在吸收系数的后沿,呈指数衰减,减少了带隙。
•陡峭的吸收边沿,变得更加缓变。
•对于较薄的光波导,量子阱效应十分重要。
•在低于带隙的光谱范围内,激子效应占主导地位。
•量子限制的Stark 效应:在作用电场下,吸收谱将发生变化。
•调制器利用的半导体材料,其带隙稍大于需调制的光波的光子能量。
光波导中的电吸收效应电吸收调制器•基本的设计与半导体激光器的结构相似。
•量子的带隙大于调制光波的光子能量。
•在无电偏置的情况下光场透明传输。
•在有电压偏置的情况下,信号光场被吸收而损耗掉。
•在反偏电压为2-3V时,调制速率可达40Gb/s,消光比>15dB.电吸收调制器(EAM)的优点•零偏置电压(直流偏置)•低的驱动电压(交流峰值)•低/负的啁啾•高速率•可与DFB激光器进行集成电吸收调制器的基本结构•光波导类型被普遍采用。
•横向传输类型不会产生足够高的消光比。
Franz-Keldysh效应在体材料中,外电场使能带倾斜,当外电场很强时,价带电子通过隧穿跃迁到导带的几率大大增加,有效带隙减少,使得吸收边红移。
Franz-Keldysh效应的特点:属于带间跃迁,加上材料抛物线型能态密度,使得体材料调制器具有吸收系数、折射率随电压变化缓慢、调制电压高、消光比低等缺点。
量子限制的Stark 效应在量子阱生长方向的电场作用下,电子、空穴的波函数向相反的方向移动,对应激子吸收峰的光子能量向低能的方向移动,即“红移”,同时激子束缚能下降,吸收谱中激子吸收峰值下降、吸收谱线展宽。
QCSE的特点:由于量子阱的束缚,电子和空穴需要相对更长时间才能通过隧道穿透效应从量子阱中逸出;量子阱层的厚度很小,使得束缚在其中的电子与空穴之间的库仑作用非常明显;激子共振可以存在于很大的外电场下,而不被离子化,改善了半导体电吸收调制器的性能。
电吸收调制器的设计•工作原理•消光比•插入损耗•调制效率•频率啁啾与优化•集成与封装基于量子限制的Stark 的EMA•平行于量子阱生长方向施加电压, 吸收系数将在合适的波长下发生急剧的变化。
消光比•消光比直接影响系统的误码率(BER)。
•增加调制器的长度,可提高消光比。
•但是光的传输损耗也将会增加。
[]L V R dB R e e V V P V P R off on off on L V L off out on out off on )0()(343.4)log(10)()()0(//)()0(/αααα−⋅======−−插入损耗•吸收损耗–调制器越长,附加损耗越大.–需与消光比这种考虑•与单模光纤的耦合损耗–采用波导耦合器可减少耦合损耗–最低可降至1 dB–典型的损耗数值为:5-6 dBL inout in e P V P P )0(1)0(Loss α−−==−=调制效率•调制效率可量化成需要多少的电压来调制光信号•小的失谐可增加调制效率。
然而,同时也增加了附加损耗。
[]FV L V V R offon ΔΔ=Δ−=Δααα343.4)0()(343.4/时域响应•如图,在三种不同波长下,透射率与调制器电压的关系。
