根据图幅号经纬度生成（小比例尺1：50000）图框并校正全过
程
西北地勘院：刘杨
第一步：经纬度转换直角坐标系
四个经纬度拐点经纬度录入EXCEL表格中：并另存为制表分隔符形式。
1、打开MAPGIS6.7菜单下的“投影变换”
12
3 4
5 6 7
8
9经纬度转换成直角坐标后形式。
二、制作投影框为后面做准备：
关闭并自己命名“投影拐点1”保存点线文件（放置第一个文件夹里）“文件夹一”
2根据图幅号生成标准图框
新建“文件夹二”用于图名生成小比例尺1：50000图框文件：
MAPGIS6.7图幅号生成标准图框过程
2、已知图幅号例如：
3、已知左下角经纬度坐标及右上角经纬度坐标
注意：这个坐标基本不用
1
23
4
5
纬度385000改成390000，点击图框文件名输入TK001,保存在“文件夹二”里面
待点、线、区文件保存完成。
第三部四点校正
，这就是小比例尺误差校正的全部过程。
用鼠标点击十字位置会变成青色，单击是。
上面关闭文件这一步很重要
上面箭头理论值输入的编号要和实际值编号一致。
第三部完成后就可以关闭所以窗口。
校正结束。
根据图幅号生成的的图框，只含有图面坐标，没有实际坐标，通过校正达到消除误差，添加实际坐标的目的。
平移到实际坐标
的位置应该更准确。

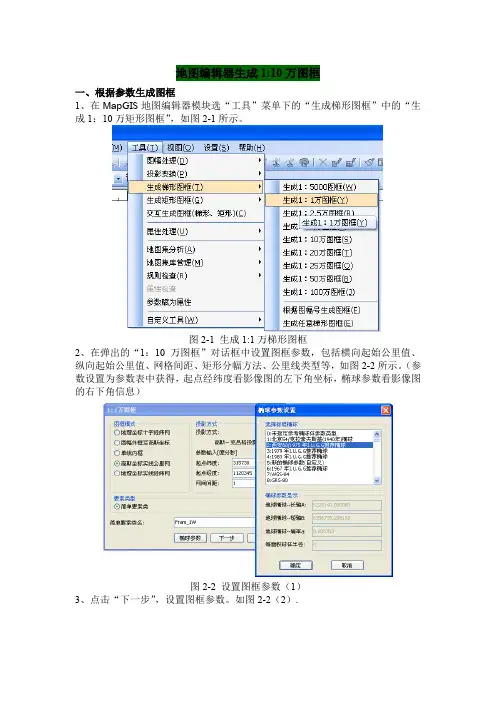

地图编辑器生成1:10万图框
一、根据参数生成图框
1、在Map GIS地图编辑器模块选“工具”菜单下的“生成梯形图框”中的“生成1：10万矩形图框”，如图2-1所示。
图2-1 生成1:1万梯形图框
2、在弹出的“1：10万图框”对话框中设置图框参数，包括横向起始公里值、纵向起始公里值、网格间距、矩形分幅方法、公里线类型等，如图2-2所示。
（参数设置为参数表中获得，起点经纬度看影像图的左下角坐标，椭球参数看影像图的右下角信息）
图2-2设置图框参数（1）
3、点击“下一步”，设置图框参数。
如图2-2（2）.
图2-2 设置图框参数（2）
4、选择生成图框的存放数据库，如图2-3所示。
图2-3 保存图框
系统会自动把生成的图框添加到当前地图文档中，鼠标在视图窗口右击复位创库，如图2-4所示。
图2-4 生成1:1万图框5、完成。
MAPGIS下遥感影像标准分幅图的制作姓名：刘峰学号：080902010035指导老师：赵海兵一、实习目的：在MAPGIS下，结合GooleEarth，根据图符号生成任意给定图符号区域的遥感影像标准分幅图。
二、实习步骤：一、实习内容：1、在MAPGIS里“投影变换”目录下，根据图符号生成图框。
如图所示：→→2、在MAPGIS里打开刚才生成的图框，并对坐标进行坐标变换，即把X、Y坐标各乘以10由5位、6位的坐标转化为6位和7位的坐标。
3、对生成的图框进行校正。
（1）先在“工程输出”里将图符框，“光栅输出”成JPEG格式。
要注意两点：1）在“页面设置”里定义版面设置，这里选的是“自定义幅面”；2)输出栅格图像时，选择的分辨率要合适，如果分辨率过大，影像将不能生成。
（2）将生成的JPEG格式的文件，转化为MSI格式。
（3）对图框进行校正。
在“镶嵌融合”目录下,→→→，完成精校正。
（也可以用逐格格网校正，但是效果不好）4、根据生成的图符框，将生成的图符左上角、左下角、右上角、右下角的经纬度坐标记录下来。
打开GooleEarth，输入四点坐标，截取对应的遥感影像。
如图所示：5、用MAPGIS对GooleEarth截取的影像进行校正。
（1）将影像的jpg格式转换为msi格式。
（2）将“遥感影像”和图符框进行匹配。
“图像处理”→“图像分析”打开遥感影像→→→，添加控制点→完成控制点的添加之后，像和图框的匹配。
6、对遥感影像的裁剪，打开guiyang1.msi→→在弹出的对话框中输入图幅号→“标准图副框裁剪影像”，保存裁剪后的文件。
6、在MAPGIS里将裁剪后的影像和图符框叠加，并“工程输出”，这里需要注意的是按默认的分辨率输出，软件无法执行，因此选分辨率为10，最终成果如下图所示。
三、实习总结：（1）通过本次实习，掌握了对任意给定图符号的区域进行遥感影像进行标准分幅的步骤。
（2）熟练掌握了MAPGIS里坐标转换，影像校正，影像裁剪等一系列的步骤。
任意分幅图框生成一、进入MAPGIS的投影变换子系统图1 进入投影变换二、如果已知一个任意分幅的地质图四个角点的经纬度值，那么选择“投影转换”菜单中的“绘制投影经纬网”图2 绘制投影经纬网选择执行后，会出现如图所示的对话框，按图中所示顺序依次修改相应的参数，其中：图3 投影经纬网生成的经纬度参数输入图4 角度单位设置图5 投影参数设置生成后的图框如图6所示：1．角度单位：说明在3区中所输入的经度及纬度的单位或格式，可以是度、分、秒、弧度等，这些都是十进制的单一的单位的，另外也可以是DDDMMSS.SS （度分秒）格式的，也是较为长用的一种格式，它的填写方式是将经纬度的度分秒值依次连续填入，例：117°05′30″则填作：“1170530”。
2．投影参数：根据具体情况选择不同的投影参数。
按图中所示顺序修改相应的数据。
在蓝区中填写数据时采用DDDMMSS.SS 格式。
在角度单位及投影参数填写中涉及椭球参数的选择，应根据原始图件或具体情况进行选择。
3．最小起始经度—地质图最西边所处经度最大结束经度—地质图最东边所处经度 经度线间隔—所绘图框经度线的间隔 最小起始纬度—地质图最南边所处经度 最大结束纬度—地质图最北边所处经度 纬度线间隔—所绘图框纬度线的间隔4.经线点密度及纬线点密度—生成图框的线上拐点密度，通常设为0。
5．为图框所画坐标网的密度及图外框修饰设置。

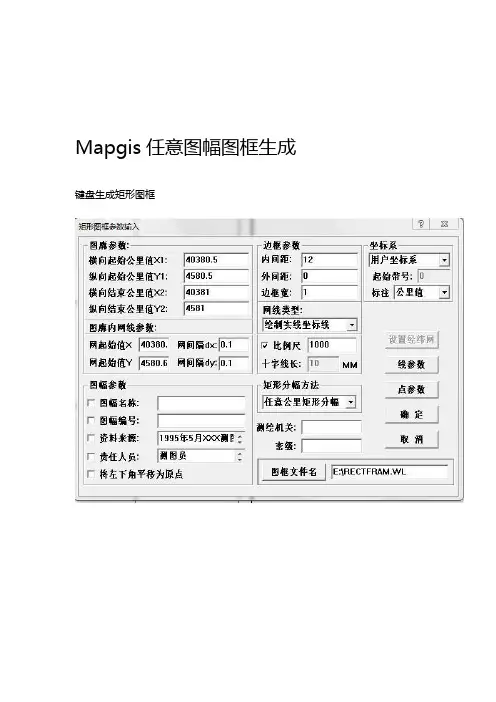

如果已知任意分幅图幅的公里值（高斯直角坐标），可选择“键盘生成矩形图框”。
选择“键盘生成矩形图框”后，会出现如图所示对话框：请按图上所示顺序依次填写所需数据。
其中：矩形分幅方法—选用任意公里矩形分幅。
图廓参数：所填写数据单位一定为公里。
网起始X及Y：填写整数坐标。
坐标系：选择国家坐标系。
带号根据具体情况填写。
比例尺及坐标线根据需要填写或选取。
生成图框如图所示。
