1 如何识读丰田车系电路图
丰田车系电路图中的电气元件通常用文字直接标注。在电路总图中各系统电路按横轴方向逐个布置，并在电路图上方标出各系统电路的区域和代表该电路系统的符号及文字说明。电路图中绘出了搭铁点，并标注与文字说明，可以从电路图了解电路搭铁点。部分电路图中还直接标出电路插接器的端子排列和各端子的使用状况，给识图和电路故障查询供应了便利。
1．丰田车系电路图图形符号
丰田车系电路图图形符号及含义如下表：
2．丰田车系汽车电路图识读释例
丰田车系汽车电路图识读释例如下电路图所示。
图中标号A～O含义如下：
A：系统标题。
B：表示继电器盒。未用阴影表示，仅表示继电器盒编号以和接线盒加以区分。
示例：表示1 号继电器盒。
C：车型、发动机类型或规格不同时，用（）来表示不同的配线和 2 连接器等。
D：表示相关联的系统。
E：表示用来连接线束的插头式连接器和插座式连接器的代码，如下图所示。连接器代码由两个字母和一个数字组成。
连接器代码的第一个字符表示插座式连接器线束上的字母代码，其次个字符表示插头式连接器线束上的字母代码。第三个字符是存在多个相同线束组合时用来区分线束组合的系列号（如CH1和CH2）。符号（）表示插头式端子连接器。连接器代码外侧的数字表示插头式连接器和插座式连接器的针脚编号。
F：代表零件（全部零件均以天蓝色表示）。该代码和零件位置中使用的代码相同。
G：接线盒（圆圈中的数字为接线盒编号，连接器代码显示在旁边）。接线盒以阴影表示，用于明确区分于其他零件，如下图所示。
H：表示屏蔽电缆，如下图所示。
I ：表示配线颜色。配线颜色以字母代码表示。
第一个字母表示基本配线颜色，其次个字母表示条纹颜色，如下图所示。
J：表示连接器的针脚编号。插座式连接器和插头式连接器的编号 3 系统各不相同，如下图所示。

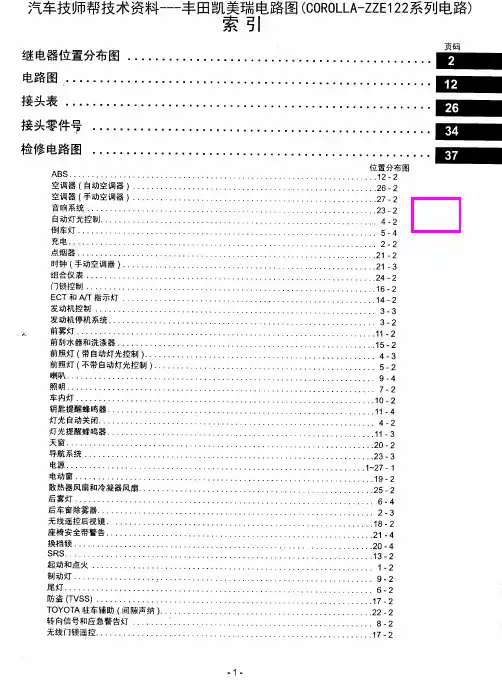

汽车技师帮技术资料---丰田凯美瑞电路图(COROLLA-ZZE122系列电路)
汽车技师帮技术资料---丰田凯美瑞电路图(COROLLA-ZZE122系列电路)
汽车技师帮技术资料---丰田凯美瑞电路图(COROLLA-ZZE122系列电路)
汽车技师帮技术资料---丰田凯美瑞电路图(COROLLA-ZZE122系列电路)
汽车技师帮技术资料---丰田凯美瑞电路图(COROLLA-ZZE122系列电路)
汽车技师帮技术资料---丰田凯美瑞电路图(COROLLA-ZZE122系列电路)
汽车技师帮技术资料---丰田凯美瑞电路图(COROLLA-ZZE122系列电路)
汽车技师帮技术资料---丰田凯美瑞电路图(COROLLA-ZZE122系列电路)
汽车技师帮技术资料---丰田凯美瑞电路图(COROLLA-ZZE122系列电路)
……………………………………………………………最新资料推荐…………………………………………………
1 电动车的全车电路原理
电动车电路原理图
电动车线路分两部分！
第一部分是灯和喇叭部分
第二部分是控制电机部分
你500W电摩也一样，大部分车子是控制的正极，也就是说车子负极全部相通！电池的正极出来后有个空气开关，然后空气开关上的出线直接连接到锁线和充电插孔线还有控制器电源部分的粗红线；经过锁线出来后的线分别连接到转换器（将48V转化成12V）和控制器电源部分的细红线，转换器三根线（细黑直接接电池负极就是车子的负极；细红线接锁线，就是48V正极；然后细黄线出来的是12V）细黄的12V电出来后到喇叭开关，大灯开关，转向开关和刹把上的开关；然后打开后再到喇叭，大灯，转向灯
下面来说说控制电机部分，控制电机的东西就是控制器（铝制盒子，上面有很多出线）
1电源部分（刚刚上面已经提到的）电源线是三根线组成：粗黑—直接接电池负；粗红—直接接电池正，但是要经过空气开关；细红—直接连接的是锁的出电线
2电机部分：电机线是由三根粗线和5根细线组成（这里就不细说）这八根线根据颜色连接在控制器上
3控制部分：转把（转把由三根线组成这里也不细说）刹把（电摩百分之九十九都是高电平断电，前面已经说了刹把上的开关一边连接的是12V正极，还有一边就连接在控制器的高电平刹车断电线上，刹车断电线一般是绿黄色线）
4防盗部分：现在的大部分控制器都有外接防盗器功能，插上防盗器可以用防盗器的遥控器开关电源和锁电机，一共有5根线，市面上有两种插件方式，一种是一个6孔插头，上面插着5根线（红，黑，兰，绿，橙）还有一种是两个插件组成的（红黑插在一个插件上，兰绿橙插在一个4孔插件上）
5仪表显示线，电摩控制器一般是紫色线，直接接仪表
电动车维修全集
电动车,全集,维修
①：电动车常见故障及排除方法1、仪表显示正常，电机不转（1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏（2）故障排除①拔下刹把插座（常开型刹把）。如电机运转，则为刹把故障，应更换刹把。②转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在0.8～4.2V由低向高变化。如电压无变化且小于1V，则为转把故障或转把线有短路。如电压大于1V且变化正常，检测电机霍尔信号（黄、绿、蓝线）。如三相霍尔信号线电压全部为5V且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5V之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。④用万用表检测控制器电源输入端电压，电压应大于36V（电池充足电），如无电压，应检查输入线。检查控制器转把电源电压（接转把的红、黑线），正常电压在5～6V，如无5V电压，拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障，应更换控制器。⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机霍尔开关是否短路？否则会造成更换控制器连续损坏！⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。2、电机时停时转（1）故障原因①电池电压在欠压临界状态。②电池接头接触不良。③调速转把线线要断未断。④刹车断电开关出现故障。⑤电源锁损坏接触不良。⑥线路接插件接插不良。⑦控制器内元件焊接不牢。⑧电机内炭刷及导线线组有虚焊。（2）故障排除①检测电池电压，给电池补充电。②调整或更换插头。③重新连接调速转把引线。④调整或更换刹车断电开关。⑤更换电源锁。⑥重新插接线路。……………………………………………………………最新资料推荐…………………………………………………
2020年丰田荣放RAV4原厂维修手册
电动机发电机控制系统（二轮、四轮驱动）
臼的电动机发电机控制系统（二轮驱动）
回注意事项
B零件位置
回系统图
固如何进行故障排除
圄检查是否存在间歇性故障
回实用程序
回ECU端子
回诊断系统
回DTC检查清除
圄定格数据
回车辆状态表
同数据表住动测试
国，诊断故障码表
EQJ电动机发电机控制系统（四轮驱动）
回注意事项
回零件位置
国系统图
囱如何进行故障排除
同检查是否存在间歇性故障
回实用程序
囱ECU端子
图诊断系统
0 DTC检查除
回定格数据
囱车辆状态表
回数据表/主动则试
图，诊断故障码表 *11
*1 加速踏板传感器总成 *2 组合仪表总成
*3 空调放大器总成 *4 换档杆位置指示灯
*5 集成控制面板总成
- EV模式开关
- 环保模式开关
- 运动模式开关
- NORMAL模式开关
集成控制面板总成 *6 | 换档锁止控制单元总成
*7 空气囊传感器总成 *8 混合动力车辆控制ECU总成
*9 仪表板接线管总成
・2号ECU-B保险丝 *10 | DLC3
*11 多功能显示屏 混合动力/蓄电池控制系统 电动机发电机控制系绫（二轮驱动）系线圉
带转换器的逆变器总成
混合动力zi电池控制系统电动机发电机控制系绫（四轮驱动）
插图
*1 加速喈板传感器总成 *2 组合仪表总成
*3 空调放大器总成 *4 换档杆位置指示灯
*5 集成控制面板总成
-EV模式开关
一互保模式开去
•运动模式开关
-NORMAL模式开关
-TRAIL模式开关 *6 换档锁止控制单元总成
*7 空气表传感器总成 *8 混合动力车辆控制ECU总成
*9 仪表板接线管总成
-2号ECU-B保险丝 *10 DLC3
*11 多功能显示屏 ■ ■ 混合动力/蓄电池控制系统 电动机发电机控制系绫（四轮驱动）系绫圉
带转换器的逆变器总成
2 号 IGCT
