课题4 丰田车系电路图的识读方法

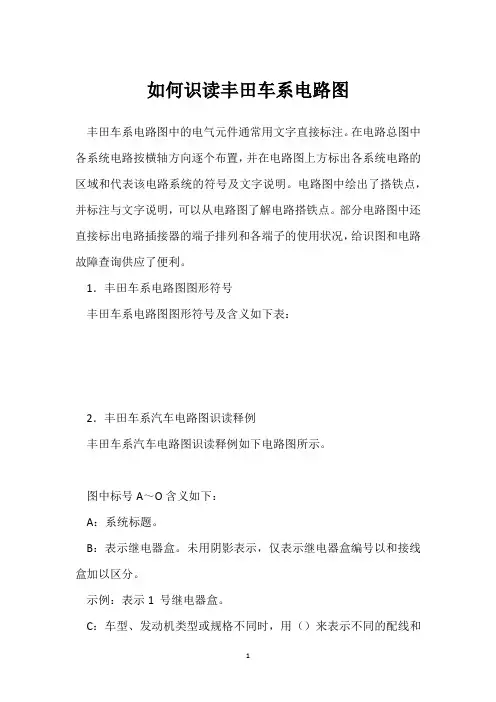

如何识读丰田车系电路图丰田车系电路图中的电气元件通常用文字直接标注。

在电路总图中各系统电路按横轴方向逐个布置，并在电路图上方标出各系统电路的区域和代表该电路系统的符号及文字说明。

电路图中绘出了搭铁点，并标注与文字说明，可以从电路图了解电路搭铁点。

部分电路图中还直接标出电路插接器的端子排列和各端子的使用状况，给识图和电路故障查询供应了便利。

1．丰田车系电路图图形符号丰田车系电路图图形符号及含义如下表：2．丰田车系汽车电路图识读释例丰田车系汽车电路图识读释例如下电路图所示。

图中标号A～O含义如下：A：系统标题。

B：表示继电器盒。

未用阴影表示，仅表示继电器盒编号以和接线盒加以区分。

示例：表示1 号继电器盒。

C：车型、发动机类型或规格不同时，用（）来表示不同的配线和连接器等。

D：表示相关联的系统。

E：表示用来连接线束的插头式连接器和插座式连接器的代码，如下图所示。

连接器代码由两个字母和一个数字组成。

连接器代码的第一个字符表示插座式连接器线束上的字母代码，其次个字符表示插头式连接器线束上的字母代码。

第三个字符是存在多个相同线束组合时用来区分线束组合的系列号（如CH1和CH2）。

符号（）表示插头式端子连接器。

连接器代码外侧的数字表示插头式连接器和插座式连接器的针脚编号。

F：代表零件（全部零件均以天蓝色表示）。

该代码和零件位置中使用的代码相同。

G：接线盒（圆圈中的数字为接线盒编号，连接器代码显示在旁边）。

接线盒以阴影表示，用于明确区分于其他零件，如下图所示。

H：表示屏蔽电缆，如下图所示。

I ：表示配线颜色。

配线颜色以字母代码表示。

第一个字母表示基本配线颜色，其次个字母表示条纹颜色，如下图所示。

J：表示连接器的针脚编号。

插座式连接器和插头式连接器的编号系统各不相同，如下图所示。

K：表示搭铁点。

该代码由两个字符组成：一个字母和一个数字。

第一个字符表示线束的字母代码。

其次个字符是当同一线束存在多个搭铁点时用来区分各搭铁点的系列号。

浅谈汽车电路图的识读方法与技巧汽车电路图是汽车电路系统的图表，它展示了汽车电路的各个部分之间的关系。

由于汽车电路系统相对复杂，因此理解电路图的识读方法与技巧非常重要，这可以帮助你更好地理解汽车电路系统，确保你的汽车在运作时能够正常工作。

1. 了解汽车电路图的基础在开始学习如何读取汽车电路图之前，您需要先了解几个基础概念，例如：线路、电源、输入、输出、传感器等，这些概念是电路图的基础。

如果您不了解这些基本概念，那么理解电路图的过程将会变得更加困难。

2. 阅读图例和符号在汽车电路图中有许多符号和图例，因此了解这些符号和图例的含义是极为重要的。

例如：在电路图中AC表示交流电源，DC表示直流电源，在其中的加粗的黑线表示地线等等。

对于一些较为特殊的符号，可以通过查询汽车电路图手册或在互联网上寻找资料。

3. 观察整个电路图在阅读汽车电路图时，要将电路图作为整体来观察。

对于复杂的电路图，通常很难一下子把所有细节都分析出来，因此，应该将注意力放在整体方面，先尝试了解元件的整体连接方式和位置。

4. 根据电路的工作原理分析电路图了解电路图的工作原理是理解汽车电路系统的一个基本方法。

当您能够理解电路图中电路元件的工作原理时，您将更容易识别出电路图中的关键元件和整体运作方式。

在理解电路图的基础上，您可以更容易地分析导致故障的电路部分，并进行修复。

5. 了解常见的电路故障汽车通常会出现一些常见的电路故障，例如：开路、短路、接触不良等，因此在阅读电路图时，您需要知道这些故障的源头并进行排除。

通常情况下，定位问题的最好方法就是第三条，了解电路的工作原理，一旦您知道电路的关键部分并定位到故障元素，则可以找到解决方案。

在学习识读和分析汽车电路图时，需要耐心和细心。

通过系统学习和实践，您将更好地理解汽车电路系统，并能够检测和排除电路故障。

6. 利用多种途径深入学习除了阅读汽车电路图手册和参考资料外，还可以利用各种途径深入了解汽车电路系统。

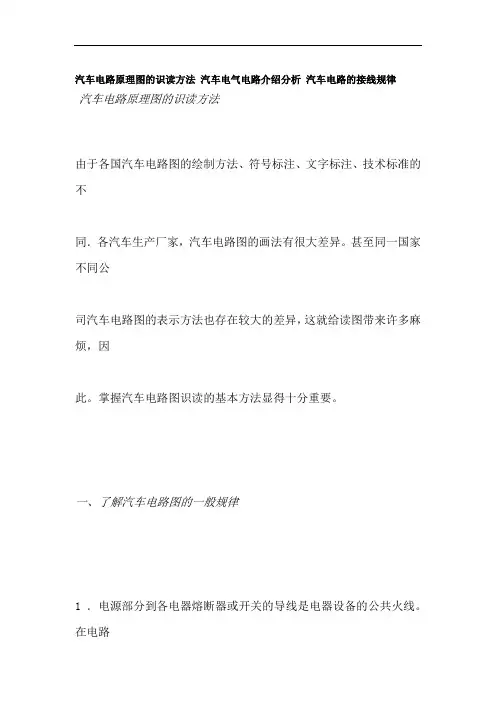

汽车电路原理图的识读方法汽车电气电路介绍分析汽车电路的接线规律汽车电路原理图的识读方法由于各国汽车电路图的绘制方法、符号标注、文字标注、技术标准的不同．各汽车生产厂家，汽车电路图的画法有很大差异。

甚至同一国家不同公司汽车电路图的表示方法也存在较大的差异，这就给读图带来许多麻烦，因此。

掌握汽车电路图识读的基本方法显得十分重要。

一、了解汽车电路图的一般规律1．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。

在电路原理图中一般画在电路图的上部。

2．标准画法的电路图，开关的触点位于零位或静态。

即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。

3．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。

4．大部分用电设备都经过熔断器，受熔断器的保护。

5．整车电路按功能及工作原理划分成若干独立的电路系统。

这样可解决整车电路庞大复杂，分析困难的问题。

现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车．电路也就容易了。

二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。

三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。

对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线(或搭铁)回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。

例如：从电源正极出发，经某用电器(或再经其他用电器)，最后又回到同一电源的正极，由于电源的电位差(电压)仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。

汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了车辆各种电气部件之间的连接关系和工作原理。

对于汽车维修人员和爱好者来说，掌握汽车电路图的识读方法是非常重要的。

本文将介绍汽车电路图的基本结构和识读方法，帮助读者更好地理解和应用汽车电路图。

1. 汽车电路图的基本结构。

汽车电路图通常由电源部分、控制部分、负载部分和接地部分组成。

电源部分包括电瓶、发电机等供电设备；控制部分包括开关、继电器、传感器等控制元件；负载部分包括灯具、电机、喇叭等工作设备；接地部分则是整个电路的接地部分。

这些部分通过不同的线型和符号连接在一起，形成了一张完整的汽车电路图。

2. 汽车电路图的识读方法。

首先，要了解汽车电路图的符号含义。

汽车电路图中使用了许多不同的符号来表示电气元件和连接关系，如电源符号、接地符号、继电器符号、开关符号等。

只有了解了这些符号的含义，才能正确地识读汽车电路图。

其次，要理清电路的连接关系。

在汽车电路图中，不同的元件通过线型连接在一起，形成了不同的电路。

要根据线型的连接关系，理清各个元件之间的联系，从而理解整个电路的工作原理。

再次，要注意电路的供电和负载部分。

汽车电路图中，电源部分和负载部分是整个电路的重要组成部分，要特别关注这两部分的连接关系和工作原理，从而更好地理解汽车电路图。

最后，要结合实际情况进行识读。

汽车电路图是理论上的电路连接关系，实际情况可能会受到各种因素的影响，如老化、损坏、改装等。

在识读汽车电路图时，要结合实际情况进行分析，找出问题所在并进行相应的维修和调整。

总之，汽车电路图的识读方法需要对电路图的基本结构和符号含义有清晰的认识，要理清电路的连接关系，关注电路的供电和负载部分，并结合实际情况进行识读分析。

只有掌握了这些方法，才能更好地理解和应用汽车电路图，为汽车的维修和改装提供有力的支持。

希望本文对读者有所帮助，谢谢阅读！。

汽车电路图（原理图、线束图、定位图）的识读方法汽车电路原理图的识读方法（1）掌握汽车电气设备的结构与工作原理掌握汽车电路原理图中电气设备的结构及工作原理是识读电路原理图的基础。

在掌握电路原理图中电气设备的结构及工作原理后再去分析电路原理图中各电气设备的连接关系，读懂汽车电路原理图也就变得相对比较容易。

（2）牢记汽车电气设备符号汽车电路原理图是通过电气设备符号代替电气设备来表现电气设备结构及电气设备间关系的，所以牢记汽车电气设备符号是读懂汽车电路原理图所必需的。

（3）判断汽车电路原理图的类型根据汽车电气系统的工作原理可将汽车电路原理图分为电控电路原理图与非电控电路原理图。

如果是电控电路原理图，则可以电控单元为核心将电路原理图分为四部分，即电控单元信号输入电路、执行器工作电路、电控单元电源电路以及其他电气设备电路。

如果是非电控电路原理图，则可从用电器入手，然后根据用电器找出控制器。

如果控制器为继电器，则要先分析继电器线圈电路，然后再分析继电器控制用电器电路。

应当注意继电器有时不止控制一个用电器，这时应对电路加以区分。

在电路图中无论是继电器还是控制开关均处于断开停止工作状态。

（4）利用用电器回路原则汽车上的用电器都必须在蓄电池正、负极之间构成完整的闭合回路才能工作。

可以通过此原则从用电器入手来对汽车电路进行分析。

（5）注意电路图中的共用导线无论是经熔断器还是铰接点连接在一起的导线均具有共同作用，如可以是电源线、接地线以及信号线等。

在电路图中凡是不经用电器而直接连接在一起的导线，只要其中有一根导线具有作用（如电源线），则其他导线均具有该作用（都是电源线）。

尤其是在由电控单元控制的电路里，为了减少电控单元的端子数和简化电控单元电路，共用导线的电路十分常见。

传感器经常共用电源线、接地线，但是绝不会共用信号线。

执行器会共用电源线、接地线甚至控制线。

在阅读分析带有电控单元的电路时应十分注意。

（6）运用排除法来确定电路的作用在分析电路图，尤其是带有电控单元的电路图时，往往需要确定某条电路的作用。
