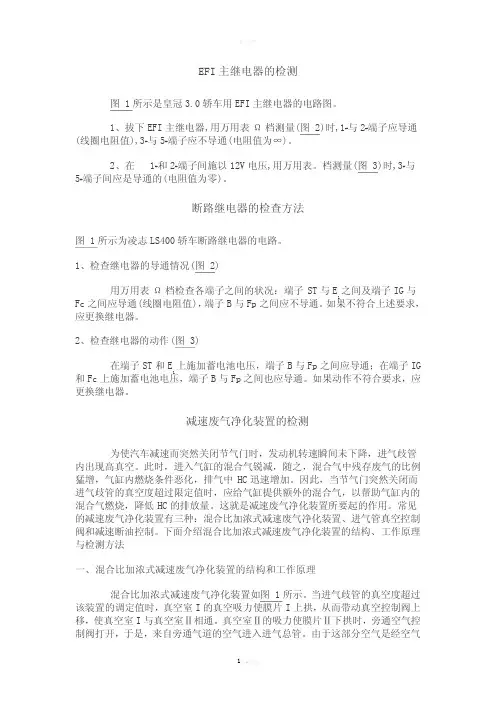

EFI主继电器的检测图 1所示是皇冠3.0轿车用EFI主继电器的电路图。
1、拔下EFI主继电器,用万用表Ω档测量(图 2)时,1#与2#端子应导通(线圈电阻值),3#与5#端子应不导通(电阻值为∞)。
2、在 1#和2#端子间施以12V电压,用万用表。
档测量(图 3)时,3#与5#端子间应是导通的(电阻值为零)。
断路继电器的检查方法图 1所示为凌志LS400轿车断路继电器的电路。
1、检查继电器的导通情况(图 2)用万用表Ω档检查各端子之间的状况：端子ST与E1之间及端子IG与Fc之间应导通(线圈电阻值)，端子B与Fp之间应不导通。
如果不符合上述要求，应更换继电器。
2、检查继电器的动作(图 3)在端子ST和E1上施加蓄电池电压，端子B与Fp之间应导通；在端子IG和Fc上施加蓄电池电压，端子B与Fp之间也应导通。
如果动作不符合要求，应更换继电器。
减速废气净化装置的检测为使汽车减速而突然关闭节气门时，发动机转速瞬间未下降，进气歧管内出现高真空。
此时，进入气缸的混合气锐减，随之，混合气中残存废气的比例猛增，气缸内燃烧条件恶化，排气中HC迅速增加。
因此，当节气门突然关闭而进气歧管的真空度超过限定值时，应给气缸提供额外的混合气，以帮助气缸内的混合气燃烧，降低HC的排放量。
这就是减速废气净化装置所要起的作用。
常见的减速废气净化装置有三种：混合比加浓式减速废气净化装置、进气管真空控制阀和减速断油控制。
下面介绍混合比加浓式减速废气净化装置的结构、工作原理与检测方法一、混合比加浓式减速废气净化装置的结构和工作原理混合比加浓式减速废气净化装置如图 1所示。
当进气歧管的真空度超过该装置的调定值时，真空室I的真空吸力使膜片I上拱，从而带动真空控制阀上移，使真空室I与真空室Ⅱ相通。
真空室Ⅱ的吸力使膜片Ⅱ下拱时，旁通空气控制阀打开，于是，来自旁通气道的空气进入进气总管。
由于这部分空气是经空气流量传感器计量的，所以微机控制喷油器喷射相应的燃油量。
