机器人弧焊系统基础培训随着科技的不断进步，机器人弧焊系统在工业生产中扮演着越来越重要的角色。
机器人弧焊系统能够高效、精准地完成焊接任务，大大提高了生产效率和产品质量。
因此，掌握机器人弧焊系统的基础知识和操作技能对于焊接工作者来说至关重要。
本文将介绍机器人弧焊系统的基础知识和操作技能，帮助焊接工作者快速掌握相关知识，提高工作效率。
一、机器人弧焊系统的基础知识1. 机器人弧焊系统的组成机器人弧焊系统由焊接机器人、焊接电源、焊接夹具、控制系统等组成。
焊接机器人通常由机械手臂、焊枪、传感器等部件组成，能够实现多轴运动，并具有一定的灵活性和精度。
焊接电源是提供焊接电能的设备，能够根据焊接要求提供不同的电流和电压。
焊接夹具用于固定焊接工件，保证焊接的稳定性和一致性。
控制系统是整个机器人弧焊系统的大脑，能够实现对焊接过程的精确控制。
2. 机器人弧焊系统的工作原理机器人弧焊系统的工作原理主要包括焊接路径规划、焊接速度控制、焊接电流电压控制等。
首先，焊接路径规划是指根据焊接工件的形状和尺寸，确定焊接机器人的运动轨迹和焊接路径。
接着，焊接速度控制是指根据焊接要求和焊接材料，控制焊接机器人的速度，以保证焊接质量。
最后，焊接电流电压控制是指根据焊接材料和焊接要求，调节焊接电源的电流和电压，以确保焊接质量和焊缝形貌。
3. 机器人弧焊系统的应用领域机器人弧焊系统广泛应用于汽车制造、航空航天、机械制造等领域。
在汽车制造中，机器人弧焊系统能够高效地完成车身焊接任务，提高生产效率和焊接质量。
在航空航天领域，机器人弧焊系统能够完成航空零部件的高质量焊接，满足航空产品的高标准要求。
在机械制造领域，机器人弧焊系统能够完成各种复杂工件的焊接，实现自动化生产。
二、机器人弧焊系统的操作技能1. 机器人弧焊系统的安全操作在操作机器人弧焊系统时，首先要确保工作环境的安全性，包括通风良好、灭火器齐全、安全标识清晰等。
其次，要正确佩戴个人防护装备，包括焊接面罩、防护手套、防护服等。
Faunck焊接操作培训教材-济南奥太焊接操作教材Faunck焊接操作培训教材-济南奥太焊接操作教材第一章：操作系统介绍1.1 操作系统的定义1.2 操作系统的历史发展1.3 操作系统的优势和应用领域第二章：Faunck焊接概述2.1 Faunck焊接的特点与优势2.2 Faunck焊接的组成与结构2.3 Faunck焊接的工作原理与流程第三章：Faunck焊接的操作界面3.1 操作界面的介绍与主要功能3.2 操作界面的常用操作方法3.3 操作界面的参数设置与调整第四章：Faunck焊接的编程教学4.1 编程语言的介绍与选择4.3 编程语言的基本语法与命令 4.4 编程实例与案例分析第五章：Faunck焊接的安全操作5.1 安全操作流程与注意事项5.2 紧急情况处理与故障排除5.3 安全防护装置的使用与维护第六章：Faunck焊接的维护与保养6.1 常规的维护与保养工作6.2 零部件的更换与维修6.3 故障排查与修复第七章：Faunck焊接的应用案例分析 7.1 汽车行业的应用案例7.2 电子产品行业的应用案例7.3 其他行业的应用案例本文档涉及附件：1.Faunck焊接操作手册3.Faunck焊接安全操作指南4.Faunck焊接维护与保养手册本文所涉及的法律名词及注释：1.操作系统：计算机软件系统，用于控制和协调进行任务的操作。
2.编程语言：一种人类语言，用于编写操作指令的代码。
3.安全操作：在操作过程中，保证人员和设备安全的操作方法和措施。
4.维护与保养：对进行定期检查、清洁、维修和保养的工作。

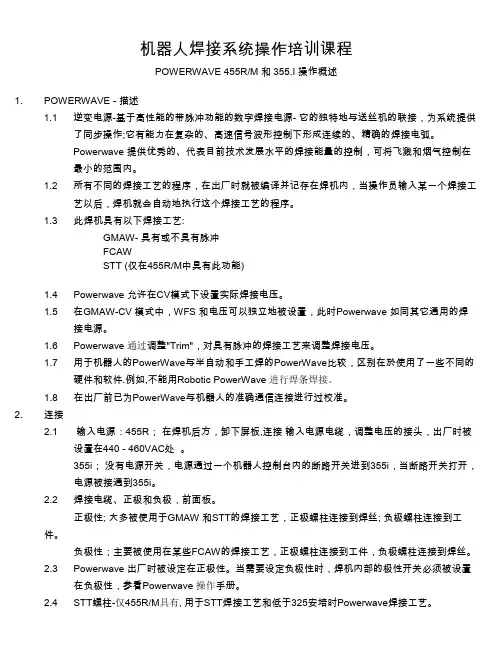

机器人焊接系统操作培训课程POWERWAVE 455R/M 和355.I 操作概述1. POWERWAVE - 描述1.1 逆变电源-基于高性能的带脉冲功能的数字焊接电源- 它的独特地与送丝机的联接，为系统提供了同步操作;它有能力在复杂的、高速信号波形控制下形成连续的、精确的焊接电弧。
Powerwave 提供优秀的、代表目前技术发展水平的焊接能量的控制，可将飞溅和烟气控制在最小的范围内。
1.2 所有不同的焊接工艺的程序，在出厂时就被编译并记存在焊机内，当操作员输入某一个焊接工艺以后，焊机就会自动地执行这个焊接工艺的程序。
1.3 此焊机具有以下焊接工艺:GMAW- 具有或不具有脉冲FCAWSTT (仅在455R/M中具有此功能)1.4 Powerwave 允许在CV模式下设置实际焊接电压。
1.5 在GMAW-CV 模式中，WFS 和电压可以独立地被设置，此时Powerwave 如同其它通用的焊接电源。
1.6 Powerwave 通过调整"Trim"，对具有脉冲的焊接工艺来调整焊接电压。
1.7 用于机器人的PowerWave与半自动和手工焊的PowerWave比较，区别在於使用了一些不同的硬件和软件.例如,不能用Robotic PowerWave 进行焊条焊接。
1.8 在出厂前已为PowerWave与机器人的准确通信连接进行过校准。
2. 连接2.1 输入电源：455R；在焊机后方，卸下屏板,连接输入电源电缆，调整电压的接头，出厂时被设置在440 - 460VAC处。
355i；没有电源开关，电源通过一个机器人控制台内的断路开关进到355i，当断路开关打开，电源被接通到355i。
2.2 焊接电缆、正极和负极，前面板。
正极性; 大多被使用于GMAW 和STT的焊接工艺，正极螺柱连接到焊丝; 负极螺柱连接到工件。
负极性；主要被使用在某些FCAW的焊接工艺，正极螺柱连接到工件，负极螺柱连接到焊丝。
![2024版FANUC焊接机器人培训[2]](https://img.taocdn.com/s1/m/57595d7f0a4c2e3f5727a5e9856a561252d321c1.png)
FANUC焊接机器人培训目录•焊接机器人概述•焊接机器人系统组成与工作原理•FANUC焊接机器人基本操作与编程•焊接工艺参数设置与优化•常见问题排查与故障处理•维护保养与升级改造建议CONTENTSCHAPTER01焊接机器人概述定义与发展历程定义焊接机器人是一种自动化焊接设备，通过预先编程或示教方式实现焊接作业的自动化。
发展历程焊接机器人经历了从简单示教到离线编程、从单一功能到多功能集成的发展历程，随着技术进步和市场需求，焊接机器人的智能化和柔性化程度不断提高。
汽车制造航空航天轨道交通其他领域焊接机器人应用领域焊接机器人在汽车制造领域应用广泛，包括车身、车架、车门等部件的自动化焊接。
轨道交通车辆制造中，焊接机器人可实现车体、车门等部件的自动化焊接，提高生产效率和产品质量。
航空航天领域对焊接质量和精度要求极高，焊接机器人能够满足高精度、高质量的焊接需求。
如船舶制造、建筑钢结构、电力设备等领域的焊接作业也逐渐采用焊接机器人进行自动化生产。
FANUC品牌及特点介绍FANUC品牌FANUC是全球知名的工业机器人制造商，提供包括焊接机器人在内的多种工业机器人产品。
特点介绍FANUC焊接机器人具有高精度、高速度、高稳定性等特点，同时拥有丰富的产品线和完善的技术支持体系，能够满足不同客户的需求。
此外，FANUC还注重与客户的合作与沟通，提供个性化的解决方案和优质的服务。
CHAPTER02焊接机器人系统组成与工作原理焊接电源提供焊接所需的电能，并通过控制器实现电流的精确控制。
机器人本体实现各种复杂空间轨迹的运动，完成焊接作业。
控制器控制机器人本体的运动，接收并处理传感器信号，实现焊接过程的自动化。
送丝机构将焊丝按照设定的速度和角度送至焊接点，保证焊接质量。
焊枪及附件将焊接电源输出的电流传导至工件，完成焊接过程。
系统组成部件及功能工作原理与操作流程工作原理通过控制器对机器人本体、焊接电源、送丝机构等部件的精确控制，实现焊接过程的自动化和智能化。
Fanuc ARC MATE 系列焊接机器人操作培训课程Fanuc ARC MATE 系列焊接机器人操作培训课程目录目录 (2)练习课程1——上电开机和操作移动机器人 (3)练习课程2——创建程序名 (4)练习课程3——创建和测试程序 (5)练习课程4——编辑程序 (9)练习课程5——编辑程序 2 (12)练习课程6——生成第二个程序：BEAD-AROUND-BOX (14)练习课程7A——生成第三个程序-在平板上真实焊接 (17)练习课程7B –如何输入焊接参数 (19)练习课程8——设置Jog Frame (23)练习课程9——在盒子上示教圆形路径 (25)练习课程10——焊接圆形焊缝 (27)练习课程11——摆动（WEAVING） (28)练习课程12——等待指令和计时器指令 (30)练习课程13——程序拷贝, 删除, 注释, 写保护 (36)练习课程14——如何创建一个零位（Zero Position）程序 (38)练习课程15——如何示教一个6点工具坐标 (40)练习课程16——用替换（Replace）命令编辑程序 (51)练习课程1——上电开机和操作移动机器人A. 开机1.如果机器人系统连接的是PW455焊接电源的话，先将焊接电源打开。
2.打开机器人控制柜的断路开关，按住“ON”按钮几秒钟，示教盒的开机画面将会显示出来3.手持示教盒，按下并且始终握住“Dead man switch”，将示教盒上的开关打到“ON”的位置，在示教盒键盘上找到“STEP”键，按一下并确认左上部的“STEP”状态指示灯亮，如果是新版本的示教盒的话，在屏幕顶端的状态显示行将显示“TP off in T1/T2，door open”。
按“Reset”键消除报警信息。
注意：此时屏幕顶端右面的蓝色状态行应该为-Joint 10%。
B. 关节坐标模式（Joint Coordinate）下移动机器人1.按下并保持“SHIFT”，在配合其他方向键移动机器人。
