广联达钢筋算量基础培训教程钢筋算量是建筑工程中的重要环节，是建筑施工过程中必不可少的一部分。
广联达是国内知名的建筑软件开发公司，其钢筋软件被广泛应用于工程量计算和模型设计等方面。
以下是广联达钢筋算量基础培训教程。
一、钢筋基本概念1.钢筋的定义：钢筋是一种由钢材制成的建筑材料，通过在混凝土结构中增加钢筋的强度和韧性。
2.钢筋的分类：按形状可分为圆钢筋、扁钢筋、带钢筋等；按纵向分布可分为主筋和箍筋；按用途可分为梁筋、柱筋、板筋等。
二、钢筋算量的基本步骤1.统计钢筋长度：根据施工图纸中的标注，测量与计算主筋和箍筋的长度，包括直筋长度、弯钩长度、对角长度等。
2.计算钢筋数量：根据设计要求，根据钢筋的尺寸、间距、层数等参数计算钢筋的总数量。
3.计算钢筋重量：根据钢筋的长度和单位长度质量，计算钢筋的总重量。
三、广联达钢筋软件的使用1.软件界面介绍：学习掌握广联达钢筋软件的主要功能区域，包括工具栏、属性栏、视图窗口等。
2.施工图导入：通过导入施工图纸的方式，将所需计算的工程量数据导入软件，包括结构图、钢筋图纸等。
3.钢筋属性设置：设置钢筋的相关属性，包括尺寸、材质、受力等信息，以便进行后续的计算和分析。
4.钢筋计算和绘图：根据导入的施工图纸和钢筋属性，进行钢筋的长度、数量、重量等计算，并在视图窗口中生成相应的钢筋绘图。
四、案例分析和练习1.通过实例分析，学习如何利用广联达钢筋软件进行钢筋的计算和绘图。
2.结合真实工程案例，进行练习，加深对广联达钢筋软件的使用和了解。
五、注意事项1.在使用广联达钢筋软件进行钢筋算量时，应严格按照施工图纸和设计要求进行操作。
2.在导入施工图纸前，要仔细检查图纸的准确性和完整性。
3.在进行钢筋计算和绘图时，要仔细核对计算结果和绘图质量，确保数据准确无误。
总结：广联达钢筋软件是一款功能强大、操作简便的工程软件，能够帮助工程师和施工人员高效完成钢筋算量和绘图工作。
通过对广联达钢筋算量基础培训教程的学习，可以快速掌握该软件的基本使用方法，提高钢筋算量的准确性和效率。
工程准备工作：1、在新建工程前先分析图纸仔细阅读结构设计总说明。
2、建立与工程相对应的Excel表格用于记录及计算钢筋算量中的数据和Word表格用于记录钢筋算量中所遇到的问题。
软件操作步骤：一、新建工程第一步工程名称1、输入工程名称按工程图纸名称输入。
2、按照图纸结构设计总说明选取计算规则其他选项不变。
第二步工程信息1、依据图纸结构设计总说明填写工程信息2、工程信息中结构类型、设防烈度、檐高决定建筑的抗震等级抗震等级影响钢筋的搭接和锚固的数值从而会影响最终钢筋量的计算因此需要根据实际工程的情况进行输入。
檐高为室外地坪到女儿墙底的高度值。
第三步编制信息1、根据实际情况填写相应的内容。
第四步比重设置1、目前国内市场上没有直径为6的钢筋一般用直径为6.5的钢筋代替需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重直接在表格中复制、粘贴即可。

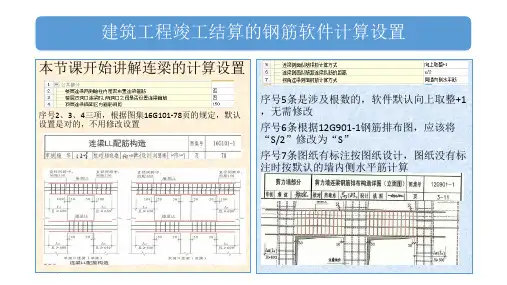

第五步弯钩设置第六步点击完成二、计算设置计算设置部分的内容是软件内置的规范和图集的显示。
包括各类构件计算过程中所用到的参数设置直径影响钢筋技术结果软件中默认的都是规范中规定的数值和工程中最常用的数值。
图纸没有特殊说明预算过程中不必调整。
三、楼层设置1、建立楼层在软件中建立楼层时按照以下原则确定层高和起始位置A、基础层底设置为基础常用的底标高基础层底标高注意设置为垫层底标高。
B、基础上面一层从基础层顶到该层的结构顶板顶标高。
C、中间层从层底的结构板顶到本层上部的板顶。
2、修改板的厚度基础层板厚为筏板厚度。
3、楼层缺省钢筋设置A、根据结构设计说明修改构件的混凝土标号如果结构设计说明与各楼层图混凝土标号不同按照结构设计说明设计加以说明。
B、根据结构设计说明修改构件的保护层厚度。
四、轴网的定义1、查看一层平面根据一层平面图建立轴网。
2、轴网编辑轴网绘制完毕后如果需要对轴网图元进行编辑可以使用“绘图工具栏”中的功能。
3、辅助轴线为了方便绘制图元软件提供了辅助轴线功能。
五、柱构件的定义和绘制1、按照图纸定义柱子的构件名称。
广联达G G J钢筋算量基础篇广联达GGJ 钢筋——基础篇1、在楼层管理当中，基础层的层高应如何定义？答：1、基础底板的高度；2、如果没有地下室时从0.00开始定义。
2、在实际工程中基础次梁与基础主梁相交时，相交节点是不布置箍筋的。
软件可以正确处理吗？答：在基础梁的属性中可选择箍筋是否贯通，这样就可以直接处理了。
3、在实际工程中，独立基础中有上下两层钢筋，软件应如何处理？答：软件在横向受力筋和纵向受力筋的下方都提供了关于上下部配筋信息不同的处理方法，即B12@200/B14@200，斜杠前表示下部，斜杠后表示上部；当上下部钢筋弯折长度不同时，可在独立基础的计算设置中第17和18项进行调整；注意：此处理情况适用于同截面内上下不同配筋的情况。
4、图纸设计时要求当独立基础的长度和宽度大于2500时，钢筋是交错布置的，软件应如何处理？答：在独立基础的计算设置中软件按照“简明钢筋混凝土结构构造手册”的要求增加选项，自动按此进行计算；另外，如果图纸要求的独立基础长度和宽度是其他数值时，也可在计算设置当中第14条进行调整。
5、在实际工程中，独立基础平面不是矩形的，是异形的，软件能否处理？答：软件在建立构件时新增加了异形独立基础和自定义独立基础两个子类型，都可以来处理平面异形的独立基础。
对于钢筋的配筋方向与软件黙认不同的情况时，软件还提供了调整配筋方向功能，可根据不同要求进行调整。
6、在图形软件里绘制的参数化独立基础为什么导不到钢筋软件里？答：因为以前独立基础中只有矩形独立基础，新版软件在独立基础构件下新增参数化独立基础、异形独立基础、自定义独立基础，这样钢筋图形互导的问题就不存在了。
7、条形基础中分布筋我不想让它通算，应如何处理？答：软件在计算设置中增加了条基L形相交时分布筋是否贯通的选项，只要选择即可。
8、请问条形基础的受力筋根数软件是如何计算的？答：软件有相应的黙认原则，当与您手工计算不一致时可查看其计算设置。
