齿轮加工方法在齿轮的齿坯上加工出渐开线齿形的方法很多，按齿廓的成形原理不同，圆柱齿轮齿形的切削加工可分为成形法和展成法两种。
下面给大家介绍下圆柱齿轮齿形CNC加工方法之成形法。
成形法加工齿轮齿形的原理是利用与被加工齿轮齿槽法向截面形状相符的成形刀具，在齿坯上加工出齿形的方法。
成形法加工齿轮的方法有铣齿、拉齿、插齿及磨齿等，其中最常用的方法是在普通铣床上用成形铣刀铣削齿形。
当齿轮模数m<8时，一般在卧式铣床上用盘状铣刀铣削，见下图a；当齿轮模数m≥8时，在立式铣床上用指状铣刀铣削，见下图b。
直齿圆柱齿轮的成图铣削时，将齿坯装夹在心轴上，心轴装在分度头顶尖和尾座顶尖间，模数铣刀作旋转主运动，工作台带着分度头、齿坯作纵向进给运动，实现齿槽的成形铣削加工。
每铣完一个齿槽，工件退回，按齿数Z进行分度，然后再加工下一个齿槽，直至铣完所有的齿槽。
铣削斜齿圆柱齿轮应在万能铣床上进行，铣削时，工作台偏转一个齿轮的螺旋角β，齿坯在随工作台进给的同时，由分度头带动作附加转动，形成螺旋线运动。
用成形法加工齿轮的齿廓形状是由模数铣刀刀刃形状来保证；齿廓分布的均匀性则由分度头分度精度保证。
标准渐开线齿轮的齿廓形状是由该齿轮的模数m 和齿数Z决定的。
因此，要加工出准确的齿形，就必须要求同一模数不同齿数的齿轮都有一把相应的模数铣刀，这将导致刀具数量非常多，在生产中是极不经济的。
实际生产中，将同一模数的铣刀一般只做出8把，分别铣削齿形相近的一定齿数范围的齿轮。
模数铣刀刀号及其加工齿数范围见下表。
模数铣刀刀号及其加工齿数范围表每种刀号齿轮铣刀的刀齿形状均按加工齿数范围中最少齿数的齿形设计。
所以在加工该范围内加工其它齿数齿轮时，会有一定的齿形误差产生。
当加工精度要求不高的斜齿圆柱齿轮时，可以借用加工直齿圆柱齿轮的铣刀。
但此时铣刀的刀号应按照斜齿轮法向截面内的当量齿数Zd来选择。
式中：Z—斜齿圆柱齿轮齿数；β—斜齿圆柱齿轮的螺旋角。
齿轮齿形加工方法齿轮齿形加工是指通过加工方法将齿轮的齿形加工成符合要求的形状。
齿轮是机械传动中常见的元件，其作用是通过齿与齿的啮合传递运动和力量。
而齿形的加工质量直接影响到齿轮的传动效率和使用寿命。
下面将介绍几种常见的齿轮齿形加工方法。
1. 刀具齿轮加工法刀具齿轮加工法是指使用带有加工刃齿的刀具进行齿轮的齿形加工。
这种方法根据齿轮的齿数、模数等参数，确定刀具的齿数和齿型，然后使用刀具与齿轮进行啮合，通过切削的方式将齿轮的齿形加工成所需的形状。
刀具齿轮加工法可以分为滚刀加工法、滑刀加工法和螺旋刀加工法等多种类型。
2. 模切齿轮加工法模切齿轮加工法是指使用专门的齿模进行齿轮的齿形加工。
齿模是一种专用的工具，其齿形与所要加工的齿轮齿形相对应。
在模切齿轮加工中，齿模和齿轮之间进行啮合，通过挤压的方式将齿轮的齿形加工成所需的形状。
这种加工方法适用于中小模数的齿轮加工。
3. 锥齿轮加工法锥齿轮加工法是指对锥齿轮进行齿形加工的方法。
锥齿轮是一种齿轮，其齿轴与母线呈一定角度。
它的齿形加工与普通齿轮略有不同。
在锥齿轮加工中，可以使用刀具齿轮加工法或模切齿轮加工法进行加工。
同时，由于锥齿轮的特殊性，还需要控制啮合角、啮合偏距等参数，以确保齿轮的传动效果。
4. 磨削齿轮加工法磨削齿轮加工法是指通过磨削的方式进行齿轮的齿形加工。
磨削齿轮加工法可以分为外圆磨削和齿顶磨削两种类型。
外圆磨削是指将齿轮放在磨削机上，通过砂轮的旋转和移动，对齿轮进行磨削，将齿轮的齿形加工成所需的形状。
齿顶磨削是指将齿顶进行磨削，以修正齿轮的齿形误差。
5. 其他齿轮加工方法除了上述几种常见的齿轮齿形加工方法外，还有一些其他的齿轮加工方法，如电火花加工、激光加工等。
电火花加工是指通过电脉冲将电极与齿轮啮合，通过电弧放电将齿轮的齿形加工成所需的形状。
激光加工是指利用激光束对齿轮进行加工，通过激光的热效应将齿轮的齿形加工成所需的形状。
总的来说，齿轮齿形加工方法有很多种，选择合适的加工方法取决于具体的齿轮形状、加工要求和工件材料。
齿形加工之展成法展成法就是利用齿轮刀具与被切齿坯作啮合运动而切出齿形的方法。
最常用的方法是插齿加工和滚齿加工。
1．插齿加工插齿加工在插齿机上进行，是相当于一个齿轮的插齿刀与齿坯按一对齿轮作啮合运动而把齿形切成的。
可把插齿过程分解为：插齿刀先在齿坯上切下一小片材料，然后插齿刀退回并转过一小角度，齿坯也同时转过相应角度。
之后，插齿刀又下插在齿坯上切下一小片材料。
不断重复上述过程。
就是这样，整个齿槽被一刀刀地切出，齿形则被逐渐地包络而成。
因此，一把插齿刀，可加工相同模数而齿数不同的齿形，不存在理论误差。
如图1所示。
图1 插齿加工原理a)插齿运动b)插齿齿形成形原理c)插齿机示意图1-插齿刀2-被加工齿轮插齿有以下切削运动：（1）主运动插齿刀的上下往复运动。
（2）展成运动（又称分齿运动）确保插齿刀与齿坯的啮合关系的运动。
（3）圆周进给运动插齿刀的转动，其控制着每次插齿刀下插的切削量。
（4）径向进给量插齿刀须作径向逐渐切入运动，以便切出全齿深。
（5）让刀运动插齿刀回程向上时，为避免与工件摩擦而使插齿刀让开一定距离的运动。
插齿除适于加工直齿圆柱齿轮外，特别适合加工多联齿轮及内齿轮。
插齿加工精度一般为7～8级，齿面粗糙度R a值为1.6μm。
图2 滚齿机外形图1—床身2—挡铁3—立柱4—行程开关5—挡铁6—刀架7—刀杆8—支撑架9—工件心轴10—工作台2．滚齿加工滚齿加工是用滚齿刀在滚齿机(见图2 )上加工齿轮的方法。
滚齿加工原理是滚齿刀和齿坯模拟一对螺旋齿轮作啮合运动。
滚齿刀好比一个齿数很少（一至二齿）齿很长的齿轮，形似蜗杆，经刃磨后形成一排排齿条刀齿。
因此，可把滚齿看成是齿条刀对齿坯的加工。
滚切齿轮过程可分解为：前一排刀齿切下一薄层材料之后，后一排刀齿切下时，由于旋转的滚刀为螺旋形，所以使刀齿位置向前移动了一小段距离，而齿轮坯则同时转过相应角度。
当加工模数大于8mm的齿轮时，采用指状铣刀进行加工。
铣削斜齿圆柱齿轮必须在万能铣床进行。
铣削时工作台偏转一个角度，使其等于齿轮的螺旋角β，工件在随工作台进给的同时，由分度头带动作附加旋转一形成螺旋齿槽。
齿轮加工的关键是齿面加工。
目前，齿面加工的主要方法是刀具切削加工和齿轮磨削加工。
前者由于加工效率高，加工精度较高，因而是目前广泛采用的齿面加工方法。
后者主要用于齿面的精加工，效率一般比较低。
按照加工原理，齿面加工可以分为成形法和展成法两大类。
成形法成形法是利用与被加工齿轮的齿槽断面形状一致的刀具，在齿坯上加工出齿面的方法。
成形铣削一般在普通铣床上进行。
点击动画能帮助你进一步理解。
铣削时工件安装在分度头上，铣刀旋转对工件进行切削加工，工作台直线进给运动，加工完一个齿槽，分度头将工件转过一个齿，再加工另一个齿槽，依次加工出所有齿槽。
展成法展成法加工齿轮是利用齿轮的啮合原理进行的，即把齿轮副（齿条-齿轮或齿轮-齿轮）中的一个制作为刀具，另一个则作为工件，并强制刀具和工件作严格的啮合运动而展成切出齿廓。
下面以滚齿加工为例加以进一步说明。
在滚齿机上滚齿加工的过程，相当于一对交错轴斜齿轮互相啮合运动的过程，如图所示，只是其中一个斜齿轮的齿数极少，且分度圆上的螺旋升角也很小，所以它便成为如图所示的蜗杆。
再将蜗杆开槽并铲背、淬火、刃磨，便成为齿轮滚刀如图中的齿轮滚刀。
一般齿轮滚刀的法向截形状近似齿条形状，如图所示，因此，当齿轮滚刀按给定的切削速度转动时，它在空间便形成一个以等速v移动着的假想齿条，当这个假想齿条与被切齿轮按一定传动比作啮合运动时，便在轮坯上逐渐切出渐开线的齿形。
齿形的形成是由滚刀在连续旋转中依次对轮坯切削的数条刀刃线包络而成。
用展成法加工齿轮，可以用一把刀具加工同一模数不同齿数的齿轮，且加工精度和生产率也较高，因此各种齿轮加工机床广泛应用这种加工方法，如滚齿机、插齿机、剃齿机等。
此外，多数磨齿机及锥齿轮加工机床也是按展成法原理进行加工的。
齿轮加工最常用的方法齿轮加工是制造机械装置中常见的一种方法，用于产生传动和改变转速的效果。
齿轮加工的最常用方法有：铣削、车削、磨削和切削。
铣削是一种以刀具转动为主要运动形式，以工件或刀具直线运动为辅助运动形式的切削加工方法。
它是将工件固定在工作台上，通过铣刀的旋转进行切削加工。
在齿轮加工中，通常采用直齿铣刀进行铣削。
首先在铣床上安装好工件和刀具，通过控制工作台和刀具的运动，使铣刀逐渐将工件上的材料切除，形成所需的齿轮轮廓。
这种方法适用于制造直齿齿轮和斜齿齿轮。
车削是一种以工件旋转为主要运动形式，以刀具直线运动为辅助运动形式的切削加工方法。
它是将工件固定在工作台上，通过刀具的进给和主轴的高速旋转进行切削加工。
在齿轮加工中，通常采用刀具切削工件的外表面来形成齿轮的齿廓。
首先在车床上安装好工件和刀具，通过控制进给和主轴转速，使刀具逐渐将工件上的材料切削，形成所需的齿轮轮廓。
这种方法适用于制造齿轮齿廓不规则或具有特殊齿形的齿轮。
磨削是一种通过磨粒切削工件的方法，用于制造高精度的齿轮。
它是将工件和砂轮固定在磨床上，通过砂轮的旋转和进给运动进行磨削加工。
在齿轮加工中，通常采用磨盘磨削法进行磨削。
首先在磨床上安装好工件和砂轮，通过控制砂轮的旋转和进给运动，使砂轮逐渐将工件上的材料磨削掉，形成所需的齿轮轮廓。
这种方法适用于制造高精度和高质量的齿轮。
切削是一种通过工具的切削作用将工件上的材料逐渐切削掉来形成所需的齿轮轮廓的方法。
切削齿轮通常采用带刀片的专用机床进行加工。
在切削加工中，工件和刀具都具有相对运动，通过刀具的切削作用将工件上的材料切削掉，形成所需的齿轮轮廓。
这种方法适用于制造大型和高精度的齿轮。
除了上述常见的齿轮加工方法外，还有其他一些特殊的加工方法，如激光加工、电火花加工、电子束加工等。
这些方法通常用于制造特殊形状或特殊材料的齿轮。
总之，齿轮加工的最常用方法包括铣削、车削、磨削和切削。
根据不同的需求和工件的要求，选择合适的加工方法可以提高齿轮的质量和精度。

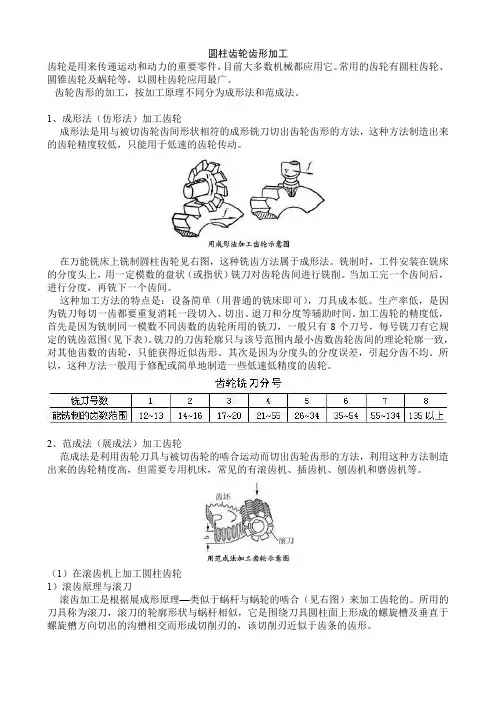

圆柱齿轮齿形加工齿轮是用来传递运动和动力的重要零件，目前大多数机械都应用它。
常用的齿轮有圆柱齿轮、圆锥齿轮及蜗轮等，以圆柱齿轮应用最广。
齿轮齿形的加工，按加工原理不同分为成形法和范成法。
1、成形法（仿形法）加工齿轮成形法是用与被切齿轮齿间形状相符的成形铣刀切出齿轮齿形的方法，这种方法制造出来的齿轮精度较低，只能用于低速的齿轮传动。
在万能铣床上铣制圆柱齿轮见右图，这种铣齿方法属于成形法。
铣制时，工件安装在铣床的分度头上，用一定模数的盘状（或指状）铣刀对齿轮齿间进行铣削。
当加工完一个齿间后，进行分度，再铣下一个齿间。
这种加工方法的特点是：设备简单（用普通的铣床即可），刀具成本低。
生产率低，是因为铣刀每切一齿都要重复消耗一段切入、切出、退刀和分度等辅助时间。
加工齿轮的精度低，首先是因为铣制同一模数不同齿数的齿轮所用的铣刀，一般只有8个刀号，每号铣刀有它规定的铣齿范围（见下表）。
铣刀的刀齿轮廓只与该号范围内最小齿数齿轮齿间的理论轮廓一致，对其他齿数的齿轮，只能获得近似齿形。
其次是因为分度头的分度误差，引起分齿不均。
所以，这种方法一般用于修配或简单地制造一些低速低精度的齿轮。
2、范成法（展成法）加工齿轮范成法是利用齿轮刀具与被切齿轮的啮合运动而切出齿轮齿形的方法，利用这种方法制造出来的齿轮精度高，但需要专用机床，常见的有滚齿机、插齿机、刨齿机和磨齿机等。
（1）在滚齿机上加工圆柱齿轮1）滚齿原理与滚刀滚齿加工是根据展成形原理—类似于蜗杆与蜗轮的啮合（见右图）来加工齿轮的。
所用的刀具称为滚刀，滚刀的轮廓形状与蜗杆相似，它是围绕刀具圆柱面上形成的螺旋槽及垂直于螺旋槽方向切出的沟槽相交而形成切削刃的，该切削刃近似于齿条的齿形。
齿条与同模数的任何齿数的齿轮都能正确啮合，因此用滚刀滚切同一模数任何齿数的齿轮时，都能获得要求的齿形。
如果将齿条制造出切削刃来（右图b），有如刨刀一样作上下往复切削运动，当齿条移动一个齿距时，齿坯的分度圆也相应转过一个周节的弧长，就能切出正确的齿形来（右图c）。
