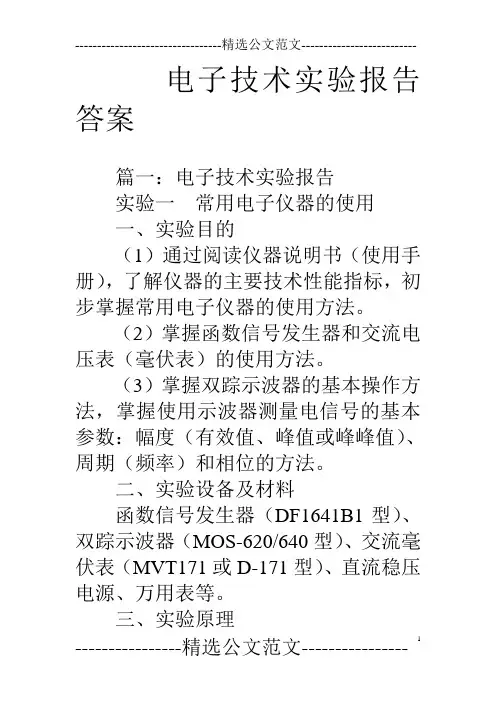

电子技术应用实验报告答案【篇一：电工及电子技术基础实验思考题答案】=txt> 实验1 常用电子仪器的使用七、实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。

答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上y 轴方向每一格所代表的电压值，再数出波形在y 轴上所占的总格数h，按公式计算出电压的有效值。

2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上y 轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。

3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。

如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。

4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。

答：①通过调节聚焦旋钮可使波形更清晰。

②通过配合调节电平、释抑旋钮可使波形稳定。

③调节扫描速度旋钮。

④调节灵敏度旋钮。

实验2 基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。

计算相对误差，并分析误差原因。

答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。

实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。

（2）读数时的视差。

（3）实验中所使用的元器件的标称值和实际值的误差。

（4）仪器本身的误差。

（5）系统误差。

2．使用万用表测量电阻、直流电压、直流电流时，应注意些什么问题？答：用万用表测电阻时，应将电阻与电路独立，选用合适的量程，并进行调零，若不能调零，则说明电池不足，需更换足量的电池。

用万用表测直流电压时，万用表应并联在所测电压两端，并注意量程的选择以及所测电压的极性，若出现指针反偏时，应对调表笔，此时所测量的值应该为负。

用万用表测直流电流时，万用表应串联在所测支路当中，一定要注意电流的极性，若出现指针反偏时，应对调表笔，此时所测量的值应该为负。

3．实验时，如果电源（信号源）内阻不能忽略，应如何进行？答：实验时，若不忽略内阻，应该将电源接到电路当中再调所需要的值。

实验3 戴维宁定理的研究七、实验报告要求及思考题1．说明戴维宁定理的正确性。

计算表 3.1 的相对误差，并分析误差原因。

答：根据实验数据可得出结论：戴维宁定理是完全正确的。

实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。

（2）读数时的视差。

（3）实验中所使用的元器件的标称值和实际值的误差。

（4）仪器本身的误差。

（5）系统误差。

2. 对有源二端网络内阻ro 的测量是否还有其它方法，若有说明其中一种方法。

答：有，可以在断开电源的情况下直接用万用表测量有源二端网络的内阻ro3．电压表、电流表的内阻分别是越大越好还是越小越好，为什么？电流表的内阻越小越好，以减小其上的电压，以保证a、b 支路电流测量的准确性。

实验4 rlc 串联交流电路的研究七、实验报告要求及思考题1．列表整理实验数据，通过实验总结串联交流电路的特点。

答：当xl xc 时，电路呈电容性，此时电容上的电压大于电感上的电压，且电流超前电压。

当xlxc 时，电路呈电感性，此时电感上的电压大于电容上的电压，且电压超前电流。

当xl ＝xc 时，电路发生串联谐振，电路呈电阻性，此时电感上的电压与电容上的电压近似相等，且大于输入电压。

电路中的电流最大，电压与电流同相位。

2．从表 4.1~4.3 中任取一组数据（感性、容性、电阻性），说明总电压与分电压的关系。

【篇二：先进电子技术实验报告】>一、实验目的熟悉psoc creator 3.3 的运行环境。

二、实验原理psoc 系列单片机是在一个专有的mcu （microprogrammedcontrol unit ）内核周围集成了可配置的模拟和数字外围器件阵列psoc 块，利用芯片内部的可编程互联阵列，有效地配置芯片上的模拟和数字块资源，达到可编程片上系统的目的。

psoc 是一种对于标准的“全数字式”微控制器设计、纯粹的模拟设计以及介乎此二者之间的所有设计而言具有同等的高适用性的器件，是一种具有极端灵活且完全可编程的混合信号soc 的基本原理的全新一代器件。

psoc designer(tm) 是psoc 的传统软件开发环境，它是一款功能全面的基于图形用户接口(gui) 的设计工具套件，使用户能以简单的点击对设计中的硅技术进行配置。

在psoc designer 的帮助下，用户可以采用 c 语言或汇编语言编写mcu 的代码，还可用事件触发器和多断点等先进的特性对设计进行调试，同时还可以采用 c 语言、汇编语言或二者的结合，通过代码实现单步进。

三、实验要求熟悉一下软件环境之后，建立一个新的项目，用软件或硬件的方法实现点亮led 灯的功能。

四、实验步骤由于我们对初次接触psoc ，对其编程环境还不是很熟悉，所以我们采用硬件方法实现。

首先连接好电路原理图，如下所示：分配led 的引脚为p6[2] ，如下所示：主函数为系统所自带的main.c, 主函数源程序如下所示：#include project.hint main() {cyglobalintenable; /* enable global interrupts. */ /* place yourinitialization/startup code here (e.g.myinst_start()) */for(;;) {/* place your application code here. */}} 如果由硬件方法实现电路所需功能，则主函数不需要改变，这也是psoc creator 3.3 软件强大之处，许多软件只能实现编译程序的功能，但这一软件却有自己的独特性能之处。

对整个项目工程进行保存之后，ctrl+f5 键就可以烧写芯片，等待一段时间后就能看到开发板上引脚p6[2] 处的led 灯会点亮，从而完成了实验要求。

实验二、pwm 控制led 显示的实现一、实验目的用定时器、计数器、pwm 模块，以及使用pwm 方式控制led 的实现，熟悉这些模块的功能，了解一些典型应用。

二、实验原理定时器模块提供了捕获定时器用于确定硬件事件的时间间隔。

定时器提供了一种简单的方法来精确的确定实时事件的时序，几乎不需要cpu 的干预。

定时器元件与其它模拟和数字元件一起使用来建立更复杂的外设。

定时器模块的实现有两种方式：固定功能和udb 。

当布局选项使用固定模式配置定时器模块时，定时器被放置在芯片的固定功能块内。

当使用固定功能的配置时，定时器为一个简单的定时装置。

计数器模块的实现有两种方式：固定功能和udb 。

当布局选项使用固定模式配置定时器模块时，计数器被放置在芯片的固定功能块内。

当使用固定功能的配置时，计数器为一个简单的计数器。

脉冲宽度调制模块（pulse width modulator ，pwm ）提供了比较输出用于产生单独或连续的时序和控制信号。

pwm 提供了一种简单的方法来产生精确的复杂实时事件。

pwm 模块可以产生最多两个左/ 右对齐的pwm 输出，1 个中心对齐或双沿pwm 输出。

pwm 输出被双缓冲用于避免由于运行时占空比改变所产生的毛刺。

左对齐pwm是通常使用的pwm 形式。

中心对齐pwm 经常使用在ac 电机控制来保证相位的对齐。

双沿pwm 被优化用于功率转换，在功率转换中必须调整相位。

pwm 模块的实现有两种方式：固定功能和udb 。

当布局选项使用固定模式配置pwm 模块时，pwm 被放置在芯片的固定功能块内。

三、实验要求这个工程将利用psoc 芯片实现基本的软件和硬件功能。

它将单独控制两个led 的闪烁，一个通过硬件实现，一个通过软件实现。

硬件控制的led 灯通过使能一个数字端口和脉宽调制产生一个运行周期来控制led 灯的闪烁。

软件控制的led 灯使用软件使能的数字端口和一个简单的延迟函数控制led 一定的频率的闪烁。

四、实验步骤1、创建和配置工程（1）在计算机上的桌面上，选择开始-所有程序-cypress-psoccreator 2.0-psoc creator 2.0 。

打开psoc creator 软件；（2）在psoc creator 2.0 软件的主界面下，选择file-new-project... ；（3）在new project 窗口，选择empty psoc3 design 模板，并将工程命ex1_led_with_pwm 。

选择工程保存路径，点击“ok”按钮；2、放置和配置pwm 模块（1）拖动并在工作窗口放置pwm 器件（component catalog-digital- functions-pwm ）。

（2）双击原理图的器件pwm_1 ，打开配置窗口。

(3)按如下方式配置pwm ；在configure 标签下，进行如下配置：在advanced 标签下，进行如下配置：3、添加和配置硬件数字输出端口3.1 添加并配置硬件数字输出端口的步骤（1）拖动并将数字端口的器件放到工作窗口（component catalog-ports and pins-digital output pin ）。

（2）双击原理图中的pin_1 打开配置窗口（3）按照如下方式配置数字端口：在type 标签下，进行如下参数配置：3.2 添加并配置软件数字输出端口的步骤（1）拖动并将数字端口放置到工作窗口（component catalog -ports and pins-digital output pin ）（2）双击原理图中的pin_1 元件，打开配置窗口。

如图7.20 所示，在type 标签下，进行如下参数配置：【篇三：电力电子技术实验报告答案(仅供参考)】>本章节介绍电力电子技术基础的实验内容，其中包括单相、三相整流及有源逆变电路，直流斩波电路原理，单相、三相交流调压电路，单相并联逆变电路，晶闸管(scr) 、门极可关断晶闸管(gto) 、功率三极管(gtr) 、功率场效应晶体管(mosfet) 、绝缘栅双极性晶体管(igbt)等新器件的特性及驱动与保护电路实验。

实验一单结晶体管触发电路实验一、实验目的(1) 熟悉单结晶体管触发电路的工作原理及电路中各元件的作用。
