第一章食品工厂总平面设计

食品工厂设计课程设计说明书项目名称：年产500吨红薯干生产项目设计参加人：班级组别：设计时间：目录第一章总论第一节设计依据和范围第二节设计原则第三节建筑规模和产品方案第四节项目进度建议第五节主要原辅料供应情况第六节厂址概述第七节公用工程和辅助工程第二章总平面布置及运输第一节总平面布置第二节工厂运输第三章劳动定员第四章车间工艺第一节工艺流程及相关工艺参数第二节物料衡算第三节车间设备选型配套明细表第五章管道设计第一节管道计算与选用第二节管道附件与选用第三节管路布置第六章项目经济分析第一节产品成本与售价第二节经济效益第三节投资回收期第一章总论第一节设计依据和范围1.1设计依据1.1.1西北农林科技大学食品学院下发的食品工厂设计课程设计任务及安排1.1.2我国现行的有关工厂设计的技术规范及标准1.1.3项目可行性研究报告批文1.1.4设计委托书1.2建筑制图标准1.2.1《房屋建筑制图统一标准》GB/T 50001-20011.2.2《总图制图标准》GB/T 50103-20011.2.3《建筑制图标准》GB/T 50104-20011.2.4《建筑结构制图标准》GB/T 50105-20011.2.5《给水排水制图标准》GB/T 50106-20011.2.6《暖通空调制图标准》GB/T 501141.2.7《建筑中水设计规范》GB50336—20021.3用水标准1.3.1生产用水工厂应有足够的生产用水，水压和水温均应满足生产需要;水质应符合GB5749的规定如需配备贮水设施，应有防污染措施，并定期清洗、消毒1.3.2非饮用水不与产品接触的冷却用水、制冷用水、消防用水、蒸汽用水等必须用单独管道输送，不得与生产(饮用)用水系统交叉连接，或倒吸入生产用水系统中这些管道应有明显的颜色区别1.3.3蒸汽用水直接或间接用于加工产品的蒸汽用水，不得含有影响人体健康或污染产品的物质1.4 厂区环境和道路1.4.1厂区环境1. 4.1.1工厂不得设置于易遭受污染的区域，否则应有严格的食品污染防治措施。

食品工厂总平面设计食品工厂总平面设计一、设计目标：设计一个食品工厂的总平面，能够高效地满足生产需求，确保食品生产的安全和质量。

同时，为员工提供一个舒适、安全和便利的工作环境，使其能够充分发挥工作效能。

二、设计原则：1. 功能合理性：将工厂划分为不同的功能区域，使各个功能之间相互配合，流程合理。

2. 安全性：设计符合食品生产的卫生和安全要求的各个区域，避免食品污染和事故发生。

3. 环保性：设计合理的排污系统和废物处理系统，减少对环境的污染。

4. 人性化：为员工提供适宜的工作空间和休息区域，设计合理的通道和设施，方便员工的操作和流动。

三、设计布局：1. 生产区域：生产区域包括原料收购区、原料处理区、加工区和包装区。

这些区域应该按照生产流程合理布置，设有理想的通道和设备，方便原料的运输和流动，确保生产的高效性和安全性。

2. 检测区域：检测区域用于食品的质量检验和卫生检测，这个区域需要配备先进的设备和实验室，确保食品的安全和质量。

3. 仓库和物流区域：仓库和物流区域用于存放原料和成品，包括冷藏仓和干货仓。

这些区域应该具备很好的通风和温度控制系统，确保储存的食品保持新鲜和安全。

4. 办公区域：办公区域为管理人员提供一个便利和舒适的工作环境，包括办公室、会议室和员工休息区。

这些区域应该布局合理，设有良好的通风和照明系统，确保员工的工作和休息环境舒适。

四、安全性和环保性设计：1. 安全通道和设施：在工厂内设置合理的通道和标志，确保员工能够快速安全地移动。

同时，设立紧急出口和消防设施，以应对突发事件。

2. 排污和废物处理系统：设计合理的排污和废物处理系统，符合环保要求，并且方便维护和清洁。

3. 安全防护设施：在必要的区域设置安全防护设施，如安全门、防护栏杆和警示标识，确保员工安全操作。

五、设备和设施选择：1. 生产设备：根据生产需求选择合适的设备，如食品加工机械、包装机械等。

这些设备应该符合卫生和安全要求，并且易于维护和清洁。

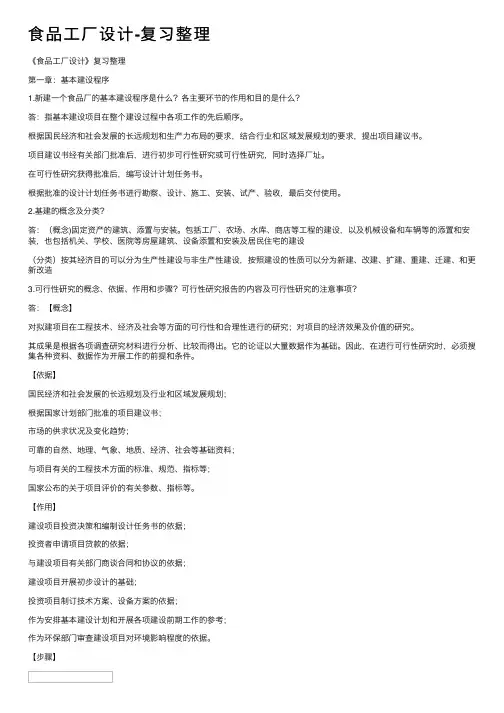

⾷品⼯⼚设计-复习整理《⾷品⼯⼚设计》复习整理第⼀章：基本建设程序1.新建⼀个⾷品⼚的基本建设程序是什么？各主要环节的作⽤和⽬的是什么？答：指基本建设项⽬在整个建设过程中各项⼯作的先后顺序。

根据国民经济和社会发展的长远规划和⽣产⼒布局的要求，结合⾏业和区域发展规划的要求，提出项⽬建议书。

项⽬建议书经有关部门批准后，进⾏初步可⾏性研究或可⾏性研究，同时选择⼚址。

在可⾏性研究获得批准后，编写设计计划任务书。

根据批准的设计计划任务书进⾏勘察、设计、施⼯、安装、试产、验收，最后交付使⽤。

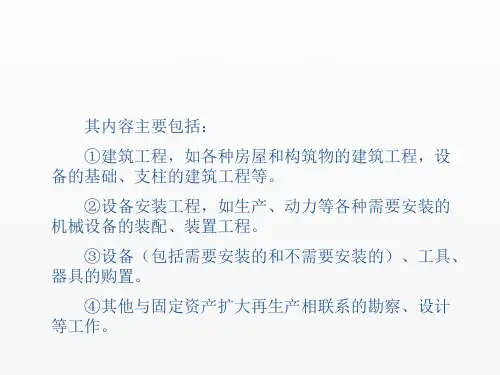

2.基建的概念及分类？答：（概念)固定资产的建筑、添置与安装。

包括⼯⼚、农场、⽔库、商店等⼯程的建设，以及机械设备和车辆等的添置和安装，也包括机关、学校、医院等房屋建筑、设备添置和安装及居民住宅的建设（分类）按其经济⽬的可以分为⽣产性建设与⾮⽣产性建设，按照建设的性质可以分为新建、改建、扩建、重建、迁建、和更新改造3.可⾏性研究的概念、依据、作⽤和步骤？可⾏性研究报告的内容及可⾏性研究的注意事项？答：【概念】对拟建项⽬在⼯程技术、经济及社会等⽅⾯的可⾏性和合理性进⾏的研究；对项⽬的经济效果及价值的研究。

其成果是根据各项调查研究材料进⾏分析、⽐较⽽得出。

它的论证以⼤量数据作为基础。

因此，在进⾏可⾏性研究时，必须搜集各种资料、数据作为开展⼯作的前提和条件。

【依据】国民经济和社会发展的长远规划及⾏业和区域发展规划；根据国家计划部门批准的项⽬建议书；市场的供求状况及变化趋势；可靠的⾃然、地理、⽓象、地质、经济、社会等基础资料；与项⽬有关的⼯程技术⽅⾯的标准、规范、指标等；国家公布的关于项⽬评价的有关参数、指标等。

【作⽤】建设项⽬投资决策和编制设计任务书的依据；投资者申请项⽬贷款的依据；与建设项⽬有关部门商谈合同和协议的依据；建设项⽬开展初步设计的基础；投资项⽬制订技术⽅案、设备⽅案的依据；作为安排基本建设计划和开展各项建设前期⼯作的参考；作为环保部门审查建设项⽬对环境影响程度的依据。

食品工厂厂区总平面设计和建设厂区总平面设计是对一个食品工厂的各个部分，包括各建（构）筑物、堆场、运输路线、工程管网等进行经济合理的安排，使人员、设备与物料的移动能够密切有效地配合，从而保证各区域功能明确、管理方便、生产协调、互不干扰。

因此总平面设计是否合理，不仅与建厂投资、生产管理、安全生产、降低成本直接相关，而且也会对工厂实行科学管理和高效生产带来重大影响。

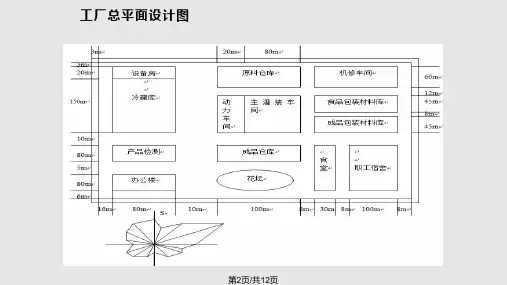

总平面布置图是将厂区范围内各项建筑物（包括架空、地面、地下）总体布置在水平面上的投影图。

根据工厂的生产性质、规模和生产工艺流程等要求，对厂区内所设置的一定数量的生产车间、辅助设施和生活用房等不同使用功能的建筑物按生产工艺、管理、生活等方面的要求，并结合用地条件进行科学全面的布局，这个过程称之为食品工厂的总平面设计。

[总平面设计的原则]食品工厂总平面设计的基本原则如下：①总平面设计应按批准可行性研究报告进行，总平面布置应做到紧凑、合理。

②建筑物、构筑物的布置必须符合生产工艺要求，保证生产过程的连续性。

互相联系比较密切的车间、仓库，应尽量考虑组合厂房，既有分隔又缩短物流线路，避免往返交叉，合理组织人流和货流。

③建筑物、构筑物的布置必须符合城市规划要求和结合地形、地质、水文、气象等自然条件，在满足生产作业的要求下，根据生产性质、动力供应、货运周转、卫生、防火等分区布置。

有大量烟尘及有害气体排出的车间，应布置在厂边缘及厂区常年下风方向。

④动力供应设施应靠近负荷中心。

⑤建筑物、构筑物之间的距离，应满足生产、防火、卫生、防震、防尘、噪音、日照、通风等条件的要求，并使建筑物、构筑物之间距最小。

⑤食品工厂卫生要求较高，生产车间要注意朝向，保证通风良好；生产厂房要离公路有一定距离，通常考虑30～50m，中间设有绿化地带。

⑥厂区道路一般采用混凝土路面。

厂区尽可能采用环行道，运煤、出灰不穿越生产区。

厂区应注意合理绿化。

不得漏土。

⑦合理地确定建筑物、构筑物的标高，尽可能减少土石方工程量，并应保证厂区场地排水畅通。

厂址选择及食品厂总平面设计第一章厂址选择厂址选择是指在相当广阔的区域内选择建厂的地区，并在地区、地点范围内从几个可供考虑的厂址方案中选择最优厂址方案的分析评价过程。

◆厂址条件选择是项目建设条件分析的核心内容。

项目的厂址选择不仅关系到工业布局的落实、投资的地区分配、经济结构、生态平衡等具有全局性、长远性的重要问题，还将直接或间接地决定着项目投产后的生产经营，直接或间接地决定着项目投产后的经济效益。

▪一、厂址选择的基本原则1、厂址的地区布局应符合区域经济发展规划、国土开发及管理的有关规定2、厂区的自然条件要符合建设要求3、厂址选择应按照指向原理，根据原料、市场、能源、技术、劳动力等生产要素的相对区位来综合分析确定4、厂址选择要考虑交通运输和通讯设施等条件5、便于利用现有的生活福利设施、卫生医疗设施、文化教育和商业网点等设施6、要注意保护环境和生态平衡罐头食品厂厂址的选择原则1.原料：厂址要靠近原料基地，离鲜活农副产品收购地的距离宜控制在汽车运输2h路程之内，原料的数量和质量要满足建厂要求2. 周围环境：厂区周围应具有良好的卫生环境。

厂区附近不得有有害气体、粉尘和其他扩散性的污染源，厂址不应设在受污染河流的下游和传染病医院近旁。

3. 地势：地势应基本平坦，厂区标高应高出通常最高洪水水位，且能保障排水顺利。

4. 劳动力来源：季节产品的生产需要大量的季节工，厂址应靠近城镇或居民集中点。

饮料厂厂址选择原则如下：1. 符合国家方针政策、行业布局、地方规划等；2. 要有充足可靠的水源，水质应符合国家《生活饮用水卫生标准》。

天然矿泉水应设置于水源地或由水源地以管路接引原料水之地点，其水源应符合《饮用天然矿泉水》之国家标准，并得到地矿、食品工业、卫生（防疫）部门等的鉴定认可。

3. 要有良好的卫生环境，厂区周围不得有有害气体、粉尘和其他扩散性污染源，不受其他烟尘及污染源影响（包括传染病源区、污染严重的河流下游）。

4. 要有良好的工程地质、地形和水文条件，地下避免流沙、断层、溶洞；要高于最高洪水位；地势宜平坦或略带倾斜，排水要畅。

食品工厂整体设计提纲2012第一篇：食品工厂整体设计提纲2012食品工厂整体设计提纲第一章设计总论1.1 设计工厂名称及设计单位名称、设计者姓名1.2 市场分析及预测1.3 生产规模、品种、销售方式1.4 生产方法（生产技术及设备水平）1.5 厂址概述（自己拟定）1.6主要原辅材料、燃料及动力供应情况1.7 环境保护1.8 工厂组成1.9 工作制度（年工作日、月工作日、班次、每班工作时间）1.10 全厂劳动定员1.11 全厂总投资（其中包括固资产、流动资产）1.12 设计结论（投产后工厂预达到的技术水平及经济水平）第二章建设条件与厂址（资源、燃料及动力供应、厂址、气象）第三章生产车间设计3.1 产品方案的确定3.2 产品工艺流程的确定、操作说明及绘制工艺流程图3.3 物料衡算（列出所有产品物料衡算图或表）3.4 设备生产能力的计算和设备选型（设备清单）3.5 劳动力计算（表）3.6 生产车间平面布置1．布置依据和说明2．工艺设计对建筑结构、门、窗、地坪、墙、照明及通风、采暖的要求3．绘制主要车间设备平面布置图和管路布置图（按绘图标准绘制）第四章辅助部门设计4.1 化验室4.2 仓库（原辅材料、保温库、成品库、包装材料库等）4.3 工厂运输第五章工厂卫生及消防安全第六章生活及公用设施（给排水、供电、供汽、采暖及通风）设计第七章全厂用水量、用汽量、用电量估算（表）第八章环保设计和厂区绿化设计（三废处理措施）第九章全厂总平面设计9.1 总平面设计思想9.2 绘制全厂总平面布置图第十章社会及经济评价10.1 总投资及资金筹措（表）10.2 经济效益分析（成本分析、经济效益预算、盈亏平衡分析、投资回收期及投资利润率）10.3评价结果（社会及经济方面）第二篇：食品工厂设计食品工厂设计试题名词解释（每题3分，共15分）基本建设“三同时”、是指生产性基本建设和技术改造项目中的劳动安全卫生设施,应与建筑主体工程同时设计,同时施工,同时验收和投产使用风向玫瑰图：风向玫瑰图表示风向和风向频率，根据各方向风出现的频率，以相应的比例长度，按风向中心吹描在8个或16个方位所表示的图线上，然后将各相邻方向的端点用直线连接起来，绘成一个形似玫瑰花一样的闭合折线。
