电机控制线路图大全Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。
由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。
Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。
OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。
OX3—13型Y-△自动启动器的控制线路如图11—11所示。
（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
１．按钮、接触器控制 Y —△降压起动控制线路图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。
线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。
２．时间继电器控制 Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。
图2定子串电阻降压起动控制线路图2是定子串电阻降压起动控制线路。
直流电动机控制电路一、直流电动机的启动1.并励直流电动机的启动并励直流电动机的启动控制电路如图1-15所示。
图中，KA1是过电流继电器，作直流电动机的短路和过载保护。
KA2欠电流继电器，作励磁绕组的失磁保护。
启动时先合上电源开关QS，励磁绕组获电励磁，欠电流继电器KA2线圈获电，KA2常开触点闭合，控制电路通电；此时时间继电器KT线圈获电，KT常闭触点瞬时断开。
然后按下启动按钮SB2，接触器KM1线圈获电，KM1主触点闭合，电动机串电阻器R启动；KM1的常闭触点断开，KT线圈断电，KT常闭触点延时闭合，接触器KM2线圈获电，KM2主触点闭合将电阻器R短接，电动机在全压下运行。
2. 他励直流电动机的启动（见图1-16）图1-15 并励直流电动机启动控制电路图1-16 他励直流电动机启动控制电路3. 串励直流电动机的启动（见图1-17）图1-17 串励直流电动机启动控制电路请注意，串励直流电动机不允许空载启动，否则，电动机的高速旋转，会使电枢受到极大的离心力作用而损坏，因此，串励直流电动机一般在带有20%~25%负载的情况下启动。
二、直流电动机的正、反转1.电枢反接法这种方法是改变电枢电流的方向，使电动机反转。
并励直流电动机的正、反转控制电路如图1-18所示。
启动时按下启动按钮SB2，接触器KM1线圈获电，KM1常开触点闭合，电动机正转。
若要反转，则需先按下SB1，使KM1断电，KM1连锁常闭触点闭合。
这时再按下反转按钮SB3，接触器KM2线圈获电，KM2常开触点闭合，使电枢电流反向，电动机反转。
2.磁场反接法这种方法是改变磁场方向（即励磁电流的方向）使电动机反转。
此法常用于串励电动机，因为串励电动机电枢绕组两端的电压很高，而励磁绕组两端的电压很低，反转较容易，其控制电路如图1-19所示。
其工作原理同上例相似，请自己分析。
图1-18并励直流电动机正,反转控制电路图1-19串励电动机正,反转控制电路三、直流电动机的制动在实际生产中有时要求机械能迅速停转，这就要求直流电动机可以制动。

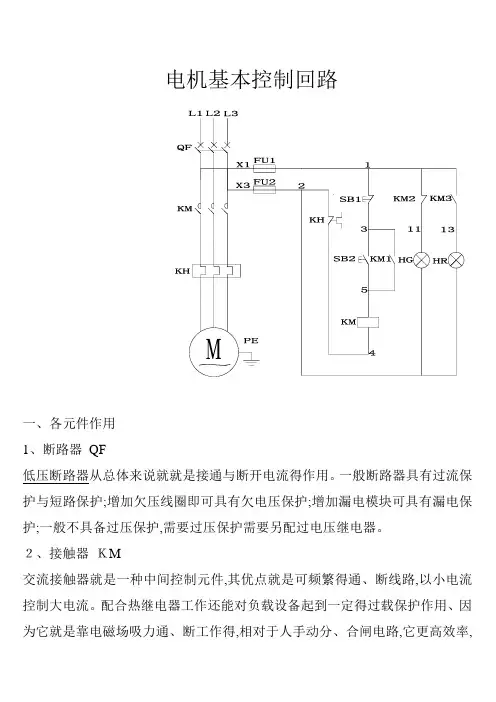

电机基本控制回路一、各元件作用1、断路器QF低压断路器从总体来说就就是接通与断开电流得作用。
一般断路器具有过流保护与短路保护;增加欠压线圈即可具有欠电压保护;增加漏电模块可具有漏电保护;一般不具备过压保护,需要过压保护需要另配过电压继电器。
２、接触器ＫM交流接触器就是一种中间控制元件,其优点就是可频繁得通、断线路,以小电流控制大电流。
配合热继电器工作还能对负载设备起到一定得过载保护作用、因为它就是靠电磁场吸力通、断工作得,相对于人手动分、合闸电路,它更高效率,更灵活运用,可以同时分、合多处负载线路,还有自锁功能,通过手动短接吸合后,就能进入自锁状态持续工作。
超过九成以上得自动化控制电力系统都用到了接触器,可见它得使用范围有多么广3、热继电器KH主要用来对异步电动机进行过载保护,她得工作原理就是过载电流通过热元件后,使双金属片加热弯曲去推动动作机构来带动触点动作,从而将电动机控制电路断开实现电动机断电停车,起到过载保护得作用。
鉴于双金属片受热弯曲过程中,热量得传递需要较长得时间,因此,热继电器不能用作短路保护,而只能用作过载保护４、熔断器ＦU熔断器得主要作用就是短路保护。
ﻫ对熔断器得选择要求就是:在电气设备正常运行时,熔断器不应熔断;在出现短路时,应立即熔断;在电流发生正常变动(如电机起动过程)时,熔断器不应熔断;在用电设备持续过载时,应延时熔断。
熔断器得额定电压要大于或等于电路得额定电压。
ﻫ对熔断器得选用主要包括熔断器类型选择与熔体额定电流得确定。
ﻫ熔断器得类型根据不同得使用场合、电压等级、保护对象与要求,有很多品种与类型。
ﻫ高压熔断器,高压熔断器又分为户内式与户外式两种,这里不赘述。
低压熔断器常见有插入式、管式、螺旋式三大类。
又可分为开启式、半封闭式与封闭式三种。
R-熔断器; Ｃ－插入式;L －螺旋式; M-密闭管式; Ｓ—快速;T—有填料管式。
如RC1、RC1A 为插人式;RM-无填料管式;RT０、ＲL１、RLＳ分别为有填料管式与有填料螺旋式。
电动机基本控制电路教案教学目标：通过教学使学生熟练掌握电动机基本控制电路（包括电动机点动电路、自锁控制电路、接触器联锁的正反转控制电路、按钮联锁的正反转控制电路等几种常见电路）的工作原理，能够正确分析电路的工作过程；掌握各器件的通电动作顺序。
能力目标：通过学习使学生具备按图装配电路，分析、调试、维修电路的能力。
养成安全文明操作习惯。
教学重点：上述四种电路的工作原理、“自锁”、“联锁”的概念。
教学难点：上述四种电路的工作原理、器件通电动作顺序。
、课时分配：1个教学课时。
教学方法（及课型）：讲授法穿插实验演示。
教学用具：多媒体教学用具、常见电器元件及图片。
复习导入：利用上节课已经学习过的常见电器元件的知识进一步深入阐述用元器件根据一定的电路逻辑构建基本电机电路并能熟练将其应用于工农业生产实践中。
教学板书提纲：一、点动控制电路：1、按图绘制电动机点动控制电路的电原理图，并由教师详细讲解构成电路的各电器元件的功能作用；2、概念分析：“点动”控制：所谓点动控制是指按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。
这种电路常用于电动葫芦的起重电动机控制和车床拖板箱快速移动电动机的控制。
3、工作原理分析（教师讲解分析并利用CAI课件辅助演示分析、穿插正确操作规程）：打开“点动控制”课件的仿真原理图，分析电路工作原理如下：QS。
SB→KM线圈得电→KM主触头闭合→电动机M启动运转SB→KM线圈失电→KM主触头分断→电动机M失电停转QS。
4、用CAI课件演示上述工作过程二、自锁控制电路：1、按图绘制电动机自锁控制电路的电原理，并由教师详细讲解构成电路的各电器元件的功能作用；2、教师详述自锁控制电路与点动控制电路的区别，解释“自锁”的概念；这种电路的主电路和点动控制电路的主电路是相同的，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对辅助常开触头以实现自琐3、工作原理分析（教师讲解分析并利用CAI课件辅助演示分析、穿插正确操作规程）：QSSB2→KM电动机M启动KM常开辅助触头闭合SB1→KM电动机M失电KM常开辅助触头分断4、用CAI课件演示上述工作过程三、接触器联锁的正反转控制电路1、按图绘制电动机接触器联锁控制电路的电原理，并由教师详细讲解构成电路的各电器元件的功能作用；2、教师详述联锁控制电路与自锁控制电路的区别，解释“联锁”的概念；从主电路不难看出，接触器KM1和KM2的主触头绝不允许同时闭合，否则将造成两相电源短路事故，为了避免两个接触器KM1和KM2同时得电动作，就在正、反转控制电路中分别串接了对方接触器的一对常闭辅助触头，这样一来，当一个接触器得电动作时，通过起常闭辅助触头使另一个接触器不能得电动作，接触器间这种相互制约的作用叫做接触器联锁（或互锁）。
电动机基本控制线路的一般安装步骤电动机基本控制线路的安装步骤通常包括以下几个步骤：
1. 确定控制线路：根据电动机的工作要求和控制要求，确定控制线路的组成和连接方式。
2. 准备元器件：根据控制线路的要求，准备所需的元器件，包括电源开关、熔断器、接触器、热继电器、按钮等。
3. 安装电源开关：将电源开关安装在适当的位置，确保电源开关能够方便地切断电源。
4. 安装熔断器：将熔断器安装在适当的位置，以便在电路中发生短路时能够保护电路。
5. 安装接触器：将接触器安装在适当的位置，以便在电动机启动或停止时能够控制电动机的电源。
6. 安装热继电器：将热继电器安装在适当的位置，以便在电动机过载时能够保护电动机。
7. 连接线路：根据控制线路的要求，将元器件之间的线路连接起来，确保连接正确、牢固。
8. 检查线路：在连接线路后，检查线路是否正确、是否有松动或接触不良的地方。
9. 测试运行：在检查无误后，进行测试运行，观察电动机是否能够按照要求正常工作。
以上是一般电动机基本控制线路的安装步骤，具体步骤可能会因
不同的控制要求和电动机类型而有所不同。
电动机控制电路工作原理
电动机控制电路是一种用于控制电动机运行的电子电路，其主要工作原理是通过改变电流方向和大小，实现电动机的启动、停止、正转和反转等功能。
电动机控制电路通常由电源、开关、继电器和控制电路等部分组成。
其中，电源提供电流给电动机，开关用于控制电流的通断，继电器负责接通或断开电源电流，而控制电路则根据需要发出信号，通过操作开关和继电器来控制电动机的运行状态。
在启动过程中，控制电路通过操作继电器，使继电器的触点闭合，电源的电流进入电动机，从而使电动机运行。
当需要停止电动机时，控制电路断开继电器的触点，切断电流供应，以停止电动机的转动。
为了实现电动机的正转和反转，控制电路需要改变电流的方向。
这通常通过改变继电器的触点来实现。
当需要电动机正转时，控制电路闭合正转继电器的触点，使电流按照特定的方向流向电动机。
当需要电动机反转时，控制电路闭合反转继电器的触点，使电流按照相反的方向流向电动机。
另外，在一些特定的应用场景中，电动机控制电路还可以通过改变电流的大小来调节电动机的转速或实现其他特定功能。
这通常通过控制电路中的电阻、电容或其他元件来实现。
综上所述，电动机控制电路通过改变电流的方向和大小，实现电动机的启动、停止、正转和反转等功能。
其工作原理是通过
操作开关和继电器，根据控制电路发出的信号控制电源电流的通断，从而控制电动机的运行状态。
三相异步电动机启动运行的基本控制电路如下：
1.全压直接启动控制电路：在主电路中，开关QF闭合，接触器KM的线圈
得电，常开主触点闭合，电动机在额定电压下直接启动。
在控制电路中，开关QF闭合，按下按钮SB2，接触器KM的线圈得电，常开主触点闭合，电动机在额定电压下直接启动。
2.定子绕组串电阻启动控制电路：在主电路中，开关QF闭合，接触器KM1
的线圈得电，常开主触点闭合，电动机在额定电压下直接启动。
在控制电路中，开关QF闭合，按下按钮SB2，接触器KM1的线圈得电，常开主触点闭合，电动机在额定电压下直接启动。
同时，KM1的常闭触点断开，接触器KM2的线圈不能得电。
当电动机转速达到一定值时，时间继电器KT 的常闭触点断开，KM2的线圈得电，常开主触点闭合，电动机在较小的电阻R下启动。
3.星-三角形启动控制电路：在主电路中，开关QF闭合，接触器KM1的线
圈得电，常开主触点闭合，电动机在额定电压下直接启动。
在控制电路中，开关QF闭合，按下按钮SB2，接触器KM1的线圈得电，常开主触点闭合，电动机在额定电压下直接启动。
同时，KM1的常闭触点断开，接触器KM2的线圈不能得电。
当电动机转速达到一定值时，时间继电器KT的常闭触点断开，KM2的线圈得电，常闭触点闭合，接触器KM3的线圈得电，常开主触点闭合，电动机在较小的三角形接法下启动。
这些基本控制电路可以满足不同情况下三相异步电动机的启动和运行需求。
