电容器的结构和工作原理是什么一、关键信息1、电容器的定义2、电容器的结构组成3、电容器的工作原理4、电容器的相关参数5、电容器在电路中的作用二、电容器的定义11 电容器是一种能够储存电荷的电子元件，它由两个导体（通常称为极板）以及它们之间的绝缘介质（电介质）组成。
三、电容器的结构组成111 极板：电容器的两个导体极板是储存电荷的主要部分。
极板的材料通常是金属，如铝、铜等，其形状和大小可以根据不同的应用需求而有所不同。
112 电介质：位于两个极板之间的绝缘物质称为电介质。
常见的电介质包括空气、陶瓷、塑料薄膜、云母等。
电介质的作用是增加电容器的电容值，并阻止极板之间的电荷直接导通。
四、电容器的工作原理12 当电容器的两个极板之间加上电压时，极板上就会积累电荷。
在这个过程中，一个极板上积累正电荷，另一个极板上积累负电荷，直到极板之间的电压与外加电压相等为止。
此时，电容器就储存了一定的电荷量。
121 电容的大小与极板的面积成正比，与极板之间的距离成反比，同时也与电介质的介电常数有关。
其数学表达式为：C ＝εS/d，其中 C 表示电容，ε 表示电介质的介电常数，S 表示极板的面积，d 表示极板之间的距离。
122 当外加电压变化时，电容器中的电荷量也会随之变化。
如果外加电压升高，电容器会继续充电，增加极板上的电荷量；如果外加电压降低，电容器会放电，极板上的电荷会通过电路释放出去。
五、电容器的相关参数13 电容值：表示电容器储存电荷能力的大小，单位为法拉（F），常用的单位还有微法（μF）、纳法（nF）和皮法（pF）。
131 额定电压：电容器能够承受的最大电压，超过额定电压可能会导致电容器损坏。
132 损耗因数：反映电容器在工作过程中能量损耗的大小。
133 温度系数：表示电容值随温度变化的程度。
六、电容器在电路中的作用14 滤波：在电源电路中，电容器可以滤除电源中的交流成分，使输出电压更加稳定。
141 耦合：在信号传输电路中，电容器可以将交流信号从一个电路传递到另一个电路，同时阻止直流信号通过。
低压电容补偿柜基本构造及功能1.外部结构：低压电容补偿柜的外部结构主要由柜体、门板、操作机构和电气连接部件构成。
柜体多采用优质冷轧钢板焊接而成，具有良好的结构刚度和机械强度。
门板上配有闪光按钮、指示灯、电流互感器和电压表等操作元件，方便对柜内设备进行操作和监控。
操作机构一般包括合闸机构和断路机构，用于对柜内的开关进行操作。
2.内部结构：低压电容补偿柜的内部结构主要由断路器、接触器、电容器和测量和保护装置等组成。
断路器用于对电缆和电容器进行保护和控制，一般采用空气型断路器或真空断路器。
接触器用于对电容器的接通和断开进行控制，一般采用交流接触器。
电容器是低压电容补偿柜的核心部件，用于补偿系统中的无功功率，提高功率因数。
测量和保护装置主要包括电流互感器、电压表、电流表、功率表和保护继电器等，用于对电缆和电容器进行测量和保护。
1.电力因数补偿：低压电容补偿柜通过接入电容器，对系统的无功功率进行补偿，提高电力系统的功率因数。
补偿后的电力系统能够减少无用功率的流失，提高电能利用率，降低系统线损，节约能源。
2.调节电压：低压电容补偿柜可以根据系统的负荷情况进行动态调节，使电压稳定在合适的范围内。
当系统负荷较大时，补偿柜可以动态增加电容器的接入量，提高系统电压；当系统负荷较小时，补偿柜可以动态减少电容器的接入量，降低系统电压。
3.提高电网稳定性和负荷能力：低压电容补偿柜能够有效地减少电力系统的谐波和电压波动，提高电网的稳定性和负荷能力。
补偿柜能够吸收系统中的谐波电流，减少谐波对系统设备的影响，提高电网运行的可靠性和稳定性。
4.监测和保护：低压电容补偿柜配备有测量和保护装置，能够对电缆和电容器进行实时监测和保护。
通过监测装置，可以对系统的电流、电压、功率等参数进行实时测量和检测，确保系统的正常运行。
保护装置能够对电缆和电容器进行过流、过压和短路等故障的保护，提高系统的安全可靠性。
总之，低压电容补偿柜是一种用于电力系统补偿的设备，具有电力因数补偿、调节电压、提高电网稳定性和负荷能力以及监测和保护等功能。
低压电容柜工作原理
低压电容柜是一种常用的电力补偿设备，其工作原理主要是通过连接在电网中的电容器来消除电网上的无功功率，实现功率因数的调整。
低压电容柜采用的主要是串联电容器的方式，它由电容单元组成。
在电容器上连接有可调开关和保护元件，以便实现对电容器的调节和保护。
当电网中负载功率因数低于1（即有较多的无功功率）时，通过控制开关使电容柜上的电容器接入电网，由此提高了电网的功率因数。
当负载功率因数达到所需值时，通过调节开关使电容器与电网断开。
电容器通过串联在电网上，其串联电容会形成一个与电感共振的谐振回路。
这样就可以通过电容柜将电感产生的无功功率补偿来实现功率因数的调整。
低压电容柜的工作原理可以通过以下步骤来说明：
1. 检测电网上的功率因数。
2. 如果功率因数低于1，则控制开关使电容器接入电网。
3. 电容器串联在电网上，与电感形成谐振回路。
4. 电容器补偿了电感产生的无功功率，从而提高了电网的功率因数。
5. 当功率因数达到所需值时，通过调节开关使电容器与电网断开。
通过低压电容柜的工作，不仅可以提高电网的功率因数，减轻电网的负荷压力，还可以提高电能的利用效率，增加供电的稳定性。
电容柜的组成一、电容柜的概述电容柜是一种用于电力系统中的设备，主要用于补偿无功功率和改善电网质量。
它由多个电容器组成，能够帮助调节电力系统的功率因数和减少谐波污染。
二、电容柜的组成部分1. 电容器电容器是电容柜最重要的组成部分，是由两个金属板之间夹着绝缘材料制成的。
当在这两个金属板之间加上电压时，会产生一个储存能量的场。
在交流系统中，这种场会随着时间周期性地变化。
因此，交流系统中使用的电容器需要具有高频响应能力。
2. 接触器接触器是用于连接或断开电路的开关装置。
在电容柜中，接触器主要用于连接或断开各个电容器，以便根据需要进行补偿。
3. 断路器断路器是一种保护性设备，用于在发生过载或短路时切断故障区域与其他部分之间的连接。
在一些情况下，断路器也可以用于连接或断开电路。
4. 过滤器过滤器通常被安装在电容柜的输入端，用于过滤电网中的谐波。
这些谐波会导致电流和电压的不稳定，因此需要使用过滤器来减少它们的影响。
5. 控制器控制器是用于控制电容柜运行的设备。
它可以监测电容器的状态，并根据需要对其进行开关操作。
控制器还可以实现一些高级功能，例如自适应无功补偿和谐波抑制。
6. 保护装置保护装置主要用于保护电容柜免受过载、短路和其他故障的影响。
这些装置通常包括熔断器、热继电器和差动保护等。
三、电容柜的工作原理当交流系统中存在感性负载时，会导致系统功率因数下降。
在这种情况下，使用电容柜进行无功补偿可以提高功率因数并改善电网质量。
当交流系统中存在非线性负载时，会产生谐波污染。
在这种情况下，使用带有谐波滤波器的电容柜可以减少谐波污染。
四、总结综上所述，电容柜是一种用于电力系统中的设备，由多个电容器组成。
它主要用于补偿无功功率和改善电网质量。
除了电容器之外，电容柜还包括接触器、断路器、过滤器、控制器和保护装置等组成部分。
在工作原理方面，电容柜可以提高功率因数并减少谐波污染。
低压电容补偿柜的作用和原理电容补偿柜是用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。
一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
一.电容柜工作原理用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。
当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。
电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高品质的电力源。
二.电容补偿技术:在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器等用电设备都是感性负载。
这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。
这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90度的无功分量。
这个无功分量叫做电感无功电流。
与电感无功电流相应的功率叫做电感无功功率。
当功率因数很低时，也就是无功功率很大时会有以下危害：· 增长线路电流使线路损耗增大，浪费电能。
· 因线路电流增大，可使电压降低影响设备使用。
· 对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。
· 对发电机而言，以310KW 发电机为例。
310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时功率= 380 x 530 x 1.732 x 0.6 = 210KW从上可看出，在负载为530A时，机组的柴油机部分很轻松，而电球已不堪重负，如负荷再增加则需再开一台发电机。

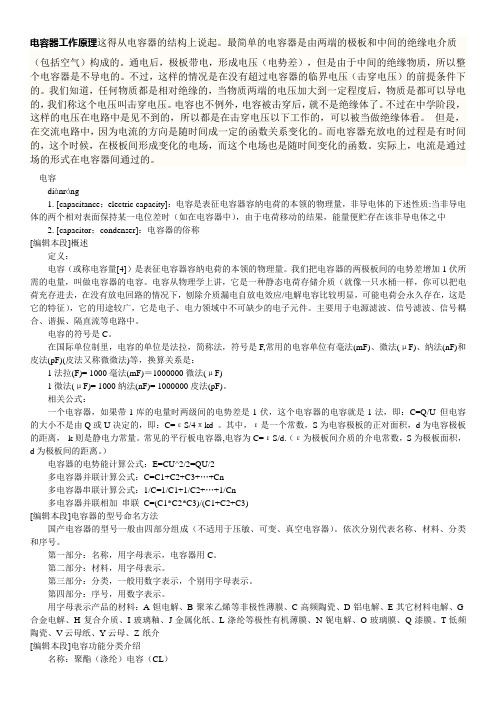

电容器工作原理这得从电容器的结构上说起。
最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）构成的。
通电后，极板带电，形成电压（电势差），但是由于中间的绝缘物质，所以整个电容器是不导电的。
不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。
我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。
电容也不例外，电容被击穿后，就不是绝缘体了。
不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。
但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。
而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。
实际上，电流是通过场的形式在电容器间通过的。
电容diànróng1. [capacitance；electric capacity]：电容是表征电容器容纳电荷的本领的物理量，非导电体的下述性质:当非导电体的两个相对表面保持某一电位差时（如在电容器中），由于电荷移动的结果，能量便贮存在该非导电体之中2. [capacitor；condenser]：电容器的俗称[编辑本段]概述定义：电容（或称电容量[4]）是表征电容器容纳电荷的本领的物理量。
我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。
电容从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。
主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。
电容的符号是C。
在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是：1法拉(F)= 1000毫法(mF)＝1000000微法(μF)1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。
物业电工都很懵的电容柜，究竟难不难，老电工今天手把手教会你大家好，我是雄飞电气年少。
作为电工，很多也接触过电压电容柜，但是感觉很复杂，有很多设备也不认识，究竟难不难，我们一起来看看。
今天我打算从基础和识图的角度来分析低压电容柜。
至于报价、设计和维修设计的内容比较多，今天的目的主要带大家认识电容柜，了解电容柜。
基础篇。
首先我们知道什么是电容柜、电容柜的功能、电容柜的基本配置都有什么元器件？进线柜、电容柜、出线柜（1）什么是电容柜以及电容柜的功能？电力系统中的负载类型大部分属于感性负载（大多为异步电机），加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。
较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。
故通过在电力系统中连入电容补偿柜，可以平衡感性负载，提高功率因数，以提升设备的利用率。
简单的说，电容柜的作用提高功率因素。
（2）电容柜的基本配置。
一般来说，低压电容补偿柜由柜体、母排、熔断器、隔离开关熔断器组、电容接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、仪表等组成。
（工作时以实际情况为准，但是原理是基本一致的。
）电容器CJ19型接触器无功补偿控制器(3)什么是阻性负载、容性负载、感性负载？① 阻性负载：指仅通过电阻类的元件进行工作的纯负载。
（如白炽灯、电炉等。
）和电源相比，即负载电流负载电压没有相位差时的负载。
②容性负载：容性负载一般是指带电容参数的负载。
（如补偿电容负载）和电源相比，负载电流超前负载电压一个相位差的负载。
③感性负载：感性负载是指带有电感参数的负载。
（如变压器、电动机等。
另外也指有些设备在消耗有功功率时还会消耗无功功率，并且有线圈负载的电路，叫感性负载。
）（4）什么谐波和电抗器？①谐波：我国电网的频率为50Hz，凡是高于50Hz的频率的波都称为谐波。
谐波是以倍加形式产生，也就是说频率为50的倍数：100、150、200……，凡是高于50Hz的波称为高谐波。
电容柜的工作原理
电容柜是一种用来存储电能并在需要时释放的设备。
它由多个电容器组成，通过连接线和开关网络进行连接和控制。
电容柜的工作原理是利用电容器的特性来存储电能。
电容器是一种可以存储电荷的装置，由两个导体板和中间的电介质组成。
当电容器处于充电状态时，正电荷聚集在一个导体板上，负电荷聚集在另一个导体板上，中间的电介质被极化。
当需要释放储存的电能时，电容柜的开关网络会将电容器与负载电路连接起来。
这样，电容器中的电荷会通过导体线路流向负载，在负载电路中产生电流。
由于电容器具有储存电能的能力，所以电容柜可以为负载提供短时间内较大的电流。
除了储存电能和释放电能外，电容柜还可以用于电力因数补偿。
电力因数是电力系统中有功功率与视在功率之间的比值。
当负载电路中存在感性负载时，由于电感元件的作用，电流和电压之间的相位差会导致功率因数降低。
电容柜可以通过连接到感性负载电路上，在适当的时机释放电容器中的电能来补偿无功功率，从而提高功率因数。
总之，电容柜通过利用电容器的特性来储存和释放电能，以及实现电力因数补偿。
它在电力系统中起到重要的作用，可以提供稳定的电能供应，改善电力因数，并保护电力设备免受过电压和过电流的影响。
电容补偿柜原理介绍以及特点（附加原理图）来源：电⼯维修学习1、电⼒电容器的补偿原理电容器在原理上相当于产⽣容性⽆功电流的发电机。
其⽆功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同⼀电容器上,能量在两种负荷间相互转换。
这样,电⽹中的变压器和输电线路的负荷降低,从⽽输出有功能⼒增加。
在输出⼀定有功功率的情况下,供电系统的损耗降低。
⽐较起来电容器是减轻变压器、供电系统和⼯业配电负荷的简便、经济的⽅法。
因此,电容器作为电⼒系统的⽆功补偿势在必⾏。
当前,采⽤并联电容器作为⽆功补偿装置已经⾮常普遍。
2、电⼒电容器补偿的特点2.1、优点电⼒电容器⽆功补偿装置具有安装⽅便,安装地点增减⽅便;有功损耗⼩(仅为额定容量的0.4 %左右);建设周期短;投资⼩;⽆旋转部件,运⾏维护简便;个别电容器组损坏,不影响整个电容器组运⾏等优点。
2.2、缺点电⼒电容器⽆功补偿装置的缺点有:只能进⾏有级调节,不能进⾏平滑调节;通风不良,⼀旦电容器运⾏温度⾼于70 ℃时,易发⽣膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;⽆功补偿精度低,易影响补偿效果;补偿电容器的运⾏管理困难及电容器安全运⾏的问题未受到重视等。
以上是对电容柜的特点和知识简介下⾯是详细解说关于电容补偿柜的⼀些知识低压电容补偿柜也叫低压⽆功补偿装置MSCGD，⼯作原理是根据电⽹向⽤电设备提供的负载电流由有功电流和⽆功电流两部分组成，⽆功电流在电源和负载之间往复交换，⼤⼤占⽤电⽹，使供电设备的供电能⼒⼤⼤降低，使功率因数降低。
就是⽤装置产⽣的容性⽆功电流快速、准确地跟踪抵消电⽹中的感性⽆功电流，从⽽提⾼功率因数，保证⽤电质量，提⾼供电设备的供电能⼒，并减⼩电路中的损耗。
⼀般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、⼀、⼆次导线、端⼦排、功率因数⾃动补偿控制装置、盘⾯仪表等组成。
电容器柜功能及其结构电容器补偿柜的作⽤电容补偿柜的作⽤是提⾼负载功率因数，降低⽆功功率，提⾼供电设备的效率；电容柜是否正常⼯作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为⼯作正常。
电容柜，你真的理解吗？本文略长，分成电容柜介绍、无功功率介绍、无功容量计算三个部分，有基础的朋友可以自行跳阅至相应的部分。
我们经常在配电房里可以看到低压电容柜或者补偿柜，或者高压电容器，相信朋友们都不陌生。
电容柜装在高压柜侧的，叫做高压集中补偿；装在低压侧的，叫做低压就地补偿，基本以低压就地补偿的为多数。
（左侧为低压电容柜，右侧为高压电容器）那它们到底起什么作用呢？原理又是什么呢？请接着看下去。
1、从电容柜的模拟图说起（低压电容柜模拟图）上面是一张普通的低压电容柜模拟图。
从图中我们可以看到低压电容柜是并联在低压母线上的。
图中的低压电容柜有8组补偿电容。
低压电容柜的内部元器件有：刀开关、电流互感器、断路器、交流接触器、热继电器、补偿电容、低压避雷器等。
高压电容器也差不多，不过内部元器件全部换成相应高压等级的了，整体看上去比低压电容柜要大许多。
现在很多电容柜内部是没有热继电器的，在热继电器的地方取而代之的是一个小型电抗器，起抑制线路电流突变和谐波的作用，从而保护末端的补偿电容。
图中补偿电容的型号是“BSMJ-0.4-10-3”，其中数字10就是单个补偿电容能够提供额定容量为10kvar的无功，8 组全部投入的话这个低压电容柜就总共可以提供80kvar的无功。
这是常见的一个低压补偿电容。
（常见的低压电容）2、什么是无功功率，为什么要无功补偿无功功率，就是只进行了电能形式的转换，而不是被消耗掉的功率。
我们都知道，电气设备有阻性、容性、感性三种性质。
阻性，很好理解，电阻形式的，电流通过阻性的元器件就是被消耗掉了的，例如电吹风机通过电阻丝把吹出来的空气加热，从而电能就转变成了热能。
容性和感性就不一样了。
容性，比如电容器，只是将电能储存起来了，在需要的时候还是可以释放出来的；感性也是，比如电抗器，是将电能转换成了磁场保存起来了，也是可以释放出来的。
所以，从某种意义上来说，它们是不做功的，所以称之为“无功功率”。
