4-3 统计时分多路复用技术

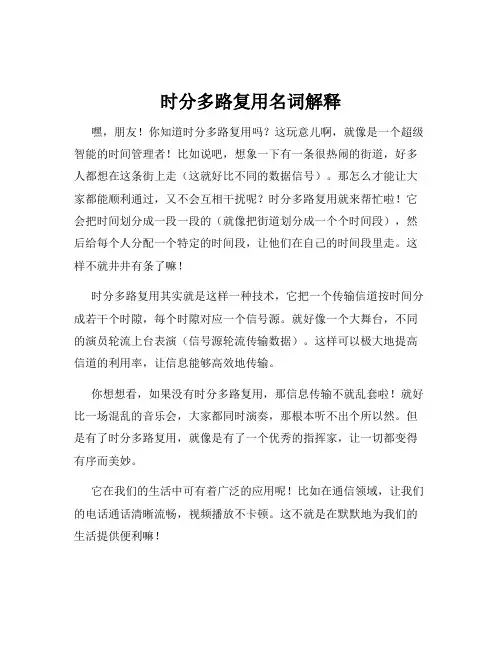

时分多路复用名词解释
嘿，朋友！你知道时分多路复用吗？这玩意儿啊，就像是一个超级智能的时间管理者！比如说吧，想象一下有一条很热闹的街道，好多人都想在这条街上走（这就好比不同的数据信号）。

那怎么才能让大家都能顺利通过，又不会互相干扰呢？时分多路复用就来帮忙啦！它会把时间划分成一段一段的（就像把街道划分成一个个时间段），然后给每个人分配一个特定的时间段，让他们在自己的时间段里走。

这样不就井井有条了嘛！
时分多路复用其实就是这样一种技术，它把一个传输信道按时间分成若干个时隙，每个时隙对应一个信号源。

就好像一个大舞台，不同的演员轮流上台表演（信号源轮流传输数据）。

这样可以极大地提高信道的利用率，让信息能够高效地传输。

你想想看，如果没有时分多路复用，那信息传输不就乱套啦！就好比一场混乱的音乐会，大家都同时演奏，那根本听不出个所以然。

但是有了时分多路复用，就像是有了一个优秀的指挥家，让一切都变得有序而美妙。

它在我们的生活中可有着广泛的应用呢！比如在通信领域，让我们的电话通话清晰流畅，视频播放不卡顿。

这不就是在默默地为我们的生活提供便利嘛！
时分多路复用真的是太神奇、太重要啦！它就像一个隐藏在幕后的英雄，默默地工作着，让我们的信息世界能够高效运转。

所以啊，我们真得好好感谢它呢！。

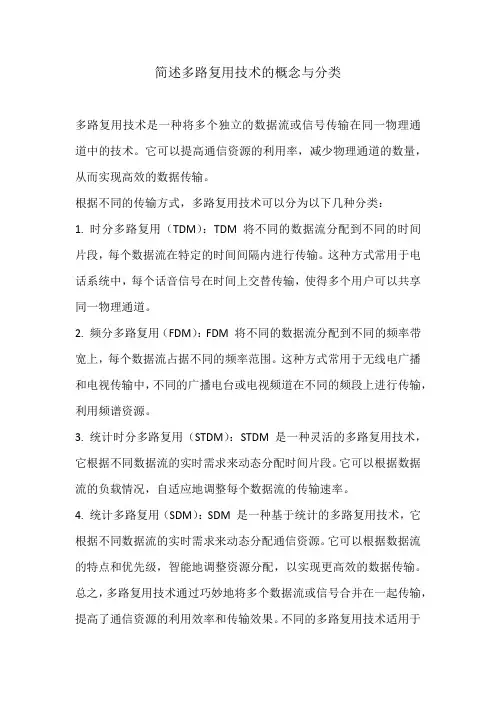

简述多路复用技术的概念与分类
多路复用技术是一种将多个独立的数据流或信号传输在同一物理通道中的技术。

它可以提高通信资源的利用率，减少物理通道的数量，从而实现高效的数据传输。

根据不同的传输方式，多路复用技术可以分为以下几种分类：
1. 时分多路复用（TDM）：TDM 将不同的数据流分配到不同的时间片段，每个数据流在特定的时间间隔内进行传输。

这种方式常用于电话系统中，每个话音信号在时间上交替传输，使得多个用户可以共享同一物理通道。

2. 频分多路复用（FDM）：FDM 将不同的数据流分配到不同的频率带宽上，每个数据流占据不同的频率范围。

这种方式常用于无线电广播和电视传输中，不同的广播电台或电视频道在不同的频段上进行传输，利用频谱资源。

3. 统计时分多路复用（STDM）：STDM 是一种灵活的多路复用技术，它根据不同数据流的实时需求来动态分配时间片段。

它可以根据数据流的负载情况，自适应地调整每个数据流的传输速率。

4. 统计多路复用（SDM）：SDM 是一种基于统计的多路复用技术，它根据不同数据流的实时需求来动态分配通信资源。

它可以根据数据流的特点和优先级，智能地调整资源分配，以实现更高效的数据传输。

总之，多路复用技术通过巧妙地将多个数据流或信号合并在一起传输，提高了通信资源的利用效率和传输效果。

不同的多路复用技术适用于
不同的应用场景，可以根据需求选择合适的技术来实现数据传输。

频分多路复用、时分多路复用和统计时分多路复用三种方法摘要: 多路复用是把两个以上的单独信号合并起来。

同时在一条通信线路上进行传输。

多路复用的方法很多，这里主要介绍频分多路复用、时分多路复用和统计时分多路复用三种方法。

首先介绍频分多路复用，简称FDM，频分多路复用是把每个要传输的...多路复用是把两个以上的单独信号合并起来。

同时在一条通信线路上进行传输。

多路复用的方法很多，这里主要介绍频分多路复用、时分多路复用和统计时分多路复用三种方法。

首先介绍频分多路复用，简称FDM，频分多路复用是把每个要传输的信号以不同的载波频率进行调制，然后在传输介质上进行传输，这样在传输介质上就可以同时传输许多路信号。

之前介绍的宽带信号主要的实现方法就是频分多路复用。

其次介绍时分多路复用，时分多路复用利用每个信号在时间上交叉，可以在一个传输通路上传输多个数字信号。

时分多路复用的特点是每个信号都是基带信号，通过轮流使用时隙，实现多路复用。

最后介绍统计时分多路复用，统计时分多路复用是在时分多路复用基础上，动态按需分配时隙。

多路复用还有波分、码分等方法，请同学们查阅资料进行了解。

波分复用WDM 是将两种或多种不同波长的光载波信号（携带各种信息）在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。

这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。

在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息，称为光波分复用技术，简称WDM。

光波分复用包括频分复用和波分复用光频分复用（FDM）技术和光波分复用（WDM）技术无明显区别，因为光波是电磁波的一部分，光的频率与波长具有单一对应关系。

通常也可以这样理解，光频分复用指光频率的细分，光信道非常密集。

信号复合
¶ Â à · ´ Ó · Ã Æ ÷ ß Ë · Ù Í ¨Ð Å Ï ß Â ·
信号分离
¶ Â à · ´ Ó · Ã Æ ÷
多路复用技术的分类：
◇ 频分多路复用FDMA ◇ 时分多路复用TDMA ◇ 波分多路复用WDMA
◇ 码分多路复用CDMA
1 频分多路复用（FDMA）
定义：是将具有一定带宽的信道分割成若干个有较小频带的子信 道，每个子信道传输一路信号，即供一个用户使用，这就是频分 多路复用。 特点： （1）在一条通信线路上设计有多路通信信道;
¦ ¸ Ê Â
¸Ï â Ë1 IJ µ ¨Æ × âÏ ¸ Ë1 ¨³ ² ¤ ¸Ï â Ë2 IJ µ ¨Æ × âÏ ¸ Ë2 ¨³ ² ¤
²í ¸ ϸ âÏ Ë Ä² µ ¨Æ × ¦ ¸ Ê Â ¨³ ² ¤ âÏ ¸ Ë3 ¦ ¸ Ê Â
¸Ï â Ë3 IJ µ ¨Æ ×
¨³ ² ¤ ¸Ï â Ë4 IJ µ ¨Æ ×
填空题
1、数据交换方式基本上分为三种 电路交换 、报文交 换和分组交换 。 2、分组交换有两种方式：数据报方式和虚电路方式。 3、用电路交换技术完成的数据传输要经历电路建立 阶段 、 数据传输阶段和拆除电路连接阶段 。 4、在计算机的通信子网中，其操作方式有两种，它 们是面向连接的电路交换方式和虚电路方式和无连接 的报文交换方式和数据报交换方式。 5、在数据报服务方式中，网络节点要为每个数据报/ 分组选择路由，在虚电路服务方式中，网络节点只在 连接建立时选择路由。
异步时分复用技术又被称为统计时分复用或智能时分复 用（ITDM）技术，它能动态地按需分配时隙，时间片位 置与信号源没有固定的对应关系
时分多路复用常用于传输数字信号。 但是也不局限于传输数字信号，模拟信号也 可 以同时交叉传输。另外，对于模拟信号， 时分多路复用和频分多路复用结合起来使用 也是可能的。一个传输系统可以频分许多条 通道，每条通道再用时分多路复用来细分。

时分多路复用的工作原理时分多路复用啊，这就像是一场时间的奇妙舞蹈！你看啊，在这个通信的大舞台上，时间就是那神奇的指挥棒。

想象一下，有好多好多的数据信号，它们就像一群急切想要表现的舞者，都想在舞台上展现自己。

可是舞台就那么大呀，怎么办呢？时分多路复用这个聪明的办法就出现啦！它把时间分割成一段段小小的时间片，就好像给每个舞者都分配了专属的表演时间。

在一个时间片里，只有一个数据信号能在舞台上尽情跳舞，其他信号就乖乖等着。

等这个信号表演完了，下一个时间片就轮到另一个信号啦。

这不就跟我们排队买东西一样嘛！一个一个来，谁也别抢，都有机会。

时分多路复用就是这么有条不紊地安排着这些数据信号，让它们依次登场，不会乱成一团。

而且啊，这个过程特别高效呢！每个数据信号都能在自己的时间片里充分发挥，不用担心被其他信号干扰。

就好像你在安静的环境里做事，效率肯定高呀。

再想想，如果没有时分多路复用，那这些数据信号不就乱套啦？大家都挤在一起，谁也听不清谁，谁也看不清谁。

那通信不就成了一团糟啦！你说时分多路复用是不是特别厉害？它就像一个优秀的组织者，把时间安排得妥妥当当，让通信变得顺畅无比。

它在我们的生活中可发挥了大作用呢！我们打电话、上网、看电视，这些都离不开时分多路复用呀。

它默默地工作着，让我们能享受到清晰的通话、快速的网络和精彩的电视节目。

我们每天都在享受着时分多路复用带来的便利，却很少意识到它的存在。

这就好像我们身边那些默默付出的人，一直在为我们服务，我们却常常忽略了他们。

所以啊，我们要好好珍惜时分多路复用这个神奇的技术，也要感谢那些发明和改进它的人。

没有他们的智慧和努力，我们的通信生活哪能这么精彩呢！总之，时分多路复用就是通信世界里的一颗璀璨明星，照亮了我们的信息之路。

让我们为它点赞吧！。

所以每帧不仅包含数据，还有地址信息（每个时间 片所对应数据都带地址）。
接收端：解复用器根据STDM帧结构将时隙接收的数 据分发给合适的输出缓冲区，直到输出设备；STDM帧 的每个时隙存在额外的开销。
计算机 通信
第四章 多路复用技术
实例：帧长度固定为三个时间片的STDM
AAAAA S1 S2
CCC S3 S4 S5
时
分
AA CA C ACA
多
路
复 A A CA CA CA
用
帧长度不固定，帧数固定
器
情况1：两条线路发送数据
计算机 通信
第四章 多路复用技术
AAAAA S1
S2
时
分
ECA
ECA
CCCC S3
多 路
S4
EEE S5
复 ACA
EC A
用
器 情况2：三条线路发送数据
计算机 通信
第四章 多路复用技术
AAAAA S1
• 掌握FDM，同时，不同频（率） 复用、解复用过程
• 掌握TDM，同频（率），不同时
• 掌握STDM，同频（率），不同时 • 掌握多路复用技术的比较
作业：P126 2-3；P127 3-1、6、7
CDM：4组同时分别用不同语言来交谈。
计算机 通信
第四章 多路复用技术
S1 A
A时
分
S2
BB 多
路
S3 C C
复
用
S4 D
器
CA D
C B 同步TDM
BA
CA D CB BA
帧长度不固 定的STDM
C ADC BBA
帧长度固定的 STDM
计算机 通信
第四章 多路复用技术

计算机网络原理 时分多路复用技术

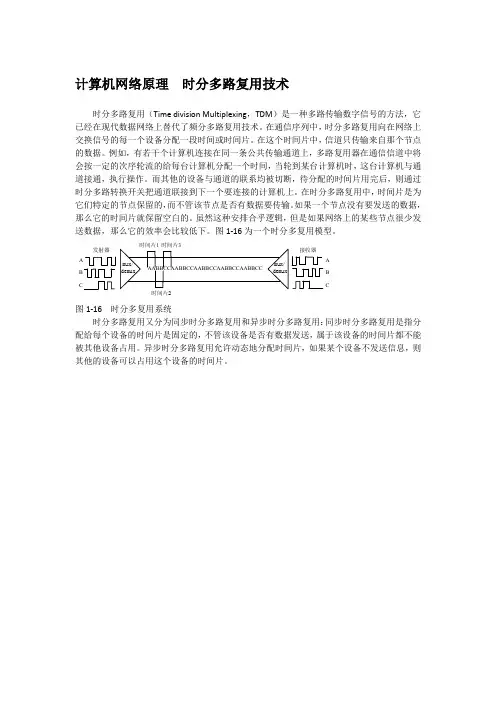

时分多路复用（Time division Multiplexing ，TDM ）是一种多路传输数字信号的方法，它已经在现代数据网络上替代了频分多路复用技术。

在通信序列中，时分多路复用向在网络上交换信号的每一个设备分配一段时间或时间片。

在这个时间片中，信道只传输来自那个节点的数据。

例如，有若干个计算机连接在同一条公共传输通道上，多路复用器在通信信道中将会按一定的次序轮流的给每台计算机分配一个时间，当轮到某台计算机时，这台计算机与通道接通，执行操作。

而其他的设备与通道的联系均被切断，待分配的时间片用完后，则通过时分多路转换开关把通道联接到下一个要连接的计算机上。

在时分多路复用中，时间片是为它们特定的节点保留的，而不管该节点是否有数据要传输。

如果一个节点没有要发送的数据，那么它的时间片就保留空白的。

虽然这种安排合乎逻辑，但是如果网络上的某些节点很少发送数据，那么它的效率会比较低下。

图1-16为一个时分多复用模型。

发射器
A
B
C
A B C 接收器时间片2
图1-16 时分多复用系统
时分多路复用又分为同步时分多路复用和异步时分多路复用：同步时分多路复用是指分配给每个设备的时间片是固定的，不管该设备是否有数据发送，属于该设备的时间片都不能被其他设备占用。

异步时分多路复用允许动态地分配时间片，如果某个设备不发送信息，则其他的设备可以占用这个设备的时间片。

应用为： 把低速数据终端经统计复用器、调制解调器 接入传输信道，在收端经调制解调器、统计 复用器接到交换机。 统计复用器也是一种有效的通信集中器， 但一旦产生数据溢出，将会产生差错，此时 可以采用可编程集中器。 海底电缆模拟电话系统开发的时分话音 插空技术（TASI）也是一种统计复用技术。
统计时分复用概述 统计时分复用也叫异步时分复用：将所需传输的信息 分成小块，附加标记。同一路信号可以占用同一桢中的不 同时隙（时隙是电路交换汇总信息传送的最小单位），不同路的信号根据 标记加以区分。按照分组中的路由标记寻找出线。
统计时分复用概述 标志化信道异步时分多路复用（ATDM，Asynchronism Time-Division Multiplexing）技术，也叫做统计时分多路 复用技术（STDM，Statistic Time-Division Multiplexing）。指的是将用户的数据划分为一个个数据单 元，不同用户的数据单元仍按照时分的方式来共享信道；但 是不再使用物理特性来标识不同用户，而是使用数据单元中 的若干比特，也就是使用逻辑的方式来标识用户。 这种方法提高了设备利用率，但是技术复杂性也比较高， 所以这种方法主要应用于高速远程通信过程中，例如，异步 传输模式ATM。
Part Two
统计时分复用原理 由于STDM利用了所接 入的终端并不都总是在 输出数据这一事实，共 用信道的数据率（容量） 低于所接终端的数据率 （容量）之和，因此如 果STDM和同步TDM使用同 样数据率的共用信道， STDM可以支持较多的终 端
统计时分复用技术比较
在时分多路复用（TDM）系统中，共用信 道数据率为各低速终端数据率之和。而在 STDM系统中，各终端数据率之和高于共用信 道的数据率，传输效率可提高2～4倍。 在比特交织和字符交织TDM技术中： ① 字符交织TDM的效率高于比特交织TDM。 ② 字符交织TDM的传输时延大于比特交织 TDM。 ③ 字符交织TDM抗突发干扰的性能好。

PCM基群帧结构动画
ppt课件
20
பைடு நூலகம்
2.4.3数字复接技术
数字通信的优越性，推动了数字通信网的建立和 发展。在通信网运行时，为了扩大传输容量和提 高传输效率，可以采用复用的方式。
为了进一步扩大系统容量，就需要把若干中低速 数字信号（低次群）合并成一个高速数字信号 （高次群） ，再通过高速信道传输，传到对方再 分离还原为各个中低速数字信号。数字复接就是 实现这种数字信号合并与分离的。
②帧同步时隙：TS0用于传送帧同步码以实 现帧同步
ppt课件
18
③信令与复帧同步时隙：TS16 每帧的TS16用来传信令信号。 TS16中有8位码，可分配给两个话路使用 第1～4位码传送一个话路的信令，
第5～8位码传送另一个话路的信令。
则30个话路则需15个TS16传送信令，即需 要15个帧的来传送。分别记为F1，F2， F3…F15；
二次群的速率:
4*2.048Mb/s=8.192Mb/s。（×）
4*2.048Mb/s+0.256 Mb/s=8.448 Mb/s。 这样是因为在组成二次群时需要加入额外 的填充码元。
ppt课件
33
4、 同步数字体系SDH （Synchronous Digital Hierarchy）
PDH （Plesiochronous Digital Hierarchy）： PCM技术在复接成一次群时，采用同步复 接，但在形成二、三、四群时采用异步复 接方式。为复接方便，规定了各支路比特 流之间的异步范围，对偏差的约束就是所 称的准同步工作，相应的同步系列称为准 同步系列。
ppt课件
1
2.4.1 时分多路复用概述
1、复用的概念
复用：为了提高信道利用率，使多路信号互不 干扰地在同一信道上传输的方式称为多路复用。

时分多路复用(1) 15
塞入位置 SV 及塞入标志 SZ 在复接帧 中安排位置如图所示。图中 m 是复
Q 为每帧内每个支路含信 接支路数，
码数， K
是每帧中每个支路的非信 Ls 息比特数， 为帧长，有
Ls m(Q K )
时分多路复用(1) 16
212bit Ⅰ组 Ⅱ组 Ⅲ组 Ⅳ组
53bit
21
再生主时钟 分路定时 脉冲产生 本地同步 码产生器 校核电路 0 1 与 门
扣除脉冲
收到的信码 同步 码 检测电路
扣除电路
一致脉冲
状态双稳态
去各解 调器
图8-8 逐码移位同步
时分多路复用(1) 22
正码速调整准同步复接/分接过程会使支路 码流带来二种附加影响，即塞入抖动与塞 入误码。所谓塞入抖动是指分接后恢复的 支路信号的位置会发生抖动。它主要由于 码速调整过程中塞入调整码，在收端分接 过程中减去调整码所造成的。它是衡量正 码速调整系统的一项重要技术指标。

时分多路复用(1) 6
TDM技术存在的主要问题：
TDM对信道中时钟相位抖动及接收端与 发送端的时钟同步问题则提出了较高要 求。 所谓同步是指接收端能正确地从数据流 中识别各路序号。为此，必须在每帧内 加上标志信号（称为帧同步信号）。
时分多路复用(1)
7
采用TDM制的数字通信系统，在国 际上已逐步建立起标准。数字复接 序列中按传输速率不同，分别称为 基群、二次群、三次群、四次群等 等。
时分多路复用(1) 34
2. 公司设备上要尽量简单
(1) 编译码器要尽量易设计
能量(能源) 节能
传输信
号的码型的频谱中不含有直流分量。
时分多路复用(1)

《时分多路复用》
时分多路复用是一种数据通信技术，通过将多个信号在时间上进行分割和复 用，提高数据传输的效率和可靠性。
多路复用概述
多路复用是一种技术，可以将多个信号或数据流合并到同一条物理通道中传输。时分多路复用是多路复用的一 种，利用时间划分的原理来进行数据传输。
时分多路复用原理
1 时间划分
将时间分成若干个时隙，并将信号按照时隙的顺序进行传输。
2 同步传输
发送方和接收方之间需要进行时钟同步，确保传输的稳定性。
3 信号复用
多个信号按照预定的时间规则进行分时复用，利用同一条通道进行传输。
时分多路复用的实现方法
TDM
时分复用技术使用时间划分多 路复用（TDM）实现，将时间 分为若干个时隙。
FDM
频分复用技术使用频分多路复 用（FDM）实现，将频谱分为 不同的频段。
结合案例分析时分多路复用的 应用效果
通过在实际案例中应用时分多路复用技术，可以提高数据传输速度和传输质 量，优化通信系统的性能。
时分多路复用的优缺点
优点
高带宽利用率，抗噪声干扰能力强，传输可靠。
缺点
对时钟同步要求严格，延迟较大，硬件成本较高。
时分多路复用的应用场景
电信网络
时分多路复用广泛应用于电话网 络、宽带接入等通信系统中。
视频议
时分多路复用可实现多个参与者 的实时视频和音频传输。
卫星通信
时分多路复用提高了卫星通信的 频谱利用率和传输效率。
CDM
码分复用技术使用码分多路复 用（CDM）实现，将信号编码 成不同的码片。
数字时分多路复用
1
时隙分配
2
发送方利用时隙分配协议将不同的信号
分配到不同的时隙中。

时分多路复用（TDM）：概念时分多路复用（TDM：Time Division Multiplexing）是按传输信号的时间进行分割的，它使不同的信号在不同的时间内传送，将整个传输时间分为多时间间隔（Slot time，TS，又称为时隙），每个时间片被一路信号占用。

TDM就是通过在时间上交叉发送每一路信号的一部分来实现一条电路传送多路信号的。

电路上的每一短暂时刻只有一路信号存在。

因数字信号是有限个离散值，所以TDM技术广泛应用于包括计算机网络在内的数字通信系统，而模拟通信系统的传输一般采用FDM。

TDM是以信道传输时间作为分割对象，通过多个信道分配互不重叠的时间片的方法来实现，因此时分多路复用更适用于数字信号的传输。

它又分为同步时分多路复用和统计时分多路复用。

采用基带传输的数字数据通信系统，如计算机网络系统、现代移动通信系统等；原理由于基带传输系统采用串行传输的方法传输数字信号，不能在带宽上划分。

TDM技术在信道使用时间上进行划分，按一定原则把信道连续使用时间划分为一个个很小的时间片，把各个时间片分配给不同的通信过程使用；由于时间片的划分一般较短暂，可以想象成把整个物理信道划分成了多个逻辑信道交给各个不同的通信过程来使用，相互之间没有任何影响，相邻时间片之间没有重叠，一般也无须隔离，信道利用率更高。

通常采用的技术有：STDM同步十分多利复用技术和ATDM异步时分多路复用技术同步时分复用采用固定时间片分配方式，即将传输信号的时间按特定长度连续地划分成特定的时间段（一个周期），再将每一时间段划分成等长度的多个时隙，每个时隙以固定的方式分配给各路数字信号，各路数字信号在每一时间段都顺序分配到一个时隙。

由于在同步时分复用方式中，时隙预先分配且固定不变，无论时隙拥有者是否传输数据都占有一定时隙，这就形成了时隙浪费，其时隙的利用率很低，为了克服STDM的缺点，引入了异步时分复用技术。

异步时分复用（ATDM）技术又被称为统计时分复用技术（Statistical Time Division Multiplexing），它能动态地按需分配时隙，以避免每个时间段中出现空闲时隙。

时分多路复用技术嘿，朋友们！今天咱来唠唠时分多路复用技术。

你说这玩意儿像不像个超级管理员呀！它能把时间分割得特别精细，就好像把一天的时间分成好多好多小格子。

咱平常过日子，每个人都有自己的事情要做，时间就那么多，对吧？这时分多路复用技术也是一样，它得合理安排各种信息的传输时间。

想象一下，信息就像一群着急赶路的人，都想快点到达目的地，这时候时分多路复用技术就站出来了，指挥着它们一个一个有序地通过。

比如说，有好多不同的信号都想通过同一条线路传输，这要是没个规矩，那不就乱套啦！但有了时分多路复用技术，它就会给每个信号分配特定的时间段，就像给每个人都安排了专属的时间窗口。

在这个时间段里，这个信号就能尽情地传输，不用担心被别的信号干扰。

这多厉害呀！你看啊，我们平时打电话，声音信号就是通过这种方式被准确无误地传送到对方那里。

它就像个神奇的魔法，能让信息乖乖听话，按照规定好的路线前进。

而且这技术还特别灵活呢！如果有些信号需要更多的时间，它也能调整安排，满足不同的需求。

这就好比我们生活中，有时候有些事情比较紧急重要，我们就得给它多分配点时间和精力。

再想想我们的交通系统，不同的车辆在道路上行驶，也得遵守交通规则，按照一定的顺序通过路口。

这不就和时分多路复用技术很像嘛！它保证了信息的顺畅传输，就像交通规则保证了车辆的有序行驶。

这技术在我们生活中的应用可多了去了，从通信到广播电视，到处都有它的身影。

它就像一个默默工作的幕后英雄，让我们的信息世界变得更加有序和高效。

咱不得不感叹，人类的智慧真是无穷无尽啊！能想出这么厉害的技术来。

有了时分多路复用技术，我们的通信变得更加快捷、准确，让我们能更好地和世界连接。

所以啊，别小看了这小小的时分多路复用技术，它可是在背后发挥着大大的作用呢！它让信息的传输变得如此神奇和美妙，真的是太了不起啦！。

多路复用技术的概念多路复用技术的概念多路复用(Multiplexing)技术是一种将多个信号合并成一个信号进行传输的技术。

在通信技术中，一条物理通路是很宝贵的，多路复用技术可以将多条数据流合并传输，从而节省了通信资源。

多路复用技术被广泛应用在通信领域，例如电话、网络等。

按类划分，多路复用技术主要分为以下几种：1. 时分复用 (Time Division Multiplexing, TDM)时分复用技术将不同的信号按时间顺序交织在一起，然后在接收端对其进行分离。

例如电话系统中，多个电话通信时，通过时分复用技术将不同的通话按时间分隔，使其能够同时进入同一条物理通路。

这种技术的优点是简单易用，但是需要准确的时钟同步，因此要求实现较高。

2. 频分复用 (Frequency Division Multiplexing, FDM)频分复用技术将不同的信号按照不同的频率划分在一起，然后在接收端对其进行分离。

例如广播电台，通过频分复用技术将不同的电视、广播频道混在一起，使其能够通过同一条无线电波进行传输。

这种技术的优点是实现较为简单，但是占用频带较为宽广。

3. 波分复用 (Wavelength Division Multiplexing, WDM)波分复用技术将不同的信号按照不同的波长划分在一起，然后在接收端对其进行分离。

例如光纤通信，通过波分复用技术将不同的光信号混在一起，使其能够通过同一条光纤进行传输。

这种技术的优点是传输距离远、媒介损耗小，但是实现较难、成本较高。

4. 统计时分复用 (Statistical Time Division Multiplexing, STDM)统计时分复用技术与时分复用技术类似，不同的是数据传输时不需要严格的时隙分配。

例如，在数据网络传输中，将不同的数据包按需时分复用，从而充分利用了通信资源。

这种技术的优点是灵活性高，但是需要复杂的流量控制和调度算法。

综上所述，多路复用技术是一种通信领域中非常重要的技术之一，它通过合理地利用通信资源，提高了通信效率和可靠性。

摘要数据通信系统或计算机网络系统中，传输媒体的带宽或容量往往会超过传输单一信号的需求，为了有效地利用通信线路,希望一个信道同时传输多路信号，这就是所谓的多路复用技术(Multiplexing)。

采用多路复用技术能把多个信号组合起来在一条物理信道上进行传输，在远距离传输时可大大节省电缆的安装和维护费用。

频分多路复用FDM (Frequency Division Multiplexing)和时分多路复用TDM (Time Division Multiplexing)是两种最常用的多路复用技术。

时分多路复用（TDM）是按传输信号的时间进行分割，它使不同的信号在不同的时间内传送，将整个传输时间分为许多时间间隔（Slot time，TS，又称为时隙），每个时间片被一路信号占用，适用于媒体数据速率容量超过要传输的几路数字信号总速率的情况。

此次课程设计利用MATLAB/Simulink仿真软件实现对时分多路复用系统的模拟仿真，达到对输入信号实现复用和解复用的效果。

关键词：多路复用；解复用；系统仿真目录前言 (1)一、基本原理 (2)1.1多路复用技术 (2)1.2时分多路复用技术概述 (2)1.3TDM系统组成及工作原理 (3)1.4时分复用中的同步技术原理 (3)1.2.1位同步原理 (4)1.2.2帧同步原理 (4)1.2.3 载波同步原理 (4)1.2.4网同步原理 (4)二、模块简介 (6)2.1设计思路 (6)2.2 MATLAB概述 (6)2.3 Simulink简介 (6)2.4时分多路复用系统的基本原理 (7)三、时分复用系统仿真模型 (10)3.1 Simulink仿真框图搭建 (10)3.2 Subsystem/Subsystem1结构框图 (10)3.3参数设置 (11)3.4仿真结果及分析 (13)总结 (17)致谢 (18)参考文献 (19)前言在实际的通信系统中，经常需要在两地之间同时传送多路信号。

在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
ERM-MUX时分多路复用器是将N×64kb/s、64/128kb/s、2.4～19.2kb/s同步/异步数据，≤19.2kb/s非等时数据等信号复用到2.048Mb/s E1信道上去的多业务、多速率时分多路复用器。它最大限度地利用现有E1信道带宽，可以综合数据、话音、传真、图像、局域网等不同类型的业务，综合低、中、高各种速率。其具有18个槽位，可插入两块热备电源模块、一块中心CPU模块、两块E1模块、10块I/0模块。用户可以根据需要选取不同的E1模块及I/O模块，如果需要更多的数据端口，可选用扩展机箱。
成帧信号，通过ETU-01内的拨动开关将TS1-TS8设为可用时隙，除TS0做为同步外，余下时隙传送空闲码，同时将华为2620路由器上的1E1模块配置为CE1方式，将TS1-TS8捆绑成为一条子通道，完成相应的配置后通线缆将所有设备连接。组网见图三。
应用二：多个高速数据共用一条E1信道
E1信道可以是PCM的一次群，也可以是市话专线。在市话专线上大约可传输1.5～2.0km(0.5mm)。ETU02-MUX系列设备最适于这样的应用，如果需要接入小型电话交换机（PBX），可使用其E1子链路功能完成接入。在E1电路中分出384kbps或768kbps传输会议电视；分出所需的N×64kbps高速通道将局域网或高速数据终端远距离与主机通信，还可以在局域网间通信（局域网接入采用10BaseT接口）；也可以通过子E1(时隙0和16，加上部分载荷时隙)将电话小交换机连接起来。ETU02-MUX支持RS-232、V.35、X.21、RS-530、RS-449/V.36、G.703同向64K、10/100BaseT接口用户可以根据需要选取合适的接口。组网见图四。

《计算机网络》习题解答一、填空题1、计算机网络是发展经历了（面向终端的计算机通信系统）、（计算机-计算机通信网络）和（计算机网络）三个阶段。

2、计算机网络的主要功能包括（数据交换和通信）、（资源共享）、（提高系统的可靠性）、（分布式网络处理和均衡负荷）。

3、计算机网络在逻辑功能上可以划分为（资源）子网和（通信）子网两个部份。

4、资源子网主要包括（主机）、（终端控制器和终端）、（计算机外设）等。

5、通信子网主要包括（网络结点）、（通信链路）、（信号变换设备）等。

6、计算机网络中的主要拓扑结构有：（星形）、（环形）、（树形）、（线形）、（网型）等。

7、按照网络的分布地理范围，可以将计算机网络分为（局域网）、（城域网）和（广域网）三种。

8、计算机内传输的信号是（数字信号），而公用电话系统的传输系统只能传输（模拟信号）。

9、在计算机通过线路控制器与远程终端直接相连的系统中，计算机既要进行（数据处理），又要承担（各终端间的通信），主计算机负荷加重，实际工作效率下降，而且分散的终端都要单独战用一条通信线路，通信线路利用率低，费用高。

10、在系统的主计算机前增设前端处理机FEP或通信控制器CCP，这些设备用来专门负责（通信工作）。

11、1993年美国宣布建立（国家信息基础设施（NII））。

12、从本质上讲，在联机多用户系统中，不论主机上连接多少台计算机终端或计算机，主计算机与其连接的计算机或计算机之间之间都是（支配与被支配）的关系。

13、1993年底，我国提出建设网络“三金”工程分别是：（金桥工程）、（金关工程）、（金卡工程）。

14、在数据通信系统中，信源和信宿是各种类型计算机和终，它被称为（数据终端设备）、简称（DTE）。

一个DTE通常既是信源又是信宿。

由于在数据通信系统中以DTE发出和接收的都是（数据），所以，把DTE之间的通信称为（数据电路）。

15、数据从发出端出发到数据被接收端接收的整个过程称为（通信过程），通信过程中每次通信包含（传输数据）和（通信控制）两个内容。
